XGN బాక్స్-రకం ఫిక్స్‌డ్ టైప్ హై వోల్టేజ్ స్విచ్‌గేర్

ఈ సామగ్రి ఏమిటి?

XGN బాక్స్-రకం ఫిక్స్‌డ్ టైప్ హై వోల్టేజ్ స్విచ్ గేర్ (XGN అంటే "బాక్స్-టైప్ ఫిక్స్‌డ్ టైప్") ఒక మెటల్-పరివేష్టిత,ఇండోర్ హై-వోల్టేజ్ స్విచ్ గేర్అసెంబ్లీ. ఇది ప్రధానంగా 6kV, 10kV, 20kV, లేదా 35kV మరియు 50/60Hz రేటెడ్ ఫ్రీక్వెన్సీతో రేట్ చేయబడిన వోల్టేజ్‌లతో మూడు-దశల AC పవర్ సిస్టమ్‌లలో ఉపయోగించబడుతుంది.

అది ఏమి చేస్తుంది?

ఈ పరికరం విద్యుత్ శక్తిని స్వీకరించడానికి మరియు పంపిణీ చేయడానికి, అలాగే విద్యుత్ లైన్లు మరియు ట్రాన్స్‌ఫార్మర్‌లను నియంత్రించడానికి, రక్షించడానికి మరియు పర్యవేక్షించడానికి ఉపయోగించబడుతుంది. డ్రా-అవుట్ రకం స్విచ్ గేర్ కాకుండా, XGN బాక్స్-రకం ఫిక్స్‌డ్ టైప్ హై వోల్టేజ్ స్విచ్‌గేర్ ఫిక్స్‌డ్-మౌంటెడ్ సర్క్యూట్ బ్రేకర్‌లను ఉపయోగిస్తుంది మరియు కనిపించే ఐసోలేషన్ గ్యాప్‌లతో స్విచ్‌లను డిస్‌కనెక్ట్ చేస్తుంది, ఇది చాలా దృఢమైనది, ఖర్చుతో కూడుకున్నది మరియు అనేక మధ్యస్థ స్థాయి పారిశ్రామిక మరియు వాణిజ్య అనువర్తనాల్లో నిర్వహించడం సులభం చేస్తుంది.

మోడల్ కోడ్ విభజన:

XGN - బాక్స్-రకం స్థిర రకం ఇండోర్ మెటల్-పరివేష్టిత

బాక్స్-రకం - పూర్తిగా మూసివున్న మెటల్ హౌసింగ్

స్థిర రకం - ప్రధాన స్విచ్చింగ్ భాగాల స్థిర సంస్థాపన

సాధారణ అప్లికేషన్లు:

కర్మాగారాలు, నివాస సముదాయాలు, షాపింగ్ మాల్స్, ఆసుపత్రులు, డేటా సెంటర్లు మరియు పునరుత్పాదక ఇంధన కేంద్రాలలో విద్యుత్ పంపిణీ గదులు.

ఉత్పత్తి వివరణ

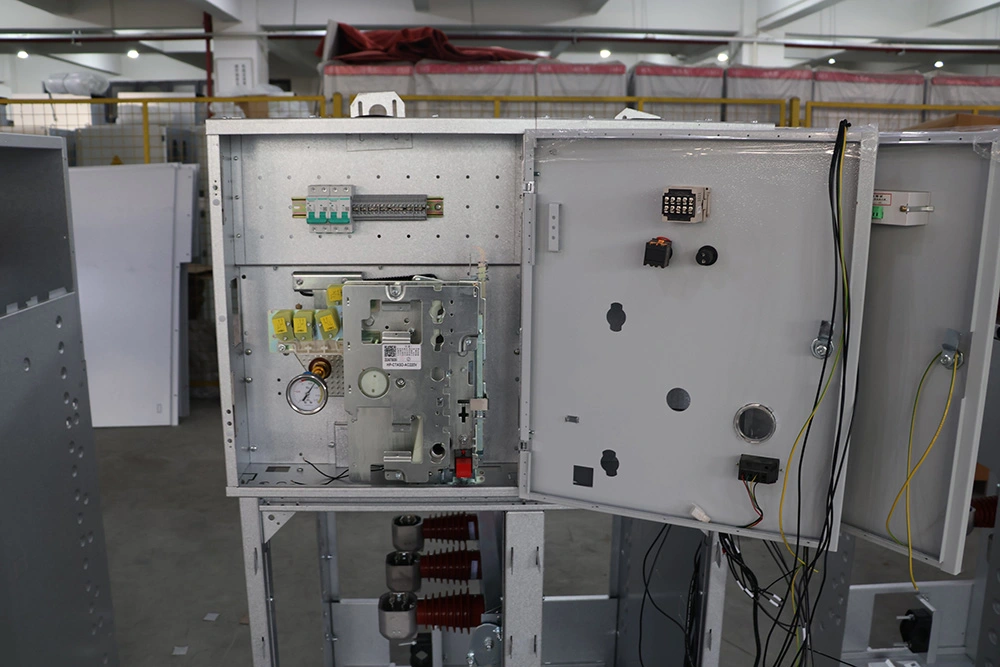

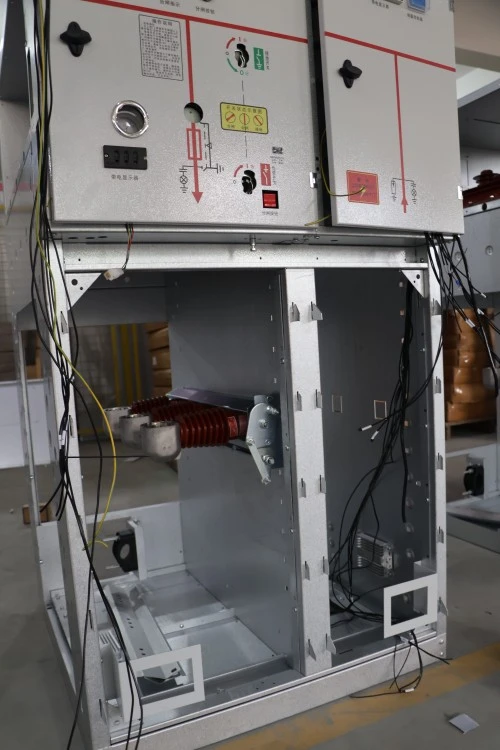

XGN బాక్స్-రకం స్థిర రకం హై వోల్టేజ్ స్విచ్ గేర్ అనేది ప్రామాణికమైన, ఆర్థిక మరియు అత్యంత విశ్వసనీయమైన స్విచ్ గేర్ పరిష్కారం. దీని ప్రధాన నిర్మాణంలో ఫిక్స్‌డ్-మౌంట్ వాక్యూమ్ సర్క్యూట్ బ్రేకర్, త్రీ-పొజిషన్ ఐసోలేటింగ్ స్విచ్, కరెంట్ ట్రాన్స్‌ఫార్మర్లు, వోల్టేజ్ ట్రాన్స్‌ఫార్మర్లు మరియు సమగ్ర ఇంటర్‌లాకింగ్ మెకానిజం ఉన్నాయి. ఎన్‌క్లోజర్ అధిక-నాణ్యత కోల్డ్ రోల్డ్ స్టీల్ లేదా స్టెయిన్‌లెస్ స్టీల్‌తో తయారు చేయబడింది, అద్భుతమైన తుప్పు నిరోధకత కోసం ఎలక్ట్రోస్టాటిక్ పౌడర్‌తో పూత పూయబడింది.

కీలక విద్యుత్ పారామితులు: రేటెడ్ వోల్టేజ్ 12kV (24kV/40.5kV ఐచ్ఛికం), 3150A వరకు రేట్ చేయబడిన కరెంట్, షార్ట్-సర్క్యూట్ 40kA వరకు కరెంట్‌ను తట్టుకోగలదు. దిస్విచ్ గేర్GB3906 మరియు IEC62271-200 ప్రమాణాలకు పూర్తిగా అనుగుణంగా ఉంటుంది.

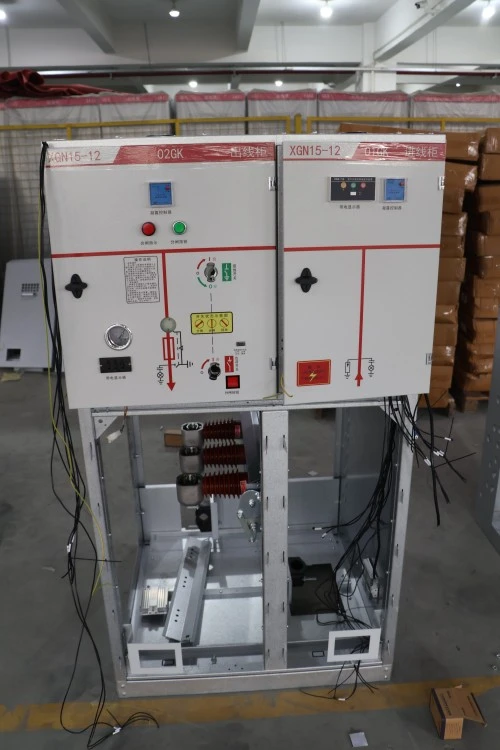

దీని కాంపాక్ట్ డిజైన్ (సాధారణ వెడల్పు 800mm, లోతు 900mm, ఎత్తు 2200mm) విలువైన అంతస్తు స్థలాన్ని ఆదా చేస్తుంది. అన్ని అధిక-వోల్టేజ్ కంపార్ట్‌మెంట్‌లు పూర్తిగా మూసివేయబడి మరియు ఇంటర్‌లాక్ చేయబడి, సురక్షితమైన ఆపరేషన్‌ను నిర్ధారిస్తాయి. ముందు ప్యానెల్‌లో స్పష్టమైన అనుకరణ రేఖాచిత్రాలు, సూచన దీపాలు మరియు అత్యవసర ట్రిప్ బటన్‌లు ఉన్నాయి.

XGN బాక్స్-రకం ఫిక్స్‌డ్ టైప్ హై వోల్టేజ్ స్విచ్‌గేర్ అనేది డ్రా-అవుట్ కాన్ఫిగరబిలిటీ కంటే సాధారణ ఆపరేషన్, తక్కువ ముందస్తు ఖర్చు మరియు సులభమైన నిర్వహణ ప్రాధాన్యత కలిగిన ప్రాజెక్ట్‌లకు ప్రత్యేకంగా అనుకూలంగా ఉంటుంది.

ఉత్పత్తి పరామితి (స్పెసిఫికేషన్)

ఉత్పత్తి ఫీచర్ మరియు అప్లికేషన్

కీ ఫీచర్లు

1. స్థిర రకం సరళత - తక్కువ వైఫల్యం రేటు

సంక్లిష్టమైన కదిలే రైలు నిర్మాణాలు లేవు. XGN బాక్స్-రకం స్థిర రకం హై వోల్టేజ్ స్విచ్ గేర్ బోల్ట్ లేదా డైరెక్ట్-కాంటాక్ట్ కనెక్షన్‌లను ఉపయోగిస్తుంది, ఇది మెకానికల్ వైఫల్య ప్రమాదాలను బాగా తగ్గిస్తుంది.

2. కనిపించే డిస్‌కనెక్ట్ కాంటాక్ట్‌లు - లాకౌట్/టాగౌట్ కోసం సురక్షితం

ఐసోలేటింగ్ స్విచ్ స్పష్టంగా కనిపించే పరిచయ స్థానాలను అందిస్తుంది. నిర్వహణకు ముందు ఆపరేటర్లు సర్క్యూట్ విభజనను దృశ్యమానంగా నిర్ధారించగలరు - పాత ఆయిల్-టైప్ లేదా మినీ-టైప్ గేర్‌పై కీలకమైన భద్రతా ప్రయోజనం.

3. కాంపాక్ట్ మరియు స్పేస్-సేవింగ్

12kV సంస్కరణలకు 600mm కంటే తక్కువ వెడల్పు. పరిమిత-స్పేస్ సబ్‌స్టేషన్‌లలో రీట్రోఫిట్ చేయడానికి అనువైనది.

4. పూర్తిగా ఇంటర్‌లాక్ చేయబడింది - తప్పు ఆపరేషన్‌ను నివారిస్తుంది

సర్క్యూట్ బ్రేకర్, ఐసోలేటింగ్ స్విచ్ మరియు ఫ్రంట్ కవర్ మధ్య మెకానికల్ మరియు ఎలక్ట్రికల్ ఇంటర్‌లాక్‌లు "ఐదు-నివారణ" అవసరాలకు అనుగుణంగా ఉంటాయి.

5. కఠినమైన వాతావరణాలకు అనుకూలం

యాంటీ-కండెన్సేషన్ హీటర్లు మరియు IP4X ఫ్రంట్ ఎన్‌క్లోజర్ తేమతో కూడిన లేదా మురికి వాతావరణంలో నమ్మకమైన ఆపరేషన్‌ను నిర్ధారిస్తాయి.

అప్లికేషన్ ప్రాంతాలు

● పారిశ్రామిక ప్లాంట్లు - ఉత్పత్తి లైన్లకు విద్యుత్ సరఫరా

● వాణిజ్య సముదాయాలు - ప్రధాన పంపిణీ గది

● డేటా కేంద్రాలు – బ్యాకప్ పవర్ స్విచింగ్

● పవన/సౌర విద్యుత్ కేంద్రాలు – మధ్యస్థ వోల్టేజ్ సేకరణ

● హాస్పిటల్స్ - స్థిరమైన గేర్‌తో డ్యూయల్ పవర్ స్విచింగ్

ప్రశ్నోత్తరాలు

ప్ర: మీ XGN బాక్స్-రకం స్థిర రకం హై వోల్టేజ్ స్విచ్ గేర్ మరియు డ్రా-అవుట్ రకం (KYN వంటివి) మధ్య తేడా ఏమిటి?

జ: గొప్ప ప్రశ్న. XGN బాక్స్-రకం ఫిక్స్‌డ్ టైప్ హై వోల్టేజ్ స్విచ్ గేర్‌లో ఫిక్స్‌డ్-మౌంటెడ్ సర్క్యూట్ బ్రేకర్లు ఉన్నాయి. మీరు బ్రేకర్‌ను "రోల్ అవుట్" చేయలేరు, కానీ మీరు మరింత దృఢమైన నిర్మాణం, తక్కువ ముందస్తు ఖర్చు మరియు సరళమైన నిర్వహణను పొందుతారు. అధిక-లభ్యత రిడెండెన్సీ కీలకం కాని అనువర్తనాల కోసం (ఉదా., సంవత్సరానికి 500 కంటే తక్కువ కార్యకలాపాలు), స్థిర రకం మరింత పొదుపుగా మరియు విశ్వసనీయంగా ఉంటుంది.

తలుపు.

ఉత్పత్తి వివరాలు

1. ఎన్‌క్లోజర్ తయారీ

కోల్డ్ రోల్డ్ స్టీల్ ప్లేట్ (≥2mm మందం) లేదా 304 స్టెయిన్‌లెస్ స్టీల్

ఇంట్లో బెండింగ్, వెల్డింగ్ మరియు ఉపరితల చికిత్స

ఎలెక్ట్రోస్టాటిక్ పౌడర్ కోటింగ్ (మందం ≥60μm, ఉప్పు స్ప్రే పరీక్ష ≥240h)

2. కోర్ భాగాలు

స్థిర-మౌంట్ వాక్యూమ్ సర్క్యూట్ బ్రేకర్ (బ్రాండ్: లుగావో / ఐచ్ఛిక సిమెన్స్, ABB)

కనిపించే విరామంతో త్రీ-పొజిషన్ ఐసోలేటింగ్ స్విచ్

రాగి బస్‌బార్లు (టిన్డ్ లేదా వెండి పూత)

ప్రస్తుత/వోల్టేజ్ ట్రాన్స్‌ఫార్మర్లు (ఖచ్చితత్వం తరగతి 0.5 / 0.2S)

3. అంతర్గత వైరింగ్

వైర్ నంబర్లు, టెర్మినల్ బ్లాక్‌లు మరియు ప్లాస్టిక్ నాళాలు స్పష్టంగా గుర్తించబడ్డాయి

సెకండరీ వైరింగ్ 1 నిమిషానికి 2kV వద్ద పరీక్షించబడింది

అన్ని వైర్లు జ్వాల-నిరోధకత మరియు 105°C రేట్ చేయబడ్డాయి

4. ఫ్యాక్టరీ టెస్టింగ్

పవర్ ఫ్రీక్వెన్సీ తట్టుకునే వోల్టేజ్ పరీక్ష

ప్రధాన సర్క్యూట్ నిరోధక కొలత

మెకానికల్ ఆపరేషన్ పరీక్ష (≥200 సార్లు)

ఇంటర్‌లాక్ ఫంక్షన్ ధృవీకరణ

పాక్షిక ఉత్సర్గ కొలత (≤10pC)

XGN vs KYN స్విచ్ గేర్

XGN ఫిక్స్‌డ్ టైప్ స్విచ్‌గేర్ మరియు మధ్య ఎంచుకోవడంKYN విత్‌డ్రా చేయగల స్విచ్‌గేర్ మీ ప్రాజెక్ట్ అవసరాలు, నిర్వహణ వ్యూహం మరియు బడ్జెట్‌పై ఆధారపడి ఉంటుంది. XGN స్విచ్ గేర్ విశ్వసనీయత, సాధారణ ఆపరేషన్ మరియు తక్కువ పెట్టుబడి ఖర్చులకు ప్రాధాన్యతనిచ్చే అనువర్తనాల కోసం రూపొందించబడింది, అయితే KYN స్విచ్ గేర్ తరచుగా నిర్వహణ లేదా అధిక కార్యాచరణ సౌలభ్యం అవసరమయ్యే సిస్టమ్‌లకు బాగా సరిపోతుంది.

ధృవీకరణ మరియు నాణ్యత హామీ

● IEC 62271‑200 కంప్లైంట్

● GB 3906 ధృవీకరించబడింది

● ఇంటర్నల్ ఆర్క్ ఫాల్ట్ పరీక్షించబడింది (IAC A-FL) - ఐచ్ఛికం

● ISO 9001:2015 ఫ్యాక్టరీ నిర్వహణ వ్యవస్థ

● జాతీయ అధిక-వోల్టేజ్ ఉపకరణ పరీక్ష స్టేషన్ (జియాన్ / బీజింగ్) నుండి పరీక్ష నివేదికలను టైప్ చేయండి

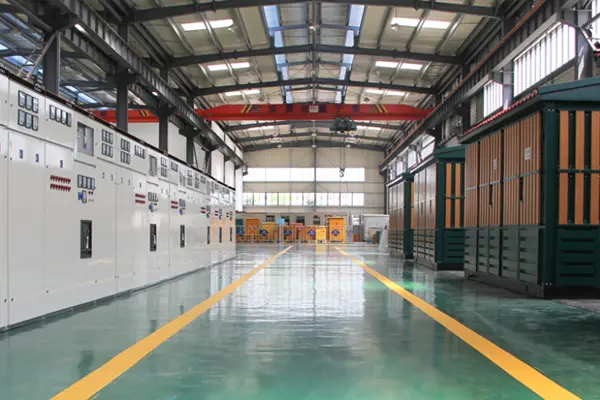

మా XGN స్విచ్‌గేర్ CNC లేజర్ కట్టింగ్ మెషీన్‌లు, CNC బెండింగ్ సెంటర్‌లు, రోబోటిక్ వెల్డింగ్ సిస్టమ్‌లు, కాపర్ బస్‌బార్ ప్రాసెసింగ్ లైన్‌లు మరియు సమగ్ర హై-వోల్టేజ్ టెస్టింగ్ లేబొరేటరీలతో కూడిన ఆధునిక ఉత్పత్తి సదుపాయంలో తయారు చేయబడింది. మీ XGN బాక్స్-రకం ఫిక్స్‌డ్ టైప్ హై వోల్టేజ్ స్విచ్ గేర్ ఇంగ్లీషు మరియు చైనీస్ రెండింటిలోనూ పూర్తి పరీక్ష నివేదికలు, వైరింగ్ రేఖాచిత్రాలు మరియు ఆపరేషన్ మాన్యువల్‌లతో రవాణా చేయబడుతుంది.

పోటీదారులతో పోలిస్తే ప్రయోజనాలు - లుగావోను ఎందుకు ఎంచుకోవాలి?

ప్యాకేజింగ్ మరియు డెలివరీ

ప్యాకేజింగ్ స్టాండర్డ్

● తేమ ప్రూఫ్ ఫిల్మ్‌తో వ్యక్తిగత అధిక-శక్తి ప్లైవుడ్ కేసులు

● భాగాల కోసం అంతర్గత ఫోమ్ పాడింగ్

● అన్ని అవుట్‌గోయింగ్ టెర్మినల్స్ ఇన్సులేటింగ్ క్యాప్‌లతో కప్పబడి ఉంటాయి

● బస్‌బార్ విభాగాలు లేబుల్‌లతో విడిగా ప్యాక్ చేయబడ్డాయి

షిప్పింగ్ మార్కులు

● ఆర్డర్ నంబర్, గమ్యం, బరువు, “పెళుసుగా” మరియు “నో స్టాక్” సంకేతాలు

డెలివరీ ఎంపికలు

● FOB నింగ్బో / షాంఘై

● ప్రధాన సమయం: ప్రామాణిక కాన్ఫిగరేషన్ కోసం 15–25 రోజులు

అమ్మకాల తర్వాత సేవా నిబద్ధత

● వారంటీ వ్యవధి - షిప్‌మెంట్ తేదీ నుండి 12 నెలలు (సేవా ఒప్పందం ప్రకారం 24 లేదా 36 నెలల వరకు పొడిగించవచ్చు)

● సాంకేతిక మద్దతు – జీవితకాల ఉచిత సంప్రదింపులు; పని దినాలలో 2 గంటలలోపు రిమోట్ ట్రబుల్షూటింగ్

● ఫీల్డ్ సర్వీస్ – ఇన్‌స్టాలేషన్ మార్గదర్శకత్వం అందుబాటులో ఉంది; అవసరమైన విధంగా ఆన్‌సైట్‌లో తప్పు నిర్వహణ (వారంటీ సమయంలో ఉచితం)

● విడిభాగాల సరఫరా - సాధారణ భాగాలు నిల్వ చేయబడ్డాయి; అత్యవసర ఆర్డర్‌ల కోసం మరుసటి రోజు కొరియర్ డెలివరీ
