అధిక వోల్టేజ్ స్థిర AC మెటల్ ఎన్‌క్లోజ్డ్ స్విచ్‌గేర్

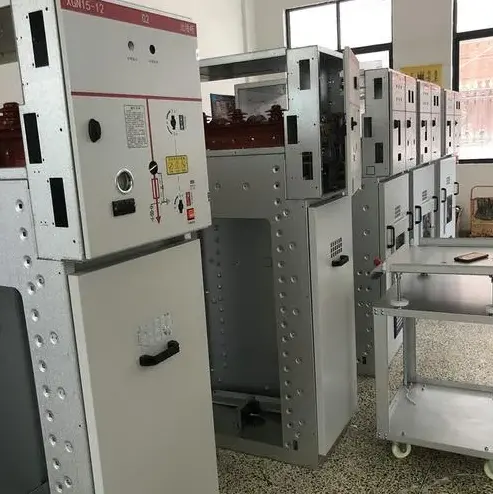

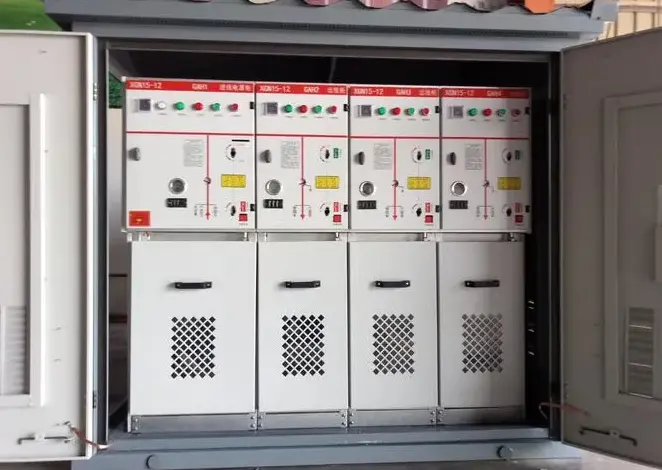

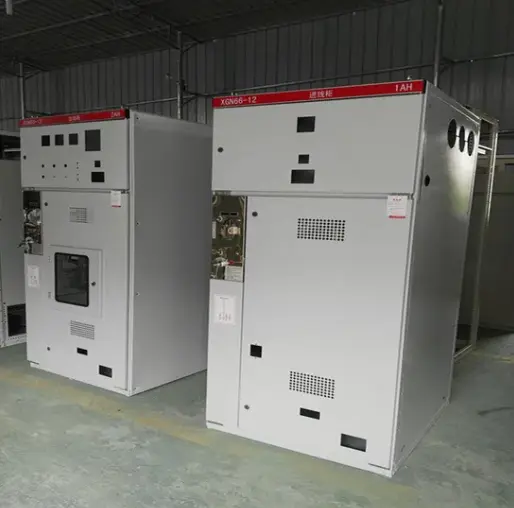

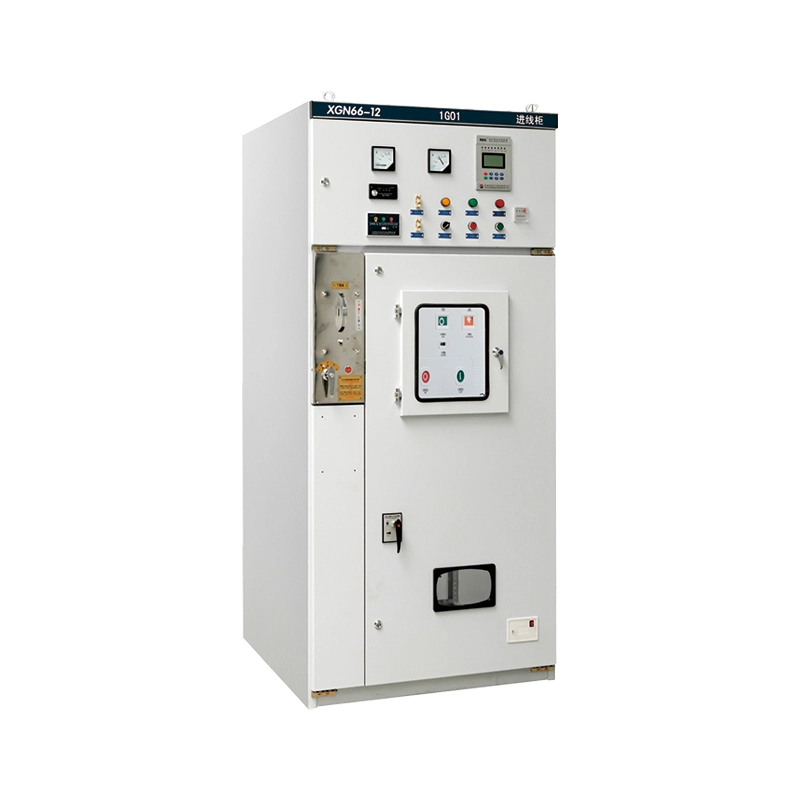

హై వోల్టేజ్ ఫిక్స్‌డ్ AC మెటల్ ఎన్‌క్లోజ్డ్ స్విచ్‌గేర్ (మోడల్: XGN66-12) అనేది స్విచ్ గేర్ యొక్క ఇండోర్, ఎయిర్-ఇన్సులేటెడ్ పూర్తి సెట్. ఇది 3.6kV, 7.2kV మరియు 12kV రేట్ వోల్టేజీల వద్ద పనిచేసే మూడు-దశల AC 50/60Hz పవర్ సిస్టమ్‌ల కోసం రూపొందించబడింది.

డ్రాయబుల్ వేరియంట్‌ల వలె కాకుండా, ఈ ఫిక్స్‌డ్ AC మెటల్ ఎన్‌క్లోజ్డ్ స్విచ్‌గేర్ ఫిక్స్‌డ్-మౌంటెడ్ వాక్యూమ్ సర్క్యూట్ బ్రేకర్ మరియు స్ట్రక్చర్డ్ ఐసోలేషన్ సిస్టమ్‌ను ఉపయోగిస్తుంది. ఈ డిజైన్ ఫిలాసఫీ ప్రధాన సర్క్యూట్ కనెక్షన్‌లను సులభతరం చేస్తుంది, మెకానికల్ స్థిరత్వాన్ని పెంచుతుంది మరియు భద్రతపై రాజీ పడకుండా ఖర్చుతో కూడుకున్న పరిష్కారాన్ని అందిస్తుంది. ఎన్‌క్లోజర్ అధిక-బలం కలిగిన కోల్డ్-రోల్డ్ స్టీల్ ప్లేట్‌ల నుండి తయారు చేయబడింది, రవాణా మరియు ఆపరేషన్ సమయంలో వైకల్యాన్ని నిరోధించే బలమైన నిర్మాణాన్ని రూపొందించడానికి వెల్డింగ్ మరియు బోల్ట్ చేయబడింది. ఇది గ్రిడ్ నుండి విద్యుత్ శక్తిని స్వీకరించడానికి మరియు ట్రాన్స్‌ఫార్మర్లు, మోటార్లు మరియు ఇతర అధిక-వోల్టేజ్ లోడ్‌లకు పంపిణీ చేయడానికి క్లిష్టమైన ఇంటర్‌ఫేస్‌గా పనిచేస్తుంది, ఏకీకృత నియంత్రణ, మీటరింగ్ మరియు రక్షణ విధులను ఒకే, కాంపాక్ట్ ఫుట్‌ప్రింట్‌లో అందిస్తుంది.

ఉత్పత్తి ఫీచర్ మరియు అప్లికేషన్

ముఖ్య లక్షణాలు (Q&A శైలి)

Q: ఈ హై వోల్టేజ్ ఫిక్స్‌డ్ AC మెటల్ ఎన్‌క్లోజ్డ్ స్విచ్‌గేర్ యొక్క "ఫిక్స్‌డ్" డిజైన్‌ను ఉపసంహరించుకునే రకాల కంటే మెరుగ్గా చేస్తుంది?

జ: సరళత మరియు బలం. ప్రధాన భాగాలు స్థిరంగా ఉన్నందున, ప్రైమరీ సర్క్యూట్ కనెక్షన్‌లు మరింత పటిష్టంగా ఉంటాయి మరియు కదిలే హ్యాండ్‌కార్ట్‌లకు సంబంధించిన కాంటాక్ట్ వేర్ సమస్యలకు తక్కువ అవకాశం ఉంటుంది. ఈ డిజైన్ చిన్న క్యాబినెట్ వాల్యూమ్‌ను అనుమతిస్తుంది (సాంప్రదాయ డిజైన్‌ల కంటే దాదాపు 50% చిన్నది), స్థల-పరిమిత ఇండోర్ సబ్‌స్టేషన్‌లకు ఇది సరైనది. ఇది సాధారణంగా తక్కువ ప్రారంభ సేకరణ ధరను అందిస్తుంది, అయితే తప్పుగా పని చేయకుండా నిరోధించడానికి "ఫైవ్-ప్రూఫ్" ఇంటర్‌లాకింగ్ మెకానిజంను నిర్వహిస్తుంది.

ప్ర: లుగావో పవర్ ఆపరేటింగ్ సిబ్బంది భద్రతను ఎలా నిర్ధారిస్తుంది?

జ: మెకానిక్స్‌లో భద్రత పొందుపరచబడింది. దిస్విచ్ గేర్ప్రధాన స్విచ్, డిస్‌కనెక్టర్ మరియు క్యాబినెట్ తలుపుల మధ్య తప్పనిసరి మెకానికల్ లాకింగ్ సిస్టమ్‌ను కలిగి ఉంటుంది. హై వోల్టేజ్ ఫిక్స్‌డ్ AC మెటల్ ఎన్‌క్లోజ్డ్ స్విచ్‌గేర్ కనిపించే బ్రేకింగ్ పాయింట్ (ఐసోలేటింగ్ స్విచ్)ని కలిగి ఉంది, ఇది నిర్వహణకు ముందు పవర్ ఆఫ్‌లో ఉందని, గ్లోబల్ ఎలక్ట్రికల్ సేఫ్టీ ప్రమాణాలకు అనుగుణంగా ఆపరేటర్‌లను దృశ్యమానంగా నిర్ధారించడానికి అనుమతిస్తుంది. ఇంకా, ఆర్క్ ఫ్లాష్ ఎక్స్‌పోజర్‌ను నిరోధించడానికి GN30-12 డిస్‌కనెక్టర్ వంటి భాగాలు పూర్తిగా మూసివేయబడతాయి.

ప్ర: ఈ ఉత్పత్తిని ఏ పరిసరాలలో ఉపయోగించవచ్చు?

A: ఈ ఉత్పత్తి కఠినమైన పారిశ్రామిక వాతావరణాల కోసం రూపొందించబడింది. ఇది -25°C నుండి +40°C వరకు ఉష్ణోగ్రతలు మరియు 1000m వరకు ఎత్తులో (ఎక్కువ ఎత్తులకు అనుకూలీకరించదగినది) విశ్వసనీయంగా పనిచేస్తుంది. ఇది విస్తృతంగా ఉపయోగించబడుతుంది:

1. పవర్ ప్లాంట్లు & సబ్‌స్టేషన్‌లు: ప్రధాన ఇన్‌కమింగ్/అవుట్‌గోయింగ్ యూనిట్‌గా.

2. ఇండస్ట్రియల్ & మైనింగ్ ఎంటర్‌ప్రైజెస్: భారీ యంత్రాలు మరియు ట్రాన్స్‌ఫార్మర్‌లను నియంత్రించడానికి.

3. ఎత్తైన భవనాలు: నేలమాళిగల్లో లేదా సాంకేతిక అంతస్తులలో విద్యుత్ పంపిణీ గదుల కోసం.

4. పునరుత్పాదక శక్తి: పవన లేదా సౌర క్షేత్రాల కోసం సమకాలీకరణ పాయింట్‌గా.

ప్ర: ఈ హై వోల్టేజ్ ఫిక్స్‌డ్ AC మెటల్ ఎన్‌క్లోజ్డ్ స్విచ్‌గేర్ సులభమైన నిర్వహణకు మద్దతు ఇస్తుందా?

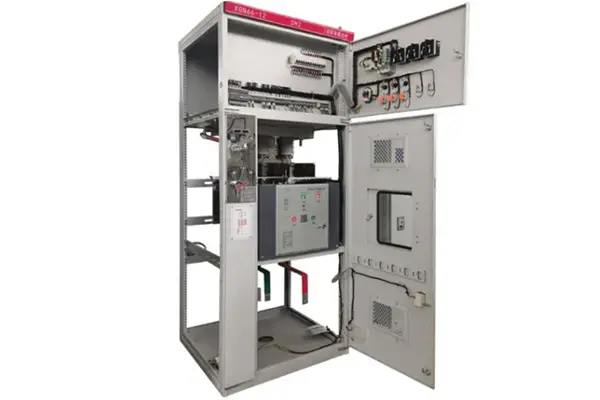

జ: ఖచ్చితంగా. "ఫిక్స్డ్" అయినప్పటికీ, నిర్వహణ సూటిగా ఉంటుంది. ముందు ప్యానెల్ సర్క్యూట్ బ్రేకర్ కంపార్ట్‌మెంట్‌కు సులభంగా యాక్సెస్ చేయడానికి అనుమతిస్తుంది మరియు బస్‌బార్ ఛాంబర్ పైభాగంలో వేరుచేయబడుతుంది. ఫ్యూజ్ రీప్లేస్‌మెంట్ (ఫ్యూజ్ కాంబినేషన్‌లలో) సులభం మరియు సురక్షితమైనది.

ఉత్పత్తి వివరాలు & నాణ్యత హామీ

సాంకేతిక హస్తకళ

● అధునాతన తయారీ: మెటల్ ఎన్‌క్లోజర్ CNC పంచింగ్, బెండింగ్ మరియు షీరింగ్ మెషీన్‌లను ఉపయోగించి ప్రాసెస్ చేయబడుతుంది, ఇది అధిక ఖచ్చితత్వం మరియు పరస్పర మార్పుకు భరోసా ఇస్తుంది. ఫ్రేమ్ అధిక-బలం బోల్ట్‌లతో సమావేశమై, వెల్డింగ్ వైకల్యాన్ని తొలగిస్తుంది.

● ఇన్సులేషన్ పనితీరు: సిస్టమ్ గాలిని ప్రాథమిక ఇన్సులేటింగ్ మాధ్యమంగా ఉపయోగిస్తుంది. అయితే, ఆప్టిమైజ్ చేయబడిన బస్‌బార్ ఫేజ్ స్పేసింగ్ మరియు హై-క్రీపేజ్ ఇన్సులేటర్‌ల వాడకం ద్వారా, హై వోల్టేజ్ ఫిక్స్‌డ్ AC మెటల్ ఎన్‌క్లోజ్డ్ స్విచ్‌గేర్ 42kV పవర్ ఫ్రీక్వెన్సీ తట్టుకునే వోల్టేజ్ పరీక్షను సులభంగా పాస్ చేస్తుంది.

● ఇంటర్‌లాకింగ్ మెకానిజం: మేము విశ్వసనీయమైన "ఐదు-నివారణ" ఇంటర్‌లాక్ సిస్టమ్‌ను ఉపయోగిస్తాము:

1. ఎర్తింగ్ స్విచ్ మూసివేయబడితే బ్రేకర్ మూసివేయడాన్ని నిరోధిస్తుంది.

2. బ్రేకర్ మూసివేయబడితే ఎర్తింగ్ స్విచ్ మూసివేయడాన్ని నిరోధిస్తుంది.

3. బ్రేకర్ ప్రత్యక్షంగా ఉంటే ముందు/వెనుక ప్యానెల్‌లను తెరవడాన్ని నిరోధిస్తుంది.

ధృవపత్రాలు

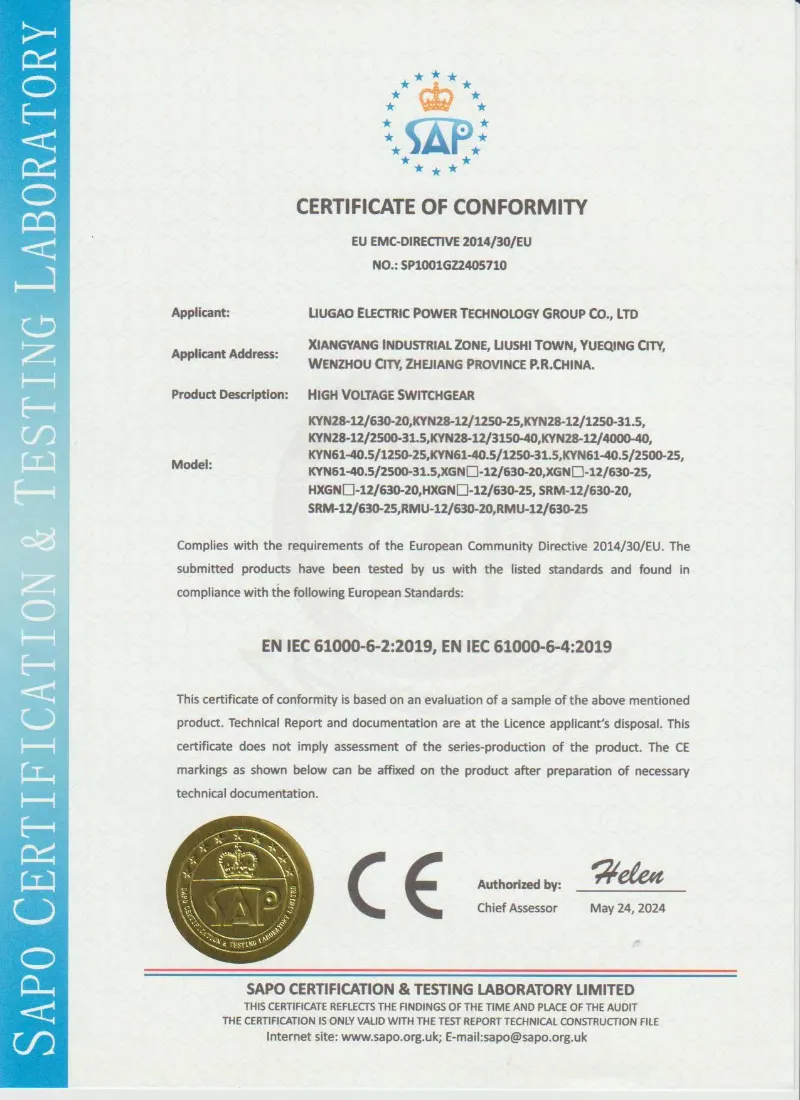

● లుగావో పవర్ కో., లిమిటెడ్కఠినమైన అంతర్జాతీయ మార్గదర్శకాలకు కట్టుబడి ఉంటుంది. మా XGN66-12 సిరీస్ పూర్తిగా టైప్-టెస్ట్ చేయబడింది మరియు IEC 62271-200 (AC మెటల్-క్లోజ్డ్ స్విచ్ గేర్ మరియు కంట్రోల్ గేర్)కి అనుగుణంగా ఉంటుంది. మేము మా ఉత్పత్తి సౌకర్యం కోసం ISO 9001 ధృవపత్రాలను కూడా కలిగి ఉన్నాము, స్థిరమైన నాణ్యతను నిర్ధారిస్తాము.

ఉత్పత్తి పరామితి (స్పెసిఫికేషన్)

సరైన రేటింగ్‌ను ఎంచుకోవడం చాలా ముఖ్యం. 12kV వద్ద 1000kVA ట్రాన్స్‌ఫార్మర్ కోసం, సంభావ్య తప్పు ప్రవాహాలను సమర్థవంతంగా నిర్వహించడానికి 25kA షార్ట్-టైమ్ తట్టుకునే సామర్థ్యంతో 630A రేటెడ్ కరెంట్‌ని మేము సిఫార్సు చేస్తున్నాము. లోడ్-నిర్దిష్ట లెక్కల కోసం మా ఇంజనీర్‌లను సంప్రదించండి.

లుగావో పవర్ కో., లిమిటెడ్‌ని ఎందుకు ఎంచుకోవాలి?

నిరూపితమైన ఎగుమతి నైపుణ్యం:గత 5 సంవత్సరాలుగా ఫిలిప్పీన్స్, వియత్నాం, సౌదీ అరేబియా మరియు నైజీరియాలో 500 యూనిట్లు విజయవంతంగా మోహరించడంతో, మా ప్యాకేజింగ్ సొల్యూషన్‌లు (రీన్‌ఫోర్స్డ్ స్టీల్ క్రేట్‌లు మరియు VCI యాంటీ-కారోషన్ ఫిల్మ్‌తో సహా) సుదూర సముద్ర రవాణా మరియు తేమతో కూడిన పోర్ట్ నిల్వ కోసం యుద్ధ-పరీక్షించబడ్డాయి.

నిజమైన అనుకూలీకరణ:RAL రంగు సరిపోలికకు మించి, మీ ప్రస్తుత రక్షణ రిలే స్కీమ్‌లకు (ABB/Siemens/Schneider అనుకూలమైనది) సరిపోయేలా మేము అనుకూలమైన CT/VT నిష్పత్తులు మరియు సహాయక సంప్రదింపు కాన్ఫిగరేషన్‌లను అందిస్తాము.

చురుకైన సరఫరా గొలుసు:మా స్థానిక కాంపోనెంట్ ఎకోసిస్టమ్‌ను ప్రభావితం చేస్తూ, కీలక భాగాల (VS1/ZN63 వాక్యూమ్ ఇంటరప్టర్‌లు) నాణ్యతను త్యాగం చేయకుండా, యూరోపియన్ కౌంటర్‌పార్ట్‌ల కంటే గణనీయంగా వేగవంతమైన 15-20 రోజుల లీడ్ టైమ్‌కు మేము హామీ ఇస్తున్నాము.

అమ్మకాల తర్వాత ప్రతిస్పందన

హాట్‌లైన్:సాంకేతిక ప్రశ్నలకు 2 గంటల్లో (24/7) సమాధానం ఇవ్వబడింది.

స్పేర్స్ లాజిస్టిక్స్:క్లిష్టమైన విడి భాగాలు 48 గంటల్లో DHL/FedEx ద్వారా రవాణా చేయబడతాయి.

డిజిటల్ డాక్యుమెంటేషన్:మేము ఓడ బయలుదేరే ముందు క్లౌడ్ లింక్ ద్వారా పూర్తి ఆంగ్ల వైరింగ్ రేఖాచిత్రాలు, SLDలు మరియు ఆపరేషన్ మాన్యువల్‌లను అందిస్తాము, మీ సైట్ బృందాన్ని ముందుగానే సిద్ధం చేయడానికి వీలు కల్పిస్తాము.
