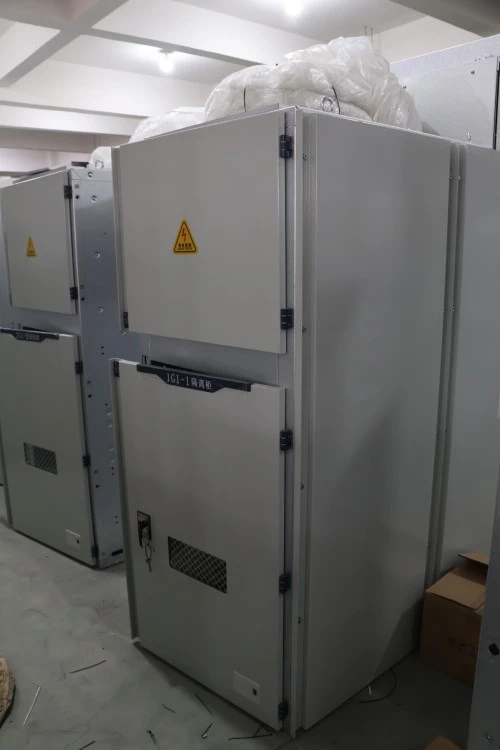

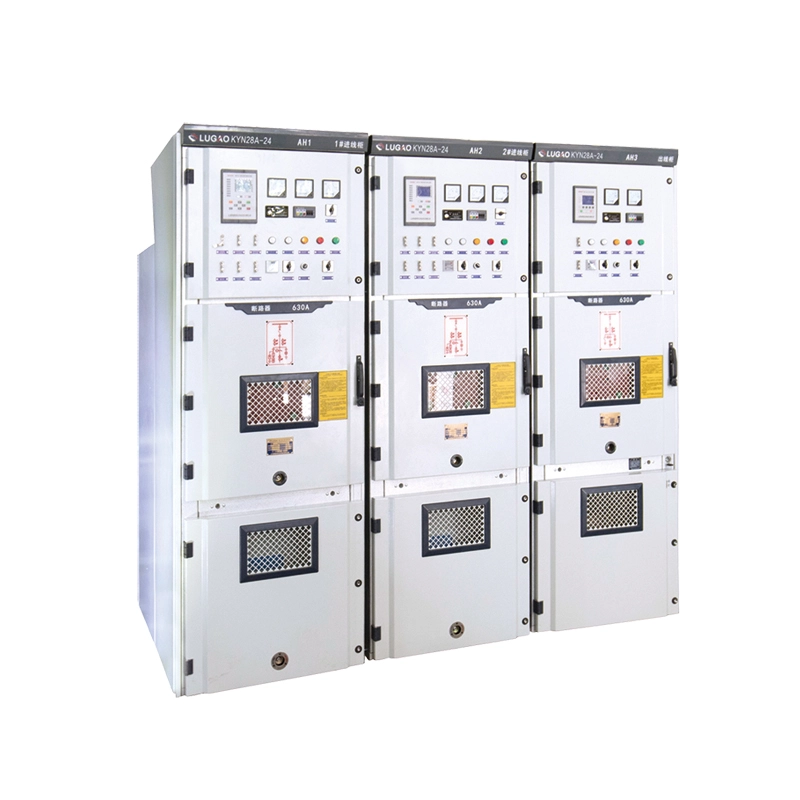

35kV KYN సబ్‌స్టేషన్ ఆర్మర్డ్ విత్‌డ్రావబుల్ టైప్ స్విచ్‌గేర్

ఈ సామగ్రి ఏమిటి?

35kV KYN సబ్‌స్టేషన్ ఆర్మర్డ్ విత్‌డ్రాబుల్ టైప్ స్విచ్‌గేర్ అనేది ఫ్యాక్టరీ-అసెంబుల్డ్, మెటల్-ఎన్‌క్లోజ్డ్,ఇండోర్ హై-వోల్టేజ్ స్విచ్ గేర్40.5kV (35kV నామమాత్రపు) త్రీ-ఫేజ్ AC పవర్ సిస్టమ్స్ కోసం రూపొందించబడింది. ఇది KYN సిరీస్‌కు చెందినది మరియు యుటిలిటీ సబ్‌స్టేషన్‌లు, పారిశ్రామిక పవర్ ప్లాంట్లు, పెద్ద వాణిజ్య సముదాయాలు మరియు పునరుత్పాదక ఇంధన సేకరణ స్టేషన్‌లలో ఉపయోగించబడుతుంది.

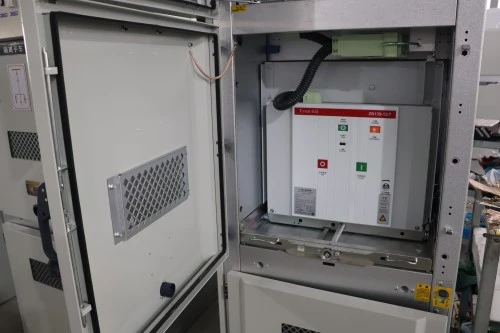

బ్రేకర్లు బోల్ట్ చేయబడిన స్థిర-రకం స్విచ్ గేర్ వలె కాకుండా, ఈ ఆర్మర్డ్ విత్‌డ్రాబుల్ టైప్‌లో మూవింగ్ బ్రేకర్ ట్రాలీని మూడు విభిన్న స్థానాల్లోకి మార్చవచ్చు: ఆపరేటింగ్, టెస్ట్/ఐసోలేట్ మరియు ఉపసంహరణ. ఈ డిజైన్ మొత్తం బస్‌బార్‌ను శక్తివంతం చేయకుండా నిమిషాల్లోనే ఒక తప్పు బ్రేకర్‌ను భర్తీ చేయడానికి అనుమతిస్తుంది - నిరంతర విద్యుత్ సరఫరా కోసం ఒక క్లిష్టమైన ప్రయోజనం.

ఇది ఏమి చేస్తుంది?

ట్రాన్స్‌ఫార్మర్ లేదా ఓవర్‌హెడ్ లైన్ నుండి 35kV ఇన్‌కమింగ్ పవర్‌ను అందుకోవడం, సర్క్యూట్ బ్రేకర్‌లతో దిగువ నెట్‌వర్క్‌ను రక్షించడం మరియు మీడియం-వోల్టేజ్ మోటార్లు, సెకండరీ ట్రాన్స్‌ఫార్మర్లు, కెపాసిటర్ బ్యాంక్‌లు లేదా పెద్ద పారిశ్రామిక లోడ్‌ల వంటి అవుట్‌గోయింగ్ ఫీడర్‌లకు విద్యుత్‌ను పంపిణీ చేయడం ఈ పరికరం యొక్క ప్రధాన విధి. 35kV KYN సబ్‌స్టేషన్ ఆర్మర్డ్ విత్‌డ్రాబుల్ టైప్ స్విచ్‌గేర్ కూడా అందిస్తుంది:

● ఐసోలేషన్ - సురక్షిత నిర్వహణ కోసం కనిపించే డిస్‌కనెక్ట్

● రక్షణ - రిలేలు లేదా IEDల ద్వారా ఓవర్‌కరెంట్, ఎర్త్ ఫాల్ట్ మరియు షార్ట్-సర్క్యూట్ ట్రిప్పింగ్

● మీటరింగ్ - సబ్‌స్టేషన్ SCADA కోసం వోల్టేజ్ మరియు ప్రస్తుత కొలత

● ఇంటర్‌లాకింగ్ - మానవ లోపాన్ని తొలగించడానికి మెకానికల్ ఐదు-నివారణ వ్యవస్థ

మోడల్ కోడ్ విచ్ఛిన్నం

ఉత్పత్తి ఫీచర్ మరియు అప్లికేషన్

ఉత్పత్తి ఫీచర్

ఫీచర్ 1: ట్రూ ఆర్మర్డ్ విత్‌డ్రావబుల్ కన్‌స్ట్రక్షన్

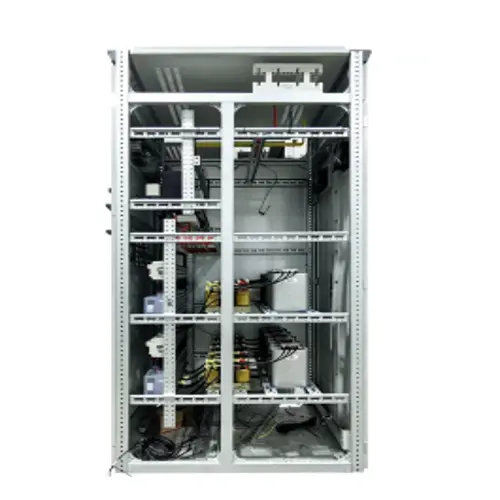

ఉపసంహరించుకోదగిన మెటల్-పరివేష్టిత స్విచ్‌గేర్ బ్రేకర్, బస్‌బార్, కేబుల్ టెర్మినేషన్ మరియు తక్కువ-వోల్టేజ్ నియంత్రణ కోసం ప్రత్యేక స్టీల్-ప్లేట్ కంపార్ట్‌మెంట్లను కలిగి ఉంటుంది. ప్రతి కంపార్ట్మెంట్ గ్రౌన్దేడ్ మరియు ఆర్క్ ఫ్లాష్ ప్రచారం నుండి వేరుచేయబడింది.

ఫీచర్ 2: ఫైవ్ ప్రివెన్షన్ మెకానికల్ ఇంటర్‌లాకింగ్

ఐదు-నివారణ వ్యవస్థ పూర్తిగా యాంత్రికమైనది, సాఫ్ట్‌వేర్-ఆధారితమైనది కాదు. ఇది భౌతికంగా నిరోధిస్తుంది:

1. గ్రౌండింగ్ స్విచ్‌తో బ్రేకర్‌ను మూసివేయడం మూసివేయబడింది

2. బ్రేకర్ మూసివేయబడిన ముందు కవర్ తెరవడం

3. ప్రత్యక్షంగా ఉన్నప్పుడు స్థానాల మధ్య బ్రేకర్‌ను తరలించడం

4. ప్రత్యక్ష కండక్టర్లతో గ్రౌండింగ్ స్విచ్ ఆపరేటింగ్

5. నియంత్రణ శక్తి లేకుండా బ్రేకర్ మూసివేయడం

ఫీచర్ 3: హై ఆర్క్ ఫాల్ట్ కంటైన్‌మెంట్

అంతర్గత ఆర్క్ వర్గీకరణ (IAC) 1 సెకనుకు 31.5kAకి పరీక్షించబడింది. ఆర్క్ ఫ్లాప్‌లు నేరుగా ఒత్తిడిని పైకి మరియు ఆపరేటర్‌ల నుండి దూరంగా ఉంచుతాయి.

ఫీచర్ 4: హై-వోల్టేజ్ ఇన్సులేషన్ విశ్వసనీయత

ఫేజ్-టు-ఫేజ్ మరియు ఫేజ్-టు-గ్రౌండ్ క్లియరెన్స్‌లు IEC 62271-200 కనిష్టాలను మించిపోయాయి. అన్ని బస్‌బార్‌లు హీట్-ష్రింక్ ఇన్సులేట్ చేయబడ్డాయి లేదా యాంటీ-కరోనా షీల్డింగ్‌తో కప్పబడి ఉంటాయి.

ఫీచర్ 5: ఇంటెలిజెంట్ మానిటరింగ్ & రిమోట్ ఆపరేషన్

RS485/Modbus లేదా IEC 61850 GOOSE మెసేజింగ్‌తో ప్రామాణిక IED (ఇంటెలిజెంట్ ఎలక్ట్రానిక్ పరికరం). బ్రేకర్ స్థానం, స్ప్రింగ్ ఛార్జ్ స్థితి, SF6 (ఉపయోగిస్తే), ఉష్ణోగ్రత మరియు పాక్షిక ఉత్సర్గ యొక్క నిజ-సమయ పర్యవేక్షణ.

ఉత్పత్తి లక్షణాలు

పోటీదారుల కంటే లుగావో పవర్ కో., లిమిటెడ్‌ను ఎందుకు ఎంచుకోవాలి?

కస్టమర్‌లు మమ్మల్ని ఎందుకు పదే పదే ఎంచుకుంటారు:

మేము ఇన్సులేషన్ క్లియరెన్స్, బస్‌బార్ మెటీరియల్ లేదా ఇంటర్‌లాకింగ్ పటిష్టతపై మూలలను కత్తిరించము. మా ఫ్యాక్టరీ నుండి బయలుదేరే ప్రతి KYN స్విచ్‌గేర్ పూర్తి 95kV తట్టుకునే పరీక్షకు లోనవుతుంది - తగ్గిన వోల్టేజ్ "రొటీన్" పరీక్ష కాదు. మేము ప్యానెల్-నిర్దిష్ట వైరింగ్ రేఖాచిత్రాలను CAD మరియు PDFలో అందిస్తాము, సాధారణ టెంప్లేట్‌లు కాదు.

ప్యాకేజింగ్, డెలివరీ & అమ్మకాల తర్వాత సేవ

ప్యాకేజింగ్

ప్రతి 35kV KYN సబ్‌స్టేషన్ సాయుధ ఉపసంహరణ రకం స్విచ్ గేర్ ప్యానెల్ VCI యాంటీ రస్ట్ పేపర్ + ప్లాస్టిక్ ఫిల్మ్‌తో చుట్టబడి ఉంటుంది

1. ఆపై అన్ని మూలలు మరియు అంచులలో ఫోమ్ ప్యాడింగ్‌తో ధూమపానం-ధృవీకరించబడిన ప్లైవుడ్ క్రేట్‌లో ఉంచబడుతుంది

2. బ్రేకర్ ట్రాలీ ఉపసంహరించబడిన స్థానంలో రవాణా చేయబడుతుంది, రవాణా బ్రాకెట్‌లతో లాక్ చేయబడింది

3. బస్‌బార్లు విడదీయబడ్డాయి, ఒక్కొక్కటిగా చుట్టబడి, దశ మరియు ప్యానెల్ నంబర్ ద్వారా లేబుల్ చేయబడతాయి

4. సెకండరీ ప్లగ్‌లు, ర్యాకింగ్ హ్యాండిల్స్, ఎర్తింగ్ కీలు మరియు స్పేర్ ఫ్యూజ్‌లు LV కంపార్ట్‌మెంట్ లోపల వెదర్ ప్రూఫ్ యాక్సెసరీ బాక్స్‌లో ప్యాక్ చేయబడ్డాయి

5. తేమ-సెన్సిటివ్ షిప్‌మెంట్‌ల కోసం సిలికా జెల్ డెసికాంట్ బ్యాగ్‌లు జోడించబడ్డాయి (సముద్ర రవాణా)

షిప్పింగ్

1. సముద్ర రవాణా: 40 అడుగుల HC కంటైనర్ 6–8 ప్యానెల్‌లను కలిగి ఉంటుంది (పరిమాణాలను బట్టి)

2. ల్యాండ్ ఫ్రైట్: యాంటీ వైబ్రేషన్ ఎయిర్ బ్యాగ్‌లు మరియు స్ట్రాపింగ్‌తో కూడిన ఫ్లాట్‌బెడ్ ట్రక్

3. Incoterms: EXW (ఫ్యాక్టరీ), FOB ningbo

4. షిప్‌మెంట్‌తో పాటు డాక్యుమెంటేషన్ చేర్చబడింది

5. సాధారణ అమరిక డ్రాయింగ్ (నిర్మించినట్లుగా)

6. ప్యానెల్ నంబరింగ్‌తో సింగిల్-లైన్ రేఖాచిత్రం

7. వైరింగ్ స్కీమాటిక్ (A3 పరిమాణం, లామినేటెడ్)

8. పదార్థాల బిల్లు (బ్రేకర్లు, CTలు, VTలు, రిలేలు)

9. సాధారణ పరీక్ష నివేదిక (QA ద్వారా సంతకం చేయబడింది)

10. ఇన్‌స్ట్రక్షన్ మాన్యువల్ (ఇంగ్లీష్ లేదా స్థానిక భాష)

11. ఇంటర్‌లాకింగ్ మ్యాట్రిక్స్ మరియు కీ షెడ్యూల్ (కీ ఇంటర్‌లాక్ ఉపయోగించినట్లయితే)

అమ్మకాల తర్వాత సేవా నిబద్ధత

1. వారంటీ వ్యవధి: షిప్‌మెంట్ తేదీ నుండి 12 నెలలు (చెల్లింపు సేవా ఒప్పందంతో 24 లేదా 36 నెలల వరకు పొడిగించవచ్చు)

2. సాంకేతిక మద్దతు: జీవితకాల ఉచిత రిమోట్ సంప్రదింపులు. మా ఇంజనీర్లు డెలివరీకి ముందు మీ సింగిల్-లైన్ రేఖాచిత్రం మరియు రిలే సెట్టింగ్‌లను సమీక్షిస్తారు.

3. ఫీల్డ్ సర్వీస్: ఇన్‌స్టాలేషన్ పర్యవేక్షణ, కమీషన్ సహాయం, తప్పు నిర్ధారణ. వారంటీ వ్యవధిలో ఉచితం (ప్రయాణం మరియు వసతి ఖర్చుతో వసూలు చేయబడుతుంది). వారంటీ తర్వాత, రోజువారీ రేటు + భాగాలకు ఛార్జ్ చేయబడుతుంది.

4. విడిభాగాల సరఫరా: బ్రేకర్ ట్రాలీలు, ప్రైమరీ కాంటాక్ట్‌లు, సెకండరీ ప్లగ్‌లు, ర్యాకింగ్ హ్యాండిల్స్, గ్రౌండింగ్ స్విచ్‌లు, టెంపరేచర్ కంట్రోలర్‌లు మరియు ఇంటర్‌లాకింగ్ భాగాలు స్టాక్‌లో ఉంచబడతాయి. క్లిష్టమైన విడిభాగాల కోసం DHL/FedEx ద్వారా మరుసటి రోజు రవాణా.

తరచుగా అడిగే ప్రశ్నలు

Q1: 35kV KYN సబ్‌స్టేషన్ ఆర్మర్డ్ విత్‌డ్రాబుల్ టైప్ స్విచ్‌గేర్‌ను కాంపాక్ట్ సబ్‌స్టేషన్‌లో ఆరుబయట ఉపయోగించవచ్చా?

A:ప్రామాణికం: IP4X (ఇండోర్ మాత్రమే).

ఎంపిక: వెదర్ ప్రూఫ్ రూఫ్ & ఫోర్స్డ్ వెంటిలేషన్‌తో కూడిన IP54 అవుట్‌డోర్ ఎన్‌క్లోజర్, హౌసింగ్ బహుళ ప్యానెల్‌లు.

చర్య: కోట్‌ను అభ్యర్థిస్తున్నప్పుడు "అవుట్‌డోర్"ని పేర్కొనండి.

Q2: శక్తినిచ్చే ముందు ఐదు-నివారణ ఇంటర్‌లాకింగ్‌ను ఎలా ధృవీకరించాలి?

A: మాన్యువల్‌లో దశల వారీ పరీక్షను అనుసరించండి (ప్రాథమిక పరీక్ష: 10 నిమి).

కీలక తనిఖీలు: బ్రేకర్ ఓపెన్ + గ్రౌండింగ్ మూసివేయబడింది → ర్యాకింగ్‌ను నిరోధించాలి. బ్రేకర్ మూసివేయబడింది → ముందు తలుపు లాక్ చేయబడి ఉండాలి.

సిఫార్సు: కమీషన్ సమయంలో మరియు ప్రతి 6 నెలలకు పరీక్ష.

Q3: ప్రాథమిక డిస్‌కనెక్ట్ కాంటాక్ట్‌లు & రీప్లేస్‌మెంట్ ఇండికేటర్ యొక్క జీవితకాలం?

A：వెండి పూతతో కూడిన రాగి పరిచయాలు: 5,000 కార్యకలాపాలకు రేట్ చేయబడింది.

వేర్ ఇండికేటర్: కాంటాక్ట్ వేలుపై ఎరుపు గీత కనిపిస్తుంది → భర్తీ.

సాధారణ సబ్‌స్టేషన్ (ఒకసారి/సంవత్సరం ర్యాకింగ్): 30+ సంవత్సరాలు ఉంటుంది. తరచుగా ఆపరేషన్ (ఆర్క్ ఫర్నేసులు): సంవత్సరానికి సంపర్క నిరోధకతను కొలవండి.
