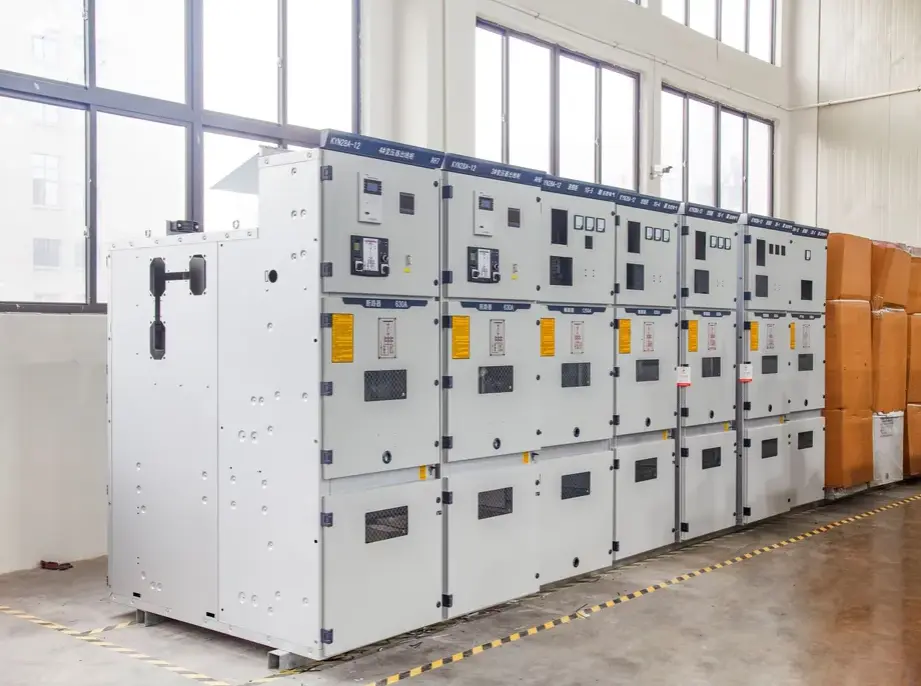

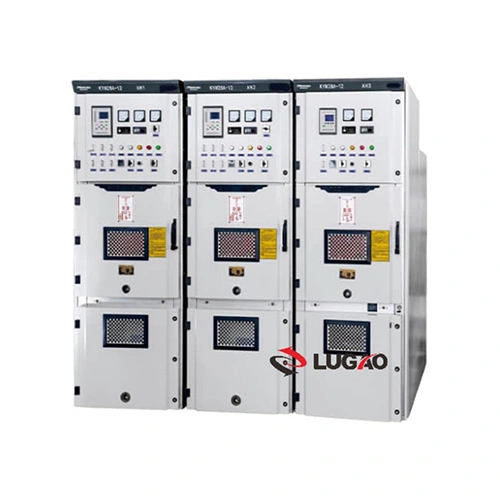

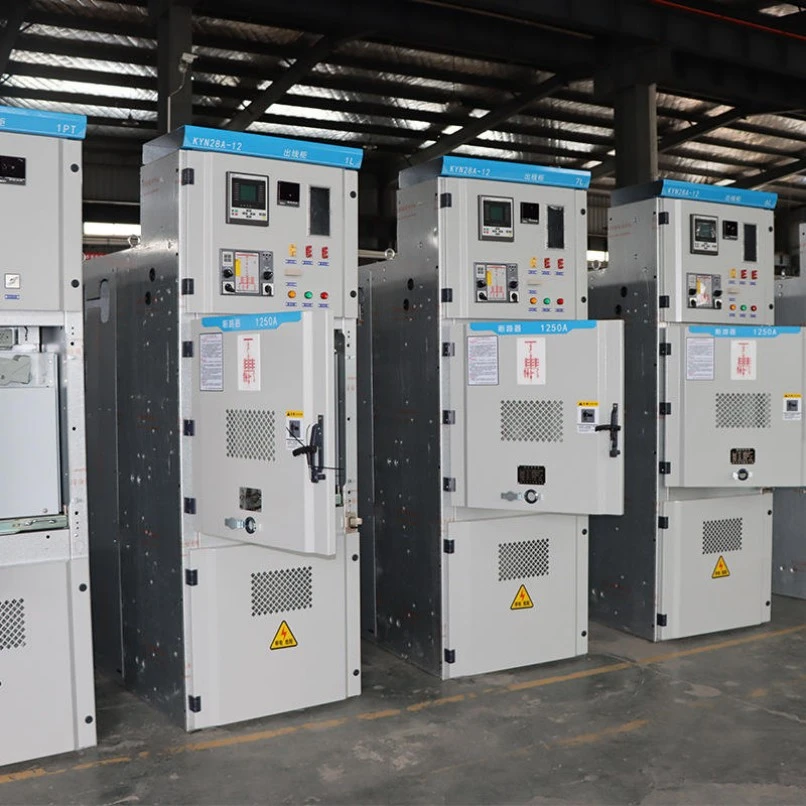

హ్యాండ్‌కార్ట్ టైప్ ఫిక్స్‌డ్ హై వోల్టేజ్ బోర్డ్ ప్యానెల్ స్విచ్‌గేర్

హ్యాండ్‌కార్ట్ టైప్ ఫిక్స్‌డ్ హై వోల్టేజ్ బోర్డ్ ప్యానెల్ స్విచ్‌గేర్ అనేది మెటల్-క్లోజ్డ్,గాలి-ఇన్సులేటెడ్ మీడియం-వోల్టేజ్ స్విచ్ గేర్సింగిల్-బస్బార్ మరియు డబుల్-బస్బార్ సిస్టమ్స్ కోసం రూపొందించిన అసెంబ్లీ. అయితే ఈ ఉత్పత్తి సరిగ్గా ఏమిటి మరియు మీ ఎలక్ట్రికల్ ఇన్‌ఫ్రాస్ట్రక్చర్ కోసం ఇది ఏమి చేయగలదు?

అది ఏమిటి:

ఇది హైబ్రిడ్ డిజైన్, ఇది ప్రాథమిక స్విచ్చింగ్ పరికరాల కోసం (వాక్యూమ్ సర్క్యూట్ బ్రేకర్లు, కాంటాక్టర్‌లు లేదా VSDలు వంటివి) తొలగించగల హ్యాండ్‌కార్ట్ మెకానిజంతో స్థిర ప్యానెల్ హౌసింగ్‌ను మిళితం చేస్తుంది. హ్యాండ్‌కార్ట్‌ను ప్యానల్‌లోనికి మరియు వెలుపలికి భౌతికంగా చుట్టవచ్చు, అయితే బస్‌బార్లు, కేబుల్‌లు మరియు సహాయక భాగాలు ఎన్‌క్లోజర్‌లో స్థిరంగా ఉంటాయి. ఈ డిజైన్ 3kV నుండి 40.5kV వరకు రేట్ చేయబడిన వోల్టేజ్‌ల కోసం IEC 62271-200 మరియు GB3906 క్రింద ప్రమాణీకరించబడింది.

ఇది ఏమి చేయగలదు:

● పవర్ ప్రవాహాన్ని నియంత్రించండి: ఇది ట్రాన్స్‌ఫార్మర్లు, మోటార్లు మరియు కెపాసిటర్ బ్యాంకుల వంటి అధిక-వోల్టేజ్ లోడ్‌లను సురక్షితంగా కనెక్ట్ చేస్తుంది లేదా డిస్‌కనెక్ట్ చేస్తుంది.

● తప్పు రక్షణను అందించండి: ఓవర్‌లోడ్‌లు, షార్ట్ సర్క్యూట్‌లు లేదా ఎర్త్ ఫాల్ట్‌ల సమయంలో ఇంటిగ్రేటెడ్ ప్రొటెక్టివ్ రిలేలు మరియు సర్క్యూట్ బ్రేకర్‌లు ఆటోమేటిక్‌గా ట్రిప్ అవుతాయి.

● సురక్షిత నిర్వహణను ప్రారంభించండి: హ్యాండ్‌కార్ట్‌ను వివిక్త, ఎర్త్డ్ స్థానానికి ఉపసంహరించుకోవచ్చు, కనిపించే గాలి గ్యాప్‌ను సృష్టించడం–బస్‌బార్ మొత్తం శక్తిని తగ్గించకుండా బ్రేకర్‌పై పని చేయడానికి సాంకేతిక నిపుణులను అనుమతిస్తుంది.

● కొలత మరియు మానిటర్: ప్రస్తుత ట్రాన్స్‌ఫార్మర్లు, వోల్టేజ్ ట్రాన్స్‌ఫార్మర్లు మరియు ప్యానెల్‌పై అమర్చిన డిజిటల్ మీటర్లు సిస్టమ్ స్థితిపై నిజ-సమయ డేటాను అందిస్తాయి.

● సురక్షితంగా ఇంటర్‌లాక్ చేయండి: హ్యాండ్‌కార్ట్ మధ్యలో ఉన్నప్పుడు బ్రేకర్‌ను మూసివేయడం లేదా లైవ్ కంపార్ట్‌మెంట్‌లను యాక్సెస్ చేయడం వంటి మానవ లోపాలను మెకానికల్ మరియు ఎలక్ట్రికల్ ఇంటర్‌లాక్‌లు నివారిస్తాయి.

సంక్షిప్తంగా, ఈ హ్యాండ్‌కార్ట్ టైప్ ఫిక్స్‌డ్ హై వోల్టేజ్ బోర్డ్ ప్యానెల్ స్విచ్‌గేర్ మీ హై-వోల్టేజ్ నెట్‌వర్క్‌కి గేట్‌కీపర్‌గా పనిచేస్తుంది–సురక్షితమైన, సౌకర్యవంతమైన మరియు 20+ సంవత్సరాల సేవ కోసం మన్నికైనది.

ఉత్పత్తి పారామితులు (స్పెసిఫికేషన్)

మా హ్యాండ్‌కార్ట్ టైప్ ఫిక్స్‌డ్ హై వోల్టేజ్ బోర్డ్ ప్యానెల్ స్విచ్‌గేర్ కోసం వివరణాత్మక సాంకేతిక వివరణ పట్టిక క్రింద ఉంది. అన్ని విలువలు సాధారణ 12kV నమూనాలను సూచిస్తాయి; అభ్యర్థనపై అందుబాటులో ఉన్న ఇతర వోల్టేజీలు.

ఉత్పత్తి ఫీచర్ మరియు అప్లికేషన్ (Q&A ఫార్మాట్)

Q1: పూర్తిగా స్థిరమైన స్విచ్‌గేర్ కంటే హ్యాండ్‌కార్ట్ డిజైన్‌ను ఏది మెరుగ్గా చేస్తుంది?

A: హ్యాండ్‌కార్ట్ డిజైన్ ప్రాథమిక స్విచింగ్ పరికరాన్ని (వాక్యూమ్ సర్క్యూట్ బ్రేకర్) నిర్వహణ లేదా భర్తీ కోసం ప్యానెల్ నుండి భౌతికంగా తీసివేయడానికి అనుమతిస్తుంది, అయితే ప్యానెల్ యొక్క బస్‌బార్లు శక్తివంతంగా ఉంటాయి. ఇది పనికిరాని సమయాన్ని గంటల నుండి నిమిషాలకు తగ్గిస్తుంది. దీనికి విరుద్ధంగా, స్థిర స్విచ్ గేర్‌కు తరచుగా బ్రేకర్‌ను యాక్సెస్ చేయడానికి మొత్తం విభాగాన్ని శక్తివంతం చేయడం అవసరం. మా హ్యాండ్‌కార్ట్ టైప్ ఫిక్స్‌డ్ హై వోల్టేజ్ బోర్డ్ ప్యానెల్ స్విచ్‌గేర్ మీకు రెండు ప్రపంచాలలో ఉత్తమమైన వాటిని అందిస్తుంది: కఠినమైన కోసం స్థిర బస్‌బార్లు మరియు సర్వీస్‌బిలిటీ కోసం హ్యాండ్‌కార్ట్ బ్రేకర్లు.

Q2: ఇది ర్యాకింగ్ సమయంలో ఆపరేటర్ భద్రతను ఎలా నిర్ధారిస్తుంది?

A: మా స్విచ్‌గేర్‌లో ఐదు తప్పనిసరి ఇంటర్‌లాక్‌లు ఉన్నాయి:

1. హ్యాండ్‌కార్ట్ "ఆపరేటింగ్" (కనెక్ట్ చేయబడిన) స్థానంలో ఉంటే తప్ప బ్రేకర్ మూసివేయబడదు.

2. బ్రేకర్ తెరిచి ఉంటే తప్ప హ్యాండ్‌కార్ట్‌ను "డిస్‌కనెక్ట్ చేయబడింది" నుండి "కనెక్ట్ చేయబడింది"కి తరలించలేరు.

3. హ్యాండ్‌కార్ట్ "పరీక్ష/డిస్‌కనెక్ట్ చేయబడిన" స్థానంలో ఉన్నప్పుడు మాత్రమే ఎర్తింగ్ స్విచ్ మూసివేయబడుతుంది.

4. ఎర్తింగ్ స్విచ్ మూసివేసినప్పుడు మాత్రమే కేబుల్ కంపార్ట్మెంట్ తలుపు తెరవబడుతుంది.

5. బ్రేకర్ మూసివేయబడినప్పుడు హ్యాండ్‌కార్ట్ చొప్పించబడదు లేదా ఉపసంహరించబడదు. ఈ ఇంటర్‌లాక్‌లు మెకానికల్ మరియు ఎలక్ట్రికల్ రెండూ - డిజైన్ ద్వారా ఫెయిల్-సేఫ్.

Q3: హ్యాండ్‌కార్ట్ టైప్ ఫిక్స్‌డ్ హై వోల్టేజ్ బోర్డ్ ప్యానెల్ స్విచ్‌గేర్‌ను ఆరుబయట ఉపయోగించవచ్చా?

A: ప్రామాణిక ఎన్‌క్లోజర్ IP4X, ఇండోర్ సబ్‌స్టేషన్‌లకు అనుకూలంగా ఉంటుంది. అవుట్‌డోర్ అప్లికేషన్‌ల కోసం, మేము అదనపు వెదర్ ప్రూఫ్ హౌసింగ్‌లు లేదా IP54-రేటెడ్ కియోస్క్‌లను సరఫరా చేస్తాము. చాలా మంది కస్టమర్‌లు మా స్విచ్‌గేర్‌ను కంటైనర్ సబ్‌స్టేషన్‌లలో లేదా విండ్ ఫామ్‌లు లేదా సోలార్ ప్లాంట్ల దగ్గర చిన్న ప్రిఫ్యాబ్ భవనాల్లో ఇన్‌స్టాల్ చేస్తారు.

Q4: ఈ స్విచ్ గేర్ కోసం అత్యంత సాధారణ అప్లికేషన్లు ఏమిటి?

A: ఈ హ్యాండ్‌కార్ట్ టైప్ ఫిక్స్‌డ్ హై వోల్టేజ్ బోర్డ్ ప్యానెల్ స్విచ్‌గేర్ ఇందులో విస్తృతంగా ఉపయోగించబడుతుంది:

● పవర్ యుటిలిటీ సబ్‌స్టేషన్‌లు (ప్రాథమిక మరియు ద్వితీయ పంపిణీ).

● పారిశ్రామిక ప్లాంట్లు (స్టీలు మిల్లులు, సిమెంట్ ఫ్యాక్టరీలు, పెట్రోకెమికల్స్)–మోటారు నియంత్రణ మరియు ట్రాన్స్‌ఫార్మర్ రక్షణ కోసం.

● వాణిజ్య భవనాలు (ఆసుపత్రులు, డేటా కేంద్రాలు, విమానాశ్రయాలు)–అధిక విశ్వసనీయత అవసరం.

● పునరుత్పాదక శక్తి (సౌర క్షేత్రాలు, పవన క్షేత్రాలు)–గ్రిడ్ కనెక్షన్ ప్యానెల్‌లుగా.

● మైనింగ్ కార్యకలాపాలు–మురికి, తేమతో కూడిన పరిసరాలకు తగినంత పటిష్టంగా ఉంటాయి.

● రైల్వే ట్రాక్షన్ విద్యుత్ సరఫరా–27.5kV లేదా 2×25kV సిస్టమ్‌ల వద్ద.

ఉత్పత్తి వివరాలు

1. ఎన్‌క్లోజర్ మెటీరియల్ & పూత

● మెటీరియల్: 2mm మందపాటి హై-గ్రేడ్ గాల్వనైజ్డ్ స్టీల్ షీట్ (Baosteel నుండి దిగుమతి చేయబడింది), CNC బెండింగ్ మెషీన్‌ల ద్వారా మడవబడుతుంది. డబుల్-ఫోల్డ్ అంచులు దృఢత్వాన్ని పెంచుతాయి.

● పూత: SA 2.5 ప్రమాణానికి ఇసుక బ్లాస్టింగ్ తర్వాత ఎపాక్సీ-పాలిస్టర్ పౌడర్ కోటింగ్ (కనీస 80μm మందం). రంగు RAL 7035 (లేత బూడిద రంగు). సాల్ట్ స్ప్రే పరీక్ష> 500 గంటలు - తుప్పు పట్టడం లేదు.

2. హ్యాండ్‌కార్ట్ మెకానిజం

● మెటీరియల్: అధిక బలం కలిగిన నైలాన్ రోలర్లు + స్టెయిన్‌లెస్ స్టీల్ పట్టాలు.

● ఆపరేషన్: యాంటీ బ్యాక్‌లాష్ డిజైన్‌తో స్క్రూ-ఇన్/స్క్రూ-అవుట్ లీడ్‌స్క్రూ మెకానిజం. ప్రతి హ్యాండ్‌కార్ట్ 2000 పూర్తి ర్యాకింగ్ సైకిళ్ల కోసం పరీక్షించబడుతుంది.

● స్థాన సూచికలు: ఎరుపు (కనెక్ట్ చేయబడింది), ఆకుపచ్చ (పరీక్ష), పసుపు (డిస్‌కనెక్ట్ చేయబడింది), 5 మీటర్ల దూరం నుండి కనిపిస్తుంది.

3. షట్టర్లు (ఆటోమేటిక్ సేఫ్టీ అడ్డంకులు)

● హ్యాండ్‌కార్ట్ ఉపసంహరించబడినప్పుడు, స్ప్రింగ్-లోడెడ్ మెటల్ షట్టర్లు స్వయంచాలకంగా స్థిర ప్రాథమిక పరిచయాలను కవర్ చేస్తాయి. ఇది ప్రత్యక్ష భాగాలతో ప్రమాదవశాత్తూ వేలు సంబంధాన్ని నిరోధిస్తుంది. మా షట్టర్లు 3 మిమీ అల్యూమినియం మిశ్రమంతో యాంటీ తుప్పు చికిత్సతో తయారు చేయబడ్డాయి.

4. బస్బార్ సిస్టమ్

● మెటీరియల్: అధిక-వాహకత E-Cu రాగి (99.9% స్వచ్ఛత). అన్ని కీళ్ల వద్ద వెండి పూత పూయబడింది.

● క్రాస్-సెక్షన్: రేట్ చేయబడిన కరెంట్ వద్ద ఉష్ణోగ్రత పెరుగుదల 65K కంటే తక్కువగా ఉండేలా లెక్కించబడుతుంది. 3150A కోసం, మేము ప్రతి దశకు డబుల్ బస్‌బార్‌లను ఉపయోగిస్తాము.

● ఇన్సులేషన్: దశ గుర్తింపు మరియు పాక్షిక ఉత్సర్గ నియంత్రణ కోసం వేడి-కుదించగల ఇన్సులేషన్ స్లీవ్‌లు (నారింజ రంగు).

5. ఎర్తింగ్ స్విచ్

● రకం: త్వరిత-తయారు, లోడ్-బ్రేకింగ్, కనిపించే ఎర్తింగ్ బ్లేడ్‌లతో.

● ఆపరేషన్: మాన్యువల్ స్ప్రింగ్-అసిస్టెడ్ మెకానిజం. పూర్తి షార్ట్-సర్క్యూట్ కరెంట్‌కి మూసివేయవచ్చు (ఒకసారి 50kA).

● ఇంటర్‌లాక్: హ్యాండ్‌కార్ట్ పొజిషన్‌తో ప్రత్యేకమైన మెకానికల్ ఇంటర్‌లాక్ – హ్యాండ్‌కార్ట్ టెస్ట్/డిస్‌కనెక్ట్ చేయబడిన స్థితిలో ఉంటే తప్ప ఎర్తింగ్ స్విచ్‌ను మూసివేయదు.

6. తక్కువ-వోల్టేజ్ కంపార్ట్మెంట్

● ఎగువ ముందు భాగంలో (ఎత్తు 300మి.మీ) ఉంది, అధిక-వోల్టేజ్ భాగాల నుండి పూర్తిగా వేరు చేయబడింది. గృహాలు రక్షిత రిలేలు (మైక్రోప్రాసెసర్-ఆధారిత), నియంత్రణ స్విచ్‌లు, సూచన దీపాలు మరియు సహాయక ఫ్యూజులు.

● వైరింగ్: అన్ని సెకండరీ కేబుల్‌లు నంబర్‌తో ఉంటాయి, జ్వాల-నిరోధక PVC డక్ట్‌లలో బండిల్ చేయబడతాయి మరియు స్పేర్ కాంటాక్ట్‌లతో (20% స్పేర్ రిజర్వ్ చేయబడినవి) టెర్మినల్ బ్లాక్‌లలో నిలిపివేయబడతాయి.

7. పాక్షిక ఉత్సర్గ నియంత్రణ

● పదునైన అంచులను తొలగించడానికి అన్ని అధిక-వోల్టేజ్ కండక్టర్లు గుండ్రంగా ఉంటాయి.

● ప్రతి ప్యానెల్ పాక్షిక ఉత్సర్గ పరీక్షకు లోనవుతుంది (1.1×Ur/√3 వద్ద ≤10pC).

8. ఫ్యాక్టరీ అసెంబ్లీ ఖచ్చితత్వం

● ప్రతి హ్యాండ్‌కార్ట్ టైప్ ఫిక్స్‌డ్ హై వోల్టేజ్ బోర్డ్ ప్యానెల్ స్విచ్‌గేర్ లేజర్-అలైన్డ్ జిగ్‌పై అసెంబుల్ చేయబడుతుంది. హ్యాండ్‌కార్ట్-టు-ఫిక్స్‌డ్ కాంటాక్ట్ మిస్‌అలైన్‌మెంట్ <0.5 మిమీ.

● ఫలితం: గ్రైండింగ్ లేదా ఫోర్స్ లేకుండా స్మూత్ ర్యాకింగ్ - సంవత్సరాల ఉపయోగం తర్వాత కూడా హ్యాండ్‌కార్ట్‌లు చిక్కుకోలేదు.

హ్యాండ్‌కార్ట్ టైప్ మీడియం వోల్టేజ్ స్విచ్‌గేర్ కోసం లుగావోను ఎందుకు ఎంచుకోవాలి?

· ప్రాజెక్ట్ ఆధారిత ఇంజనీరింగ్: క్యాబినెట్ లేఅవుట్, బస్‌బార్ రేటింగ్, ప్రొటెక్షన్ రిలే స్కీమ్, CT/VT కాన్ఫిగరేషన్ మరియు కేబుల్ ఎంట్రీని సింగిల్-లైన్ రేఖాచిత్రం ప్రకారం రూపొందించవచ్చు.

· ప్రమాణాల ఆధారిత తయారీ: IEC 62271-200, GB/T 3906, DL/T 404 మరియు ప్రాజెక్ట్ టెక్నికల్ స్పెసిఫికేషన్‌ల ప్రకారం స్విచ్‌గేర్‌ను తయారు చేయవచ్చు.

· సౌకర్యవంతమైన భాగాల ఎంపిక: Lugao VCB, ABB, Simens, Schneider లేదా ఇతర పేర్కొన్న కాంపోనెంట్ బ్రాండ్‌లను ప్రాజెక్ట్ అవసరాలకు అనుగుణంగా కాన్ఫిగర్ చేయవచ్చు.

· రవాణాకు ముందు సాధారణ తనిఖీ: సాంకేతిక ఒప్పందం ప్రకారం డెలివరీకి ముందు మెకానికల్ ఆపరేషన్, ఇంటర్‌లాక్ ఫంక్షన్, వైరింగ్, ఇన్సులేషన్ మరియు పవర్-ఫ్రీక్వెన్సీ తట్టుకునే పరీక్షలను నిర్వహించవచ్చు.

· సాంకేతిక పత్రం మద్దతు: ప్రాజెక్ట్ సూచన కోసం సాధారణ అమరిక డ్రాయింగ్‌లు, సింగిల్-లైన్ రేఖాచిత్రాలు, సెకండరీ వైరింగ్ రేఖాచిత్రాలు, ఆపరేషన్ సూచనలు మరియు సాధారణ పరీక్ష నివేదికలు అందించబడతాయి.
