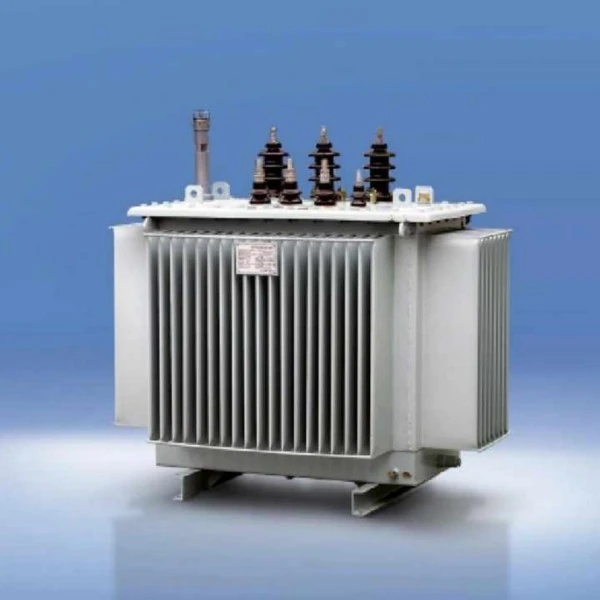

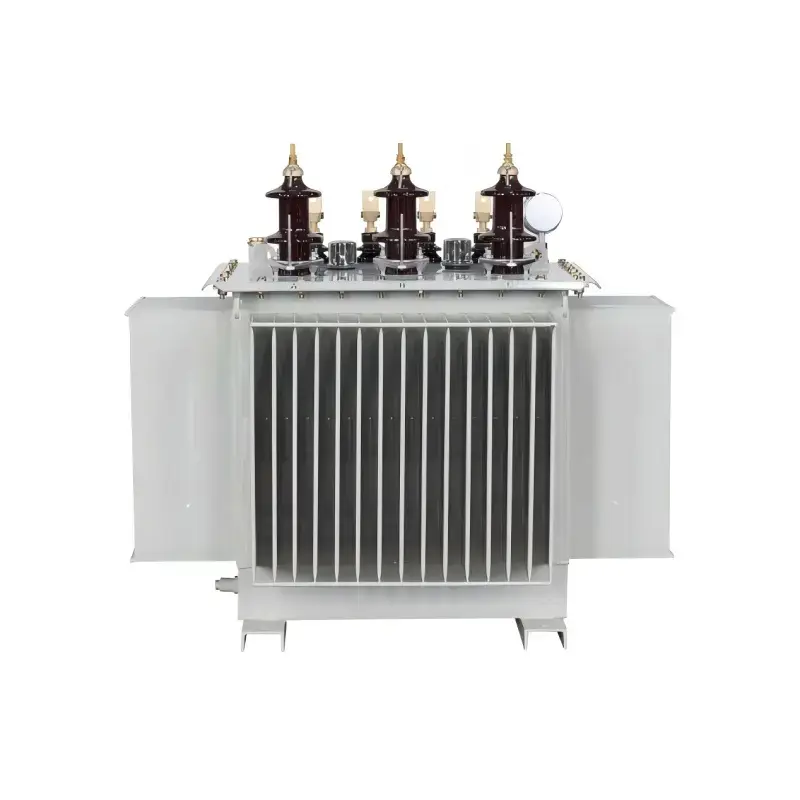

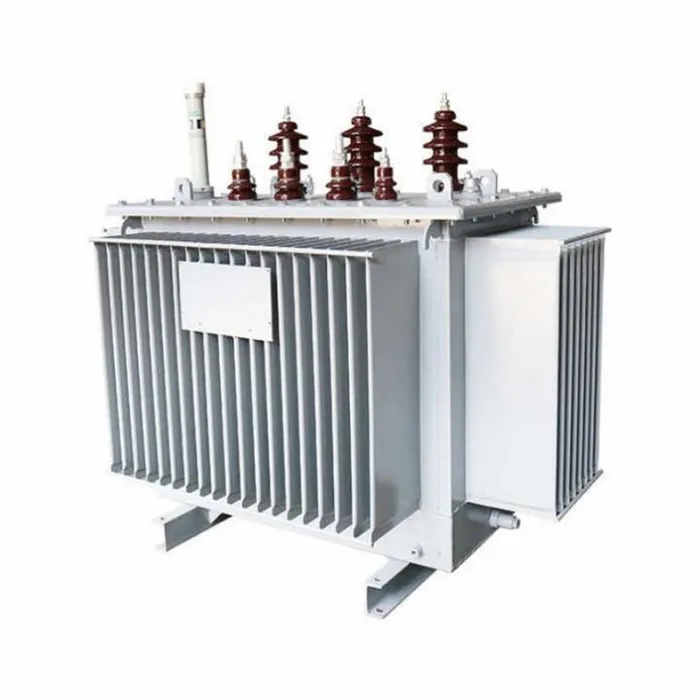

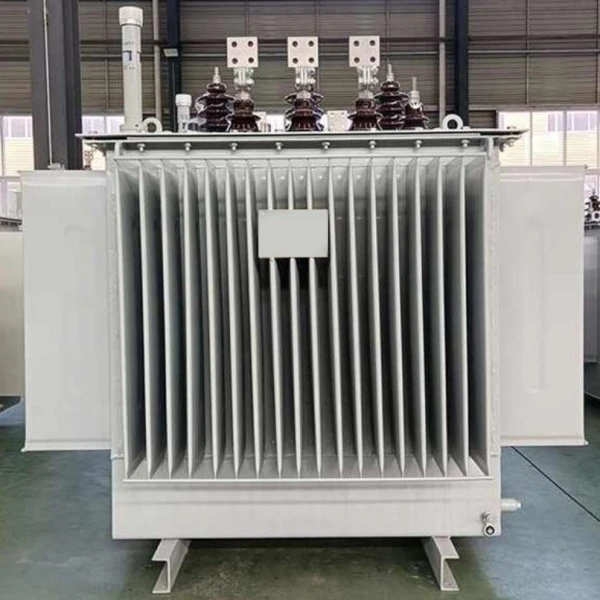

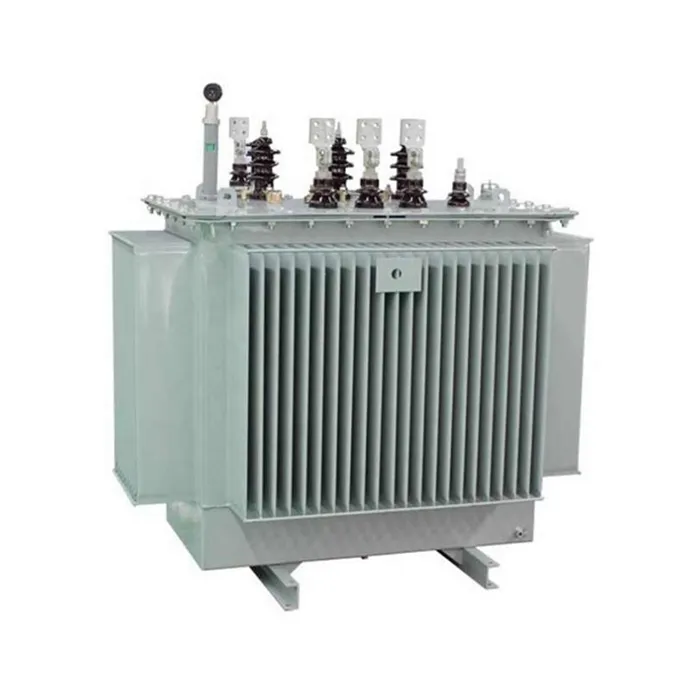

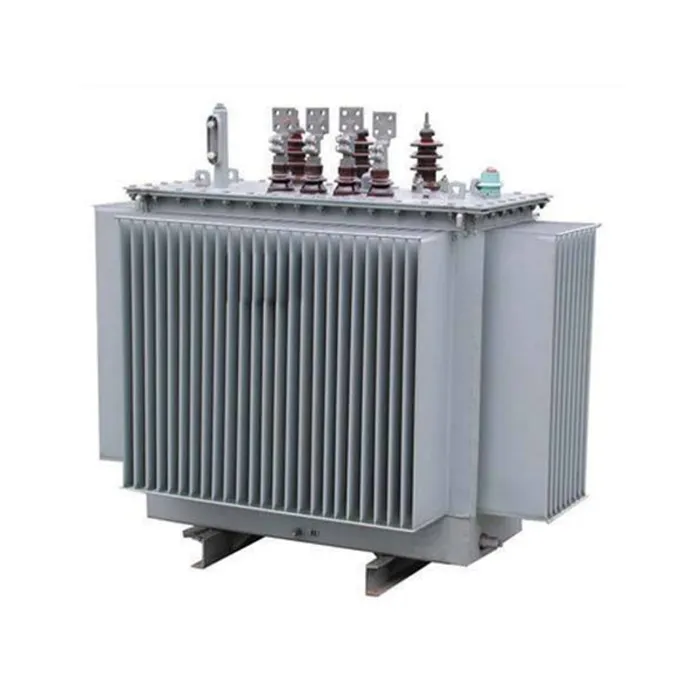

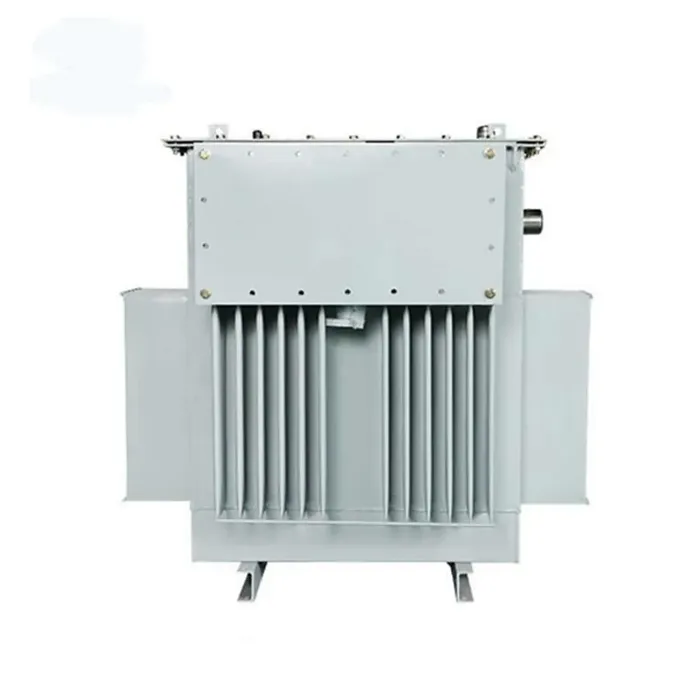

S9 త్రీ ఫేజ్ ఆయిల్-ఫిల్డ్ లో వోల్టేజ్ ట్రాన్స్‌ఫార్మర్

మా కంపెనీ యొక్క S9 త్రీ ఫేజ్ ఆయిల్-ఫిల్డ్ లో వోల్టేజ్ ట్రాన్స్‌ఫార్మర్ అనేది తక్కువ-వోల్టేజ్ పవర్ డిస్ట్రిబ్యూషన్ సిస్టమ్‌ల కోసం ప్రత్యేకంగా రూపొందించబడిన అత్యంత విశ్వసనీయమైన పవర్ పరికరం. ఈ ఉత్పత్తిని కొనుగోలు చేయడం వలన పారిశ్రామిక ప్లాంట్లు, వాణిజ్య భవనాలు మరియు నివాస విద్యుత్ పంపిణీ దృశ్యాలలో విస్తృతంగా వర్తించే ఖర్చు-ప్రభావంతో స్థిరమైన పనితీరును మిళితం చేసే అధిక-నాణ్యత ట్రాన్స్‌ఫార్మర్ మీకు అందిస్తుంది. దీని ఆప్టిమైజ్ చేయబడిన కోర్ స్ట్రక్చర్ హిస్టెరిసిస్ మరియు ఎడ్డీ కరెంట్ నష్టాలను సమర్థవంతంగా తగ్గిస్తుంది, దీర్ఘకాలిక స్థిరమైన మరియు విశ్వసనీయమైన ఆపరేషన్‌కు భరోసా ఇస్తుంది. చమురు-మునిగిన ఇన్సులేషన్ శీతలీకరణ వ్యవస్థ అద్భుతమైన ఉష్ణ వెదజల్లడం మరియు ఓవర్‌లోడ్ సామర్థ్యాన్ని అందిస్తుంది, వోల్టేజ్ హెచ్చుతగ్గులు లేదా గణనీయమైన లోడ్ మార్పుల పరిస్థితుల్లో కూడా స్థిరమైన అవుట్‌పుట్ వోల్టేజ్‌ను నిర్వహిస్తుంది. పూర్తిగా మూసివున్న నిర్మాణం బాహ్య తేమ మరియు మలినాలను సమర్థవంతంగా వేరు చేస్తుంది, పరికరాల జీవితకాలం పొడిగిస్తుంది మరియు నిర్వహణ ఫ్రీక్వెన్సీని తగ్గిస్తుంది.

ఉత్పత్తి పరామితి (స్పెసిఫికేషన్)

ఉత్పత్తి ఫీచర్ మరియు అప్లికేషన్

ఉత్పత్తి లక్షణాలు

శక్తి సామర్థ్యం & తక్కువ నష్టం:మునుపటి S7 సిరీస్‌తో పోలిస్తే, S9 ట్రాన్స్‌ఫార్మర్ నో-లోడ్ లాస్‌లో సగటున సుమారు 10% తగ్గింపు, లోడ్ నష్టంలో సుమారు 22% తగ్గింపు మరియు దాదాపు 46% నో-లోడ్ కరెంట్‌లో మరింత ముఖ్యమైన తగ్గింపును కలిగి ఉంది. ఇది ఆ సమయంలో జాతీయంగా ప్రచారం చేయబడిన ఇంధన-పొదుపు ఉత్పత్తి.

విశ్వసనీయ నిర్మాణ రూపకల్పన:

కోర్:S9 ఆయిల్-ఇమ్మర్జ్డ్ ట్రాన్స్‌ఫార్మర్ అధిక-నాణ్యత కోల్డ్-రోల్డ్ గ్రెయిన్-ఓరియెంటెడ్ సిలికాన్ స్టీల్‌తో తయారు చేయబడింది, ఇది పూర్తిగా వంపుతిరిగిన మూడు-దశల ల్యాప్ జాయింట్ కోర్ స్ట్రక్చర్‌ను ఉపయోగించి, నష్టాన్ని మరియు శబ్దాన్ని సమర్థవంతంగా తగ్గిస్తుంది.

వైండింగ్‌లు:అధిక-వోల్టేజ్ వైండింగ్ బహుళ-పొర స్థూపాకార నిర్మాణాన్ని అవలంబిస్తుంది, అయితే తక్కువ-వోల్టేజ్ వైండింగ్ రేఖాంశ చమురు నాళాలతో స్థూపాకార లేదా మెరుగైన హెలికల్ నిర్మాణాన్ని ఉపయోగిస్తుంది, వేడి వెదజల్లడం మరియు యాంత్రిక బలాన్ని పెంచుతుంది.

బిగించే ప్రక్రియ:అన్ని ఫాస్ట్నెర్‌లు స్వీయ-లాకింగ్ యాంటీ-లూసింగ్ గింజలను ఉపయోగించుకుంటాయి మరియు రవాణా మరియు దీర్ఘకాలిక ఆపరేషన్ సమయంలో స్థిరత్వాన్ని నిర్ధారించడానికి కోర్ పొజిషనింగ్ స్ట్రక్చర్ జోడించబడింది, కోర్ తనిఖీ మరియు ట్రైనింగ్ నిర్వహణ అవసరాన్ని తొలగిస్తుంది.

పూర్తిగా సీల్డ్ స్ట్రక్చర్ (S9-M సిరీస్):S9 డిస్ట్రిబ్యూషన్ ట్రాన్స్‌ఫార్మర్ ట్యాంక్ ముడతలు పెట్టిన ప్యానెల్‌లతో రూపొందించబడింది, ఇది సాంప్రదాయ కన్జర్వేటర్‌ను తొలగిస్తూ, చమురు వాల్యూమ్ మార్పులను భర్తీ చేయడానికి శ్వాస పనితీరును అందిస్తుంది. ఈ పూర్తిగా మూసివున్న నిర్మాణం ట్రాన్స్‌ఫార్మర్ ఆయిల్‌ను బాహ్య గాలి నుండి పూర్తిగా వేరు చేస్తుంది, ఆక్సిజన్ మరియు తేమ ప్రవేశాన్ని సమర్థవంతంగా నివారిస్తుంది, తద్వారా ఇన్సులేటింగ్ ఆయిల్ వృద్ధాప్యం ఆలస్యం అవుతుంది.

సమగ్ర భద్రతా రక్షణ: S9 త్రీ ఫేజ్ ఆయిల్-ఫిల్డ్ లో వోల్టేజ్ ట్రాన్స్‌ఫార్మర్ప్రెజర్ రిలీఫ్ వాల్వ్, డయల్ థర్మామీటర్ మరియు గ్యాస్ రిలే వంటి భాగాలతో అమర్చబడి ఉంటుంది, ఇది అంతర్గత పీడనం చాలా ఎక్కువగా ఉన్నప్పుడు తక్షణమే ఒత్తిడిని విడుదల చేస్తుంది, సురక్షితమైన పరికరాల ఆపరేషన్‌ను నిర్ధారిస్తుంది.

ఫీచర్స్ యొక్క ప్రయోజనాలు

గణనీయంగా తగ్గిన నిర్వహణ ఖర్చులు:ప్రధాన ప్రయోజనం శక్తి సామర్థ్యంలో ఉంది. S7 సిరీస్‌తో పోలిస్తే, S9 ఉత్పత్తి యొక్క నిర్వహణ ఖర్చులు సుమారు 19% తగ్గాయి, దీని ఫలితంగా దీర్ఘకాలిక ఆపరేషన్‌లో గణనీయమైన విద్యుత్ ఆదా అవుతుంది.

అధిక కార్యాచరణ విశ్వసనీయత:మెరుగైన కాయిల్ ఎండ్ సపోర్ట్, కొత్త ఇన్సులేషన్ స్ట్రక్చర్ మరియు షార్ట్-సర్క్యూట్-రెసిస్టెంట్ డిజైన్‌తో, ఆకస్మిక షార్ట్ సర్క్యూట్‌లను తట్టుకునే సామర్థ్యం గణనీయంగా మెరుగుపడుతుంది. గ్రిడ్ హెచ్చుతగ్గుల వంటి ప్రతికూల పరిస్థితులలో కూడా స్థిరమైన ఆపరేషన్‌ను నిర్ధారిస్తూ, జాతీయంగా గుర్తింపు పొందిన పరీక్ష కేంద్రంలో ఇది ఆకస్మిక షార్ట్-సర్క్యూట్ పరీక్షల్లో ఉత్తీర్ణత సాధించింది.

చాలా తక్కువ నిర్వహణ ఖర్చులు:పూర్తిగా మూసివేసిన నిర్మాణం దాని సాధారణ సేవా జీవితంలో ట్రాన్స్ఫార్మర్ చమురును భర్తీ చేయవలసిన అవసరాన్ని తొలగిస్తుంది, నిర్వహణ పనిభారం మరియు ఖర్చులను బాగా తగ్గిస్తుంది.

అధిక అనుకూలత & సౌందర్య రూపకల్పన:ముడతలుగల ట్యాంక్ డిజైన్ వేడి వెదజల్లే సామర్థ్యాన్ని మెరుగుపరచడమే కాకుండా, మరింత కాంపాక్ట్ మరియు సౌందర్యపరంగా ఆహ్లాదకరమైన ఉత్పత్తికి దారితీస్తుంది, ఇన్‌స్టాలేషన్ పాదముద్రను తగ్గిస్తుంది.

ఉత్పత్తులు పర్యావరణానికి అనుగుణంగా ఉంటాయి

అప్లికేషన్ దృశ్యాలు

S9 త్రీ ఫేజ్ ఆయిల్-ఫిల్డ్ లో వోల్టేజ్ ట్రాన్స్‌ఫార్మర్‌లు ప్రధానంగా టెర్మినల్ పవర్ డిస్ట్రిబ్యూషన్ అప్లికేషన్‌లలో ఉపయోగించబడతాయి, ఇక్కడ 10kV లేదా 35kV హై-వోల్టేజ్ విద్యుత్‌ను 400V తక్కువ-వోల్టేజ్ విద్యుత్‌గా మార్చాలి. నిర్దిష్ట దృశ్యాలు ఉన్నాయి:

పరివేష్టిత రకం (S9-M సిరీస్): పెట్రోలియం మరియు కెమికల్ ప్రాసెసింగ్ వంటి పరిశ్రమలకు ప్రత్యేకంగా అనుకూలం. ఈ పరిసరాలలో సాధారణంగా పెద్ద మొత్తంలో చమురు మరియు రసాయనాలు ఉంటాయి; పూర్తిగా మూసివున్న నిర్మాణం తినివేయు వాయువులను సమర్థవంతంగా వేరుచేస్తుంది, అంతర్గత భాగాలను రక్షిస్తుంది మరియు సురక్షితమైన ఆపరేషన్‌ను నిర్ధారిస్తుంది.

అన్‌క్లోజ్డ్ టైప్ (S9 సిరీస్):పారిశ్రామిక మరియు మైనింగ్ సంస్థలు, నిర్మాణ స్థలాలు, నివాస సంఘాలు, వాణిజ్య కేంద్రాలు, విమానాశ్రయాలు, రైల్వే స్టేషన్లు మరియు ఇతర సాధారణ పారిశ్రామిక మరియు పౌర భవనాలలో విద్యుత్ పంపిణీ కేంద్రాలుగా విస్తృతంగా ఉపయోగించబడుతుంది.

మౌలిక సదుపాయాలు మరియు వ్యవసాయం:సాధారణంగా సబ్‌వేలు, డ్రిల్లింగ్ ప్లాట్‌ఫారమ్‌లు, చమురు ఉత్పత్తి ప్లాట్‌ఫారమ్‌లు మరియు వివిధ పరికరాల కోసం స్థిరమైన విద్యుత్ సరఫరాను అందించడానికి పట్టణ మరియు గ్రామీణ వ్యవసాయ విద్యుత్ గ్రిడ్‌లలో ఉపయోగిస్తారు.

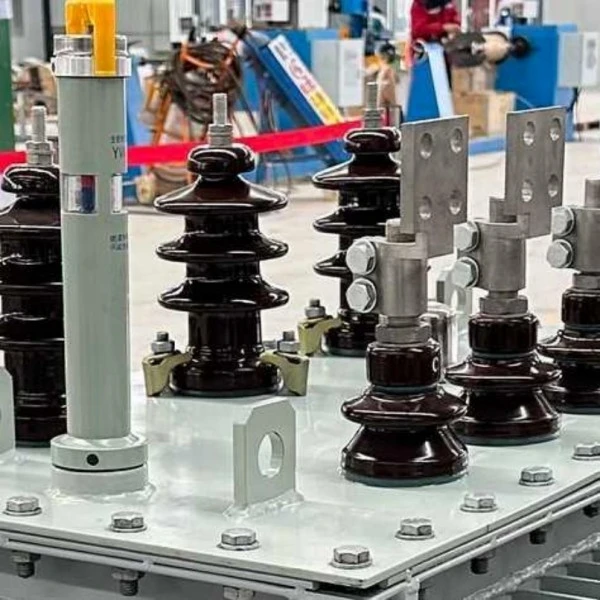

ఉత్పత్తి వివరాలు

మూడు-దశల చమురుతో నిండిన ట్రాన్స్ఫార్మర్ ఉత్పత్తి వివరాలలో విస్తృతమైన ఆప్టిమైజేషన్కు గురైంది. కోర్, కాయిల్స్, ఆయిల్ ట్యాంక్ మరియు ఫాస్టెనర్‌లు వంటి ప్రధాన భాగాల యొక్క శుద్ధి చేసిన డిజైన్ ద్వారా, ఇది తక్కువ నష్టం, అధిక విశ్వసనీయత మరియు నిర్వహణ-రహిత లక్షణాలను సాధిస్తుంది.

ప్రధాన భాగం నిర్మాణం మరియు ప్రక్రియ

తరచుగా అడిగే ప్రశ్నలు

S9 త్రీ ఫేజ్ ఆయిల్-ఇమ్మర్జ్డ్ డిస్ట్రిబ్యూషన్ ట్రాన్స్‌ఫార్మర్ అంటే ఏమిటి?

S9 త్రీ ఫేజ్ ఆయిల్-ఇమ్మర్జ్డ్ డిస్ట్రిబ్యూషన్ ట్రాన్స్‌ఫార్మర్ అనేది 6kV, 10kV, 11kV లేదా 13.8kV వంటి మీడియం-వోల్టేజ్ విద్యుత్‌ను 0.4kV, 0.415kV లేదా 0.433kV వంటి తక్కువ-వోల్టేజ్ విద్యుత్‌కు తగ్గించడానికి ఉపయోగించే పవర్ డిస్ట్రిబ్యూషన్ పరికరం. ఇది పారిశ్రామిక ప్లాంట్లు, వాణిజ్య భవనాలు, నివాస సంఘాలు, మైనింగ్ సైట్లు, వ్యవసాయ విద్యుత్ గ్రిడ్లు మరియు వినియోగ పంపిణీ వ్యవస్థలలో విస్తృతంగా ఉపయోగించబడుతుంది.

S9 ఆయిల్-ఇమ్మర్జ్డ్ ట్రాన్స్‌ఫార్మర్ యొక్క వోల్టేజ్ నిష్పత్తిని అనుకూలీకరించవచ్చా?

అవును. Lugao స్థానిక గ్రిడ్ మరియు ప్రాజెక్ట్ అవసరాలకు అనుగుణంగా వోల్టేజ్ నిష్పత్తిని అనుకూలీకరించవచ్చు. సాధారణ ఎంపికలలో 10kV/0.4kV, 11kV/0.415kV, 13.8kV/0.4kV మరియు ఇతర అనుకూలీకరించిన వోల్టేజ్ కలయికలు ఉన్నాయి. వెక్టర్ సమూహం, ట్యాపింగ్ పరిధి, ఫ్రీక్వెన్సీ మరియు ఉపకరణాలు కూడా అనుకూలీకరించబడతాయి.

ఈ ట్రాన్స్‌ఫార్మర్‌కు ఏ సామర్థ్యం పరిధి అందుబాటులో ఉంది?

S9 ఆయిల్-ఇమ్మర్జ్డ్ డిస్ట్రిబ్యూషన్ ట్రాన్స్‌ఫార్మర్‌ను ప్రాజెక్ట్ అవసరాలకు అనుగుణంగా వివిధ రేట్ సామర్థ్యాలలో సరఫరా చేయవచ్చు. సాధారణ సామర్థ్యాలలో 5kVA, 10kVA, 30kVA, 50kVA, 100kVA, 250kVA, 500kVA, 1000kVA, 1600kVA, 2000kVA మరియు 2500kVA ఉన్నాయి. దయచేసి మీ లోడ్ డిమాండ్ ఆధారంగా తగిన మోడల్ ఎంపిక కోసం Lugaoని సంప్రదించండి.

S9 మరియు S11 ఆయిల్-ఇమ్మర్జ్డ్ ట్రాన్స్‌ఫార్మర్‌ల మధ్య తేడా ఏమిటి?

S9 సిరీస్‌తో పోలిస్తే, దిS11 సిరీస్సాధారణంగా తక్కువ నో-లోడ్ నష్టం మరియు మెరుగైన శక్తి-పొదుపు పనితీరును కలిగి ఉంటుంది. S9 ట్రాన్స్‌ఫార్మర్ దాని స్థిరమైన ఆపరేషన్, పరిణతి చెందిన డిజైన్ మరియు ఖర్చు-ప్రభావం కారణంగా ఇప్పటికీ అనేక పంపిణీ ప్రాజెక్టులలో విస్తృతంగా ఉపయోగించబడుతోంది. తుది ఎంపిక ప్రాజెక్ట్ బడ్జెట్, సామర్థ్య అవసరాలు, స్థానిక ప్రమాణాలు మరియు ఆపరేటింగ్ పరిస్థితులపై ఆధారపడి ఉంటుంది.

S9 చమురుతో నిండిన ట్రాన్స్‌ఫార్మర్ అవుట్‌డోర్ ఇన్‌స్టాలేషన్‌కు అనుకూలంగా ఉందా?

అవును. S9 చమురుతో నిండిన ట్రాన్స్‌ఫార్మర్‌ను బహిరంగ సంస్థాపన కోసం రూపొందించవచ్చు. ఇది సీల్డ్ ఆయిల్ ట్యాంక్, యాంటీ తుప్పు కోటింగ్, ప్రెజర్ రిలీఫ్ వాల్వ్, థర్మామీటర్, ఆయిల్ లెవెల్ ఇండికేటర్ మరియు ప్రాజెక్ట్ అవసరాలకు అనుగుణంగా ఇతర రక్షణ ఉపకరణాలతో అమర్చబడి ఉంటుంది. కఠినమైన వాతావరణాల కోసం, దయచేసి కొటేషన్‌కు ముందు ఎత్తు, పరిసర ఉష్ణోగ్రత, తేమ మరియు కాలుష్య స్థాయిని అందించండి.

ఈ ట్రాన్స్‌ఫార్మర్ ఏ శీతలీకరణ పద్ధతిని ఉపయోగిస్తుంది?

S9 ఆయిల్-ఇమ్మర్జ్డ్ డిస్ట్రిబ్యూషన్ ట్రాన్స్‌ఫార్మర్ సాధారణంగా ONAN కూలింగ్‌ను ఉపయోగిస్తుంది, అంటే ఆయిల్ నేచురల్ ఎయిర్ నేచురల్ కూలింగ్. ట్రాన్స్‌ఫార్మర్ ఆయిల్ వేడిని బదిలీ చేయడానికి ట్యాంక్ లోపల సహజంగా తిరుగుతుంది, అయితే బాహ్య ట్యాంక్ ఉపరితలం సహజ గాలి శీతలీకరణ ద్వారా వేడిని వెదజల్లుతుంది.

Lugao OEM లేదా అనుకూలీకరించిన ట్రాన్స్‌ఫార్మర్ సేవను అందించగలదా?

అవును. Lugao OEM మరియు అనుకూలీకరించిన ట్రాన్స్‌ఫార్మర్ సేవలను అందిస్తుంది. అనుకూలీకరణ ఎంపికలలో రేట్ చేయబడిన సామర్థ్యం, ​​వోల్టేజ్ నిష్పత్తి, ఫ్రీక్వెన్సీ, వెక్టర్ సమూహం, ట్యాపింగ్ పరిధి, ఎన్‌క్లోజర్ డిజైన్, ట్రాన్స్‌ఫార్మర్ ఉపకరణాలు, పెయింటింగ్ కలర్, నేమ్‌ప్లేట్ మరియు ప్యాకేజింగ్ అవసరాలు ఉన్నాయి.

ఉత్పత్తి తర్వాత అమ్మకాల సేవ

1. ట్రాన్స్‌ఫార్మర్‌ను ఇన్‌స్టాల్ చేసి, ఆన్-సైట్‌లో ఆపరేషన్‌లో ఉంచిన తర్వాత, అది లీక్-ఫ్రీగా ఉంటుందని హామీ ఇవ్వబడుతుంది మరియు పెయింట్ పై తొక్క లేదా ఫేడ్ చేయదని హామీ ఇవ్వబడుతుంది. 5 సంవత్సరాల వారంటీ అందించబడుతుంది; వారంటీ వ్యవధిలో సాధారణ ఉపయోగంలో సంభవించే ఏవైనా నాణ్యత సమస్యలు వారంటీ పరిధిలోకి వస్తాయి.

2. అన్ని ఉత్పత్తులు జీవితకాల సేవ ద్వారా కవర్ చేయబడతాయి, ఉత్పత్తి ఉపకరణాల సంపూర్ణతను నిర్ధారిస్తుంది.

3. సేవా జీవితం 30 సంవత్సరాల కంటే తక్కువ కాదు.

4. పరికరాలు విఫలమైన సందర్భంలో, కొనుగోలుదారు నుండి నోటిఫికేషన్ స్వీకరించిన ఒక గంటలోపు సరఫరాదారు ప్రతిస్పందిస్తారు మరియు దేశీయంగా 24 గంటలలోపు సాంకేతిక సిబ్బందిని సైట్‌కు పంపుతారు.

సేవా నిబద్ధత

1. మా ఉత్పత్తులు ISO9001-2015 నాణ్యత నిర్వహణ సిస్టమ్ అవసరాలకు అనుగుణంగా తయారు చేయబడతాయి, ఫ్యాక్టరీ నుండి నిష్క్రమించే ముందు 100% ఉత్పత్తి నాణ్యతను నిర్ధారిస్తుంది.

2. కస్టమర్ సంతృప్తిని నిర్ధారించడానికి మా కంపెనీ సమగ్ర ప్రీ-సేల్స్, సేల్స్ మరియు అమ్మకాల తర్వాత సేవలను అందిస్తుంది.

1. మా కంపెనీ 60 నెలల వారంటీని అందిస్తుంది. ఏదైనా నాణ్యత సమస్యలు ఎదురైనప్పుడు, మేము ఉచితంగా ఉత్పత్తిని రిపేర్ చేస్తాము లేదా భర్తీ చేస్తాము, 100% కస్టమర్ సంతృప్తిని అందిస్తాము.

ట్రాన్స్ఫార్మర్ల రూపకల్పన మరియు పరీక్ష క్రింది ప్రమాణాలకు అనుగుణంగా ఉండాలి:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《పవర్ ట్రాన్స్‌ఫార్మర్లు》

GB/T6451-2015 《ఆయిల్-ఇమ్మర్స్డ్ పవర్ ట్రాన్స్‌ఫార్మర్‌ల కోసం స్పెసిఫికేషన్ మరియు టెక్నికల్ అవసరాలు》

JB/T3837-2010 《ట్రాన్స్‌ఫార్మర్ ఉత్పత్తుల కోసం టైప్ హోదాలను కంపైల్ చేసే విధానం》

GB/T311.1-3.11-97 《హై వోల్టేజ్ ట్రాన్స్‌మిషన్ మరియు ట్రాన్స్‌ఫర్మేషన్ ఎక్విప్‌మెంట్ కోసం ఇన్సులేషన్ కోఆర్డినేషన్ మరియు హై వోల్టేజ్ టెస్టింగ్ టెక్నిక్స్》

GB10237-88 《పవర్ ట్రాన్స్‌ఫార్మర్‌ల కోసం ఇన్సులేషన్ స్థాయిలు మరియు విద్యుద్వాహక పరీక్షలు-బాహ్య ఇన్సులేషన్ ఎయిర్ క్లియరెన్స్‌లు

GB7595-87 《సేవలో ట్రాన్స్‌ఫార్మర్ ఆయిల్ కోసం నాణ్యత ప్రమాణం》

GB7328-87 《ట్రాన్స్‌ఫార్మర్‌ల కోసం ధ్వని స్థాయిని కొలవడం》

GB7534-87 《పాక్షిక ఉత్సర్గ కొలత》

GB/T15164-94 《ఆయిల్-ఇమ్మర్స్డ్ పవర్ ట్రాన్స్‌ఫార్మర్‌ల కోసం లోడింగ్ గైడ్》

DL/T586-95 《పవర్ ఎక్విప్‌మెంట్ వినియోగదారుల తయారీ పర్యవేక్షణ కోసం సాంకేతిక మార్గదర్శి》

GB/T311.1-3.11-97 《హై వోల్టేజ్ ట్రాన్స్‌మిషన్ మరియు ట్రాన్స్‌ఫర్మేషన్ ఎక్విప్‌మెంట్ కోసం ఇన్సులేషన్ కోఆర్డినేషన్ మరియు హై వోల్టేజ్ టెస్టింగ్ టెక్నిక్స్》

GB2536-1990 《ట్రాన్స్‌ఫార్మర్ ఆయిల్》

JB/T56011-92 《ఆయిల్-ఇమ్మర్స్డ్ పవర్ ట్రాన్స్‌ఫార్మర్‌ల కోసం ఉత్పత్తి నాణ్యత వర్గీకరణ》

ZBK41005-89 《6-220KV ట్రాన్స్‌ఫార్మర్ల ధ్వని స్థాయి
