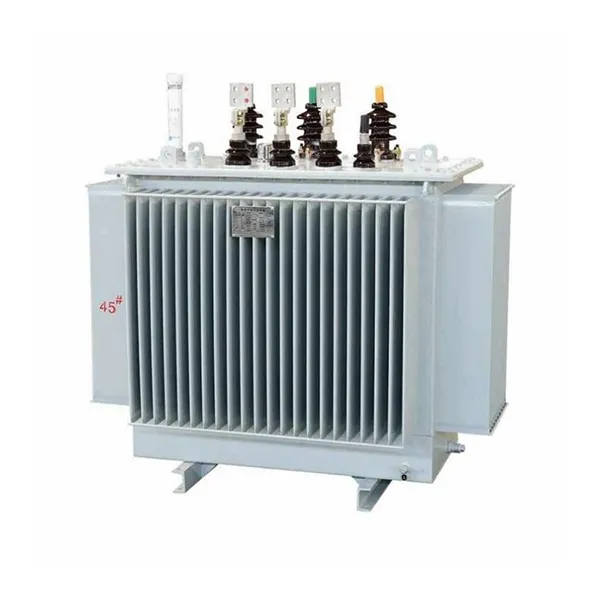

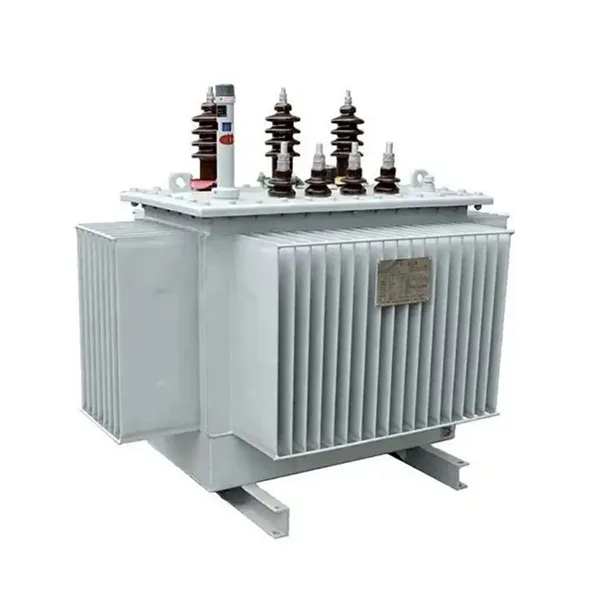

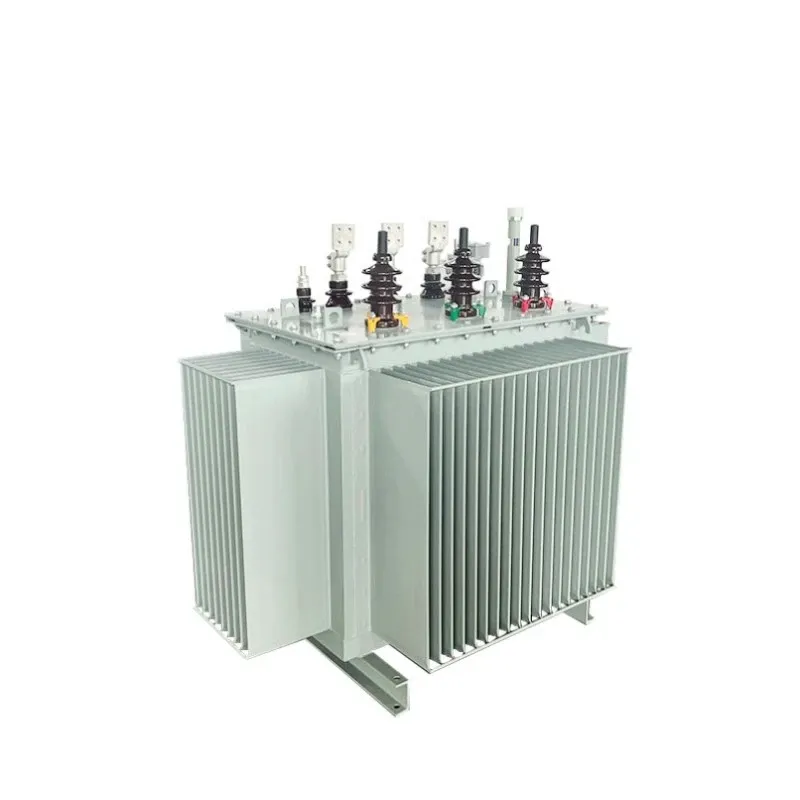

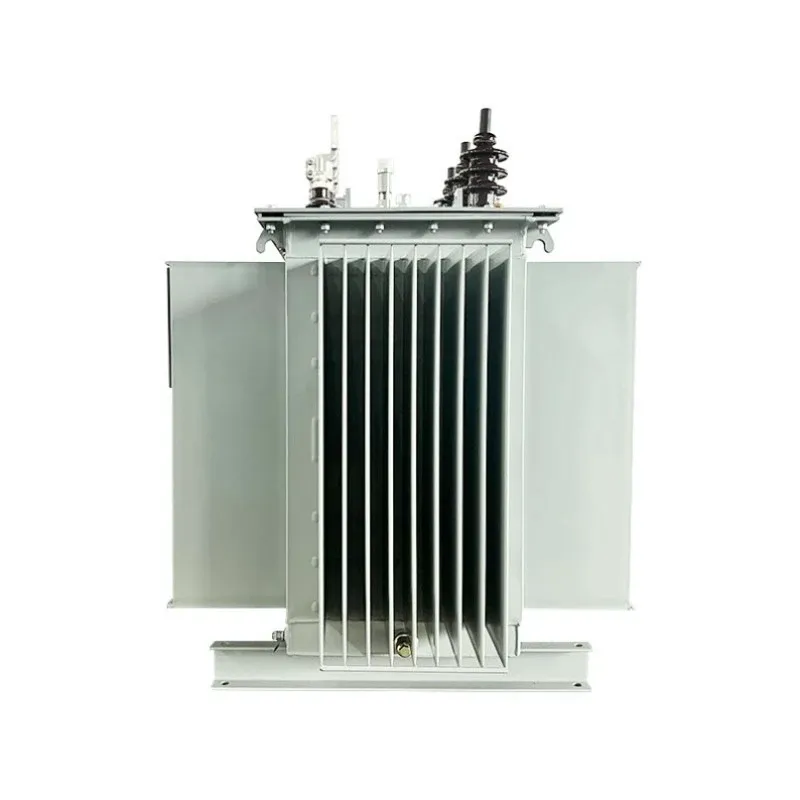

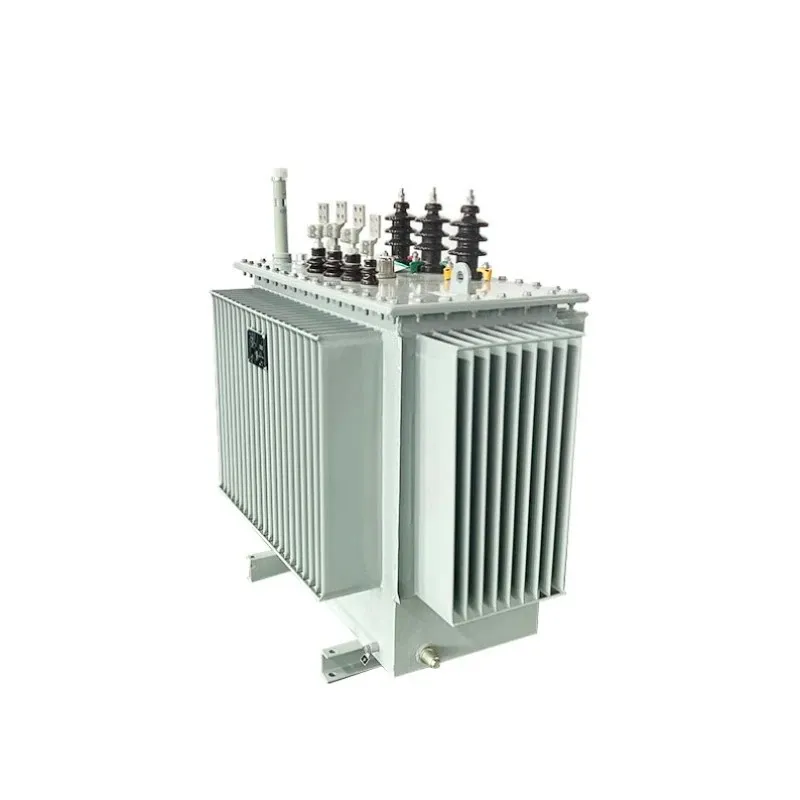

అధిక ఫ్రీక్వెన్సీ ఆయిల్-కూల్డ్ ఎలక్ట్రికల్ ట్రాన్స్‌ఫార్మర్

లుగావో పవర్ ద్వారా హై ఫ్రీక్వెన్సీ ఆయిల్-కూల్డ్ ఎలక్ట్రికల్ ట్రాన్స్‌ఫార్మర్ ప్రత్యేకంగా 1kHz నుండి 20kHz వరకు ఫ్రీక్వెన్సీల వద్ద పనిచేసేలా రూపొందించబడింది, ఇది ఆధునిక PWM ఇన్వర్టర్‌లు, ఇండక్షన్ హీటింగ్ పరికరాలు మరియు ఎలక్ట్రిక్ వెహికల్ ఛార్జింగ్ స్టేషన్‌లకు కీలకమైన అవసరం. అధిక పౌనఃపున్యాల వద్ద అధిక ప్రధాన నష్టాలతో బాధపడే ప్రామాణిక 50/60Hz ట్రాన్స్‌ఫార్మర్‌ల వలె కాకుండా, మా యూనిట్‌లు ప్రత్యేకమైన చమురు-మునిగి శీతలీకరణ వ్యవస్థతో కలిపి అధునాతన నిరాకార మిశ్రమం లేదా ధాన్యం-ఆధారిత సిలికాన్ స్టీల్ కోర్‌లను ఉపయోగిస్తాయి.

ఈ డిజైన్ హై-ఫ్రీక్వెన్సీ ఆపరేషన్‌లో సాధారణమైన "స్కిన్ ఎఫెక్ట్" మరియు సామీప్య ప్రభావ నష్టాలను సమర్థవంతంగా నిర్వహిస్తుంది. చమురు ఒక ఉన్నత విద్యుద్వాహక అవాహకం వలె పని చేస్తుంది, అధిక వోల్టేజ్‌ను తట్టుకోగల సామర్థ్యాన్ని అందించడమే కాకుండా కోర్ మరియు వైండింగ్‌ల నుండి వేడిని సమర్థవంతంగా వెదజల్లుతుంది. ఇది కాంపాక్ట్ పాదముద్ర, అధిక శక్తి-బరువు నిష్పత్తి మరియు కఠినమైన పర్యావరణ పరిస్థితులలో అసాధారణమైన విశ్వసనీయతకు దారితీస్తుంది.

ఉత్పత్తి పారామితులు (స్పెసిఫికేషన్)

మా సాంకేతిక బృందం మీ నిర్దిష్ట అవసరాల ఆధారంగా అనుకూలీకరించవచ్చు. హై ఫ్రీక్వెన్సీ ఆయిల్-కూల్డ్ ఎలక్ట్రికల్ ట్రాన్స్‌ఫార్మర్ కోసం ప్రామాణిక శ్రేణులు క్రింద ఉన్నాయి:

ఉత్పత్తి ఫీచర్లు & అప్లికేషన్ (Q&A ఫార్మాట్)

ప్ర: హై-ఫ్రీక్వెన్సీ అప్లికేషన్ల కోసం ఎయిర్-కూలింగ్ కంటే ఆయిల్-కూలింగ్‌ను ఎందుకు ఎంచుకోవాలి?

A: హై-ఫ్రీక్వెన్సీ ఆపరేషన్ "స్కిన్ ఎఫెక్ట్"ని సృష్టిస్తుంది, ఇక్కడ కండక్టర్ ఉపరితలంపై కరెంట్ ప్రవహిస్తుంది, తీవ్రమైన స్థానికీకరించిన వేడిని ఉత్పత్తి చేస్తుంది. కాంపాక్ట్ డిజైన్‌లకు గాలి శీతలీకరణ తరచుగా సరిపోదు. మా ఆయిల్-కూల్డ్ సొల్యూషన్ గాలి కంటే 10x మరింత సమర్థవంతంగా వేడిని వెలికితీసే అధిక విద్యుద్వాహక ద్రవంతో వైండింగ్‌లను చుట్టుముడుతుంది. ఇది హాట్ స్పాట్‌లను నివారిస్తుంది, ఇన్సులేషన్ జీవితాన్ని పొడిగిస్తుంది మరియు 50°C పరిసర వాతావరణంలో కూడా 100% డ్యూటీ సైకిల్ ఆపరేషన్‌ను నిర్వహించడానికి అధిక ఫ్రీక్వెన్సీ ఆయిల్-కూల్డ్ ఎలక్ట్రికల్ ట్రాన్స్‌ఫార్మర్‌ని అనుమతిస్తుంది.

ప్ర: అధిక పౌనఃపున్యాల వద్ద "పరాన్నజీవి కెపాసిటెన్స్" సమస్యను లుగావో పవర్ ఎలా పరిష్కరిస్తుంది?

A: ఇది ఒక క్లిష్టమైన నొప్పి పాయింట్. అధిక ఫ్రీక్వెన్సీ పరాన్నజీవి కెపాసిటెన్స్‌ని పెంచుతుంది, ఇది EMI శబ్దం మరియు డ్రైవర్ వైఫల్యానికి దారితీస్తుంది. Lugao Power Co., Ltd. వద్ద, మేము ఆయిల్ ఇమ్మర్షన్‌కు ప్రత్యేకమైన DMD (డాక్రాన్ మైలార్ డాక్రాన్) ఇన్సులేషన్ అవరోధంతో కలిపి ప్రత్యేకమైన ఇంటర్‌లీవ్డ్ వైండింగ్ టెక్నిక్‌ని ఉపయోగిస్తాము. ఇది ప్రామాణిక లేయర్-గాయం డిజైన్‌లతో పోలిస్తే పరాన్నజీవి కెపాసిటెన్స్‌ను సుమారు 30% తగ్గిస్తుంది, శుభ్రమైన స్విచింగ్ వేవ్‌ఫారమ్‌లను నిర్ధారిస్తుంది.

ప్ర: ఈ నిర్దిష్ట ఆయిల్-కూల్డ్ హై-ఫ్రీక్వెన్సీ మోడల్ ఏ పరిశ్రమలలో ఉపయోగించబడుతుంది?

A: హై ఫ్రీక్వెన్సీ ఆయిల్-కూల్డ్ ఎలక్ట్రికల్ ట్రాన్స్‌ఫార్మర్ కఠినమైన పరిస్థితుల్లో రాణిస్తుంది.

1. పునరుత్పాదక శక్తి: విండ్ కన్వర్టర్లు మరియు సోలార్ PV ఇన్వర్టర్లు (గ్రిడ్ ఐసోలేషన్).

2. మెరైన్ & డీప్ సీ: ROVలు మరియు షిప్‌బోర్డ్ పవర్ (ఉప్పు స్ప్రే మరియు వైబ్రేషన్ స్థిరంగా ఉంటాయి).

3. EV ఛార్జింగ్: కాంపాక్ట్ పాదముద్రలు అవసరమయ్యే హై-పవర్ ఆఫ్-బోర్డ్ రాపిడ్ ఛార్జర్‌లు.

4. రైల్వేలు: హై-స్పీడ్ రైళ్లకు సహాయక విద్యుత్ సరఫరా.

ప్ర: చమురు నిర్వహణ షెడ్యూల్ ఏమిటి?

జ: కనిష్ట. ఆర్సింగ్ కారణంగా చమురును క్షీణింపజేసే ప్రామాణిక పవర్ ట్రాన్స్‌ఫార్మర్‌ల వలె కాకుండా, మా హై-ఫ్రీక్వెన్సీ యూనిట్లు తక్కువ స్థిరమైన-స్టేట్ ఫ్లక్స్‌తో పనిచేస్తాయి. మేము ప్రతి సంవత్సరం విద్యుద్వాహక శక్తి పరీక్షను సిఫార్సు చేస్తున్నాము, అయితే సీలు చేయబడిన, ఆక్సిజన్ లేని నిర్మాణం కారణంగా చమురు సాధారణంగా 10+ సంవత్సరాలు ఉంటుంది.

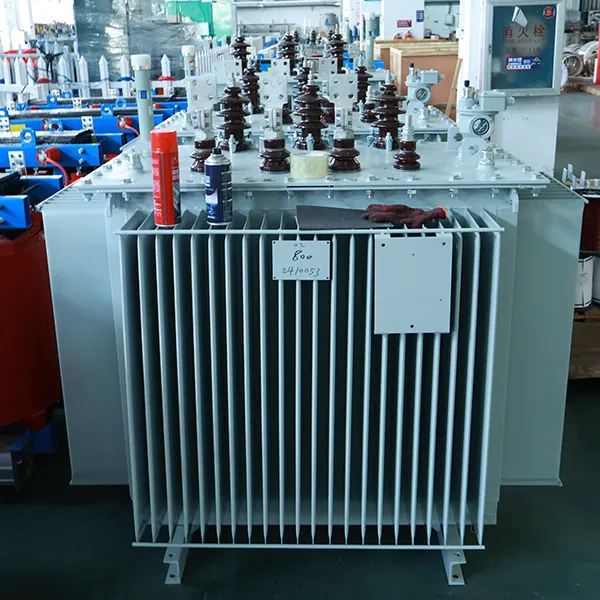

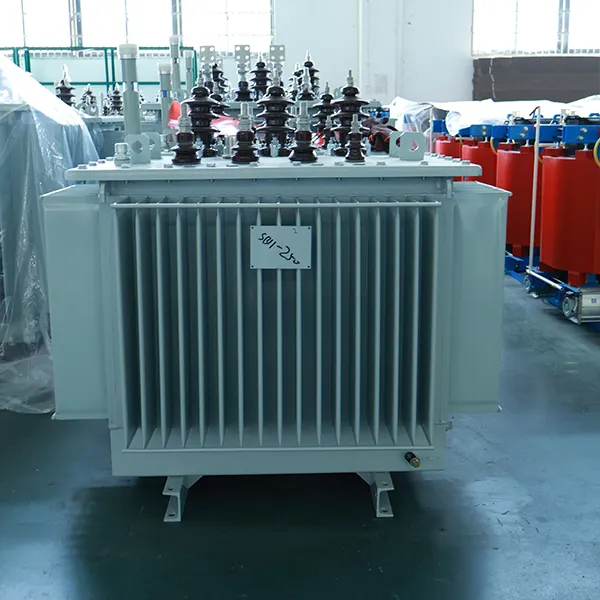

ఉత్పత్తి వివరాలు & నాణ్యత హామీ

కోర్ తయారీ

సిలికాన్ స్టీల్‌పై బర్ర్స్ <0.02mm ఉండేలా చూసుకోవడానికి మేము ZDKH-75 హై-స్పీడ్ స్లిట్టింగ్ లైన్‌లను ఉపయోగిస్తాము. అధిక ఫ్రీక్వెన్సీ ఆయిల్-కూల్డ్ ఎలక్ట్రికల్ ట్రాన్స్‌ఫార్మర్ కోసం, అధిక స్విచ్చింగ్ వేగంతో ఎడ్డీ కరెంట్ నష్టాలను తగ్గించడానికి ఈ ఖచ్చితత్వం చాలా ముఖ్యమైనది.

వైండింగ్ & అసెంబ్లీ

ఖచ్చితమైన ఉద్రిక్తతను నిర్ధారించడానికి CNC-నియంత్రిత యంత్రాలపై వైండింగ్‌లు ఉత్పత్తి చేయబడతాయి. మూసివేసిన తర్వాత, చమురును ప్రవేశపెట్టడానికి ముందు ప్రతి యూనిట్ వాక్యూమ్ ప్రెజర్ ఇంప్రెగ్నేషన్ (VPI) ప్రక్రియకు లోనవుతుంది. ఇది సెల్యులోజ్ ఇన్సులేషన్ నుండి మొత్తం తేమను తొలగిస్తుంది, ఆపరేషన్ సమయంలో హైడ్రోజన్ అవుట్‌గ్యాసింగ్‌ను నిరోధిస్తుంది.

"లుగావో" పోలిక ప్రయోజనం

లుగావో పవర్ కో., లిమిటెడ్‌ని ఎందుకు ఎంచుకోవాలి?

మేము కేవలం ఫ్యాక్టరీ కాదు; మేము పరిష్కార ప్రదాత. చాలా మంది సరఫరాదారులు "హై వోల్టేజ్" లేదా "డ్రై టైప్" యూనిట్లను అందజేస్తుండగా, కొంతమంది అధిక ఫ్రీక్వెన్సీ ఆయిల్-కూల్డ్ ఎలక్ట్రికల్ ట్రాన్స్‌ఫార్మర్ డిజైన్‌లో ఫిజిక్స్‌పై పట్టు సాధిస్తారు. మేము షార్ట్-సర్క్యూట్ మరియు హీట్-రన్ పరీక్షలతో సహా పూర్తి టైప్-టెస్ట్ నివేదికలను అందిస్తాము. మా లాజిస్టిక్స్ బృందం గ్లోబల్ సీ/ఎయిర్ ఫ్రైట్ కోసం ప్రొఫెషనల్ ప్యాకేజింగ్ (ISO 6583 సర్టిఫైడ్ వుడ్ + షాక్ అబ్జార్బర్స్)ను నిర్ధారిస్తుంది.

క్లయింట్ సేకరణ తరచుగా అడిగే ప్రశ్నలు

Q1: మీరు నా IGBT స్విచింగ్ సర్క్యూట్‌కు సరిపోయేలా ఇంపెడెన్స్‌ని అనుకూలీకరించగలరా?

జ: అవును. మేము లీకేజ్ ఇండక్టెన్స్ను ఖచ్చితంగా సర్దుబాటు చేస్తాము. మీ స్విచ్చింగ్ ఫ్రీక్వెన్సీ (ఉదా., 16kHz) మరియు టోపోలాజీ (పూర్తి వంతెన/LLC) అందించండి మరియు మేము సరిపోయేలా హై ఫ్రీక్వెన్సీ ఆయిల్-కూల్డ్ ఎలక్ట్రికల్ ట్రాన్స్‌ఫార్మర్‌ని డిజైన్ చేస్తాము.

Q2: MOQ అంటే ఏమిటి?

జ: ఒక ముక్క. మేము భారీ ఉత్పత్తికి ముందు ప్రోటోటైప్ డెవలప్‌మెంట్ మరియు చిన్న-బ్యాచ్ పైలట్ ప్రాజెక్ట్‌లకు మద్దతు ఇస్తాము.

Q3: రవాణా సమయంలో చమురు లీకేజీని మీరు ఎలా నిరోధించగలరు?

A: మేము మీ ప్రాధాన్యతను బట్టి "పొడి" (చమురు వేరు) లేదా "నిండిన" యూనిట్లను రవాణా చేస్తాము. నిండినట్లయితే, షిప్పింగ్‌కు ముందు సున్నా పీడన తగ్గుదలని ధృవీకరించడానికి మేము ట్యాంక్‌ను పొడి గాలితో 0.03MPaకి 12 గంటల పాటు ఒత్తిడి చేస్తాము.

Q4: మీరు పరీక్ష కోసం నమూనాలను అందిస్తారా?

జ: ఖచ్చితంగా. మేము కస్టమర్‌లను వారి ప్రస్తుత సరఫరాదారులకు వ్యతిరేకంగా మా సమర్థతా కొలమానాలను పరీక్షించమని ప్రోత్సహిస్తాము. అధిక ఫ్రీక్వెన్సీ ఆయిల్-కూల్డ్ ఎలక్ట్రికల్ ట్రాన్స్‌ఫార్మర్ థర్మల్ ఇమేజింగ్ పరీక్షలలో ప్రామాణిక యూనిట్‌లను అధిగమిస్తుందని మేము విశ్వసిస్తున్నాము.

ట్రాన్స్ఫార్మర్ల రూపకల్పన మరియు పరీక్ష క్రింది ప్రమాణాలకు అనుగుణంగా ఉండాలి:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《పవర్ ట్రాన్స్‌ఫార్మర్లు》

GB/T6451-2015 《ఆయిల్-ఇమ్మర్స్డ్ పవర్ ట్రాన్స్‌ఫార్మర్‌ల కోసం స్పెసిఫికేషన్ మరియు టెక్నికల్ అవసరాలు》

JB/T3837-2010 《ట్రాన్స్‌ఫార్మర్ ఉత్పత్తుల కోసం టైప్ హోదాలను కంపైల్ చేసే విధానం》

GB/T311.1-3.11-97 《హై వోల్టేజ్ ట్రాన్స్‌మిషన్ మరియు ట్రాన్స్‌ఫర్మేషన్ ఎక్విప్‌మెంట్ కోసం ఇన్సులేషన్ కోఆర్డినేషన్ మరియు హై వోల్టేజ్ టెస్టింగ్ టెక్నిక్స్》

GB10237-88 《పవర్ ట్రాన్స్‌ఫార్మర్‌ల కోసం ఇన్సులేషన్ స్థాయిలు మరియు విద్యుద్వాహక పరీక్షలు-బాహ్య ఇన్సులేషన్ ఎయిర్ క్లియరెన్స్‌లు

GB7595-87 《సేవలో ట్రాన్స్‌ఫార్మర్ ఆయిల్ కోసం నాణ్యత ప్రమాణం》

GB7328-87 《ట్రాన్స్‌ఫార్మర్‌ల కోసం ధ్వని స్థాయిని కొలవడం》

GB7534-87 《పాక్షిక ఉత్సర్గ కొలత》

GB/T15164-94 《ఆయిల్-ఇమ్మర్స్డ్ పవర్ ట్రాన్స్‌ఫార్మర్‌ల కోసం లోడింగ్ గైడ్》

DL/T586-95 《పవర్ ఎక్విప్‌మెంట్ వినియోగదారుల తయారీ పర్యవేక్షణ కోసం సాంకేతిక మార్గదర్శి》

GB/T311.1-3.11-97 《హై వోల్టేజ్ ట్రాన్స్‌మిషన్ మరియు ట్రాన్స్‌ఫర్మేషన్ ఎక్విప్‌మెంట్ కోసం ఇన్సులేషన్ కోఆర్డినేషన్ మరియు హై వోల్టేజ్ టెస్టింగ్ టెక్నిక్స్》

GB2536-1990 《ట్రాన్స్‌ఫార్మర్ ఆయిల్》

JB/T56011-92 《ఆయిల్-ఇమ్మర్స్డ్ పవర్ ట్రాన్స్‌ఫార్మర్‌ల కోసం ఉత్పత్తి నాణ్యత వర్గీకరణ》

ZBK41005-89 《6-220KV ట్రాన్స్‌ఫార్మర్ల ధ్వని స్థాయి
