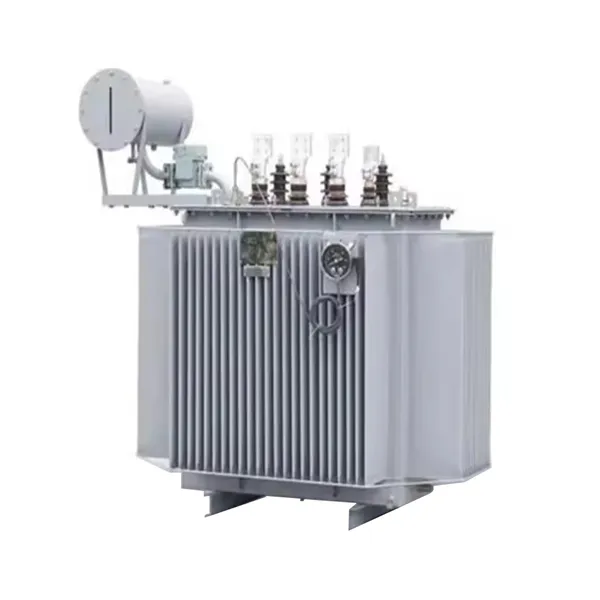

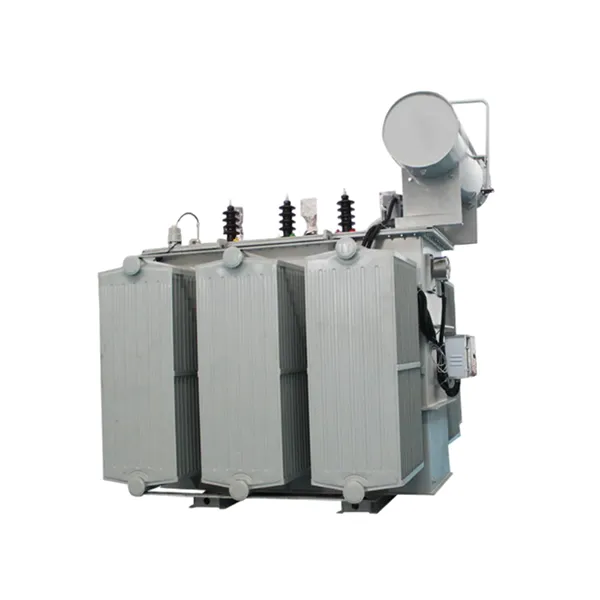

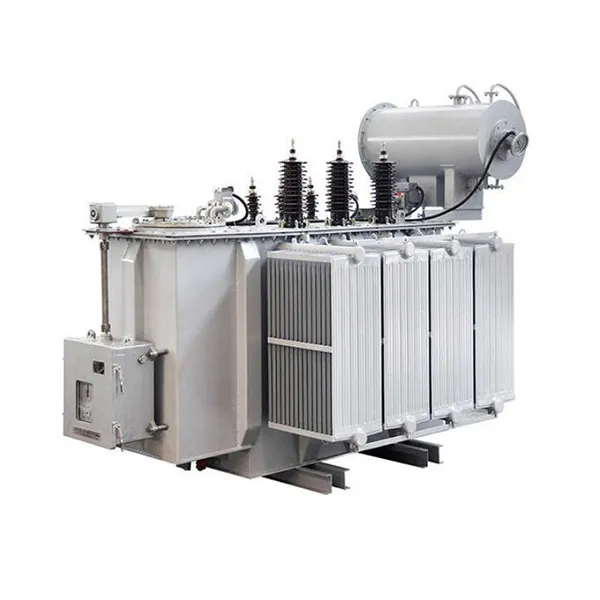

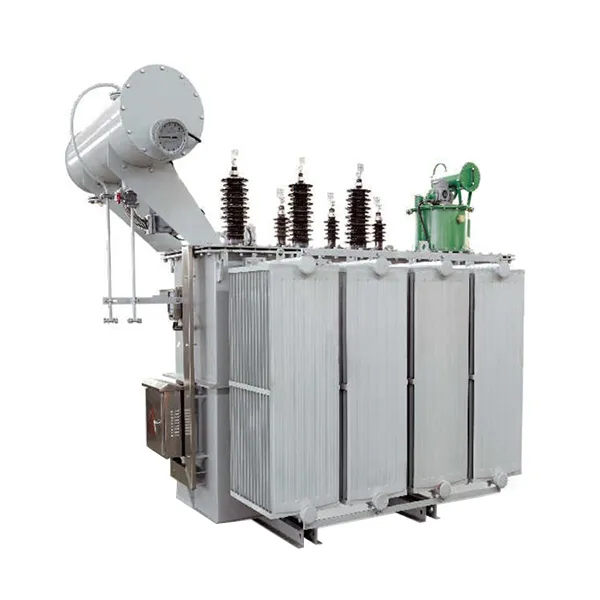

500kva ఆయిల్ ఇమ్మర్జ్డ్ అవుట్‌డోర్ హై వోల్టేజ్ ట్రాన్స్‌ఫార్మర్

ఈ మూడు-దశల ఆయిల్-ఇమ్మర్జ్డ్ అవుట్‌డోర్ హై-వోల్టేజ్ ట్రాన్స్‌ఫార్మర్, 500kVA వద్ద రేట్ చేయబడింది, ఇది 10kV లేదా 35kV వంటి అధిక వోల్టేజ్‌లను 0.4kV వంటి తక్కువ వోల్టేజ్ స్థాయిలకు తగ్గించడానికి రూపొందించబడింది, ఇది టెర్మినల్ డిస్ట్రిబ్యూషన్ సిస్టమ్‌లకు అనువైనదిగా చేస్తుంది. ట్రాన్స్‌ఫార్మర్ ఒక స్టెప్డ్ ల్యాప్ జాయింట్ డిజైన్‌తో అధిక-పారగమ్యత కోల్డ్-రోల్డ్ గ్రెయిన్-ఓరియెంటెడ్ సిలికాన్ స్టీల్‌తో నిర్మించిన కోర్ని కలిగి ఉంది, ఇది హిస్టెరిసిస్ మరియు ఎడ్డీ కరెంట్ నష్టాలను సమర్థవంతంగా తగ్గిస్తుంది. నో-లోడ్ లాస్ విలువలు జాతీయ ప్రమాణాలను గణనీయంగా అధిగమించాయి.

అధిక-వోల్టేజ్ మరియు తక్కువ-వోల్టేజ్ వైండింగ్‌లు రెండూ ఆక్సిజన్ లేని రాగి కండక్టర్ల నుండి తయారు చేయబడతాయి. తక్కువ-వోల్టేజ్ వైండింగ్ రేఖాంశ చమురు నాళాలతో రేకు-గాయం కాన్ఫిగరేషన్‌ను స్వీకరిస్తుంది, మెకానికల్ బలాన్ని మరియు షార్ట్-సర్క్యూట్ తట్టుకునే సామర్థ్యాన్ని గణనీయంగా మెరుగుపరుస్తుంది. పూర్తిగా మూసివున్న ముడతలుగల ట్యాంక్ డిజైన్ ఆయిల్ వాల్యూమ్ మార్పులకు స్వయంచాలకంగా భర్తీ చేస్తున్నప్పుడు అద్భుతమైన వేడి వెదజల్లుతుంది. ఈ డిజైన్ ఇన్సులేటింగ్ ఆయిల్ మరియు పరిసర గాలి మధ్య సంబంధాన్ని నిరోధిస్తుంది, చమురు ఆక్సీకరణ మరియు తేమ ప్రవేశాన్ని తొలగిస్తుంది, తద్వారా సేవా జీవితాన్ని పొడిగిస్తుంది.

ఆయిల్-ఇమ్మర్జ్డ్ ట్రాన్స్‌ఫార్మర్ గ్రిడ్ వోల్టేజ్ హెచ్చుతగ్గులకు అనుగుణంగా బహుళ ట్యాపింగ్ పరిధులను (±5%, ±2×2.5%) సపోర్ట్ చేస్తుంది. దీని కాంపాక్ట్, దృఢమైన నిర్మాణ సూట్ పోల్-మౌంటెడ్, ప్లాట్‌ఫారమ్ లేదా గ్రౌండ్-లెవల్ అవుట్‌డోర్ ఇన్‌స్టాలేషన్‌లు, విభిన్న వాతావరణ పరిస్థితులలో విశ్వసనీయ పనితీరును నిర్ధారిస్తుంది.

ఉత్పత్తి పరామితి (స్పెసిఫికేషన్)

ఉత్పత్తి ఫీచర్ మరియు అప్లికేషన్

కీ ఫీచర్లు

అధిక శక్తి సామర్థ్యం: అధిక-పారగమ్యత కలిగిన సిలికాన్ స్టీల్ మరియు ఆప్టిమైజ్ చేయబడిన కోర్ స్ట్రక్చర్‌ను ఉపయోగిస్తుంది, సాంప్రదాయ ఉత్పత్తులతో పోలిస్తే 15% పైగా నో-లోడ్ నష్టాన్ని తగ్గిస్తుంది, పరికరాల జీవితకాలంలో కొలవగల శక్తి పొదుపులను అందిస్తుంది.

పూర్తిగా మూసివున్న నిర్మాణం: ముడతలు పెట్టిన ట్యాంక్ డిజైన్ కన్జర్వేటర్ అవసరాన్ని తొలగిస్తుంది, చమురు ఆక్సీకరణ మరియు తేమ శోషణను నిరోధిస్తుంది, నిర్వహణ-రహిత ఆపరేషన్‌ను అనుమతిస్తుంది.

సుపీరియర్ వెదర్ రెసిస్టెన్స్: -25°C నుండి +40°C వరకు పరిసర ఉష్ణోగ్రతలలో మరియు 1000 మీటర్ల ఎత్తులో విశ్వసనీయంగా పనిచేస్తుంది. IP54 రక్షణ దుమ్ము మరియు వర్షానికి నిరోధకతను నిర్ధారిస్తుంది.

అధిక షార్ట్-సర్క్యూట్ తట్టుకునే సామర్థ్యం: వైండింగ్‌లు గ్రిడ్ లోపాల సమయంలో భద్రతను నిర్ధారించడానికి షార్ట్-సర్క్యూట్ ఇంపాక్ట్ టెస్ట్‌లలో ఉత్తీర్ణత సాధించి, బలమైన బిగింపు వ్యవస్థతో యాంత్రికంగా బలోపేతం చేయబడతాయి.

ఫ్లెక్సిబుల్ ఇన్‌స్టాలేషన్: కాంపాక్ట్ కొలతలు పోల్-మౌంటెడ్, ప్లాట్‌ఫారమ్ లేదా గ్రౌండ్-లెవల్ ఇన్‌స్టాలేషన్‌కు మద్దతు ఇస్తుంది, పట్టణ మరియు గ్రామీణ సైట్ పరిమితులకు అనుగుణంగా ఉంటాయి.

ప్రధాన అప్లికేషన్ దృశ్యాలు

అర్బన్ పవర్ డిస్ట్రిబ్యూషన్ నెట్‌వర్క్‌లు: విశ్వసనీయ టెర్మినల్ పంపిణీ అవసరమయ్యే నివాస ప్రాంతాలు, వాణిజ్య జిల్లాలు మరియు పారిశ్రామిక పార్కులకు అనుకూలం.

పారిశ్రామిక సౌకర్యాలు: ఉత్పాదక ప్లాంట్లు, ప్రాసెసింగ్ లైన్లు మరియు భారీ యంత్రాలకు స్థిరమైన తక్కువ-వోల్టేజీ శక్తిని అందిస్తుంది, హెచ్చుతగ్గుల భారాలను సులభంగా నిర్వహిస్తుంది.

రెన్యూవబుల్ ఎనర్జీ ప్రాజెక్ట్‌లు: స్టెప్-అప్ లేదా డిస్ట్రిబ్యూషన్ అప్లికేషన్‌ల కోసం ఫోటోవోల్టాయిక్ మరియు విండ్ పవర్ జనరేషన్ సిస్టమ్‌లలో విస్తృతంగా ఉపయోగించబడుతుంది, బాహ్య వాతావరణాలకు బలమైన అనుకూలతతో.

మౌలిక సదుపాయాల నిర్మాణం: విమానాశ్రయాలు, సబ్‌వే వ్యవస్థలు, ఆసుపత్రులు మరియు డేటా సెంటర్‌లలో అధిక విద్యుత్ సరఫరా విశ్వసనీయత కీలకం.

తాత్కాలిక మరియు అత్యవసర విద్యుత్ సరఫరా: కాంపాక్ట్ మరియు రవాణా చేయదగిన డిజైన్ తాత్కాలిక సబ్‌స్టేషన్‌లు లేదా అత్యవసర మరమ్మత్తు దృశ్యాలకు అనువైనదిగా చేస్తుంది.

ఉత్పత్తి వివరాలు

కోర్ మెటీరియల్ మరియు తయారీ ప్రక్రియ

కోర్ 45° స్టెప్డ్ ల్యాప్ జాయింట్ డిజైన్‌తో అధిక-పారగమ్యత కోల్డ్-రోల్డ్ గ్రెయిన్-ఓరియెంటెడ్ సిలికాన్ స్టీల్‌ను ఉపయోగించి తయారు చేయబడింది. కోర్ లామినేషన్‌లు ఖచ్చితత్వంతో కత్తిరించబడతాయి మరియు గట్టి జాయింట్లు మరియు ఏకరీతి అయస్కాంత మార్గాలను నిర్ధారించడానికి స్వయంచాలకంగా పేర్చబడి ఉంటాయి. కోర్ సెమీ-డ్రై గ్లాస్ టేప్‌తో సురక్షితంగా కట్టుబడి ఉంటుంది, కంపనం మరియు శబ్దాన్ని తగ్గించడంతోపాటు ఎటువంటి లోడ్ నష్టాలను తగ్గిస్తుంది.

వైండింగ్ నిర్మాణం

అధిక-వోల్టేజ్ మరియు తక్కువ-వోల్టేజ్ వైండింగ్‌లు రెండూ ఆక్సిజన్ లేని రాగి కండక్టర్‌లను ఉపయోగించి గాయపరచబడతాయి, ఇవి అధిక విద్యుత్ వాహకత మరియు తక్కువ నిరోధక నష్టాలను అందిస్తాయి. తక్కువ-వోల్టేజ్ వైండింగ్ ఏకరీతి ఇంటర్-లేయర్ ఇన్సులేషన్ మరియు లాంగిట్యూడినల్ ఆయిల్ డక్ట్‌లతో రేకు-గాయం కాన్ఫిగరేషన్‌ను స్వీకరిస్తుంది, ఇది మెకానికల్ బలాన్ని మరియు షార్ట్-సర్క్యూట్ తట్టుకునే సామర్థ్యాన్ని గణనీయంగా పెంచుతుంది.

ఇన్సులేషన్ మరియు శీతలీకరణ వ్యవస్థ

అధిక-నాణ్యత మినరల్ ఇన్సులేటింగ్ ఆయిల్ విద్యుద్వాహక మాధ్యమం మరియు శీతలకరణిగా పనిచేస్తుంది, ఇది అద్భుతమైన రసాయన స్థిరత్వం మరియు విద్యుద్వాహక శక్తిని అందిస్తుంది. ఆయిల్-పేపర్ ఇన్సులేషన్ సిస్టమ్ అవశేష తేమ మరియు గాలి బుడగలను తొలగించడానికి కఠినమైన వాక్యూమ్ డ్రైయింగ్ మరియు ఆయిల్-ఫిల్లింగ్ ప్రక్రియలకు లోనవుతుంది, పాక్షిక డిశ్చార్జ్ ఇన్‌సెప్షన్ వోల్టేజ్ ప్రామాణిక అవసరాల కంటే ఎక్కువగా ఉండేలా చేస్తుంది.

ట్యాంక్ మరియు సీలింగ్ నిర్మాణం

ట్యాంక్ ఒక ముడతలుగల ప్యానెల్ డిజైన్‌ను కలిగి ఉంది, ఇది వేడి వెదజల్లడం మరియు ఉష్ణ విస్తరణ పరిహారం రెండింటినీ అందిస్తుంది, బాహ్య కన్జర్వేటర్ అవసరాన్ని తొలగిస్తుంది. పూర్తిగా మూసివున్న నిర్మాణం ఆయిల్ ఆక్సీకరణ మరియు తేమ ప్రవేశాన్ని నిరోధిస్తుంది, ట్రాన్స్‌ఫార్మర్ యొక్క సేవా జీవితమంతా నిర్వహణ-రహిత ఆపరేషన్‌ను నిర్ధారిస్తుంది. ప్రెజర్ రిలీఫ్ వాల్వ్ మరియు ఆయిల్ లెవెల్ గేజ్ ప్రామాణిక భద్రతా ఫీచర్లుగా అందించబడ్డాయి.

నాణ్యత మరియు పరీక్ష హామీ

ప్రతి చమురు ముంచిన బహిరంగ అధిక వోల్టేజ్ ట్రాన్స్ఫార్మర్ డెలివరీకి ముందు సమగ్ర రొటీన్ మరియు టైప్ టెస్ట్‌లకు లోనవుతుంది, ఇందులో నో-లోడ్ లాస్ మరియు లోడ్ లాస్ కొలతలు, షార్ట్-సర్క్యూట్ ఇంపెడెన్స్ పరీక్షలు, ప్రేరిత ఓవర్-వోల్టేజ్ తట్టుకునే పరీక్షలు, పాక్షిక ఉత్సర్గ పరీక్షలు మరియు మెరుపు ప్రేరణ పరీక్షలు ఉన్నాయి. అన్ని కీలక పనితీరు సూచికలు జాతీయ ప్రమాణాలు మరియు IEC స్పెసిఫికేషన్‌లు రెండింటి అవసరాలను అధిగమించాయి, సంక్లిష్ట క్షేత్ర పరిస్థితులలో దీర్ఘకాలిక స్థిరమైన ఆపరేషన్‌ను నిర్ధారిస్తాయి.

Q&A: కీలక ఉత్పత్తి అంతర్దృష్టులు

Q1: 500kVA ఆయిల్ ఇమ్మర్జ్డ్ అవుట్‌డోర్ హై వోల్టేజ్ ట్రాన్స్‌ఫార్మర్ అంటే ఏమిటి మరియు అది ఎక్కడ ఉపయోగించబడుతుంది?

A: ఈ ట్రాన్స్‌ఫార్మర్ 500kVA సామర్థ్యంతో 10kV లేదా 35kV వంటి అధిక వోల్టేజ్‌లను 0.4kV వంటి తక్కువ వోల్టేజ్ స్థాయిలకు తగ్గిస్తుంది. ఇది పట్టణ పంపిణీ నెట్‌వర్క్‌లు, పారిశ్రామిక ఉద్యానవనాలు, పునరుత్పాదక ఇంధన ప్రాజెక్టులు మరియు అవుట్‌డోర్ ఇన్‌స్టాలేషన్ మరియు దీర్ఘకాలిక విశ్వసనీయత అవసరమైన మౌలిక సదుపాయాల అనువర్తనాల్లో విస్తృతంగా ఉపయోగించబడుతుంది.

Q2: ఈ ట్రాన్స్‌ఫార్మర్ ఎనర్జీని సమర్ధవంతంగా చేస్తుంది?

A: అధిక-పారగమ్యత గల ధాన్యం-ఆధారిత సిలికాన్ స్టీల్ మరియు ఆప్టిమైజ్ చేయబడిన కోర్ జాయింట్ డిజైన్‌ను ఉపయోగించడం ద్వారా శక్తి సామర్థ్యం సాధించబడుతుంది. ఈ లక్షణాలు సాంప్రదాయ ఉత్పత్తులతో పోల్చితే 15% కంటే ఎక్కువ లోడ్ లేని నష్టాన్ని తగ్గిస్తాయి, ఇది ట్రాన్స్‌ఫార్మర్ యొక్క ఆపరేటింగ్ లైఫ్‌లో గణనీయమైన విద్యుత్ పొదుపుకు దారి తీస్తుంది.

Q3: పూర్తిగా మూసివేసిన నిర్మాణం యొక్క ప్రయోజనాలు ఏమిటి?

A: పూర్తిగా మూసివేసిన ముడతలుగల ట్యాంక్ కన్జర్వేటర్ మరియు బ్రీతర్ సిస్టమ్ అవసరాన్ని తొలగిస్తుంది. ఇది ఇన్సులేటింగ్ నూనెను వాతావరణ గాలిని సంప్రదించకుండా నిరోధిస్తుంది, ఆక్సీకరణ మరియు తేమ శోషణను నివారిస్తుంది. ఇది నిర్వహణ అవసరాలను తగ్గిస్తుంది మరియు చమురు మరియు ట్రాన్స్ఫార్మర్ రెండింటి యొక్క సేవా జీవితాన్ని పొడిగిస్తుంది.

Q4: షార్ట్-సర్క్యూట్ పరిస్థితుల్లో ఈ ట్రాన్స్‌ఫార్మర్ ఎలా పని చేస్తుంది?

A: 500kVA ఆయిల్ ఇమ్మర్జ్డ్ అవుట్‌డోర్ హై వోల్టేజ్ ట్రాన్స్‌ఫార్మర్ యాంత్రికంగా రీన్‌ఫోర్స్డ్ వైండింగ్ స్ట్రక్చర్ మరియు బలమైన బిగింపు వ్యవస్థతో రూపొందించబడింది. ఇది గ్రిడ్ లోపాల సమయంలో నమ్మకమైన పనితీరు మరియు భద్రతకు భరోసానిస్తూ, జాతీయంగా గుర్తింపు పొందిన పరీక్షా ప్రయోగశాలలలో షార్ట్-సర్క్యూట్ ప్రభావ పరీక్షలను విజయవంతంగా ఆమోదించింది.

Q5: ఏ వారంటీ మరియు అమ్మకాల తర్వాత మద్దతు అందించబడింది?

A: మేము సాధారణ ఉపయోగంలో తయారీ లోపాలను కవర్ చేయడానికి 5 సంవత్సరాల వారంటీని అందిస్తాము. జీవితకాల సాంకేతిక మద్దతు మరియు విడిభాగాల లభ్యత అందించబడ్డాయి. విఫలమైతే, మేము నోటిఫికేషన్ వచ్చిన ఒక గంటలోపు స్పందిస్తాము మరియు దేశీయంగా 24 గంటల్లో సాంకేతిక సిబ్బందిని పంపుతాము. ట్రాన్స్ఫార్మర్ 30 సంవత్సరాల కంటే తక్కువ సేవా జీవితం కోసం రూపొందించబడింది.

లుగావో పవర్‌ను ఎందుకు ఎంచుకోవాలి?

ధృవీకరణ మరియు నాణ్యత హామీ

ISO 9001:2008 నాణ్యత నిర్వహణ వ్యవస్థ ధృవీకరించబడింది

CE మార్క్ చేయబడింది

నేషనల్ ట్రాన్స్‌ఫార్మర్ క్వాలిటీ సూపర్‌విజన్ మరియు టెస్టింగ్ సెంటర్ నుండి టెస్ట్ రిపోర్ట్‌లను టైప్ చేయండి

డెలివరీకి ముందు 100% రొటీన్ టెస్టింగ్: నో-లోడ్ లాస్, లోడ్ లాస్, షార్ట్-సర్క్యూట్ ఇంపెడెన్స్, ఇండ్యూస్డ్ ఓవర్-వోల్టేజ్, పాక్షిక డిశ్చార్జ్, మెరుపు ప్రేరణ మరియు మరిన్ని

ప్యాకేజింగ్ మరియు డెలివరీ

ప్యాకేజింగ్: సముద్రం, భూమి లేదా రైలు రవాణాకు అనువైన చెక్క క్రేట్ లేదా వాతావరణ-నిరోధక చుట్టబడిన ప్యాకేజింగ్

షిప్పింగ్ కండిషన్: నూనెతో నింపబడి, సీలు వేయబడి, ఫ్యాక్టరీ పరీక్ష నివేదికలు, సూచనల మాన్యువల్‌లు మరియు ఇన్‌స్టాలేషన్ డ్రాయింగ్‌లతో పాటు

ప్రామాణిక ఉపకరణాలు: ఆయిల్ లెవెల్ గేజ్, ప్రెజర్ రిలీఫ్ వాల్వ్, డయల్ థర్మామీటర్, బుషింగ్‌లు, గ్రౌండింగ్ బోల్ట్‌లు మరియు పూర్తి హార్డ్‌వేర్ సెట్

అమ్మకాల తర్వాత సేవా నిబద్ధత

5-సంవత్సరాల వారంటీ: కమీషన్ తర్వాత సాధారణ ఉపయోగంలో ఉత్పన్నమయ్యే నాణ్యత సమస్యలకు ఉచిత మరమ్మత్తు లేదా భర్తీ.

జీవితకాల సేవా మద్దతు: ఉత్పత్తి జీవితచక్రం అంతటా సాంకేతిక సహాయం మరియు విడిభాగాల లభ్యత.

30-సంవత్సరాల డిజైన్ జీవితం: దీర్ఘకాలిక విశ్వసనీయతను నిర్ధారించడానికి హై-గ్రేడ్ మెటీరియల్‌తో నిర్మించబడింది.

అత్యవసర ప్రతిస్పందన: తప్పు నోటిఫికేషన్ వచ్చిన ఒక గంటలోపు ప్రతిస్పందన; 24 గంటల్లో దేశీయ ఆన్-సైట్ సేవ.
