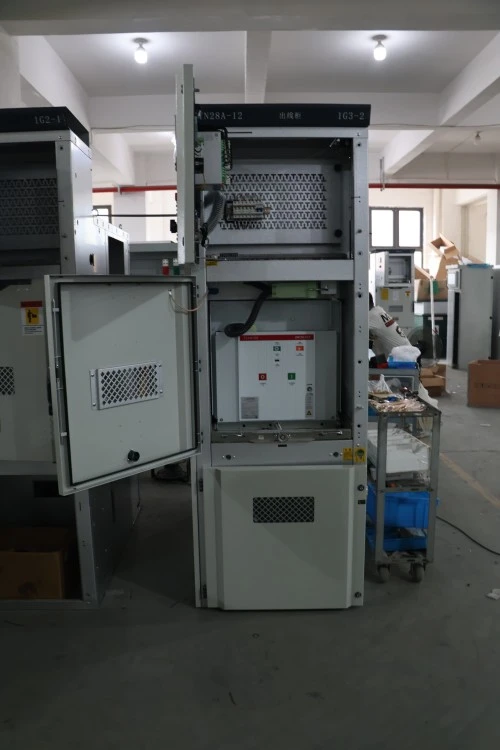

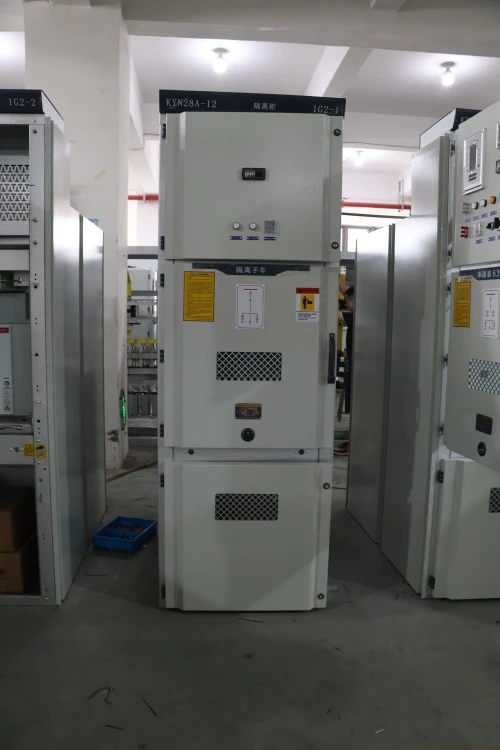

KYN సెంటర్ టైప్ ఫైవ్-ప్రివెన్షన్ ఇంటర్‌లాకింగ్ హై వోల్టేజ్ స్విచ్‌గేర్

KYN సెంటర్ టైప్ ఫైవ్-ప్రివెన్షన్ ఇంటర్‌లాకింగ్ హై వోల్టేజ్ స్విచ్ గేర్ అనేది పూర్తిగా అసెంబుల్డ్, మెటల్-ఎన్ క్లోజ్డ్, డ్రా-అవుట్ టైప్ స్విచ్ గేర్, ఇది ప్రధానంగా 3.6kV నుండి 12kV త్రీ-ఫేజ్ AC పవర్ సిస్టమ్‌లలో ఉపయోగించబడుతుంది. ఇది బ్రాంచ్ ఫీడర్ అప్లికేషన్‌లతో సింగిల్ బస్‌బార్ లేదా డబుల్ బస్‌బార్ కాన్ఫిగరేషన్‌ల కోసం రూపొందించబడింది.

ఈ సామగ్రి ఏమిటి?

ఈ పరికరం అధిక-వోల్టేజ్ పవర్ డిస్ట్రిబ్యూషన్ క్యాబినెట్, దీనిలో సర్క్యూట్ బ్రేకర్లు, డిస్‌కనెక్టర్లు, గ్రౌండింగ్ స్విచ్‌లు, కరెంట్ ట్రాన్స్‌ఫార్మర్లు, వోల్టేజ్ ట్రాన్స్‌ఫార్మర్లు మరియు రక్షణ రిలేలు ఉంటాయి. దీని నిర్వచించే లక్షణం "ఫైవ్-ప్రివెన్షన్ ఇంటర్‌లాకింగ్" మెకానిజం, ఇది భౌతికంగా నిరోధిస్తుంది:

1. గ్రౌండింగ్ స్విచ్‌తో మూసివేయడం మూసివేయబడింది

2. బ్రేకర్ మూసివేయడంతో ముందు కవర్ తెరవడం

3. స్విచ్ మూసివేయబడినప్పుడు బ్రేకర్‌ను చొప్పించడం లేదా తీసివేయడం

4. ప్రత్యక్షంగా ఉన్నప్పుడు గ్రౌండింగ్ స్విచ్‌ని ఆపరేట్ చేయడం

5. నియంత్రణ శక్తి లేకుండా సర్క్యూట్ బ్రేకర్ను మూసివేయడం

అది ఏమి చేస్తుంది?

ఇది ట్రాన్స్‌ఫార్మర్ లేదా ఇన్‌కమింగ్ లైన్ నుండి విద్యుత్ శక్తిని సురక్షితంగా స్వీకరిస్తుంది మరియు మోటార్లు, ట్రాన్స్‌ఫార్మర్లు, కెపాసిటర్ బ్యాంక్‌లు లేదా సెకండరీ సబ్‌స్టేషన్‌ల వంటి అవుట్‌గోయింగ్ ఫీడర్‌లకు పంపిణీ చేస్తుంది. KYN సెంటర్ టైప్ ఫైవ్-ప్రివెన్షన్ ఇంటర్‌లాకింగ్ హై వోల్టేజ్ స్విచ్ గేర్ మీడియం-వోల్టేజ్ ఇండస్ట్రియల్ మరియు యుటిలిటీ నెట్‌వర్క్‌లకు వెన్నెముక.

మోడల్ కోడ్ విభజన:

● KYN – K: మెటల్ ధరించిన Y: డ్రా-అవుట్ రకం N: ఇండోర్

● సెంటర్ రకం - మాడ్యులర్ సెంటర్-బ్రేకర్ కాన్ఫిగరేషన్

● ఐదు-నివారణ ఇంటర్‌లాకింగ్ - మెకానికల్ మరియు ఎలక్ట్రికల్ ఎర్రర్ ప్రూఫింగ్

● హై వోల్టేజ్ స్విచ్ గేర్ - 12kV వరకు రేట్ చేయబడింది

ఉత్పత్తి పరామితి (స్పెసిఫికేషన్)

ఉత్పత్తి ఫీచర్ మరియు అప్లికేషన్

1. హై సేఫ్టీ - ఫైవ్ ప్రివెన్షన్ ఇంటర్‌లాకింగ్

KYN సెంటర్ టైప్ ఫైవ్-ప్రివెన్షన్ ఇంటర్‌లాకింగ్ హై వోల్టేజ్ స్విచ్ గేర్ బ్రేకర్, ఐసోలేటింగ్ కాంటాక్ట్‌లు, గ్రౌండింగ్ స్విచ్ మరియు ఫ్రంట్ ప్యానెల్‌ల మధ్య తప్పనిసరి మెకానికల్ ఇంటర్‌లాక్‌లను కలిగి ఉంటుంది. ఇది ఆపరేటర్ లోపం యొక్క ప్రమాదాన్ని తొలగిస్తుంది - ఆర్క్ ఫ్లాష్ సంఘటనలకు #1 కారణం.

2. కాంపాక్ట్ మాడ్యులర్ నిర్మాణం

డ్రా-అవుట్ బ్రేకర్ ట్రాలీ మూడు విభిన్న స్థానాలతో పట్టాలపై సాఫీగా స్లైడ్ అవుతుంది: ఆపరేటింగ్, టెస్ట్/ఐసోలేట్ మరియు విత్‌డ్రాడ్. ఇది మొత్తం బస్‌బార్‌ను శక్తివంతం చేయకుండా నిర్వహణను అనుమతిస్తుంది - డేటా సెంటర్‌లు మరియు ఆసుపత్రులకు కీలక ప్రయోజనం.

3. ఇంటెలిజెంట్ మానిటరింగ్ & కంట్రోల్

ఐచ్ఛిక ఇంటెలిజెంట్ IEDలు (రిలేలు) అందిస్తాయి:

● రియల్ టైమ్ కరెంట్, వోల్టేజ్ మరియు పవర్ మానిటరింగ్

● ఓవర్ కరెంట్, ఎర్త్ ఫాల్ట్ మరియు డైరెక్షనల్ ప్రొటెక్షన్

● RS485/Modbus లేదా IEC 61850 కమ్యూనికేషన్

● SCADA ద్వారా రిమోట్ తెరవడం/మూసివేయడం

● బ్రేకర్ కంపార్ట్‌మెంట్ లోపల ప్రామాణిక ఉష్ణోగ్రత మరియు తేమ సెన్సార్‌లు సంక్షేపణను నిరోధిస్తాయి.

4. హై మెకానికల్ విశ్వసనీయత

● బ్రేకర్ మెకానిజం జీవితం: 30,000 ఆపరేషన్లు (నిర్వహణ రహితం)

● సహాయక పరిచయాలు: 10,000+ విద్యుత్ కార్యకలాపాల కోసం సిల్వర్-నికెల్ మిశ్రమం

● ప్రాథమిక డిస్‌కనెక్ట్ కాంటాక్ట్‌లు: స్ప్రింగ్ ప్రెజర్‌తో వెండి పూతతో కూడిన రాగి

అప్లికేషన్ ప్రాంతాలు

ఉత్పత్తి వివరాలు

1. ఎన్‌క్లోజర్ ఫ్యాబ్రికేషన్

● 2.0mm కోల్డ్ రోల్డ్ స్టీల్ (జింక్-పూత) లేదా 1.5mm స్టెయిన్‌లెస్ స్టీల్

● ఖచ్చితత్వం కోసం లేజర్-కట్ మరియు CNC-బెంట్

● తుప్పు-నిరోధక పొడి పూతతో వెల్డెడ్ ఫ్రేమ్ (RAL 7035 ప్రమాణం)

2. ఐదు-నివారణ ఇంటర్‌లాకింగ్ మెకానిజం

● స్టీల్ క్యామ్ ప్లేట్లు మరియు ఇంటర్‌లాకింగ్ రాడ్‌లు (ప్లాస్టిక్ భాగాలు లేవు)

● వైఫల్యం లేకుండా 10,000 ఇంటర్‌లాకింగ్ సైకిళ్ల కోసం పరీక్షించబడింది

● ఇన్‌కమింగ్/అవుట్‌గోయింగ్ మరియు టై ప్యానెల్‌ల కోసం కీ ఇంటర్‌లాక్‌ను కలిగి ఉంటుంది

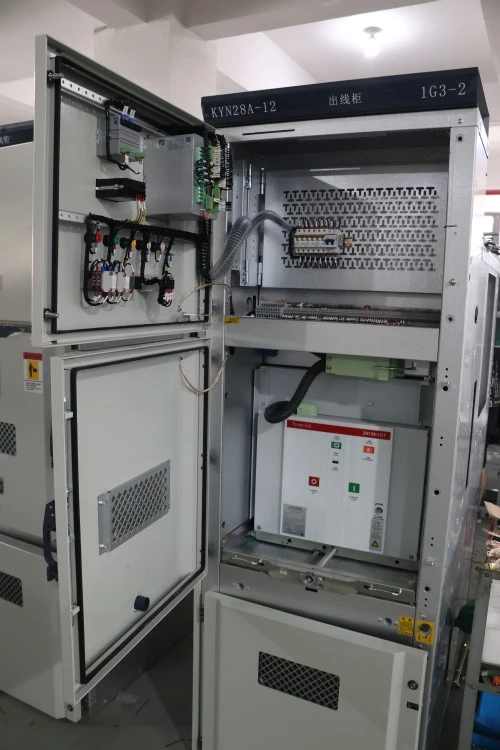

3. బ్రేకర్ ట్రాలీ

● మూడు-స్థాన లాకింగ్‌తో డ్రా-అవుట్ చట్రం

● స్వీయ-సమలేఖనం ప్రాథమిక డిస్‌కనెక్ట్‌లు

● 16–32 కంట్రోల్ సర్క్యూట్‌లతో సెకండరీ ప్లగ్

4. బస్బార్ సిస్టమ్

● అధిక-వాహకత E-Cu రాగి (ETP గ్రేడ్)

● బెల్లెవిల్లే దుస్తులను ఉతికే యంత్రాలతో వెండి పూతతో కూడిన జాయింట్లు

● ఫేజ్ ఐసోలేషన్ కోసం హీట్-ష్రింక్ ఇన్సులేట్ చేయబడింది

5. కేబుల్ కంపార్ట్మెంట్

● ఒక్కో దశకు 4×240mm² కేబుల్‌ల కోసం ఉదారంగా స్థలం

● తొలగించగల కేబుల్ బిగింపు బ్రాకెట్

● జీరో-సీక్వెన్స్ CT కోసం ప్రొవిజన్

6. ఫ్యాక్టరీ టెస్టింగ్

● 100% విద్యుద్వాహక తట్టుకునే పరీక్ష

● మెకానికల్ ఆపరేషన్ పరీక్ష (కనీసం 50 సైకిళ్లు)

● పాక్షిక ఉత్సర్గ కొలత (1.2× రేట్ వోల్టేజ్ వద్ద ≤5pC)

● కాంటాక్ట్ రెసిస్టెన్స్ కొలత (మైక్రో-ఓమ్మీటర్)

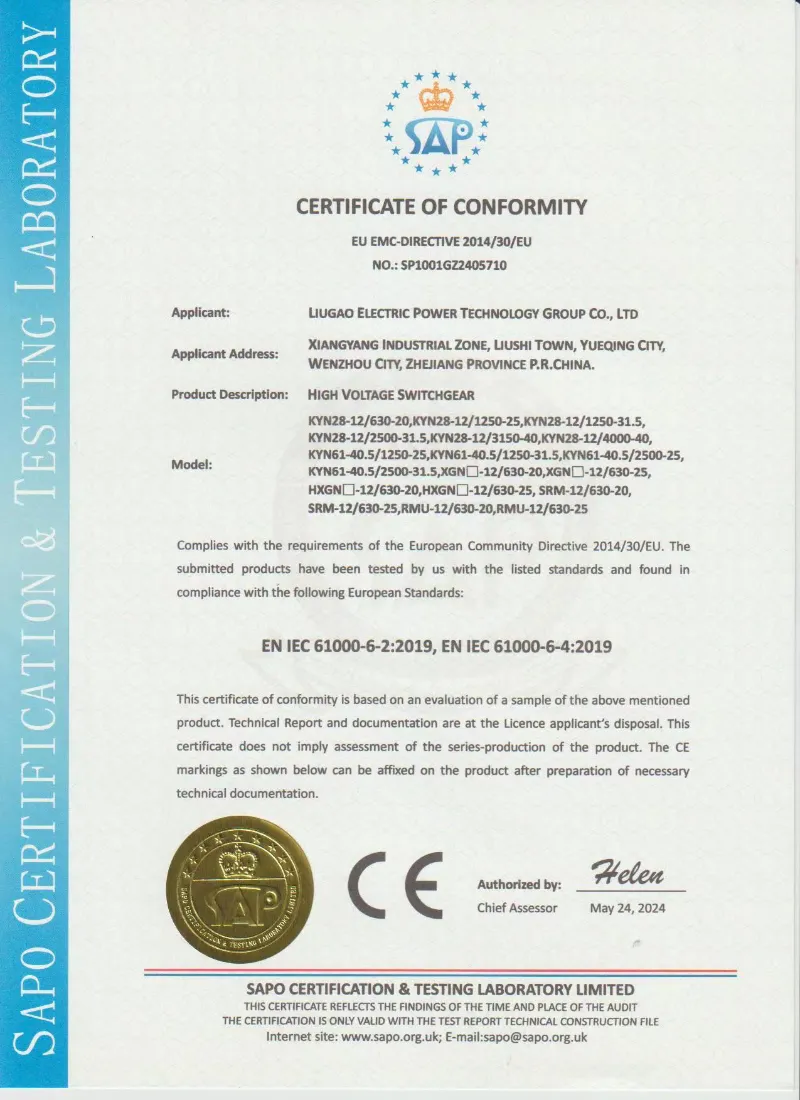

7. ధృవీకరణ & నాణ్యత హామీ

● GB/T 3906, IEC 62271-200 మరియు DL/T 404 ప్రకారం టైప్-టెస్ట్ చేయబడింది

● ఇంటర్నల్ ఆర్క్ పరీక్షించబడింది (IAC AFLR 40kA/1s)

● ISO 9001:2015 సర్టిఫైడ్ తయారీ

● ప్రతి ప్యానెల్‌తో పాటు సాధారణ పరీక్ష నివేదిక

పోటీదారుల కంటే లుగావో పవర్ కో., లిమిటెడ్‌ను ఎందుకు ఎంచుకోవాలి?

సాధారణ కస్టమర్ ప్రశ్నలు

Q1: ఈ KYN సెంటర్ రకం ఐదు-నివారణ ఇంటర్‌లాకింగ్ హై వోల్టేజ్ స్విచ్ గేర్‌ను 24kV సిస్టమ్‌ల కోసం ఉపయోగించవచ్చా?

A: లేదు, ప్రామాణిక KYN 12kV వరకు రేట్ చేయబడింది. 24kV కోసం, మేము పెరిగిన ఇన్సులేషన్ క్లియరెన్స్‌తో KYN28-24 వేరియంట్‌ను అందిస్తున్నాము. కోట్‌ను అభ్యర్థిస్తున్నప్పుడు దయచేసి మీ సిస్టమ్ వోల్టేజ్‌ని పేర్కొనండి.

Q2: మీరు KYN మెటల్-క్లాడ్ స్విచ్‌గేర్‌లో భాగంగా వాక్యూమ్ సర్క్యూట్ బ్రేకర్‌ను అందిస్తున్నారా?

A: అవును, ప్రతి ప్యానెల్ ఫ్యాక్టరీ-పరీక్షించిన వాక్యూమ్ సర్క్యూట్ బ్రేకర్ (VS1 రకం)తో పూర్తిగా సమీకరించబడుతుంది. మేము కావాలనుకుంటే ABB VD4, Simens 3AH లేదా Schneider HVX వంటి అనుకూల ప్రత్యామ్నాయాలను కూడా అందిస్తాము.

Q5: మీరు ఇన్‌కమింగ్, మీటరింగ్, ఫీడర్ మరియు కెపాసిటర్ ప్యానెల్‌లతో సహా పూర్తి స్విచ్ గేర్ లైనప్‌ను KYN మెటల్-ఎన్‌క్లోజ్డ్ స్విచ్‌గేర్‌గా సరఫరా చేయగలరా?

జ: ఖచ్చితంగా. మేము అవసరమైన అన్ని సహాయక కంపార్ట్‌మెంట్‌లు, బస్‌బార్ కనెక్షన్‌లు మరియు ఇంటర్-ప్యానెల్ ఇంటర్‌లాక్‌లతో పూర్తి లైనప్‌లను రూపొందించాము మరియు తయారు చేస్తాము. మీ సింగిల్-లైన్ రేఖాచిత్రాన్ని పంపండి.

Q6: మీరు ఏ డాక్యుమెంటేషన్ అందిస్తారు?

A: ప్రతి KYN స్విచ్ గేర్ కోసం, మేము అందిస్తాము: సాధారణ అమరిక డ్రాయింగ్, వైరింగ్ స్కీమాటిక్, మెటీరియల్స్ బిల్లు, టెస్ట్ రిపోర్ట్, ఇన్‌స్ట్రక్షన్ మాన్యువల్ మరియు ఇంటర్‌లాకింగ్ మ్యాట్రిక్స్ – అన్నీ ఆంగ్లంలో (లేదా మీ స్థానిక భాష).

Q7: ఐదు-నివారణ ఇంటర్‌లాకింగ్ ఫీల్డ్-సర్దుబాటు చేయగలదా?

A: లేదు - మరియు ఇది ఉద్దేశపూర్వకంగా ఉంది. ట్యాంపరింగ్ నిరోధించడానికి ఇంటర్‌లాకింగ్ ఫ్యాక్టరీ సెట్ చేయబడింది మరియు సీలు చేయబడింది. అయినప్పటికీ, మేము స్పష్టమైన మెకానికల్ డ్రాయింగ్‌లను అందిస్తాము కాబట్టి మీ బృందం లాజిక్‌ను అర్థం చేసుకుంటుంది. మీకు మార్పులు కావాలంటే, మా ఇంజనీరింగ్ విభాగాన్ని సంప్రదించండి.

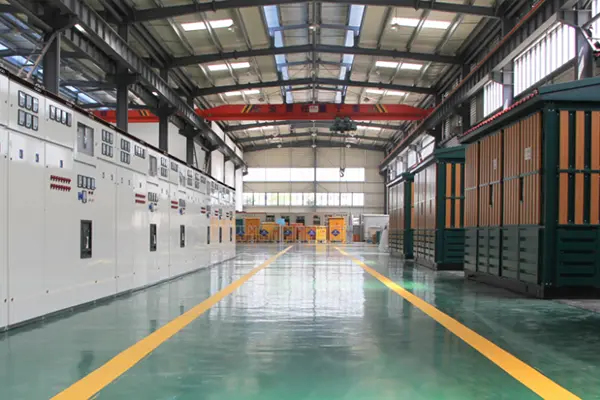

తయారీ సామర్థ్యం

లుగావో పవర్ కో., లిమిటెడ్KYN సెంటర్ టైప్ ఫైవ్-ప్రివెన్షన్ ఇంటర్‌లాకింగ్ హై వోల్టేజ్ స్విచ్‌గేర్‌ను అధునాతన తయారీ, అసెంబ్లీ మరియు హై-వోల్టేజ్ టెస్టింగ్ పరికరాలతో కూడిన ఆధునిక ఉత్పత్తి సదుపాయంలో తయారు చేస్తుంది. ప్రతిస్విచ్ గేర్ ప్యానెల్ఖచ్చితమైన ISO 9001 నాణ్యత నిర్వహణ వ్యవస్థలో ఉత్పత్తి చేయబడుతుంది, స్థిరమైన నాణ్యత, విశ్వసనీయ పనితీరు మరియు అంతర్జాతీయ ప్రమాణాలకు పూర్తి సమ్మతి హామీ ఇస్తుంది.
