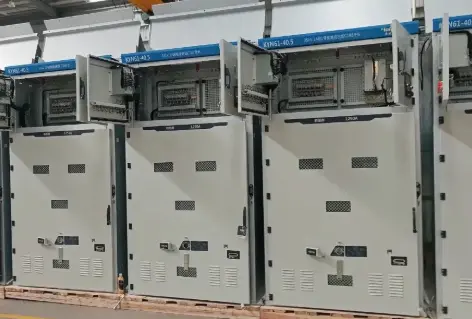

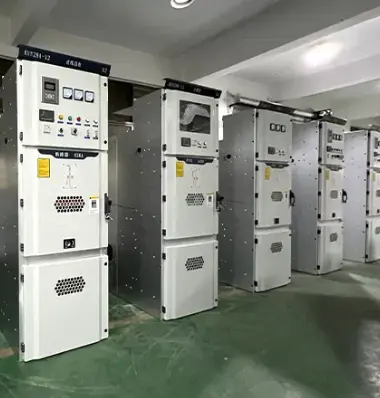

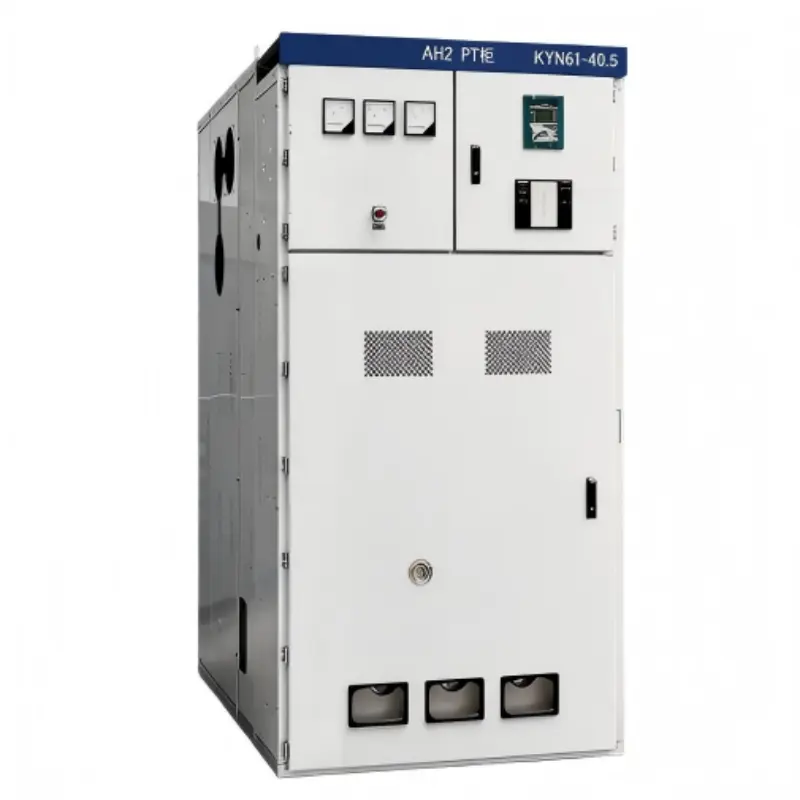

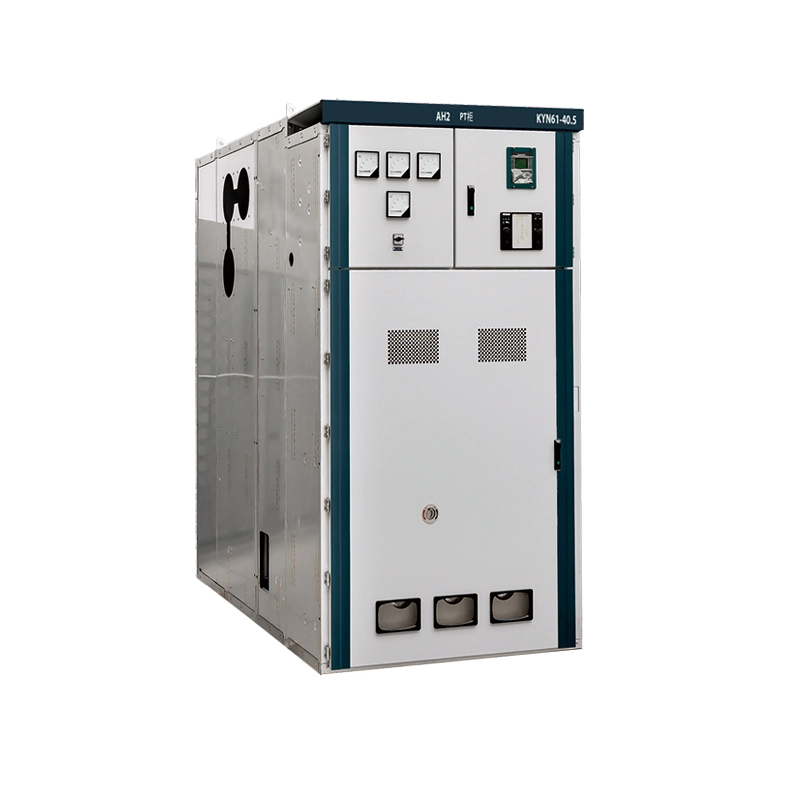

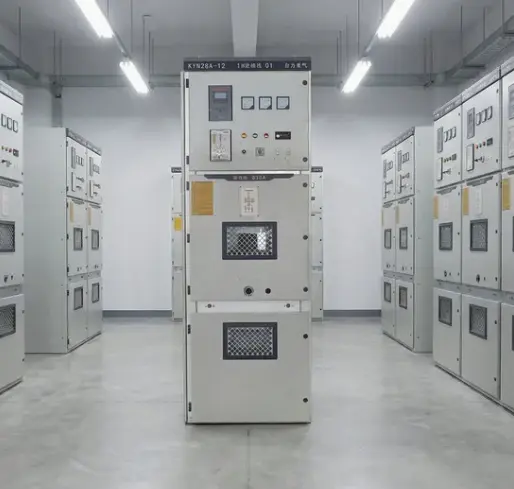

KYN హై వోల్టేజ్ ఎయిర్-ఇన్సులేటెడ్ ప్యానెల్ స్విచ్‌గేర్

KYN హై వోల్టేజ్ ఎయిర్-ఇన్సులేటెడ్ ప్యానెల్ స్విచ్ గేర్ అంటే ఏమిటి?

స్విచ్ గేర్ అనేది 3.6kV నుండి 40.5kV, 50Hz లేదా 60Hz వరకు పనిచేసే మూడు-దశల AC పవర్ సిస్టమ్‌ల కోసం రూపొందించబడిన మెటల్-క్లాడ్, ఎయిర్-ఇన్సులేటెడ్, ఇండోర్ మీడియం-వోల్టేజ్ స్విచ్ గేర్ అసెంబ్లీ.

"KYN" హోదా చైనీస్ జాతీయ ప్రామాణిక నామకరణాన్ని అనుసరిస్తుంది

K - మెటల్-క్లాడ్

Y - హ్యాండ్‌కార్ట్ రకం

N - ఇండోర్

SF6ని ఉపయోగించే గ్యాస్-ఇన్సులేటెడ్ స్విచ్ గేర్ (GIS) వలె కాకుండా, KYN సిరీస్ ప్రత్యక్ష భాగాలు మరియు భూమి మధ్య ప్రాథమిక విద్యుద్వాహక మాధ్యమంగా వాతావరణ గాలిపై ఆధారపడుతుంది.

అది ఏమి చేయగలదు?

ఈ KYN హై వోల్టేజ్ ఎయిర్-ఇన్సులేటెడ్ ప్యానెల్ స్విచ్‌గేర్ అధిక-వోల్టేజ్ ఎలక్ట్రికల్ పరికరాలను నియంత్రించడానికి, రక్షించడానికి మరియు వేరుచేయడానికి సెంట్రల్ హబ్‌గా పనిచేస్తుంది. దీని ప్రధాన విధులు:

1. విద్యుత్ శక్తిని స్వీకరించండి మరియు పంపిణీ చేయండి–ప్రధాన బస్‌బార్ ట్రాన్స్‌ఫార్మర్ లేదా జనరేటర్ నుండి ఇన్‌కమింగ్ పవర్‌ను పొందుతుంది, ఆపై దాన్ని బహుళ అవుట్‌గోయింగ్ ఫీడర్‌లకు పంపిణీ చేస్తుంది. ప్రతి ఫీడర్ స్వతంత్రంగా మారవచ్చు.

2. ఎలక్ట్రికల్ ఫాల్ట్‌ల నుండి రక్షించండి–ఇంటిగ్రేటెడ్ వాక్యూమ్ సర్క్యూట్ బ్రేకర్‌లు (తొలగించగల హ్యాండ్‌కార్ట్‌లో ఉంచబడతాయి) ఓవర్‌లోడ్, షార్ట్ సర్క్యూట్ లేదా ఎర్త్ ఫాల్ట్ పరిస్థితులను గుర్తించేటప్పుడు మిల్లీసెకన్లలో స్వయంచాలకంగా ప్రయాణిస్తాయి. ప్రస్తుత ట్రాన్స్‌ఫార్మర్లు లోపాన్ని గ్రహిస్తాయి; రక్షిత రిలేలు ట్రిప్ కమాండ్‌ను ప్రారంభిస్తాయి.

3. మెయింటెనెన్స్ కోసం ఐసోలేట్ పరికరాలు–హ్యాండ్‌కార్ట్‌ను "డిస్‌కనెక్ట్ చేయబడిన" స్థానానికి ర్యాక్ చేయవచ్చు, బ్రేకర్ మరియు ఫిక్స్డ్ ప్రైమరీ కాంటాక్ట్‌ల మధ్య కనిపించే గాలి అంతరాన్ని సృష్టిస్తుంది. ప్రత్యక్ష స్థిర పరిచయాలపై షట్టర్లు స్వయంచాలకంగా మూసివేయబడతాయి, మొత్తం బస్‌బార్‌ను శక్తివంతం చేయకుండా బ్రేకర్‌ను సురక్షితంగా తనిఖీ చేయడానికి అనుమతిస్తుంది.

4. నిజ-సమయ మీటరింగ్ మరియు మానిటరింగ్‌ను అందించండి - కేబుల్ కంపార్ట్‌మెంట్ ఫీడ్ సిగ్నల్‌లలో అమర్‌లు, వోల్టమీటర్‌లు, పవర్ క్వాలిటీ ఎనలైజర్‌లు మరియు రిమోట్ టెర్మినల్ యూనిట్‌లకు (RTUలు) అమర్చిన ప్రస్తుత ట్రాన్స్‌ఫార్మర్లు (CTలు) మరియు వోల్టేజ్ ట్రాన్స్‌ఫార్మర్లు (VTలు).

5. సురక్షితమైన ఎర్తింగ్‌ను ప్రారంభించండి–మానవీయంగా నిర్వహించబడే ఎర్తింగ్ స్విచ్, హ్యాండ్‌కార్ట్ పొజిషన్‌తో యాంత్రికంగా ఇంటర్‌లాక్ చేయబడి, నిర్వహణ పని ప్రారంభించే ముందు కేబుల్ సైడ్‌ను సురక్షితంగా ఎర్త్ చేయడానికి అనుమతిస్తుంది.

6. రక్షణ రిలేలతో సమన్వయం చేయండి–ఆధునిక మైక్రోప్రాసెసర్ ఆధారిత రిలేలు (ఐచ్ఛికం) డైరెక్షనల్ ఓవర్‌కరెంట్, డిఫరెన్షియల్, నిరోధిత ఎర్త్ ఫాల్ట్ మరియు బ్రేకర్ ఫెయిల్యూర్ రక్షణను అందిస్తాయి. Modbus లేదా IEC 61850 ద్వారా కమ్యూనికేషన్ SCADA సిస్టమ్స్‌లో ఏకీకరణను అనుమతిస్తుంది.

సారాంశంలో, KYN హై వోల్టేజ్ ఎయిర్-ఇన్సులేటెడ్ ప్యానెల్ స్విచ్‌గేర్ అనేది మీడియం-వోల్టేజ్ నెట్‌వర్క్‌ల యొక్క వర్క్‌హార్స్-బలమైన, పారదర్శక (వాయు-ఇన్సులేటెడ్ కాబట్టి మీరు ఏమి జరుగుతుందో చూడవచ్చు) మరియు ఇండోర్ ఇన్‌స్టాలేషన్‌లకు ఆర్థికంగా ఉంటుంది.

ఉత్పత్తి పారామితులు

ఉత్పత్తి ప్రయోజనాలు

1. కంపార్ట్‌మెంటలైజేషన్‌తో కూడిన నిజమైన మెటల్-క్లాడ్ నిర్మాణం

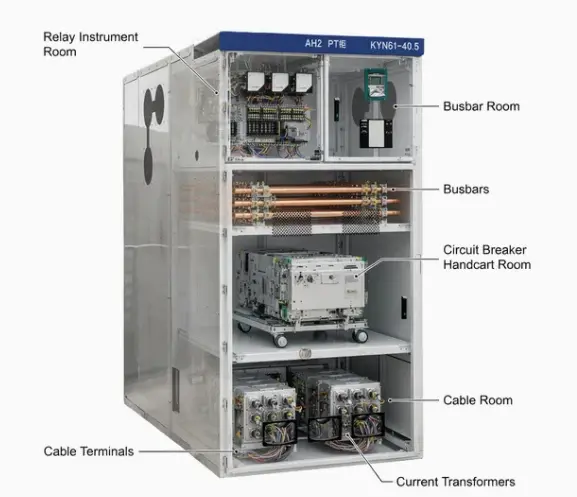

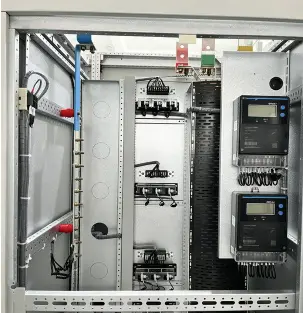

మా KYN స్విచ్‌గేర్ ప్యానెల్‌ను నాలుగు పూర్తిగా వేరు చేయబడిన కంపార్ట్‌మెంట్‌లుగా విభజిస్తుంది:

● బస్‌బార్ కంపార్ట్‌మెంట్ (పైభాగం వెనుక)

● బ్రేకర్ హ్యాండ్‌కార్ట్ కంపార్ట్‌మెంట్ (మధ్య ముందు భాగం)

● కేబుల్ కంపార్ట్‌మెంట్ (దిగువ వెనుక)

● తక్కువ-వోల్టేజ్ ఇన్స్ట్రుమెంట్ కంపార్ట్మెంట్ (టాప్ ఫ్రంట్)

ప్రతి కంపార్ట్‌మెంట్ బోల్ట్ యాక్సెస్ కవర్‌లతో 3mm మందపాటి గాల్వనైజ్డ్ స్టీల్ అడ్డంకుల ద్వారా వేరు చేయబడింది. ఈ విభజన సాధిస్తుంది:

● తప్పు నియంత్రణ–ఒక కంపార్ట్‌మెంట్‌లో అంతర్గత ఆర్క్ ఏర్పడితే, అది ప్రక్కనే ఉన్న కంపార్ట్‌మెంట్‌లకు వ్యాపించదు. మా డిజైన్ IAC AFLR పరీక్షలో 1 సెకనుకు 40kA వరకు ఉత్తీర్ణత సాధించింది.

● సిబ్బంది భద్రత–బస్‌బార్లు లైవ్‌లో ఉన్నప్పటికీ, స్థిర ఉక్కు అడ్డంకుల వెనుక పూర్తిగా మూసివేయబడినప్పుడు, హ్యాండ్‌కార్ట్ యాక్సెస్ కోసం ఆపరేటర్‌లు బ్రేకర్ కంపార్ట్‌మెంట్ డోర్‌ను తెరవగలరు.

● బ్రేకర్ కంపార్ట్‌మెంట్ సర్వీస్ చేస్తున్నప్పుడు సమాంతర నిర్వహణ–కేబుల్ ముగింపు పని కొనసాగుతుంది.

2. లైవ్ కాంటాక్ట్ ప్రొటెక్షన్ కోసం ఆటోమేటిక్ షట్టర్లు

హ్యాండ్‌కార్ట్ కనెక్ట్ చేయబడిన స్థానం నుండి పరీక్ష స్థానానికి మారినప్పుడు, స్టెయిన్‌లెస్ స్టీల్ షట్టర్లు ఆటోమేటిక్‌గా స్థిర ప్రాథమిక పరిచయాలపై (లైన్ మరియు లోడ్ వైపులా) జారిపోతాయి. ముఖ్య లక్షణాలు:

● మెటీరియల్ - 3mm మందపాటి స్టెయిన్‌లెస్ స్టీల్ (అల్యూమినియం లేదా ప్లాస్టిక్ కాదు)

● ఆపరేషన్ - స్ప్రింగ్-డ్రైవెన్, ఫెయిల్-సేఫ్ (మెకానిజం స్ప్రింగ్ బ్రేక్ అయినప్పటికీ షట్టర్లు మూసివేయబడతాయి - గ్రావిటీ అసిస్ట్‌లు)

● ఇంటర్‌లాక్ – హ్యాండ్‌కార్ట్ తీసివేయబడి, ప్రత్యేక అన్‌లాకింగ్ సాధనాన్ని ఉపయోగిస్తే తప్ప షట్టర్లు మాన్యువల్‌గా తెరవబడవు (అనధికార ప్రాప్యతను నిరోధిస్తుంది)

● ఇన్సులేషన్ - ప్రేరేపిత వోల్టేజీలను నిరోధించడానికి వెనుక వైపున 2 మిమీ ఇన్సులేటింగ్ ఎపోక్సీతో షట్టర్లు పూయబడి ఉంటాయి

3. ఎయిర్ ఇన్సులేషన్ - SF6 గ్యాస్ లేదు

గ్యాస్-ఇన్సులేటెడ్ స్విచ్ గేర్ (GIS) కాకుండా, KYN హై వోల్టేజ్ ఎయిర్-ఇన్సులేటెడ్ ప్యానెల్ స్విచ్ గేర్ కేవలం వాతావరణ గాలిని ఇన్సులేటింగ్ మాధ్యమంగా ఉపయోగిస్తుంది. ఇది బహుళ ప్రయోజనాలను అందిస్తుంది:

● జీరో గ్రీన్‌హౌస్ వాయు ఉద్గారాలు–SF6 CO2 కంటే 23,500 రెట్లు గ్లోబల్ వార్మింగ్ సామర్థ్యాన్ని కలిగి ఉంది. EU మరియు అనేక US రాష్ట్రాల్లోని నియంత్రకాలు SF6 వినియోగాన్ని నియంత్రిస్తున్నాయి. ఎయిర్-ఇన్సులేటెడ్ KYN అనేది భవిష్యత్తు-రుజువు ఎంపిక.

● గ్యాస్ హ్యాండ్లింగ్ పరికరాలు అవసరం లేదు–GISకి రీఫిల్లింగ్ కోసం ఖరీదైన గ్యాస్ కార్ట్‌లు, ప్రెజర్ గేజ్‌లు, లీక్ డిటెక్టర్లు మరియు ధృవీకరించబడిన సాంకేతిక నిపుణులు అవసరం. KYNకి ఇవేమీ అవసరం లేదు.

● దృశ్యపరంగా ధృవీకరించదగిన గాలి ఖాళీలు–ఆపరేటర్‌లు ఓపెన్ కాంటాక్ట్‌లు లేదా హ్యాండ్‌కార్ట్ మరియు స్థిర పరిచయాల మధ్య అంతరాన్ని చూడగలరు. SF6 పరికరాలు మూసివున్న ఎన్‌క్లోజర్‌ల వెనుక ఉన్న అన్నింటినీ దాచిపెడుతుంది.

● తక్కువ జీవితచక్ర ధర–గ్యాస్ రీఫిల్‌లు లేవు, ఆవర్తన తేమ పరీక్ష లేదు, సీల్ రీప్లేస్‌మెంట్ లేదు. గాలి ఉచితం.

5. అధిక షార్ట్-సర్క్యూట్ తట్టుకునే సామర్థ్యం

మాKYN స్విచ్ గేర్సాధిస్తుంది:

● రేట్ చేయబడిన షార్ట్-టైమ్ తట్టుకునే కరెంట్ - 3 సెకన్ల వరకు 50kA వరకు

● రేటెడ్ పీక్ కరెంట్‌ను తట్టుకుంటుంది - 125kA వరకు

● అంతర్గత ఆర్క్ వర్గీకరణ - IAC AFLR 40kA/1s (ప్రాప్యత ముందు, పార్శ్వ, వెనుక)

ఈ రేటింగ్‌లు సాధారణ యుటిలిటీ అవసరాలను మించిపోయాయి (సాధారణంగా 3 సెకన్లకు 25kA లేదా 31.5kA). అధిక తట్టుకునే సామర్థ్యం దీని నుండి వస్తుంది:

● డబుల్-ఫోల్డ్ 2.5mm బస్‌బార్ సపోర్ట్ బ్రాకెట్‌లు

● కనిష్టంగా 70Nm బోల్ట్ టార్క్‌తో వెండి పూతతో కూడిన రాగి బస్‌బార్లు

● వైబ్రేషన్‌లో ఫేజ్-టు-ఫేజ్ ఫ్లాష్‌ఓవర్‌లను నిరోధించడానికి ఇన్సులేటెడ్ బస్‌బార్ స్లీవ్‌లు.

ఉత్పత్తి లక్షణాలు

ఉత్పత్తి వివరాలు

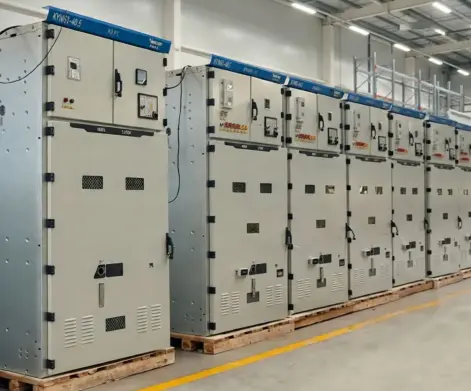

ఫ్రేమ్ మరియు ఎన్‌క్లోజర్

1. మెటీరియల్: 2.5mm కోల్డ్ రోల్డ్ స్టీల్ ఫ్రేమ్; 3.0mm కంపార్ట్మెంట్ అడ్డంకులు

2. ఫార్మింగ్: లేజర్-కట్, CNC-పంచ్, రోబోటిక్ MIG వెల్డెడ్

3. పూత: తొమ్మిది-దశల ప్రక్రియ - E-కోట్ ప్రైమర్ + పాలిస్టర్ పౌడర్ కోట్, 100-120μm మందం. ఉప్పు స్ప్రే> 1000 గంటలు

4. రంగు: RAL 7035 (లేత బూడిద) ప్రమాణం

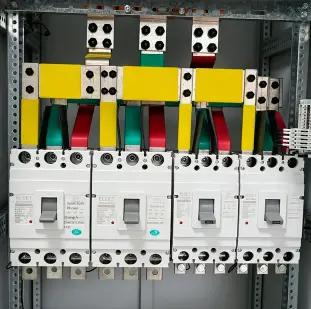

బస్‌బార్ సిస్టమ్

1. రాగి: 99.95% E-Cu, వాహకత ≥58 MS/m

2. కీళ్ళు: సిల్వర్-ప్లేటెడ్ (10μm) + బెల్లెవిల్లే దుస్తులను ఉతికే యంత్రాలు, రెడ్ పెయింట్ మార్కింగ్‌తో 70Nm వరకు టార్క్ చేయబడింది

3. ఇన్సులేషన్: హీట్-ష్రింక్ చేయగల ఫ్లేమ్-రిటార్డెంట్ స్లీవ్‌లు, 15kV వద్ద పాక్షిక ఉత్సర్గ <5pC

4. సపోర్ట్ ఇన్సులేటర్లు: సిలికా ఫిల్లర్‌తో ఎపోక్సీ, క్రీపేజ్ ≥20mm/kV

హ్యాండ్‌కార్ట్ తయారీ

1. చట్రం: పొడి-పూత నలుపు; నాలుగు MoS2-నైలాన్ రోలర్లు (ఒక్కొక్కటి 500 కిలోల లోడ్ సామర్థ్యం)

2. ర్యాకింగ్: Acme లీడ్ స్క్రూ, 10 మలుపులు టెస్ట్-టు-కనెక్ట్, టార్క్ <15 Nm

3. బ్రేకర్ మౌంటు: లుగావో VCB లేదా ABB VD4/Siemens 3AH కోసం డైరెక్ట్ బోల్ట్-ఆన్

4. సహాయక పరిచయాలు: 8NO+8NC, సిల్వర్-నికెల్, 250V AC వద్ద 10A

ప్యాకేజింగ్, షిప్పింగ్ మరియు అమ్మకాల తర్వాత సేవ

ప్యాకేజింగ్ మరియు షిప్పింగ్

ప్రతి KYN ఎయిర్-ఇన్సులేటెడ్ మెటల్-క్లాడ్ స్విచ్‌గేర్ క్యాబినెట్ తేమ-ప్రూఫ్ ఫిల్మ్, ఫోమ్ లేదా కార్నర్ గార్డ్‌లతో రక్షించబడుతుంది మరియు రవాణా అవసరాలకు అనుగుణంగా ఎగుమతి చెక్క కేసులు లేదా రీన్‌ఫోర్స్డ్ ప్యాలెట్‌లలో ప్యాక్ చేయబడుతుంది. వాక్యూమ్ సర్క్యూట్ బ్రేకర్ హ్యాండ్‌కార్ట్‌లు, సాధనాలు మరియు ఉపకరణాలు రవాణా సమయంలో కదలికను తగ్గించడానికి స్థిరంగా లేదా విడిగా రక్షించబడతాయి. ప్రాజెక్ట్ గమ్యస్థానానికి అనుగుణంగా సముద్ర సరుకు లేదా భూ రవాణా ద్వారా షిప్పింగ్‌ను ఏర్పాటు చేయవచ్చు.

అమ్మకాల తర్వాత సేవ

లుగావోధృవీకరించబడిన ఆర్డర్ ఒప్పందం ప్రకారం సంస్థాపన, ఆరంభించడం మరియు ఆపరేషన్ కోసం సాంకేతిక మద్దతును అందిస్తుంది. ఎలక్ట్రికల్ డ్రాయింగ్‌లు, సెకండరీ వైరింగ్ రేఖాచిత్రాలు, ఆపరేషన్ సూచనలు మరియు రొటీన్ టెస్ట్ రిపోర్ట్‌లు రవాణాకు ముందు సరఫరా చేయబడతాయి. ఒప్పందం మరియు ధృవీకరించబడిన సాంకేతిక ఒప్పందం ప్రకారం వారంటీ నిబంధనలు మరియు విడిభాగాల మద్దతు అందించబడుతుంది.
