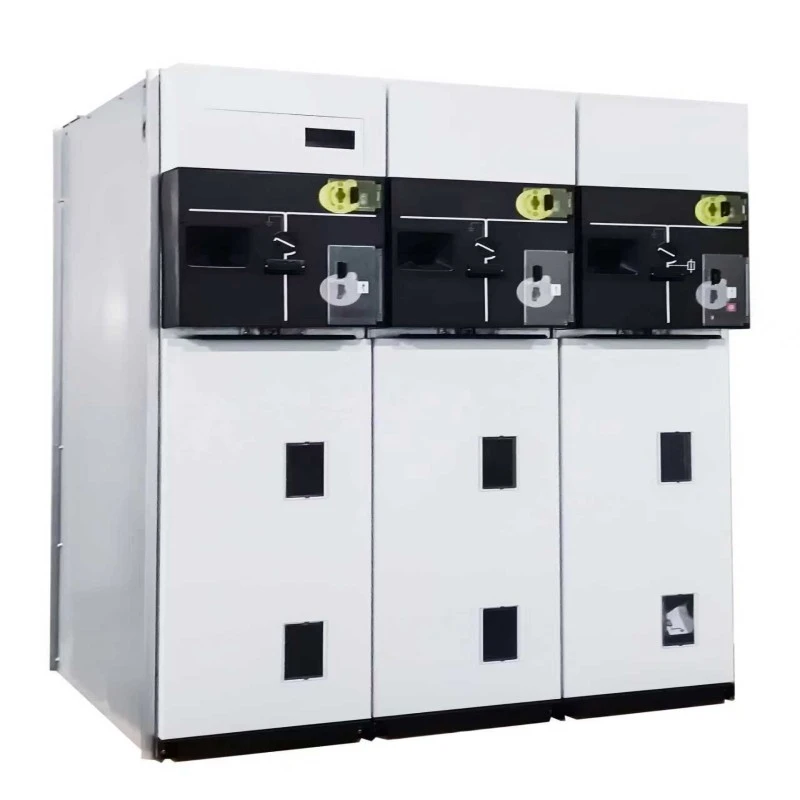

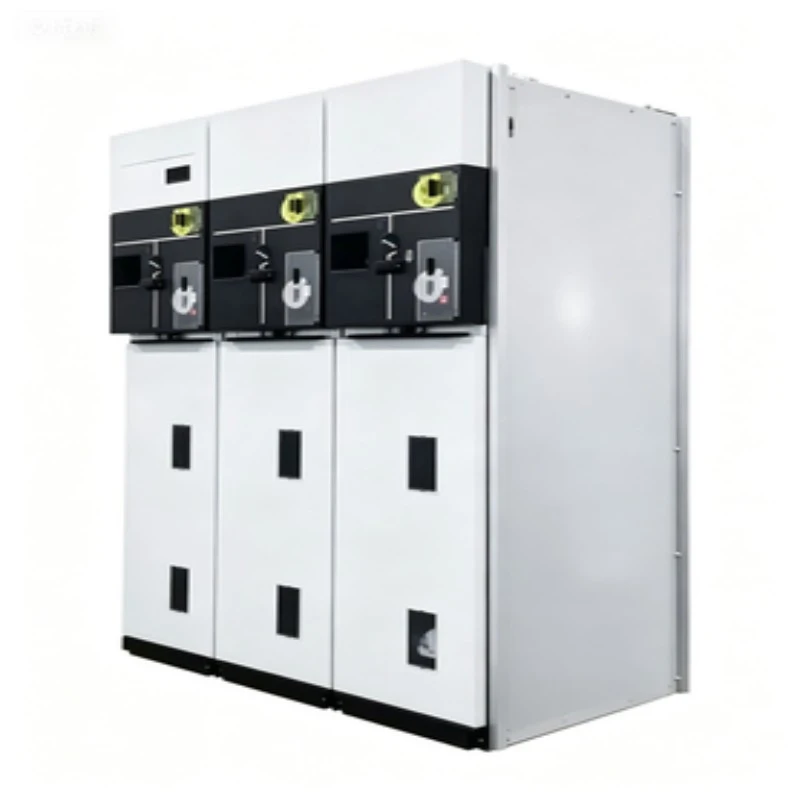

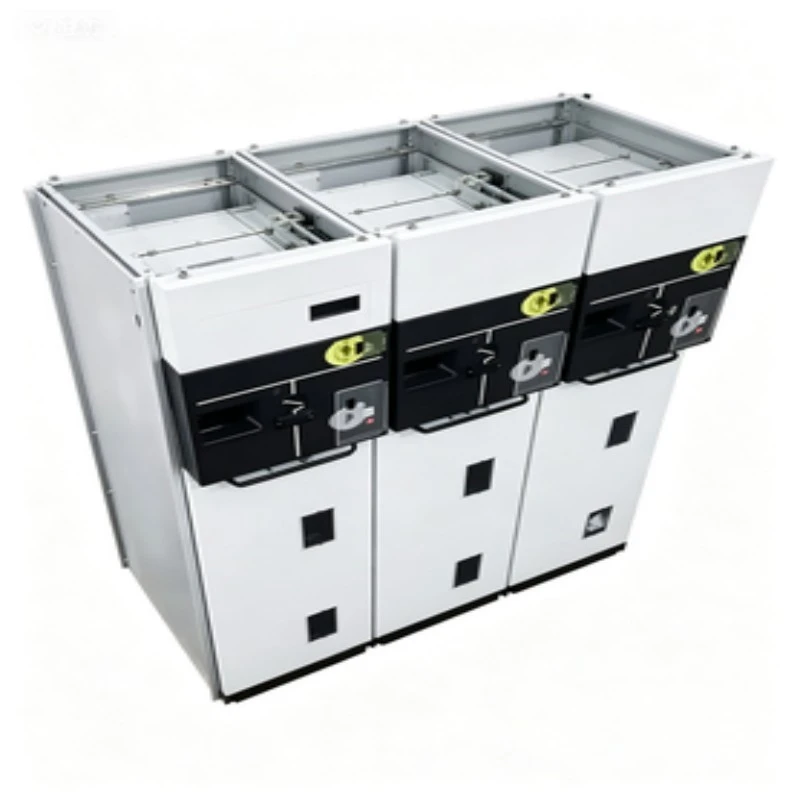

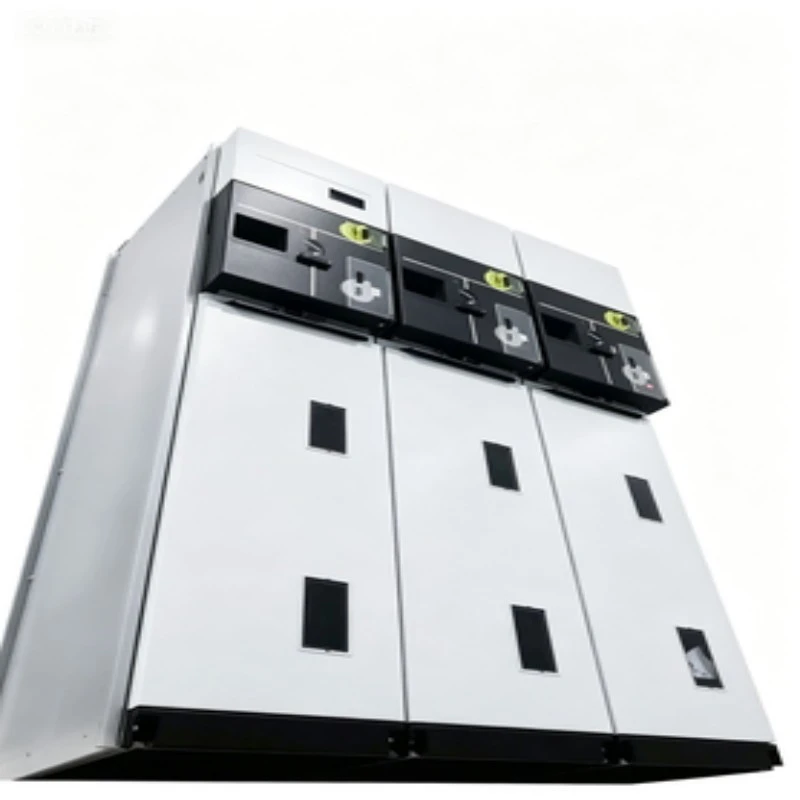

రింగ్ ప్రధాన యూనిట్ Sf6 విత్‌డ్రా చేయగల స్విచ్‌గేర్

రింగ్ మెయిన్ యూనిట్ SF6 విత్‌డ్రా చేయగల స్విచ్ గేర్ అంటే ఏమిటి?

దిస్విచ్ గేర్మీడియం వోల్టేజ్ రింగ్ నెట్‌వర్క్‌ల కోసం (24kV/36kV వరకు) రూపొందించిన ఫ్యాక్టరీ-సమీకరించిన, మెటల్-పరివేష్టిత, SF6 ఇన్సులేటెడ్ స్విచ్‌గేర్. స్థిర-రకం కాకుండాRMUలు, ఈ ఉపసంహరించుకోదగిన సంస్కరణలో తొలగించగల ట్రక్-మౌంటెడ్ స్విచింగ్ పరికరాలు ఉన్నాయి---సాధారణంగా వాక్యూమ్ సర్క్యూట్ బ్రేకర్ లేదా SF6 లోడ్ బ్రేక్ స్విచ్ మొత్తం బస్‌బార్‌ను శక్తివంతం చేయకుండా నిర్వహణ, తనిఖీ లేదా రీప్లేస్‌మెంట్ కోసం ఎన్‌క్లోజర్ నుండి భౌతికంగా బయటకు తీయవచ్చు.

అది ఏమి చేయగలదు?

ఈ రింగ్ ప్రధాన యూనిట్ SF6 ఉపసంహరించుకోదగిన స్విచ్ గేర్ విద్యుత్ పంపిణీలో మూడు కీలకమైన విధులను నిర్వహిస్తుంది:

1. రింగ్ నెట్‌వర్క్ కనెక్షన్---రెండు దిశల నుండి ఇన్‌కమింగ్ ఫీడర్‌లను కలుపుతుంది, అనవసరమైన విద్యుత్ సరఫరాను ప్రారంభిస్తుంది.

2. ట్రాన్స్‌ఫార్మర్ ప్రొటెక్షన్ --- ఇంటిగ్రేటెడ్ ఫ్యూజ్‌లు లేదా సర్క్యూట్ బ్రేకర్‌ని ఉపయోగించి 2500kVA వరకు డిస్ట్రిబ్యూషన్ ట్రాన్స్‌ఫార్మర్‌లను స్విచ్ చేస్తుంది మరియు రక్షిస్తుంది.

3. నిర్వహణ కోసం ఐసోలేషన్ --- ఉపసంహరించుకోదగిన మెకానిజం కనిపించే బ్రేకింగ్ గ్యాప్‌ను అందిస్తుంది, దిగువన పనిచేసే సిబ్బందికి సంపూర్ణ భద్రతను అందిస్తుంది.

4. తప్పు అంతరాయం --- 25kA వరకు షార్ట్-సర్క్యూట్ ప్రవాహాలకు అంతరాయం కలిగిస్తుంది.

5. కేబుల్ టెస్టింగ్ & గ్రౌండింగ్---ఎర్త్ స్విచ్ మరియు కేబుల్ టెస్ట్ పోర్ట్‌లు సురక్షితమైన కేబుల్ పనిని అనుమతిస్తాయి.

లుగావో పవర్ నుండి ప్రతి SF6 RMU స్విచ్‌గేర్ IEC 62271-200కి అనుగుణంగా ఉంటుంది, కాంపాక్ట్ ఫుట్‌ప్రింట్‌లో లోడ్ మేక్/బ్రేక్ సామర్ధ్యం మరియు ఫాల్ట్ కరెంట్ తట్టుకోగల సామర్థ్యం రెండింటినీ అందిస్తోంది (ప్యానెల్‌కు 450mm కంటే తక్కువ వెడల్పు).

ఉత్పత్తి పరామితి (స్పెసిఫికేషన్)

గమనిక: ఎంచుకున్న కాన్ఫిగరేషన్ ప్రకారం సాంకేతిక పారామితులు మారవచ్చు. చివరి సాంకేతిక డేటా షీట్ కోసం దయచేసి Lugao Powerని సంప్రదించండి.

ఉత్పత్తి ఫీచర్ మరియు అప్లికేషన్

ఫీచర్ Q&A - ఉపసంహరించుకోదగిన ప్రయోజనాన్ని అర్థం చేసుకోవడం

Q1: నిర్ణీత RMU కంటే ఉపసంహరించుకోదగిన డిజైన్‌ను ఏది మెరుగ్గా చేస్తుంది?

A: ఒక స్థిర RMUకి స్విచ్ గేర్ నిర్వహణ కోసం పూర్తి ప్యానెల్ డి-ఎనర్జైజేషన్ అవసరం. రింగ్ మెయిన్ యూనిట్ sf6 విత్‌డ్రా చేయగల స్విచ్‌గేర్‌తో, మీరు స్విచింగ్ మాడ్యూల్‌ను "డిస్‌కనెక్ట్" లేదా "టెస్ట్" స్థానానికి రోల్ అవుట్ చేయండి. బస్‌బార్ ప్రత్యక్షంగా ఉంటుంది మరియు దిగువ సర్క్యూట్‌లు సురక్షితంగా సేవలు అందించబడతాయి. పనికిరాని సమయం గంటల నుండి నిమిషాలకు తగ్గుతుంది.

Q2: ఉపసంహరించుకునే ట్రక్ సరైన స్థానంలో ఉందని నాకు ఎలా తెలుసు?

A: లుగావో పవర్ డిజైన్‌లో మూడు విభిన్న మెకానికల్ పొజిషన్‌లు ఉన్నాయి--- కనెక్ట్ చేయబడినవి, టెస్ట్ మరియు డిస్‌కనెక్ట్ చేయబడ్డాయి--- ప్రతి ఒక్కటి స్పర్శ ఫీడ్‌బ్యాక్, ట్రక్‌పై దృశ్య సూచికలు మరియు రిమోట్ SCADA పర్యవేక్షణ కోసం సహాయక పరిచయాలతో ఉంటాయి. ట్రక్ ఉపసంహరించబడినప్పుడు భద్రతా షట్టర్ స్వయంచాలకంగా స్థిర పరిచయాలను కవర్ చేస్తుంది.

Q3: ఈ ఉపసంహరణ డిజైన్‌లో SF6 గ్యాస్ నిర్వహణ రహితంగా ఉందా?

జ: అవును. SF6 ట్యాంక్ జీవితాంతం సీలు చేయబడింది (సాధారణ పరిస్థితుల్లో ≥30 సంవత్సరాలు). ఉపసంహరణ విధానం తక్కువ-వోల్టేజ్ కంపార్ట్మెంట్ లేదా ముందు ట్రక్ ప్రాంతంలో ఉంది - గ్యాస్ ట్యాంక్ లోపల కాదు. అందువల్ల, స్విచ్‌ను ఉపసంహరించుకోవడం SF6 ఒత్తిడికి లేదా విద్యుద్వాహక సమగ్రతకు భంగం కలిగించదు. ఇది SF6 విత్‌డ్రా చేయగల రింగ్ మెయిన్ యూనిట్‌లో కీలకమైన భేదం.

Q4: ఈ RMU రిమోట్ కంట్రోల్‌కి మద్దతు ఇస్తుందా?

జ: అవును. విత్‌డ్రా చేయగల ట్రక్కులు మోటరైజ్డ్ మెకానిజమ్‌లు మరియు పొజిషన్ ఫీడ్‌బ్యాక్ సెన్సార్‌లతో అమర్చబడి ఉంటాయి, పూర్తి రిమోట్ ర్యాకింగ్ ఇన్/అవుట్‌ను ఎనేబుల్ చేస్తుంది – IEC 61850 GOOSE మెసేజింగ్‌కు అనుకూలంగా ఉంటుంది.

SF6 ఇన్సులేటెడ్ స్విచ్ గేర్ కోసం తగిన అప్లికేషన్లు

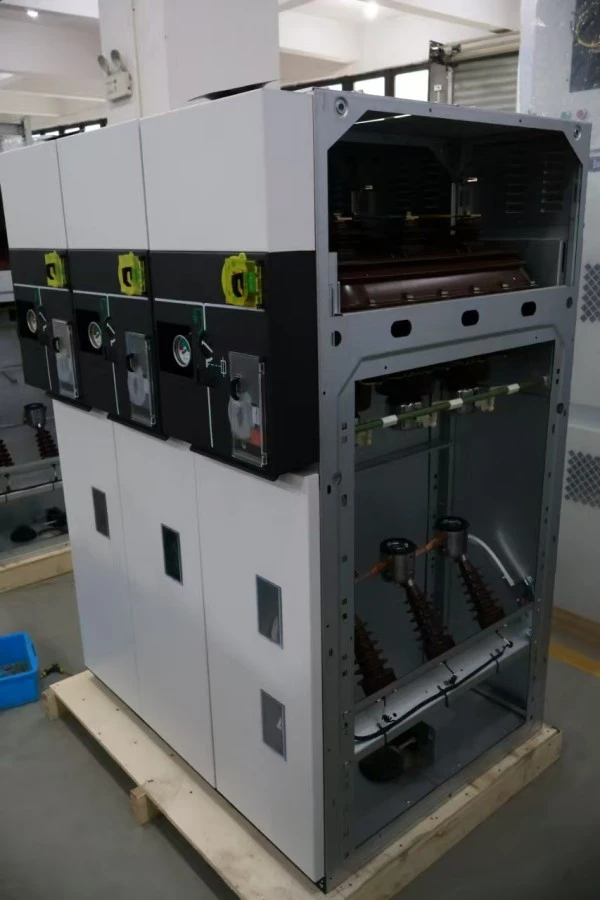

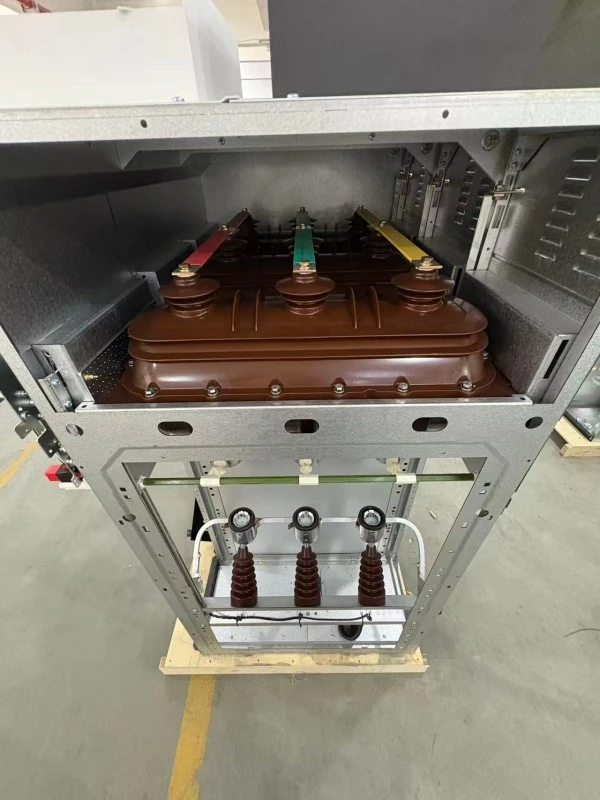

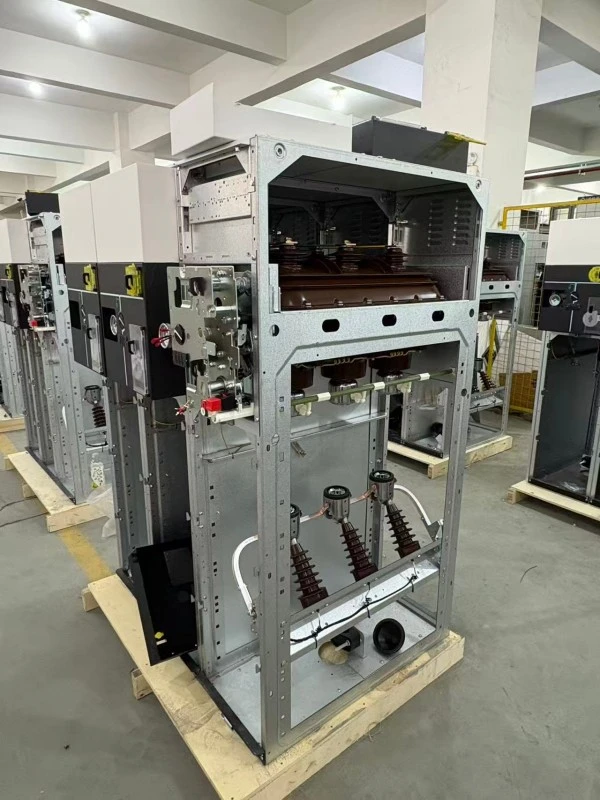

ఉత్పత్తి వివరాలు

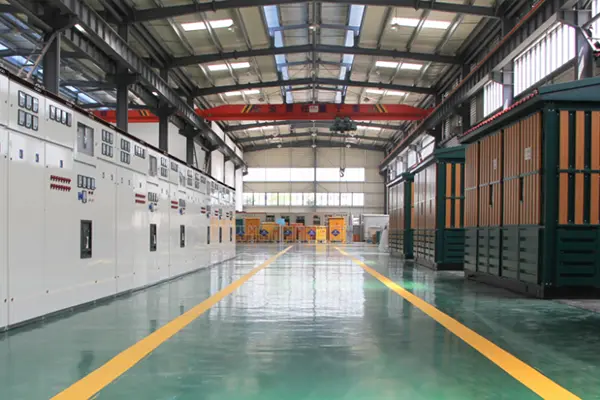

ప్రతి రింగ్ మెయిన్ యూనిట్ sf6 విత్‌డ్రా చేయగల స్విచ్‌గేర్ మా ISO 9001 సర్టిఫైడ్ సదుపాయంలో స్థిరమైన మరియు ఉపసంహరించుకునే వేరియంట్‌ల కోసం ప్రత్యేక అసెంబ్లీ లైన్‌లతో ఉత్పత్తి చేయబడుతుంది.

ప్రధాన ఉత్పత్తి దశలు:

1. ట్యాంక్ ఫాబ్రికేషన్---3mm స్టెయిన్‌లెస్ స్టీల్, రోబోటిక్ లేజర్ వెల్డింగ్, 100% హీలియం లీక్ టెస్ట్ (లీక్ రేట్ <1×10⁻⁶ mbar·L/s).

2. SF6 ప్రాసెసింగ్ --- మంచు బిందువుతో వాక్యూమ్ ఫిల్లింగ్ ≤ -50°C, ఒత్తిడి 20°C సూచన వద్ద క్రమాంకనం చేయబడింది.

3. ఉపసంహరించుకోదగిన ట్రక్ అసెంబ్లీ --- ప్రెసిషన్ గైడ్ పట్టాలు, యాంటీ-ఫ్రిక్షన్ రోలర్లు, స్వీయ-సమలేఖన ప్రాథమిక పరిచయాలు (వెండి పూతతో కూడిన రాగి, 12μm మందం).

4. ఇంటర్‌లాక్ ట్యూనింగ్ --- మెకానికల్ ఇంటర్‌లాక్‌లను ధృవీకరించడానికి ప్రతి యూనిట్ 200 ఇన్సర్షన్/ఉపసంహరణ చక్రాలకు లోనవుతుంది.

5. హై వోల్టేజ్ పరీక్ష---పవర్ ఫ్రీక్వెన్సీ తట్టుకోగలదు: 42kV/1min (12kV యూనిట్లు); 1.2Ur వద్ద పాక్షిక ఉత్సర్గ <5pC.

6. ఉష్ణోగ్రత పెరుగుదల పరీక్ష --- 1.1× రేటెడ్ కరెంట్ వద్ద, అన్ని పాయింట్లు ప్రామాణిక పరిమితుల్లో ఉంటాయి.

7. ప్రత్యేక క్రమ సంఖ్య---పూర్తి జాడ కోసం ఎన్‌క్లోజర్ మరియు ఉపసంహరించుకోదగిన ట్రక్ రెండింటిపై చెక్కబడి ఉంటుంది.

నాణ్యత నియంత్రణ తనిఖీ కేంద్రాలు

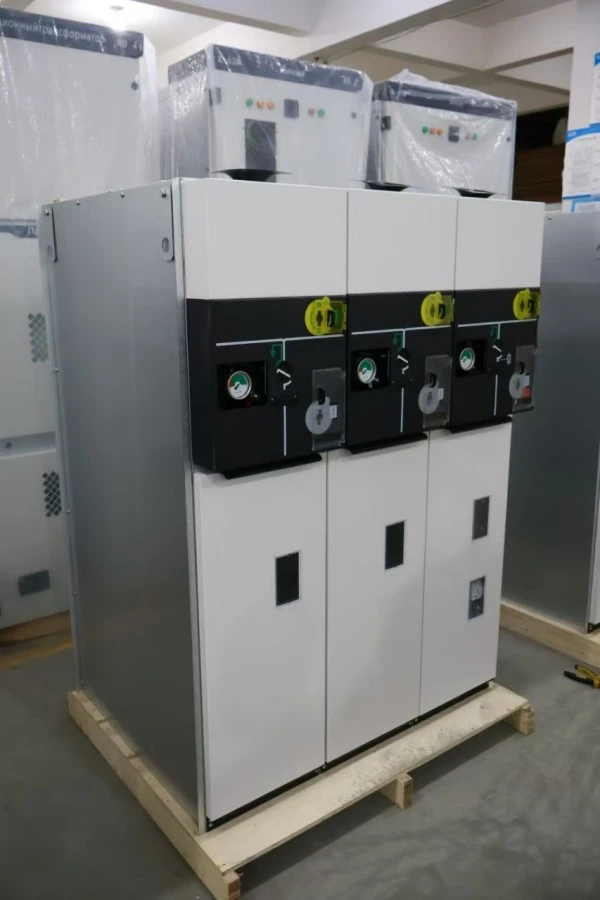

ప్యాకేజింగ్

ప్రతి రింగ్ ప్రధాన యూనిట్ sf6 విత్‌డ్రా చేయగల స్విచ్‌గేర్ ప్యానెల్ ఎగుమతి కోసం ఒక్కొక్కటిగా ప్యాక్ చేయబడింది:

క్రేట్ మీద గుర్తులు:

1. “SF6 గ్యాస్ నిండింది – డ్రాప్ చేయవద్దు”

2. “ఉపసంహరించుకోదగిన ట్రక్ లోపల – జాగ్రత్తగా నిర్వహించండి”

3. గురుత్వాకర్షణ కేంద్రం, ట్రైనింగ్ పాయింట్లు, పెళుసుగా ఉండే లేబుల్స్

ఉపసంహరించుకోదగిన ట్రక్ దెబ్బతినకుండా నిరోధించడానికి ప్యానెల్ లోపల (డిస్‌కనెక్ట్ చేయబడిన స్థితిలో) రవాణా చేయబడుతుంది. బహుళ ట్రక్కులతో ఆర్డర్‌ల కోసం, ఐచ్ఛిక ప్రత్యేక ప్యాకేజింగ్ అందుబాటులో ఉంది.

అమ్మకాల తర్వాత & వారంటీ

వారంటీ వ్యవధి:

ప్రారంభించిన తేదీ నుండి 12 నెలలు లేదా షిప్‌మెంట్ తేదీ నుండి 18 నెలలు (ఏదైతే ముందుగా జరుగుతుందో అది).

ఏమి కవర్ చేయబడింది:

1. ఉపసంహరించుకునే ట్రక్, ఇంటర్‌లాక్‌లు, షట్టర్‌లతో సహా అన్ని యాంత్రిక భాగాలు

2. SF6 గ్యాస్ సిస్టమ్ (కస్టమర్ లీకేజీ కారణంగా గ్యాస్ రీఫిల్ మినహా)

3. ప్రాథమిక మరియు ద్వితీయ పరిచయాలు

4. భూమి స్విచ్ మెకానిజం

ఏమి కవర్ చేయబడదు:

1. సరికాని ఉపసంహరణ/చొప్పించడం సమయంలో నష్టం

2. బాహ్య వైరింగ్ మార్పులు

3. ప్రకృతి చర్యలు (వరద, మెరుపు)

4. వినియోగ వస్తువులు (ఫ్యూజులు, సూచిక దీపాలు)

సేవా కట్టుబాట్లు:

1. సాంకేతిక విచారణ ప్రతిస్పందన: 2 గంటలలోపు (పని రోజులు)

2. విడిభాగాల పంపిణీ: 24 గంటల్లో

3. రిమోట్ ట్రబుల్షూటింగ్: ఉచిత వీడియో కాల్ మద్దతు

తయారీ & నాణ్యత నియంత్రణ

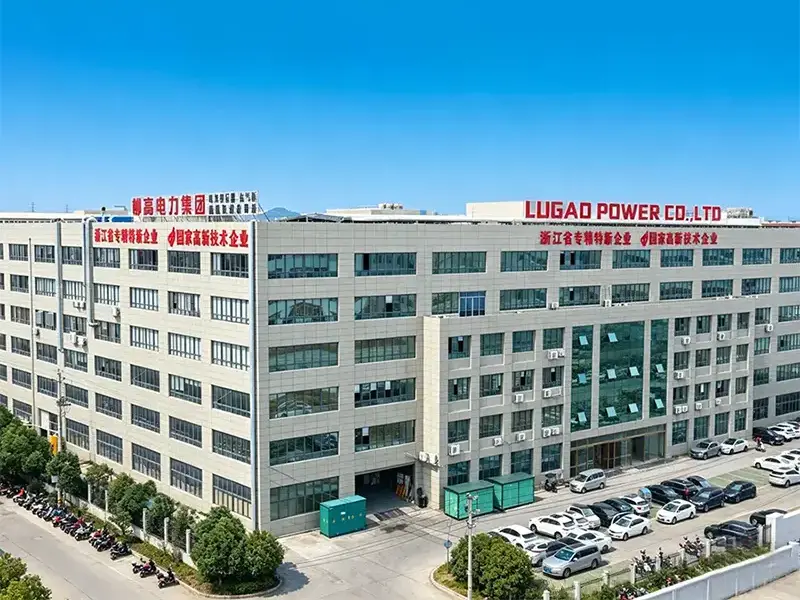

లుగావో పవర్ కో., లిమిటెడ్ R&D మరియు ట్రాన్స్‌ఫార్మర్‌లతో సహా అధిక, మధ్యస్థ మరియు తక్కువ-వోల్టేజ్ పవర్ ట్రాన్స్‌మిషన్ మరియు డిస్ట్రిబ్యూషన్ పరికరాల తయారీలో ప్రత్యేకత కలిగి ఉంది,స్విచ్ గేర్, సర్క్యూట్ బ్రేకర్లు, డిస్‌కనెక్టర్లు మరియు సంబంధిత విద్యుత్ ఉత్పత్తులు.

అంతర్గత ఉత్పత్తి, ఇంజనీరింగ్ మరియు టెస్టింగ్ సామర్థ్యాలతో, Lugao పవర్ అనుకూలీకరించిన OEM/ODM పరిష్కారాలను మరియు ప్రపంచవ్యాప్తంగా యుటిలిటీలు, పారిశ్రామిక సౌకర్యాలు, పునరుత్పాదక ఇంధన ప్రాజెక్టులు మరియు మౌలిక సదుపాయాల అనువర్తనాల కోసం ఒక-స్టాప్ విద్యుత్ పంపిణీ పరిష్కారాలను అందిస్తుంది.
