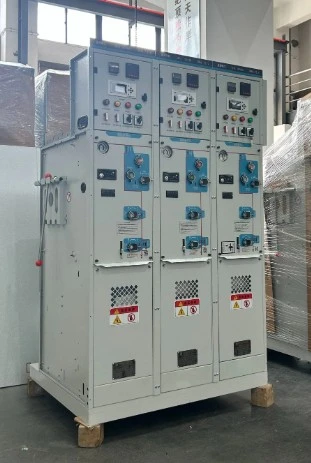

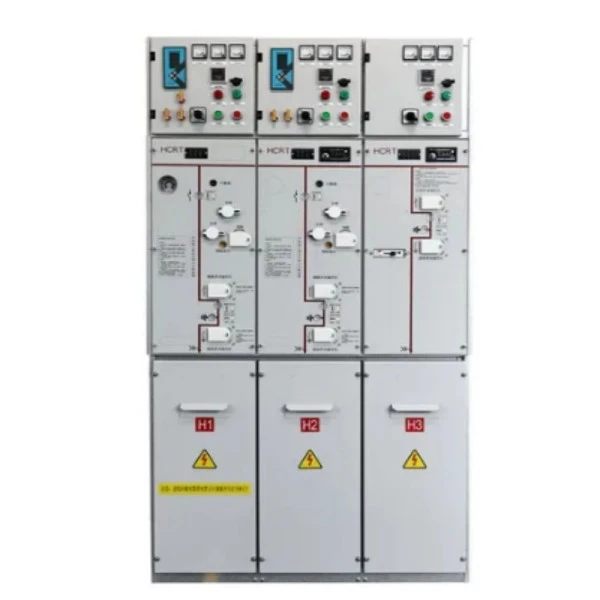

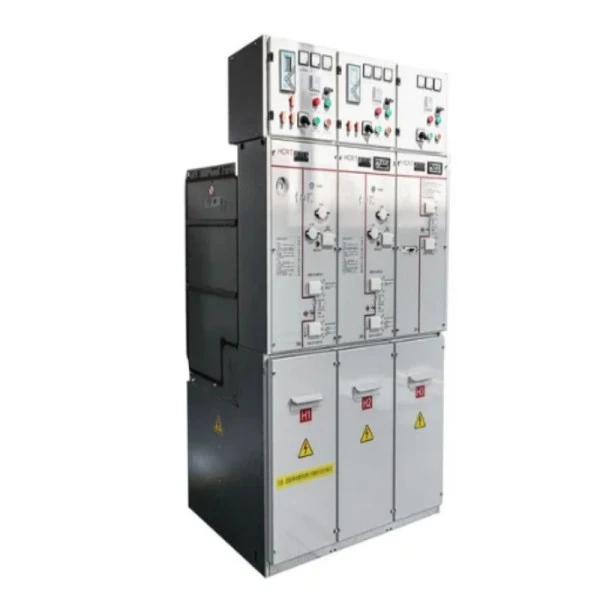

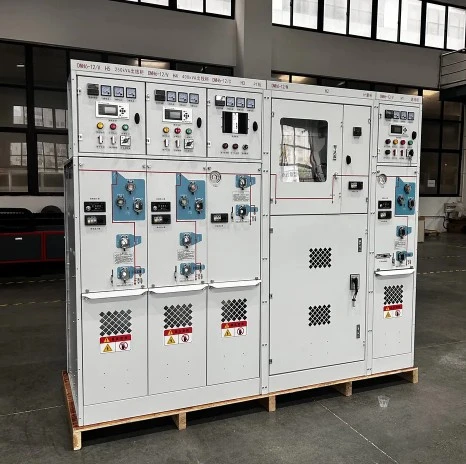

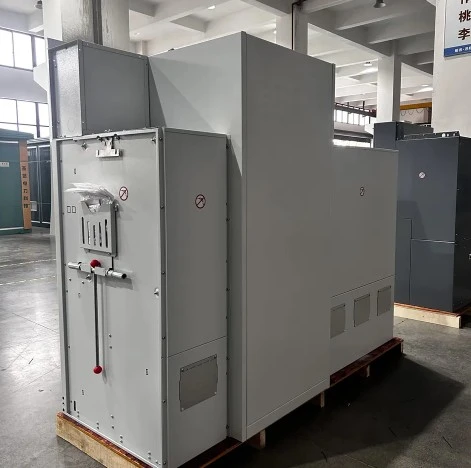

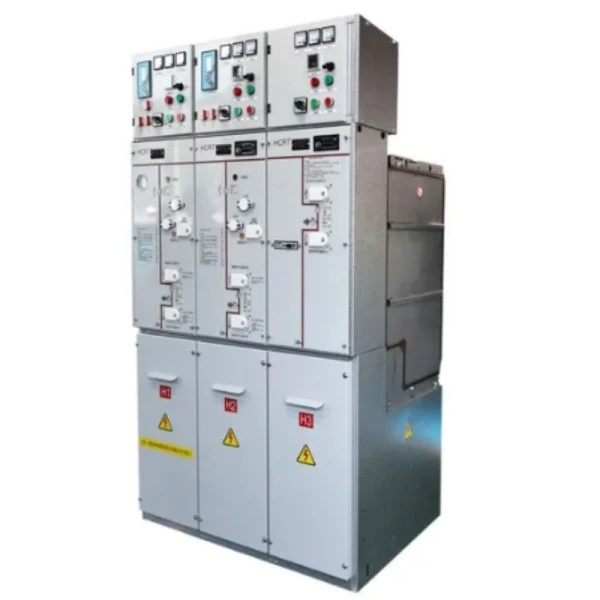

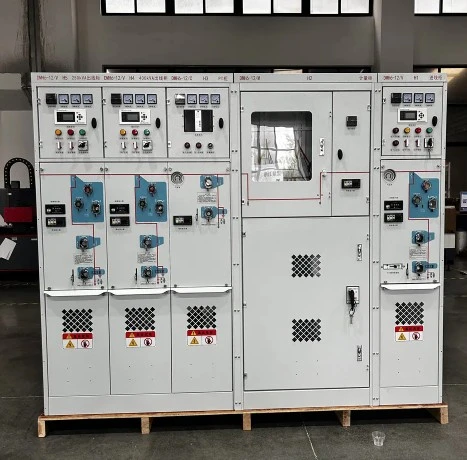

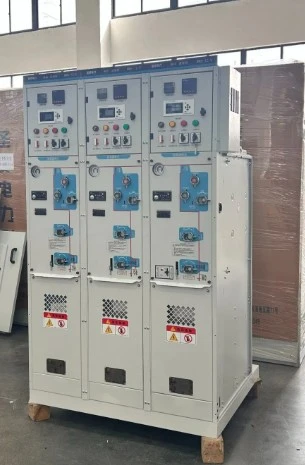

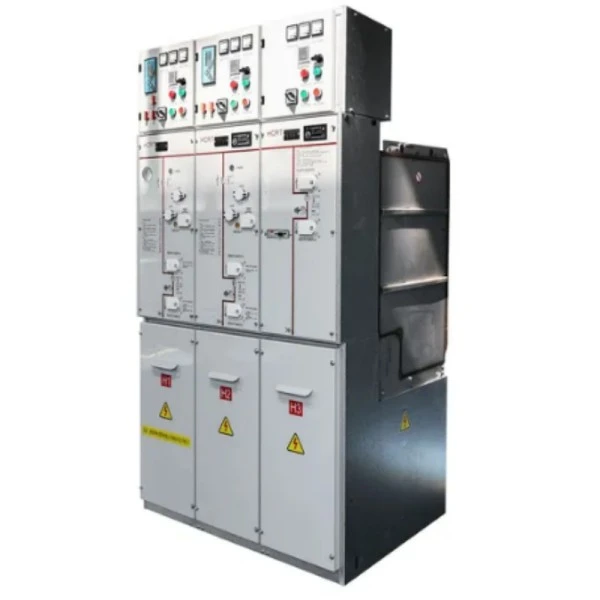

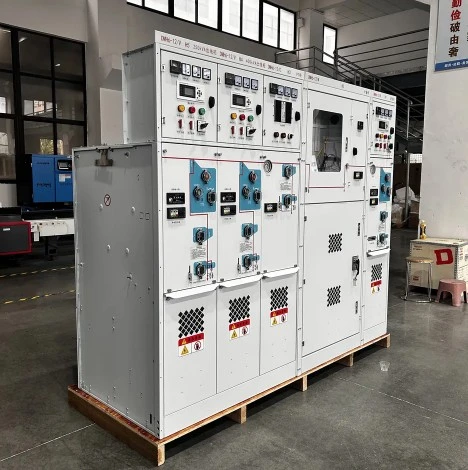

35kv మీడియం వోల్టేజ్ Sf6 సీల్డ్ స్విచ్‌గేర్

35kV మీడియం వోల్టేజ్ SF6 సీల్డ్ స్విచ్ గేర్ అనేది కర్మాగారం-సమీకరించిన, మెటల్-పరివేష్టిత విద్యుత్ పరికరం, ఇది సల్ఫర్ హెక్సాఫ్లోరైడ్ (SF6) వాయువును ఇన్సులేటింగ్ మరియు ఆర్క్-క్వెన్చింగ్ మాధ్యమంగా ఉపయోగిస్తుంది. సంప్రదాయ ఓపెన్-టైప్ స్విచ్‌గేర్‌లా కాకుండా, సర్క్యూట్ బ్రేకర్, డిస్‌కనెక్టర్ మరియు గ్రౌండింగ్ స్విచ్‌తో సహా అన్ని లైవ్ పార్ట్‌లు నియంత్రిత ఒత్తిడితో SF6 గ్యాస్‌తో నిండిన స్టెయిన్‌లెస్ స్టీల్ ట్యాంక్ లోపల హెర్మెటిక్‌గా సీలు చేయబడతాయి.

అది ఏమి చేయగలదు?

ప్రధానంగా, ఈ 35kV మీడియం వోల్టేజ్ SF6 సీల్డ్ స్విచ్ గేర్ 35kV పవర్ నెట్‌వర్క్‌లలో విద్యుత్ శక్తిని స్వీకరించడానికి, పంపిణీ చేయడానికి మరియు నియంత్రించడానికి బాధ్యత వహిస్తుంది. ఇది ఓవర్‌లోడ్‌లు, షార్ట్ సర్క్యూట్‌లు మరియు తాత్కాలిక ఓవర్‌వోల్టేజీల నుండి ట్రాన్స్‌ఫార్మర్లు, మోటార్లు మరియు ఫీడర్‌లను రక్షిస్తుంది. లోపం సంభవించినప్పుడు, SF6 సర్క్యూట్ బ్రేకర్ మిల్లీసెకన్లలో ఆర్క్‌ను ఆర్పివేస్తుంది, దిగువ పరికరాలకు కనీస నష్టాన్ని నిర్ధారిస్తుంది. అదనంగా, ఇది రిమోట్ స్విచింగ్ కార్యకలాపాలను మరియు నిజ-సమయ స్థితి పర్యవేక్షణను ప్రారంభిస్తుంది, ఇది ఆధునిక స్మార్ట్ గ్రిడ్‌ల యొక్క ప్రధాన భాగం. సారాంశంలో, ఇది స్థలం పరిమితంగా ఉన్న లేదా పర్యావరణ పరిస్థితులు తీవ్రంగా ఉన్న అప్లికేషన్లలో స్థూలమైన గాలి-ఇన్సులేటెడ్ స్విచ్ గేర్ (AIS)ని భర్తీ చేస్తుంది.

ఉత్పత్తి ప్రయోజనాలు

35kV మీడియం వోల్టేజ్ SF6 సీల్డ్ స్విచ్ గేర్‌ను మూల్యాంకనం చేసినప్పుడు, లుగావో పవర్ యొక్క పరిష్కారం ఐదు ప్రధాన ప్రయోజనాల ద్వారా నిలుస్తుంది:

1. అల్ట్రా-అధిక విశ్వసనీయత: SF6 గ్యాస్ అత్యుత్తమ విద్యుద్వాహక శక్తిని (గాలి కంటే సుమారు 3 రెట్లు) అందిస్తుంది కాబట్టి, అంతర్గత భాగాలు దుమ్ము, తేమ, ఉప్పు పొగమంచు మరియు కాలుష్యం నుండి రోగనిరోధక శక్తిని కలిగి ఉంటాయి. ఇది చాలా తక్కువ వైఫల్యం రేటుకు దారితీస్తుంది-పదేళ్ల ఆపరేషన్‌లో 0.1% కంటే తక్కువ.

2. కాంపాక్ట్ ఫుట్‌ప్రింట్: సీల్డ్ డిజైన్ ఫేజ్-టు-ఫేజ్ మరియు ఫేజ్-టు-గ్రౌండ్ క్లియరెన్స్‌లను తీవ్రంగా తగ్గిస్తుంది. ఒక సాధారణ Lugao 35kV SF6 రింగ్ ప్రధాన యూనిట్ AIS కోసం 3.5m²తో పోల్చితే, ఒక్కో ఫీడర్‌కు 1.2m² మాత్రమే ఆక్రమిస్తుంది. ఇది యుటిలిటీస్ మరియు ఇండస్ట్రియల్ ప్లాంట్లు ఇప్పటికే ఉన్న బిల్డింగ్ ఫుట్‌ప్రింట్‌లలో రీట్రోఫిట్ చేయడానికి లేదా విస్తరించడానికి అనుమతిస్తుంది.

3. నిర్వహణ-రహిత ఆపరేషన్: అన్ని కదిలే భాగాలు పొడి, మూసివున్న SF6 వాతావరణంలో పనిచేస్తాయి కాబట్టి, రెగ్యులర్ క్లీనింగ్, కాంటాక్ట్ సర్దుబాటు లేదా ఇన్సులేషన్ రెసిస్టెన్స్ టెస్టింగ్ అవసరం లేదు. ప్రతి ఆరు నెలలకు ఒకసారి గ్యాస్ ప్రెజర్ గేజ్ రీడింగ్ మాత్రమే సిఫార్సు చేయబడిన చెక్. 20 సంవత్సరాల సేవా జీవితంలో, ఇది కార్యాచరణ ఖర్చులలో 70% వరకు ఆదా అవుతుంది.

4. సిబ్బందికి మెరుగైన భద్రత: మెటల్-పరివేష్టిత, వెల్డెడ్ ట్యాంక్ 50kA/1s వరకు అంతర్గత ఆర్క్ ఫాల్ట్ కంటైన్‌మెంట్ (IAC) కోసం రేట్ చేయబడింది. అంతర్గత లోపం ఉన్నప్పటికీ, పీడన ఉపశమన వాల్వ్ వేడి వాయువులను సురక్షితమైన ఎగ్జాస్ట్ డక్ట్‌కి నిర్దేశిస్తుంది-ఎప్పటికీ ఆపరేటర్ వైపు కాదు. అన్ని ఇంటర్‌లాక్‌లు IEC 62271-200కి అనుగుణంగా ఉంటాయి.

5. ఆల్-వెదర్ పెర్ఫార్మెన్స్: ఆల్పైన్ సబ్‌స్టేషన్‌లలో -40°C నుండి ఎడారి సౌర క్షేత్రాలలో +55°C వరకు, ఈ 35kV మీడియం వోల్టేజ్ SF6 సీల్డ్ స్విచ్ గేర్ దెబ్బతినకుండా పనిచేస్తుంది. ఎన్‌క్లోజర్ లోపల ట్రేస్ హీటింగ్ లేదా ఎయిర్ కండిషనింగ్ అవసరం లేదు.

ఉత్పత్తి లక్షణాలు

● లుగావో పవర్ యొక్క 35kV మీడియం వోల్టేజ్ SF6 సీల్డ్ స్విచ్ గేర్ క్రింది నిర్దిష్ట సాంకేతిక లక్షణాలను కలిగి ఉంది:

1. వెల్డెడ్ స్టెయిన్‌లెస్ స్టీల్ ట్యాంక్: 3mm మందం, 316L గ్రేడ్, హీలియం లీక్-టెస్ట్ చేయబడినది సంవత్సరానికి 0.1% కంటే తక్కువ. వాతావరణానికి బహిర్గతమయ్యే రబ్బరు పట్టీలు లేదా O-రింగ్‌లు లేవు.

2. త్రీ-పొజిషన్ స్విచ్: ఒక మెకానిజంలో ఇంటిగ్రేటెడ్ లోడ్ బ్రేక్ స్విచ్, డిస్‌కనెక్టర్ మరియు గ్రౌండింగ్ స్విచ్. మెకానికల్ ఇంటర్‌లాక్ తప్పు సీక్వెన్స్ ఆపరేషన్‌లను నిరోధిస్తుంది.

3. SF6 ప్రెజర్ గేజ్ (ఉష్ణోగ్రత-పరిహారం) : పరిసర ఉష్ణోగ్రతతో సంబంధం లేకుండా నిజమైన ఒత్తిడి పఠనాన్ని అందిస్తుంది. గ్రీన్ జోన్ = 0.12–0.14 MPa (సంపూర్ణ). రిమోట్ పర్యవేక్షణ కోసం తక్కువ-పీడన అలారం పరిచయాలు అందుబాటులో ఉన్నాయి.

4. వాక్యూమ్ సర్క్యూట్ బ్రేకర్ ఎంపిక: ఫీడర్ రక్షణ కోసం, SF6 బాహ్య ఇన్సులేషన్‌తో కూడిన అంతర్నిర్మిత వాక్యూమ్ ఇంటర్‌ప్టర్, వాక్యూమ్ యొక్క అధిక బ్రేకింగ్ సామర్థ్యాన్ని SF6 యొక్క ఇన్సులేషన్ బలంతో మిళితం చేస్తుంది. రేట్ చేయబడిన షార్ట్-సర్క్యూట్ బ్రేకింగ్ కరెంట్: 31.5kA.

5. కేబుల్ కంపార్ట్మెంట్: పెద్ద, తొలగించగల ఫ్రంట్ కవర్ కేబుల్ లగ్ ఇన్‌స్టాలేషన్ కోసం సులభంగా యాక్సెస్ చేయడానికి అనుమతిస్తుంది. 500mm² వరకు సింగిల్-కోర్ కాపర్ లేదా అల్యూమినియం కేబుల్‌లకు అనుకూలం.

6. మాగ్నెటిక్ లేదా స్ప్రింగ్ యాక్యుయేటర్: మాగ్నెటిక్ యాక్యుయేటర్ (100,000 మెకానికల్ ఆపరేషన్‌ల కోసం) లేదా స్టోర్డ్-ఎనర్జీ స్ప్రింగ్ మెకానిజం (వ్యయ-సెన్సిటివ్ ప్రాజెక్ట్‌ల కోసం)గా అందుబాటులో ఉంటుంది.

7. ఫ్రంట్ ప్యానెల్ మిమిక్ బస్: స్విచ్ పొజిషన్, ఎర్తింగ్ స్టేటస్ మరియు SF6 ప్రెజర్ కోసం LED సూచికలతో స్పష్టమైన, చెక్కబడిన వన్-లైన్ రేఖాచిత్రం.

8. సహాయక పరిచయాలు: 6NO + 6NC, 220V DC కోసం రేట్ చేయబడింది, నేరుగా ప్రధాన షాఫ్ట్ నుండి నడపబడుతుంది (స్లిప్ చేయడానికి కెమెరాలు లేవు).

ఉత్పత్తి అప్లికేషన్

35kV మీడియం వోల్టేజ్ SF6 సీల్డ్ స్విచ్‌గేర్ యొక్క బహుముఖ ప్రజ్ఞ క్రింది అనువర్తనాలకు అనుకూలంగా ఉంటుంది:

1. విండ్ ఫామ్‌లు: ప్రతి టర్బైన్ టవర్ బేస్‌లో లేదా ఆఫ్‌షోర్ ప్లాట్‌ఫారమ్ కలెక్టర్ రింగ్‌లలో ఉపయోగించబడుతుంది. వైబ్రేషన్, సాల్ట్ స్ప్రే మరియు పరిమిత ప్రదేశాలను తట్టుకుంటుంది.

2. సోలార్ PV పవర్ ప్లాంట్లు: కాంబినర్ బాక్స్ అవుట్‌పుట్‌లు మరియు స్టెప్-అప్ ట్రాన్స్‌ఫార్మర్ ప్రైమరీ సైడ్‌లో ఇన్‌స్టాల్ చేయబడింది. మూసివున్న డిజైన్ ఎడారి పరిసరాలలో దుమ్ము చేరకుండా చేస్తుంది.

3. పారిశ్రామిక సబ్‌స్టేషన్‌లు: స్టీల్ మిల్లులు, సిమెంట్ ప్లాంట్లు మరియు పెట్రోకెమికల్ సౌకర్యాలు నిరంతర ఉత్పత్తికి అధిక సమయం అవసరం. SF6 స్విచ్ గేర్ పెద్ద మోటార్లు (3MW–10MW) మరియు ఆర్క్ ఫర్నేస్‌లను అందిస్తుంది.

4. డేటా కేంద్రాలు: బ్యాకప్ జనరేటర్లు మరియు UPS సిస్టమ్‌లకు విశ్వసనీయమైన 35kV ఇన్‌కమింగ్ సరఫరాను అందిస్తుంది. దీని కాంపాక్ట్ సైజు IT రాక్‌ల కోసం ఎక్కువ ఫ్లోర్ స్పేస్‌ను వదిలివేస్తుంది.

5. రైల్వే ట్రాక్షన్ సబ్‌స్టేషన్‌లు: 27.5kV లేదా 35kV సిస్టమ్‌ల వద్ద విద్యుద్దీకరించబడిన రైల్వేల కోసం. దిSF6 స్విచ్ గేర్కాంటాక్ట్ వేర్ లేకుండా తరచుగా మారడం (5,000 ఆపరేషన్లు/సంవత్సరం వరకు) నిర్వహిస్తుంది.

6. భూగర్భ సబ్‌స్టేషన్‌లు: నగర కేంద్రాలు లేదా వాణిజ్య సముదాయాల్లో భూమి చాలా ఖరీదైనది. స్విచ్ గేర్‌ను 2.5మీ-ఎత్తైన వాల్ట్ లోపల రెండు అంచెలలో పేర్చవచ్చు.

7. యుటిలిటీ సెకండరీ డిస్ట్రిబ్యూషన్: 35kV లూప్ నుండి రెసిడెన్షియల్ బ్లాక్‌లు లేదా చిన్న ఇండస్ట్రియల్ పార్కులను ఫీడింగ్ చేయడానికి రింగ్ మెయిన్ యూనిట్ (RMU).

మేము పాటించే ప్రమాణాలు

Lugao Power యొక్క 35kV మీడియం వోల్టేజ్ SF6 సీల్డ్ స్విచ్‌గేర్ భద్రత, విశ్వసనీయత మరియు సుదీర్ఘ సేవా జీవితాన్ని నిర్ధారించడానికి అంతర్జాతీయ మరియు పరిశ్రమ ప్రమాణాల ప్రకారం రూపొందించబడింది మరియు తయారు చేయబడింది.

ఉత్పత్తి వివరాలు

లుగావో పవర్ యొక్క 35kV మీడియం వోల్టేజ్ SF6 సీల్డ్ స్విచ్ గేర్ యొక్క ప్రతి యూనిట్ కఠినమైన తయారీ దశలకు లోనవుతుంది:

● ట్యాంక్ ఫాబ్రికేషన్: లేజర్-కట్ 316L స్టెయిన్‌లెస్ స్టీల్ ప్లేట్లు ఒక జిగ్‌లో రోబోట్-వెల్డింగ్ చేయబడతాయి. అన్ని వెల్డ్స్ డై పెనెట్రాంట్ మరియు పిన్‌హోల్స్ కోసం ఎక్స్-రేతో తనిఖీ చేయబడతాయి. ప్రతి ట్యాంక్ 24 గంటలపాటు 0.3 MPa (2*ఆపరేటింగ్ ప్రెజర్) వద్ద ఒత్తిడి-పరీక్షించబడుతుంది.

● ఉపరితల చికిత్స: వెలుపలి భాగం ఫాస్ఫేట్ చేయబడింది మరియు RAL 7035 ఎపోక్సీ పాలిస్టర్ పౌడర్ (కనీస 80μm మందం)తో పూత చేయబడింది. ఉప్పు స్ప్రే నిరోధకత: 1,000 గంటలు.

● SF6 గ్యాస్ ప్రాసెసింగ్: అన్ని అంతర్గత భాగాల (బుషింగ్‌లు, కాంటాక్ట్‌లు, యాక్యుయేటర్‌లు) అసెంబ్లీ చేసిన తర్వాత, ట్యాంక్ <10 Paకి ఖాళీ చేయబడుతుంది. తర్వాత SF6 గ్యాస్ స్వచ్ఛత >99.97%తో 0.12 MPa సంపూర్ణంగా నింపబడుతుంది. మంచు బిందువు < -50°C వద్ద ధృవీకరించబడింది.

● మెకానికల్ ఎండ్యూరెన్స్ టెస్ట్: చివరి అసెంబ్లీకి ముందు ప్రతి ఆపరేటింగ్ మెకానిజం టెస్ట్ బెంచ్‌పై 500 సార్లు (ఓపెన్/క్లోజ్/ఎర్త్) సైకిల్ చేయబడుతుంది.

● హై వోల్టేజ్ టెస్ట్: 70kV/1min పవర్ ఫ్రీక్వెన్సీ తట్టుకునే వోల్టేజ్ (పొడి) మరియు 110kV/1.2/50μs మెరుపు ప్రేరణ పరీక్ష.

● పాక్షిక ఉత్సర్గ కొలత: 1.1× రేటెడ్ వోల్టేజ్ (38.5kV) వద్ద 5pC కంటే తక్కువ. వైడ్‌బ్యాండ్ PD డిటెక్టర్‌తో కొలుస్తారు.

● లీక్ డిటెక్షన్: స్నిఫర్ ప్రోబ్ (హాలోజన్ డిటెక్టర్) ప్రతి వెల్డ్ సీమ్ మరియు బషింగ్ ఫ్లాంజ్‌ని స్కాన్ చేస్తుంది. లీక్ రేటు సంవత్సరానికి <0.1% హామీ.

● ట్రేస్‌బిలిటీ: ప్రతి స్విచ్‌గేర్ ప్రత్యేక QR కోడ్‌ని అందుకుంటుంది. QR కోడ్ ఒత్తిడి పరీక్ష వక్రతలు, PD స్థాయిలు మరియు గ్యాస్ పూరక తేదీతో సహా ఫ్యాక్టరీ పరీక్ష నివేదికకు లింక్ చేస్తుంది.

SF6 సీల్డ్ స్విచ్ గేర్ vs ఎయిర్-ఇన్సులేటెడ్ స్విచ్ గేర్ (AIS)

తరచుగా అడిగే ప్రశ్నలు (FAQ)

Q1: 35kV మీడియం వోల్టేజ్ SF6 సీల్డ్ స్విచ్ గేర్‌కు ఎంత తరచుగా రీఫిల్ చేయాలి?

A: సాధారణ పరిస్థితుల్లో, లీకేజీ రేటు సంవత్సరానికి 0.1% కంటే తక్కువగా ఉంటుంది. 0.12 MPa ప్రారంభ పూరకం వద్ద, అలారం థ్రెషోల్డ్ (0.10 MPa)కి పడిపోవడానికి 20 సంవత్సరాలకు పైగా పడుతుంది. ప్రతి 6 నెలలకు ఒకసారి ప్రెజర్ గేజ్‌ని తనిఖీ చేయాలని మేము సిఫార్సు చేస్తున్నాము. సీల్ వైఫల్యం ఉంటే తప్ప సాధారణంగా ఒక సంవత్సరం వారంటీ వ్యవధిలో రీఫిల్ అవసరం లేదు.

Q2: SF6 గ్యాస్ పర్యావరణానికి హానికరమా? మరియు లుగావో ప్రత్యామ్నాయాలను అందిస్తారా?

A: SF6 అధిక గ్లోబల్ వార్మింగ్ సంభావ్యతను కలిగి ఉంది (GWP = 23,500). అయినప్పటికీ, లుగావో యొక్క 35kV మీడియం వోల్టేజ్ SF6 సీల్డ్ స్విచ్ గేర్ యూనిట్‌కు 2kg కంటే తక్కువ ఉపయోగిస్తుంది మరియు మా సీల్డ్ ట్యాంక్ డిజైన్ వాస్తవంగా ఉద్గారాలను తొలగిస్తుంది. గ్రీన్ గ్యాస్ అవసరమయ్యే ప్రాజెక్ట్‌ల కోసం, మేము ఐచ్ఛికంగా “గ్రీన్ గ్యాస్” (C5-FK) ఫిల్‌ను 99% తక్కువ GWPతో అందిస్తాము, అయితే కొద్దిగా తగ్గిన ఇన్సులేషన్ రేటింగ్‌తో.

Q3: ఇది చేయగలదుస్విచ్ గేర్అదనపు ఎన్‌క్లోజర్ లేకుండా ఆరుబయట ఉపయోగించాలా?

A: అవును, 35kV మీడియం వోల్టేజ్ SF6 సీల్డ్ స్విచ్ గేర్ కూడా సీల్డ్ ట్యాంక్‌కు IP67-రేట్ చేయబడింది మరియు తక్కువ-వోల్టేజ్ కంపార్ట్‌మెంట్ కోసం IP4X. అయితే, డైరెక్ట్ అవుట్‌డోర్ ఇన్‌స్టాలేషన్ కోసం, "వెదర్‌ప్రూఫ్ హుడ్" ఎంపికను ఆర్డర్ చేయమని మేము సిఫార్సు చేస్తున్నాము (మొత్తం క్యూబికల్‌కు IP54 రేటింగ్‌ను జోడిస్తుంది). లేకపోతే, ప్రాథమిక కియోస్క్ లేదా సబ్‌స్టేషన్ భవనం లోపల దీన్ని ఇన్‌స్టాల్ చేయండి.

Q4: ఒక సంవత్సరం వారంటీ SF6 గ్యాస్‌పైనే కవర్ చేస్తుందా?

A: అవును, వారంటీ వ్యవధిలో (సబ్బు బుడగ లేదా డిటెక్టర్ పరీక్షను ఉపయోగించి) లీక్ నిర్ధారించబడితే, Lugao రీప్లేస్‌మెంట్ గ్యాస్ సిలిండర్‌ను సరఫరా చేస్తుంది మరియు ఎటువంటి ఛార్జీ లేకుండా ఫిట్టింగ్‌ను రీసీల్ చేస్తుంది. అయితే, భౌతిక నష్టం (ఉదా., ట్యాంక్‌ను తాకిన ఫోర్క్‌లిఫ్ట్) కారణంగా లీక్ ఏర్పడినట్లయితే, మరమ్మత్తు బిల్లు చేయబడుతుంది.

Q5: నేను రిమోట్ SCADA ఇంటర్‌ఫేస్‌ని ఈ స్విచ్‌గేర్‌కి రీట్రోఫిట్ చేయవచ్చా?

A: అన్ని యూనిట్లు RTU లేదా PLCకి కనెక్ట్ చేయడానికి సిద్ధంగా ఉన్న ప్రామాణిక 6NO+6NC సహాయక పరిచయాలతో వస్తాయి. అధునాతన పర్యవేక్షణ కోసం, మేము మోడ్‌బస్ RTU (RS485) లేదా IEC 61850 (ఈథర్నెట్) అవుట్‌పుట్‌లతో ఐచ్ఛిక ప్లగ్-ఇన్ మాడ్యూల్‌ను అందిస్తాము, నిజ-సమయ SF6 ఒత్తిడి, స్విచ్ పొజిషన్ మరియు ఆపరేషన్ కౌంటర్ డేటాను అందిస్తాము.
