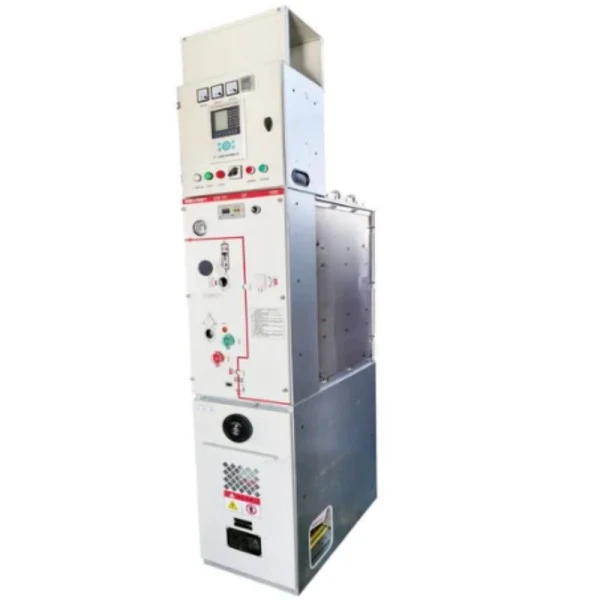

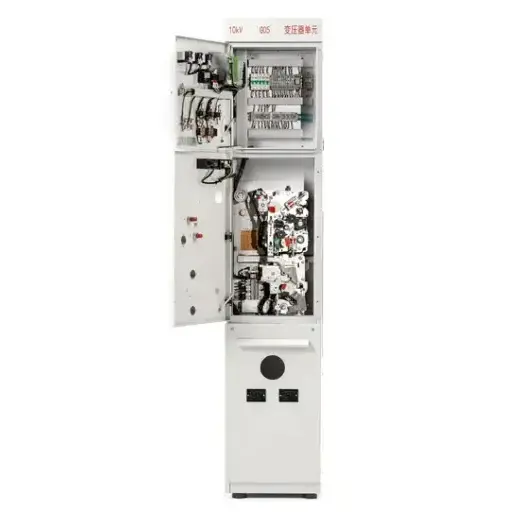

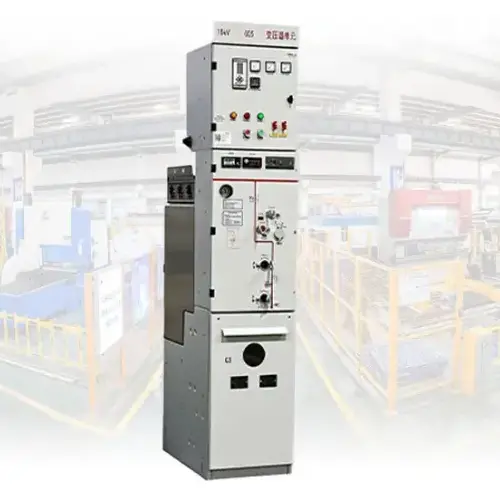

VCBతో RMU MV HV ఇన్సులేటెడ్ స్విచ్ గేర్ ప్యానెల్

ఇది ఏమిటి?

VCBతో కూడిన RMU MV HV ఇన్సులేటెడ్ స్విచ్ గేర్ ప్యానెల్ అనేది ఫ్యాక్టరీ-సమీకరించిన, మెటల్-పరివేష్టిత విద్యుత్ పంపిణీ పరికరం.రింగ్ మెయిన్ యూనిట్ (RMU)వాక్యూమ్ సర్క్యూట్ బ్రేకర్ (VCB) సాంకేతికతతో కార్యాచరణ. RMU రింగ్ నెట్‌వర్క్ కాన్ఫిగరేషన్‌ను ఎనేబుల్ చేస్తుంది - విద్యుత్ సరఫరా కొనసాగింపును నిర్ధారిస్తూ ఏ దిశ నుండి అయినా ప్రవహిస్తుంది. సీల్డ్ వాక్యూమ్ ఇంటర్‌ప్టర్‌లో ఉంచబడిన VCB, లోపాలు సంభవించినప్పుడు మిల్లీసెకన్లలో ఆర్క్‌లను ఆర్పివేస్తుంది.

RMU (రింగ్ మెయిన్ యూనిట్) అనేది లూప్డ్ ఎలక్ట్రికల్ నెట్‌వర్క్‌ల కోసం రూపొందించబడిన కాంపాక్ట్ స్విచ్ గేర్ అసెంబ్లీని సూచిస్తుంది. రేడియల్ డిస్ట్రిబ్యూషన్ సిస్టమ్‌ల మాదిరిగా కాకుండా, ఒకే లోపం మొత్తం దిగువ లోడ్‌లకు శక్తిని తగ్గించగలదు, RMU మిమ్మల్ని రింగ్ కాన్ఫిగరేషన్‌ని సృష్టించడానికి అనుమతిస్తుంది: శక్తి ఏ దిశ నుండి అయినా ప్రవహిస్తుంది. ఒక విభాగంలో లోపం సంభవించినప్పుడు, మిగిలిన నెట్‌వర్క్ ప్రత్యామ్నాయ ఫీడ్ నుండి శక్తిని పొందుతున్నప్పుడు మీరు ఆ విభాగాన్ని ఐసోలేట్ చేస్తారు.

VCB (వాక్యూమ్ సర్క్యూట్ బ్రేకర్) ఈ ప్యానెల్ రక్షణ వ్యవస్థ యొక్క గుండె. మూసివున్న వాక్యూమ్ ఇంటరప్టర్ లోపల, సర్క్యూట్ బ్రేకర్ లోపం సంభవించినప్పుడు మిల్లీసెకన్లలో ఎలక్ట్రికల్ ఆర్క్‌లను ఆర్పివేయగలదు. ఇంటర్‌ప్టర్ లోపల గాలి లేదా చమురు లేనందున, ఆర్క్ దాదాపు తక్షణమే చల్లారుతుంది, దిగువ పరికరాలకు నష్టం జరగకుండా తగ్గిస్తుంది మరియు పరిచయ జీవితాన్ని పొడిగిస్తుంది.

MV HV ఇన్సులేటెడ్ స్విచ్‌గేర్ ఈ ఉత్పత్తి మీడియం వోల్టేజ్ నుండి హై వోల్టేజ్ పరిధిలో (సాధారణంగా 12kV నుండి 40.5kV వరకు) పనిచేస్తుందని సూచిస్తుంది మరియు పర్యావరణం నుండి ప్రత్యక్ష భాగాలను వేరుచేయడానికి అధునాతన ఇన్సులేషన్ సాంకేతికత-SF6 గ్యాస్ లేదా ఘన విద్యుద్వాహకాన్ని ఉపయోగిస్తుంది.

ఇది ఏమి చేయగలదు?

1. పవర్ డిస్ట్రిబ్యూషన్ కంట్రోల్ - మాన్యువల్‌గా లేదా SCADA ద్వారా సర్క్యూట్‌లను ఆన్/ఆఫ్ చేయండి

2. ఫాల్ట్ ప్రొటెక్షన్ - 31.5kA వరకు షార్ట్-సర్క్యూట్ కరెంట్‌లకు అంతరాయం

3. నెట్‌వర్క్ ఐసోలేషన్ - నిర్వహణ కోసం సురక్షితంగా గ్రౌండ్ అవుట్‌గోయింగ్ కేబుల్స్

ఈ ప్యానెల్ యుటిలిటీస్, ఇండస్ట్రియల్ ప్లాంట్స్ మరియు కమర్షియల్ భవనాలు సంపూర్ణ సిబ్బంది భద్రతను కొనసాగిస్తూ దాదాపు జీరో డౌన్‌టైమ్‌ను సాధించేలా చేస్తుంది. VCBతో కూడిన ప్రతి RMU MV HV ఇన్సులేటెడ్ స్విచ్‌గేర్ ప్యానెల్ కఠినమైన వాతావరణంలో ప్రదర్శించడానికి నిర్మించబడింది.

ఉత్పత్తి పరామితి (స్పెసిఫికేషన్)

ఉత్పత్తి ఫీచర్ మరియు అప్లికేషన్

కీ ఫీచర్లు

ఇంటిగ్రేటెడ్ VCB రక్షణ --- ఫ్యూజ్‌లతో కూడిన ప్రామాణిక RMUలలా కాకుండా, VCBతో మా RMU MV HV ఇన్సులేటెడ్ స్విచ్‌గేర్ ప్యానెల్ పూర్తి-రేటెడ్ ఫాల్ట్ అంతరాయాన్ని అందిస్తుంది. వాక్యూమ్ ఇంటర్‌ప్టర్‌కు దాని జీవితకాలంలో ఎటువంటి నిర్వహణ అవసరం లేదు.

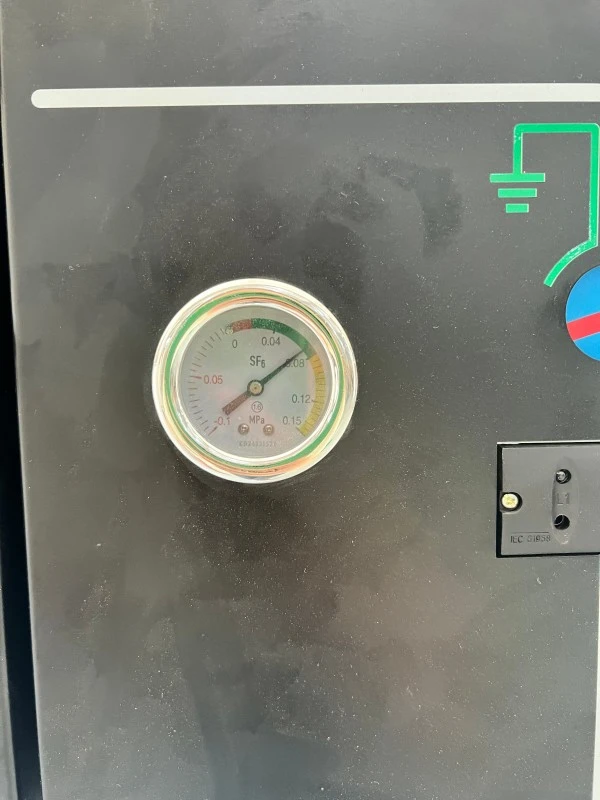

మూసివున్న SF6 ఇన్సులేషన్ ట్యాంక్ --- అన్ని ప్రత్యక్ష భాగాలు <0.1% వార్షిక లీకేజీతో 3mm స్టెయిన్‌లెస్ స్టీల్ ట్యాంక్‌లో ఉంచబడ్డాయి. శుభ్రపరచడం లేదు, ఇన్సులేషన్ పరీక్ష లేదు, దుమ్ము లేదా ఉప్పు పొగమంచుకు గురికాదు.

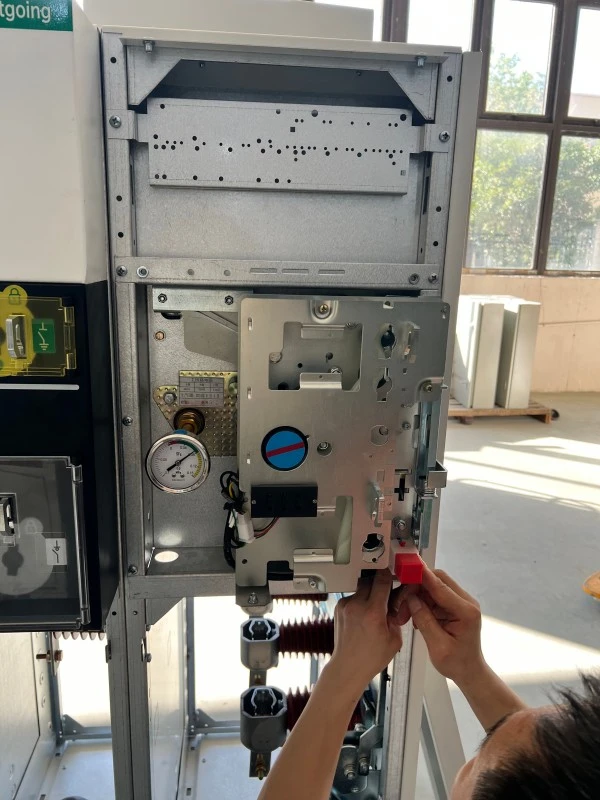

త్రీ-పొజిషన్ స్విచ్-డిస్‌కనెక్టర్ తప్పు సీక్వెన్స్‌లను నిరోధించడానికి మెకానికల్ ఇంటర్‌లాకింగ్‌తో కనెక్ట్ చేయబడిన, డిస్‌కనెక్ట్ చేయబడిన మరియు గ్రౌండ్డ్ స్థానాలను అందిస్తుంది.

అంతర్గత ఆర్క్ తట్టుకోగలిగిన --- 20kA/1s వద్ద పరీక్షించబడింది, ఒత్తిడి ఉపశమనంతో వేడి వాయువులను ఆపరేటర్ నుండి దూరంగా ఉంచుతుంది.

కాంపాక్ట్ ఫుట్‌ప్రింట్ --- ఎయిర్-ఇన్సులేటెడ్ స్విచ్ గేర్ కంటే 30-50% తక్కువ ఫ్లోర్ స్పేస్‌ను ఆక్రమిస్తుంది, స్థల-నియంత్రిత సబ్‌స్టేషన్‌లకు అనువైనది.

రిమోట్ మానిటరింగ్ --- ప్రామాణిక సహాయక పరిచయాలు ప్లస్ ఐచ్ఛిక మోడ్‌బస్ లేదా IEC 61850 కమ్యూనికేషన్.

అప్లికేషన్లు

● పట్టణ విద్యుత్ పంపిణీ (బేస్‌మెంట్ సబ్‌స్టేషన్‌లు, వాణిజ్య సముదాయాలు)

● పవన మరియు సౌర క్షేత్రాలు (కంపనం, ఉష్ణోగ్రత తీవ్రతలను తట్టుకుంటుంది)

● పారిశ్రామిక ప్లాంట్లు (ఉక్కు, సిమెంట్, పెట్రోకెమికల్)

● డేటా కేంద్రాలు (టైర్ III/IV సమయ అవసరాలు)

● రైల్వే ట్రాక్షన్ సబ్‌స్టేషన్‌లు (25kV వ్యవస్థలు)

● మైనింగ్ కార్యకలాపాలు (మురికి, తేమతో కూడిన పరిసరాలు)

ఫీచర్ Q&A

Q: VCB లోడ్-బ్రేక్ స్విచ్ నుండి ఎలా భిన్నంగా ఉంటుంది?

A: లోడ్-బ్రేక్ స్విచ్ సాధారణ లోడ్ ప్రవాహాలకు మాత్రమే అంతరాయం కలిగిస్తుంది. VCBతో ఈ RMU MV HV ఇన్సులేటెడ్ స్విచ్ గేర్ ప్యానెల్‌లోని VCB మిల్లీసెకన్లలో 31.5kA వరకు ఫాల్ట్ కరెంట్‌లకు అంతరాయం కలిగిస్తుంది, అయానైజబుల్ మీడియం లేని వాక్యూమ్ ఇంటరప్టర్‌ని ఉపయోగిస్తుంది.

ఉత్పత్తి వివరాలు

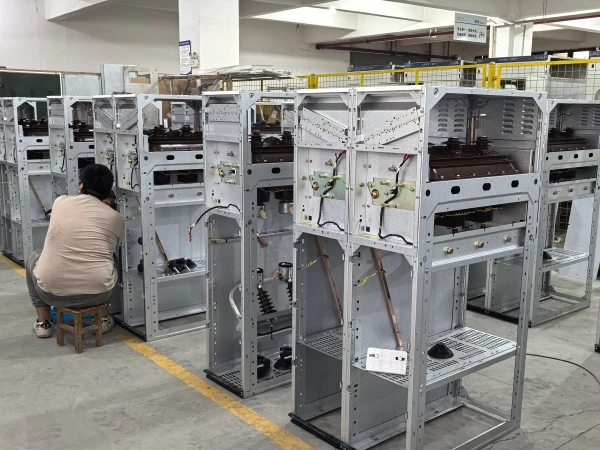

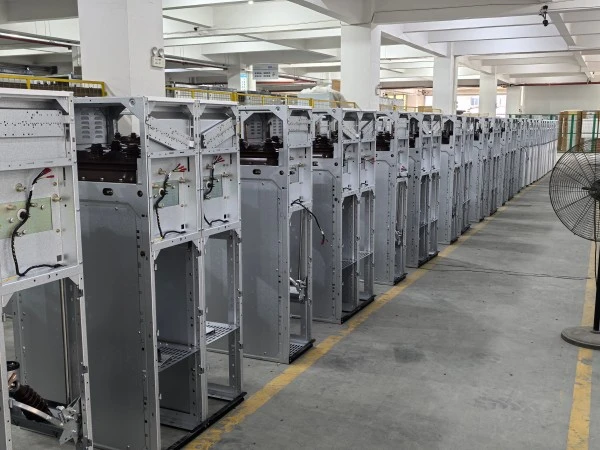

తయారీ ప్రక్రియ

● ట్యాంక్ ఫాబ్రికేషన్---లేజర్-కట్ 316L స్టెయిన్‌లెస్ స్టీల్, రోబోట్-వెల్డెడ్, ఎక్స్-రే తనిఖీ చేయబడింది, 24 గంటల పాటు 0.4MPa వద్ద ఒత్తిడి-పరీక్షించబడింది.

● వాక్యూమ్ ఇంటరప్టర్ అసెంబ్లీ---ప్రతి అంతరాయానికి 70kV AC హై-వోల్టేజ్ పరీక్ష మరియు కాంటాక్ట్ రెసిస్టెన్స్ కొలత జరుగుతుంది.

● SF6 ప్రాసెసింగ్---ట్యాంక్ <10Paకి ఖాళీ చేయబడింది, ఆపై SF6 గ్యాస్‌తో నింపబడింది (>99.97% స్వచ్ఛత, మంచు బిందువు <-50°C). హాలోజెన్ స్నిఫర్ అన్ని సీల్స్‌ను తనిఖీ చేస్తుంది.

● టెస్టింగ్---మెకానికల్ ఎండ్యూరెన్స్ (1,000 సైకిల్స్), డైఎలెక్ట్రిక్ (70kV/1min), పాక్షిక డిశ్చార్జ్ (<5pC) మరియు ఇంటర్నల్ ఆర్క్ (20kA/1s) పరీక్షలు.

నాణ్యత హామీ & ధృవపత్రాలు

లుగావో పవర్‌ను ఎందుకు ఎంచుకోవాలి?

VCBతో RMU vs ఫ్యూజ్‌తో RMU

సాధారణంగా, VCB RMUలు తరచూ స్విచ్చింగ్ ఆపరేషన్‌లు, అధునాతన రక్షణ మరియు రిమోట్ మానిటరింగ్ అవసరమయ్యే మధ్యస్థ మరియు పెద్ద-సామర్థ్య విద్యుత్ పంపిణీ వ్యవస్థల కోసం సిఫార్సు చేయబడతాయి. ఫ్యూజ్ RMUలు ట్రాన్స్‌ఫార్మర్ రక్షణ మరియు సాపేక్షంగా స్థిరమైన లోడ్‌లతో కూడిన చిన్న డిస్ట్రిబ్యూషన్ నెట్‌వర్క్‌ల కోసం ఖర్చుతో కూడుకున్న పరిష్కారం.

ప్యాకేజింగ్, షిప్పింగ్ & అమ్మకాల తర్వాత

ప్యాకేజింగ్

1. VCI ఫిల్మ్ ఇన్నర్ ర్యాప్ + ఫోమ్ ప్యాడింగ్ + 9 మిమీ ప్లైవుడ్ క్రేట్

2. రవాణా కోసం SF6 ఒత్తిడి 0.05MPaకి తగ్గించబడింది

అమ్మకాల తర్వాత & వారంటీ

1. వారంటీ వ్యవధి: కమీషన్ నుండి 12 నెలలు లేదా షిప్‌మెంట్ నుండి 18 నెలలు, ఏది మొదట వస్తే అది.

2. కవరేజ్: మెటీరియల్/వర్క్‌మ్యాన్‌షిప్ లోపాలు, లీక్‌ల కోసం SF6 రీఫిల్ > 0.5%/సంవత్సరం, VCB వాక్యూమ్ నష్టం.

3. మినహాయింపులు: సరికాని ఇన్‌స్టాలేషన్, ఫోర్స్ మేజర్, అనధికార సవరణ, వినియోగ వస్తువులు.

సేవలు:

1. ఉచిత రిమోట్ ట్రబుల్షూటింగ్ (24-గంటల ప్రతిస్పందన)

2. 48 గంటలలోపు విడిభాగాల పంపిణీ (ప్రాంతీయ గిడ్డంగులు)

3. పొడిగించిన వారంటీ అందుబాటులో ఉంది (2, 3, లేదా 5 సంవత్సరాలు)

తరచుగా అడిగే ప్రశ్నలు

Q1: మీరు రకం పరీక్ష నివేదికలు మరియు FATని అందించగలరా?

జ: అవును. IEC రకం పరీక్ష నివేదికలు అందుబాటులో ఉన్నాయి. మా జెజియాంగ్ ఫ్యాక్టరీలో ఫ్యాక్టరీ అంగీకార పరీక్ష స్వాగతం. థర్డ్-పార్టీ ఇన్స్పెక్షన్ (SGS, BV) కస్టమర్ ఖర్చుతో అందుబాటులో ఉంటుంది.

Q2: వారంటీ క్లెయిమ్‌లు అంతర్జాతీయంగా ఎలా నిర్వహించబడతాయి?

జ: ఫోటోలు/వీడియోలను వీరికి ఇమెయిల్ చేయండిlugaoteam@lugaoelectric.com. 24 గంటల్లో రిమోట్ నిర్ధారణ. బీమా ద్వారా కవర్ చేయబడిన లోపాల కోసం, మేము ఉచితంగా విడిభాగాలను పంపుతాము..

Q3: VCBతో ఈ RMU MV HV ఇన్సులేటెడ్ స్విచ్‌గేర్ ప్యానెల్ యొక్క ఆశించిన సేవా జీవితం ఎంత?

A: SF6 ట్యాంక్ మరియు బస్‌బార్లు: 30 సంవత్సరాలు. VCB అంతరాయాలు: 10,000 కార్యకలాపాలు లేదా 30 సంవత్సరాలు. మెకానిజం సమగ్రత: 15-20 సంవత్సరాలు. మొత్తం సేవా జీవితం: సరైన నిర్వహణతో 25-30 సంవత్సరాలు.

Q4: మీరు ఏ చెల్లింపు నిబంధనలను అంగీకరిస్తారు?

A: మొదటిసారి కస్టమర్‌లు: 30% T/T అడ్వాన్స్, షిప్‌మెంట్‌కు ముందు 70%. స్థాపించబడిన కస్టమర్‌లు: B/L కాపీకి వ్యతిరేకంగా 20% T/T + 80%. చూడగానే L/C ఆమోదించబడింది.

Q5: VCBతో RMU MV HV ఇన్సులేటెడ్ స్విచ్ గేర్ ప్యానెల్‌ను అధిక ఎత్తులో ఉపయోగించవచ్చా?

A: ప్రామాణిక డిజైన్ ≤2000m. అధిక-ఎత్తు వెర్షన్ (పెరిగిన క్రీపేజ్, అధిక SF6 ఒత్తిడి) 3500మీ వరకు అందుబాటులో ఉంది. >3500మీ కోసం కస్టమ్ ఇంజనీరింగ్.
