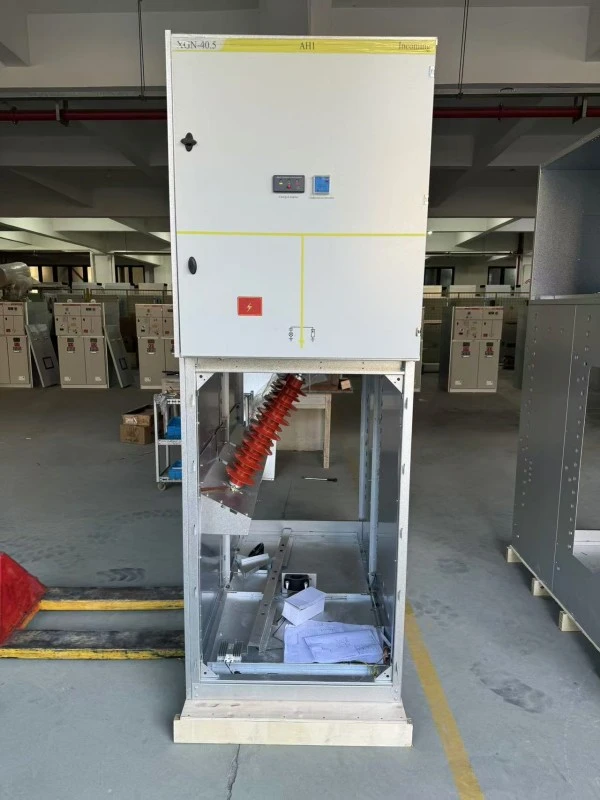

పర్యావరణ అనుకూల గ్యాస్ ఇన్సులేషన్ RMU

పర్యావరణ అనుకూల గ్యాస్ ఇన్సులేషన్ RMU (రింగ్ ప్రధాన యూనిట్) అనేది ఫ్యాక్టరీ-అసెంబుల్డ్, సీల్డ్, మెటల్-క్లోజ్డ్ మీడియం వోల్టేజ్ స్విచ్‌గేర్ (24kV వరకు), ఇది పర్యావరణ అనుకూలమైన గ్యాస్ మిశ్రమాన్ని దాని ప్రాథమిక ఇన్సులేటింగ్ మరియు ఆర్క్-క్వెన్చింగ్ మాధ్యమంగా ఉపయోగిస్తుంది--- స్వచ్ఛమైన SF6కి బదులుగా. అధిక గ్లోబల్ వార్మింగ్ పొటెన్షియల్ (GWP = 23,500) కలిగి ఉన్న సాంప్రదాయ SF6 RMUల వలె కాకుండా, ప్రస్తుత EU రిఫరెన్స్ డేటా ప్రకారం SF₆ సుమారు 24,300 GWPని కలిగి ఉంది. లుగావో పవర్ యొక్క ఎకో-RMU సింథటిక్ ఎయిర్, N₂/SF₆ మిశ్రమం (10% SF6 కంటే తక్కువతో) లేదా ఫ్లోరోకెటోన్ ఆధారిత (C5-FK) గ్యాస్‌ని ఉపయోగిస్తుంది. ఈ వాయువులు విషపూరితం కానివి, మంటలేనివి మరియు స్వచ్ఛమైన SF6 కోసం 23,500తో పోలిస్తే 1 కంటే తక్కువ (సింథటిక్ గాలి కోసం) లేదా 600 (C5-FK కోసం) కంటే తక్కువ GWPని కలిగి ఉంటాయి.

ఉత్పత్తి ప్రయోజనాలు

ఎందుకు ఎంచుకోండిలుగావో పవర్SF6 ప్రత్యామ్నాయాలపై ఎకో-గ్యాస్ RMU?

ఉత్పత్తి లక్షణాలు

సాంకేతిక వివరణలతో ఫీచర్ జాబితా

ఉత్పత్తి వివరాలు

లుగావో పవర్ ఎకో-గ్యాస్ RMUని ఎలా తయారు చేస్తుంది

ప్రతి పర్యావరణ అనుకూల గ్యాస్ ఇన్సులేషన్ RMU చైనాలోని వెన్‌జౌలో మా ISO 9001:2021 మరియు ISO 14001 సర్టిఫైడ్ ఫెసిలిటీలో ఉత్పత్తి చేయబడుతుంది. ఉత్పాదక ప్రక్రియ ప్రత్యేకంగా ఎకో-గ్యాస్ హ్యాండ్లింగ్ కోసం స్వీకరించబడింది - SF6 ఉత్పత్తి మార్గాల నుండి భిన్నంగా ఉంటుంది.

దశల వారీ ఉత్పత్తి ప్రక్రియ

1. ట్యాంక్ తయారీ

● 3mm స్టెయిన్‌లెస్ స్టీల్ (AISI 304) - లేజర్ కట్, రోబోటిక్ బెంట్, ఆటోమేటెడ్ MIG ప్రక్రియ ద్వారా వెల్డింగ్ చేయబడింది.

● 100% హీలియం లీక్ గుర్తింపు: ట్యాంక్ వాక్యూమ్ చాంబర్‌లో మునిగిపోయింది; హీలియం స్ప్రే పరీక్ష - లీక్ రేట్ <1×10⁻⁶ mbar·L/s (IEC అవసరం కంటే 20x కఠినమైనది).

2. కాంపోనెంట్ అసెంబ్లీ

● మూడు-స్థాన స్విచ్ మెకానిజం క్లీన్‌రూమ్‌లో అసెంబుల్ చేయబడింది (100,000 తరగతి).

● రాగి పరిచయాలు వెండి పూతతో (15μm మందం) - తక్కువ కాంటాక్ట్ రెసిస్టెన్స్ (<30μΩ) నిర్ధారిస్తుంది.

● షట్టర్ మెకానిజం - స్టెయిన్‌లెస్ స్టీల్, కెమెరాతో నడిచేది.

3. వాక్యూమ్ ప్రాసెసింగ్

● 8 గంటల పాటు వాక్యూమ్ (<10 Pa) కింద 80°Cకి వేడిచేసిన ట్యాంక్ - తేమను తొలగిస్తుంది (లక్ష్యం <10ppm).

● అంతర్గత సంక్షేపణం మరియు విద్యుద్వాహక విచ్ఛిన్నం నిరోధిస్తుంది.

4. ఎకో-గ్యాస్ ఫిల్లింగ్

● ప్రత్యేక మిక్సింగ్ స్టేషన్‌లో తయారు చేయబడిన గ్యాస్ మిశ్రమం (ఖచ్చితత్వం ±1%).

● C5-FK మిశ్రమం కోసం: C5-FK (ఫ్లోరోకెటోన్) + CO₂ + O₂ (ట్రేస్).

● ఒత్తిడిని పూరించండి: 20°C వద్ద 0.04 MPa సాపేక్షంగా.

● గ్యాస్ కంపోజిషన్ లేబుల్‌తో ప్రతి ట్యాంక్ సీరియల్ నంబర్.

5. తుది విద్యుత్ పరీక్ష

● పవర్ ఫ్రీక్వెన్సీ తట్టుకోగలదు: 42kV/1min (12kV యూనిట్లు).

● మెరుపు ప్రేరణ: 75kV పీక్ (1.2/50μs).

● పాక్షిక ఉత్సర్గ: <5pC వద్ద 1.2Ur (12kV = 14.4kV పరీక్ష వోల్టేజ్).

● కాంటాక్ట్ రెసిస్టెన్స్ కొలత: పరీక్ష సర్టిఫికేట్‌లో రికార్డ్ చేయబడింది.

● మెకానికల్ ఆపరేషన్ పరీక్ష: 50 ఓపెన్/క్లోజ్ సైకిల్స్ - గ్యాస్ ప్రెజర్ మార్పు లేదు.

6. ఇంటర్‌లాక్ ధృవీకరణ

● అన్ని మెకానికల్ ఇంటర్‌లాక్‌లు గేజ్ పిన్‌లతో పరీక్షించబడ్డాయి - శక్తి కొలత రికార్డ్ చేయబడింది.

7. ప్యాకేజింగ్

● గ్యాస్ నిండిన యూనిట్ వాల్వ్‌పై రవాణా టోపీతో సీలు చేయబడింది.

● ఫోమ్ కవర్‌తో ప్రెజర్ గేజ్ రక్షించబడింది

నాణ్యత నియంత్రణ మైలురాళ్ళు

అమ్మకాల తర్వాత సేవ & వారంటీ

వారంటీ వ్యవధి:

ప్రారంభించిన తేదీ నుండి 12 నెలలు లేదా షిప్‌మెంట్ తేదీ నుండి 18 నెలలు (ఏదైతే ముందుగా జరుగుతుందో అది).

వారంటీ కింద కవర్ చేయబడింది:

1. అన్ని యాంత్రిక భాగాలు (స్విచ్ మెకానిజం, ఇంటర్‌లాక్‌లు, ఎర్త్ స్విచ్, సూచికలు)

2. గ్యాస్ ట్యాంక్ సమగ్రత (తయారీ లోపం కారణంగా లీకేజ్)

3. ప్రాథమిక మరియు ద్వితీయ పరిచయాలు

4. ఎకో-గ్యాస్ కూర్పు (ఫ్యాక్టరీ ఫిల్ సర్టిఫికేట్ నుండి వైదొలగితే)

5. ప్రెజర్ గేజ్ మరియు డెన్సిటీ మానిటర్

కవర్ చేయబడలేదు:

1. సరికాని నిల్వ లేదా ఇన్‌స్టాలేషన్ నుండి నష్టం (ఉదా., యూనిట్‌ను పడిపోవడం)

2. దూకుడు వాతావరణం కారణంగా బాహ్య తుప్పు (ఉదా., రసాయన కర్మాగారం)

3. ప్రకృతి చర్యలు (భూకంపం, వరదలు, మెరుపులు)

4. వినియోగ వస్తువులు (ఫ్యూజులు, సూచిక దీపాలు, బ్యాటరీలు)

తరచుగా అడిగే ప్రశ్నలు

Q1: పర్యావరణ అనుకూల గ్యాస్ ఇన్సులేషన్ RMUలో ఖచ్చితంగా ఏ వాయువు ఉపయోగించబడుతుంది?

A: Lugao పవర్ రెండు ఎంపికలను అందిస్తుంది:

● ఎంపిక A (ఆర్థిక వ్యవస్థ): N₂ + 10% SF₆ మిశ్రమం – GWP ≈ 2,350 (స్వచ్ఛమైన SF₆ కంటే ఇప్పటికీ 90% తక్కువ).

● ఎంపిక B (గ్రీన్ ప్రీమియం): C5-FK (ఫ్లోరోకెటోన్) + CO₂ + O₂ – GWP <600, PFAS లేదు, అధిక-GWP SF₆ ఇన్సులేషన్ వాయువులపై ఆధారపడటాన్ని తగ్గించాలని కోరుకునే ప్రాజెక్ట్‌లకు అనుకూలం..

రెండూ విషపూరితం కానివి, మంటలేనివి మరియు IEC 62271-200చే ఆమోదించబడినవి.

Q2: గ్యాస్ పనితీరు SF6కి సమానంగా ఉందా?

A: అవును, అదే ఆపరేటింగ్ ప్రెజర్ వద్ద (0.04-0.05 MPa), విద్యుద్వాహక బలం మరియు ఆర్క్-క్వెన్చింగ్ సామర్ధ్యం సమానంగా ఉంటాయి. మా పర్యావరణ అనుకూలమైన RMU SF6 యూనిట్ల మాదిరిగానే అదే రకమైన పరీక్షలలో ఉత్తీర్ణత సాధిస్తుంది: 42kV తట్టుకునే సామర్థ్యం, ​​20kA షార్ట్-సర్క్యూట్ మేకింగ్ మరియు 50 మెకానికల్ ఆపరేషన్‌లు.

Q3: గ్యాస్ లీక్ అయితే ఏమి జరుగుతుంది? కార్మికులకు ప్రమాదమా?

A: పర్యావరణ-వాయువు విషపూరితం కాదు (SF6 వలె కాకుండా, ఇది ఆర్సింగ్ కింద విషపూరిత ఉపఉత్పత్తులను ఉత్పత్తి చేస్తుంది). అయినప్పటికీ, పరిమిత ప్రదేశాలలో పెద్ద లీక్‌లు ఆక్సిజన్‌ను స్థానభ్రంశం చేయగలవు. లుగావో పవర్ యొక్క RMU అల్ప పీడన అలారాన్ని కలిగి ఉంది. ప్రేరేపించబడితే, ప్రవేశానికి ముందు గదిని వెంటిలేట్ చేయండి. చిన్న మొత్తంలో (CO₂ అగ్నిమాపక డిశ్చార్జ్ మాదిరిగానే) వాయువు కూడా సురక్షితంగా ఉంటుంది.

Q4: అవసరమైతే నేను గ్యాస్‌ను స్థానికంగా రీఫిల్ చేయవచ్చా?

A: ట్యాంక్ జీవితాంతం మూసివేయబడింది --- మీరు సాధారణ పరిస్థితుల్లో రీఫిల్ చేయవలసిన అవసరం లేదు (లీక్ రేటు <0.1% సంవత్సరానికి). అయినప్పటికీ, వాల్వ్ దెబ్బతిన్నట్లయితే, లుగావో పవర్ ఖచ్చితమైన గ్యాస్ మిశ్రమంతో రీఫిల్ కిట్‌లను అందిస్తుంది. స్థానిక SF6ని ఉపయోగించమని మేము సిఫార్సు చేయము - అది పర్యావరణ ప్రయోజనాన్ని దెబ్బతీస్తుంది.

Q5: మీ పర్యావరణ అనుకూల గ్యాస్ ఇన్సులేషన్ RMU SF6 కంటే ఖరీదైనదా?

A: గ్యాస్ మిశ్రమం మరియు అంకితమైన ఉత్పత్తి లైన్ కారణంగా ప్రారంభ కొనుగోలు ధర సుమారు 8-12% ఎక్కువ. అయితే:

1. మీరు భవిష్యత్తులో SF6 రికవరీ ఖర్చులను నివారించవచ్చు

2. మీరు గ్రీన్ బిల్డింగ్ టాక్స్ ఇన్సెంటివ్‌లకు అర్హత పొందారు (ఉదా., సింగపూర్, EUలో).

3. అనేక యుటిలిటీలు ఇప్పుడు వాటి సేకరణ స్కోరింగ్‌లో SF6-రహిత స్విచ్‌గేర్ కోసం ప్రీమియం చెల్లిస్తాయి.

4. 20-సంవత్సరాల జీవితచక్రం, లుగావో యొక్క ఎకో-RMU ఖర్చు-తటస్థంగా లేదా చౌకగా ఉంటుంది.

Q6: ఈ RMU ఎలాంటి ధృవపత్రాలను కలిగి ఉంది?

A: పూర్తి IEC 62271-200 రకం పరీక్షలు (KEMA సర్టిఫైడ్). అదనపు:

● ISO 14001 (తయారీ పర్యావరణ నిర్వహణ)

● CE మార్కింగ్

● చైనీస్ GB/T 3906

Q7: నేను ఇప్పటికే ఉన్న SF6 RMU ప్యానెల్‌ను ఎకో-గ్యాస్‌తో రీట్రోఫిట్ చేయవచ్చా?

A: లేదు, గ్యాస్ హ్యాండ్లింగ్ సిస్టమ్, సీల్స్ మరియు ప్రెజర్ సెట్టింగ్‌లు భిన్నంగా ఉంటాయి. అయితే, లుగావో పవర్స్గ్యాస్-ఇన్సులేటెడ్ RMUచాలా ప్రామాణిక SF6 RMUల వలె అదే బాహ్య కొలతలు మరియు బస్‌బార్ అంతరాన్ని కలిగి ఉంది. ఇది సివిల్ పనులు లేకుండా "డ్రాప్-ఇన్" భర్తీని అనుమతిస్తుంది.

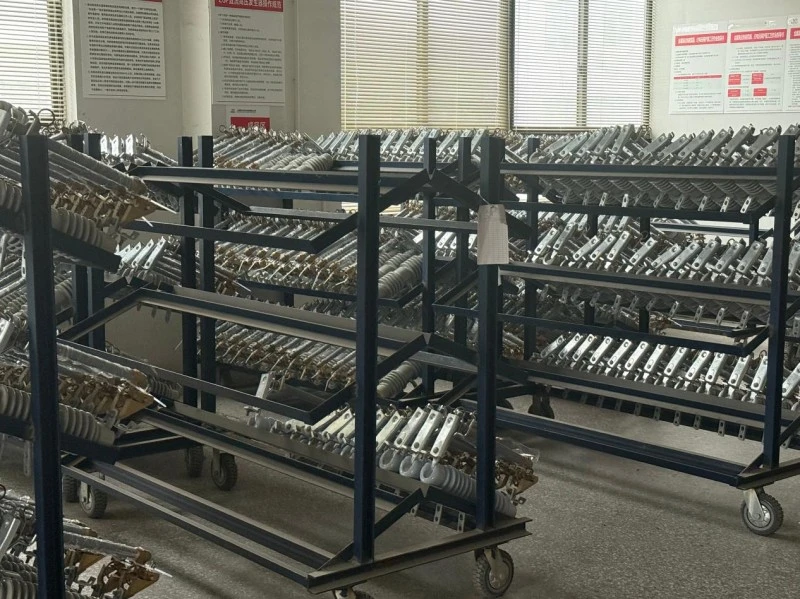

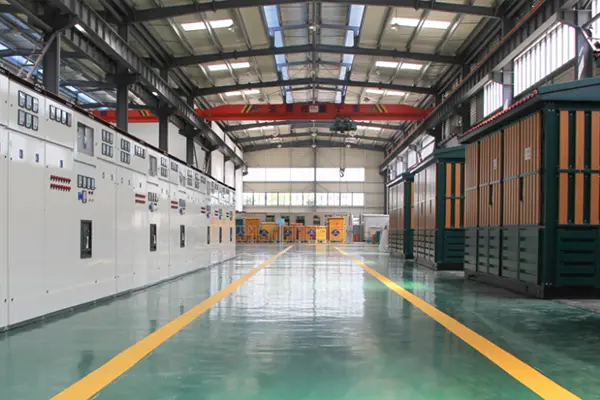

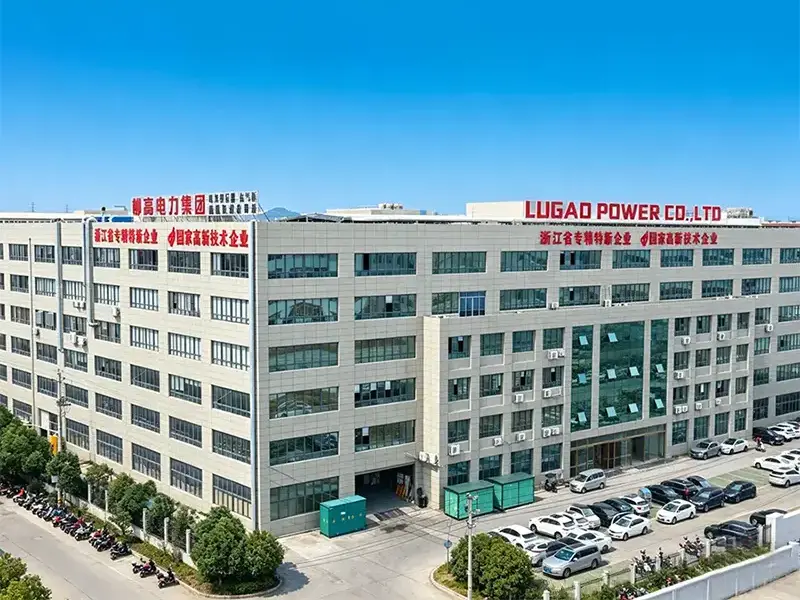

లుగావో ఫ్యాక్టరీ
