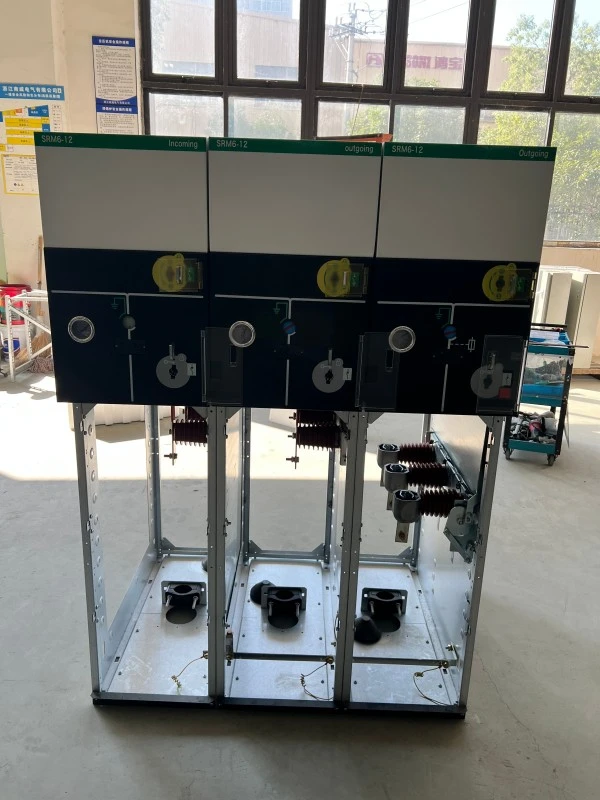

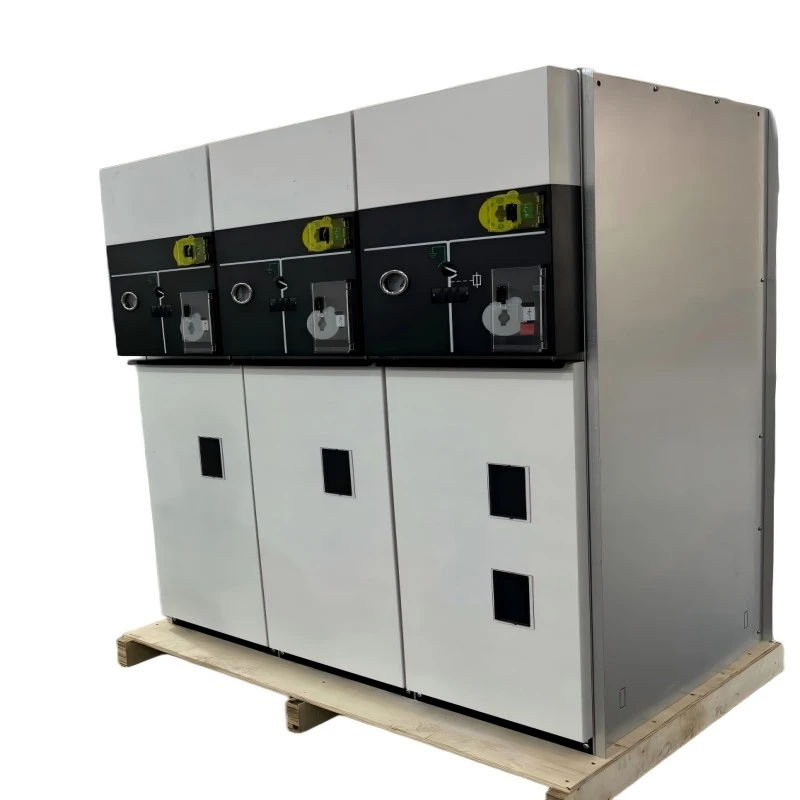

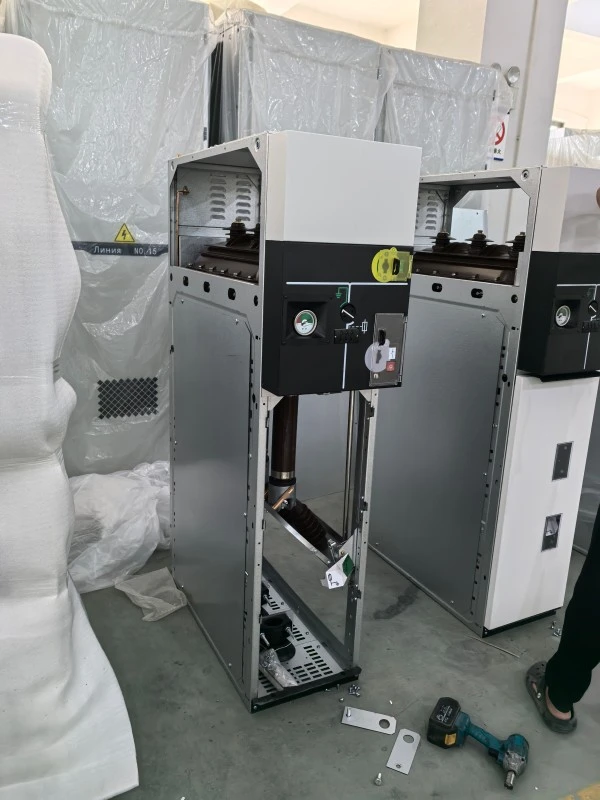

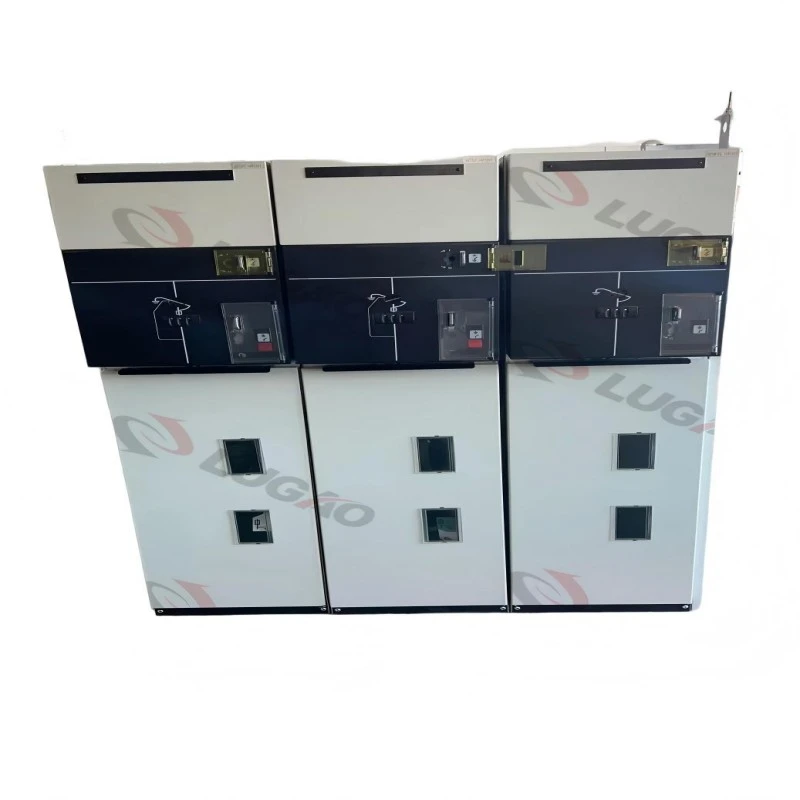

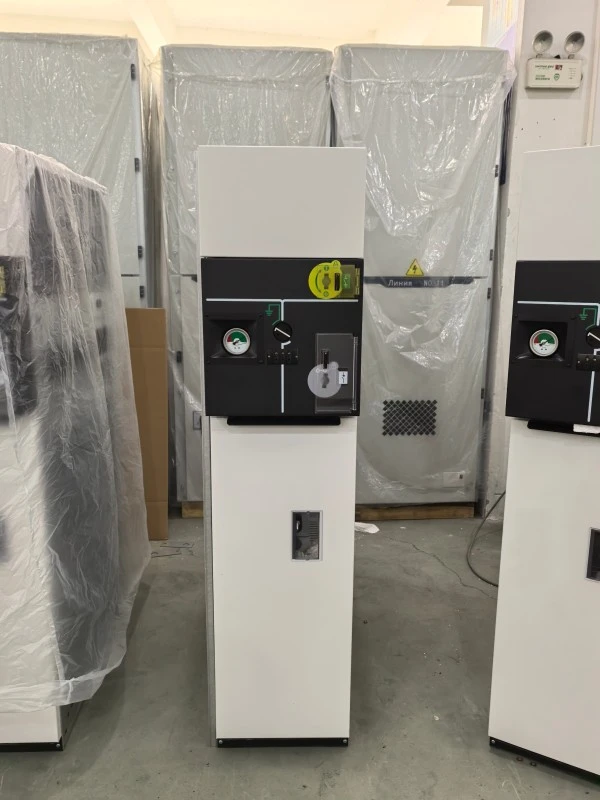

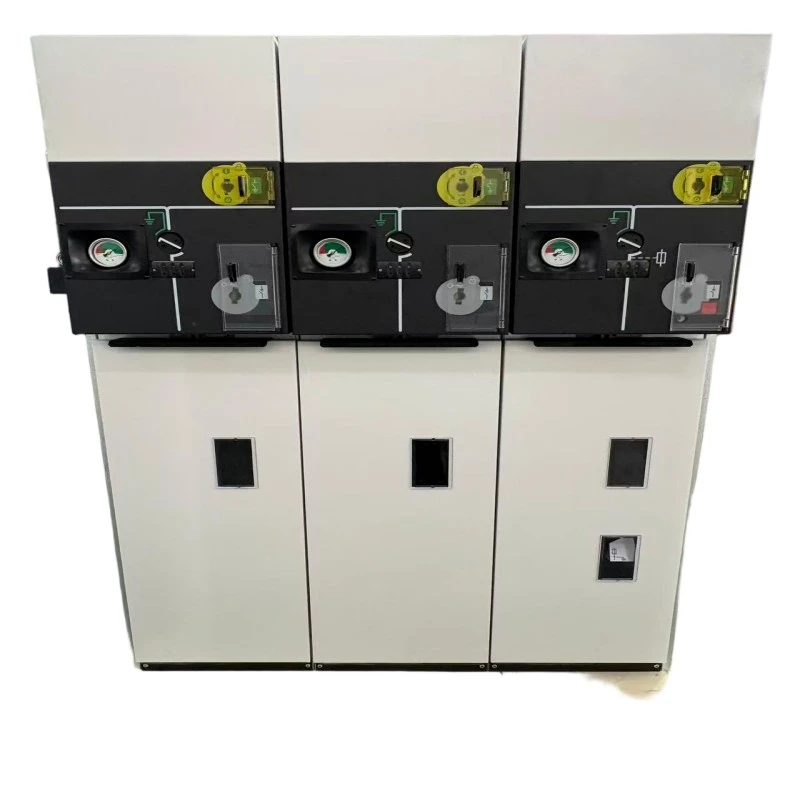

తక్కువ గ్యాస్ ఇంటర్‌లాక్ సిస్టమ్ మెటల్ పరివేష్టిత RMU

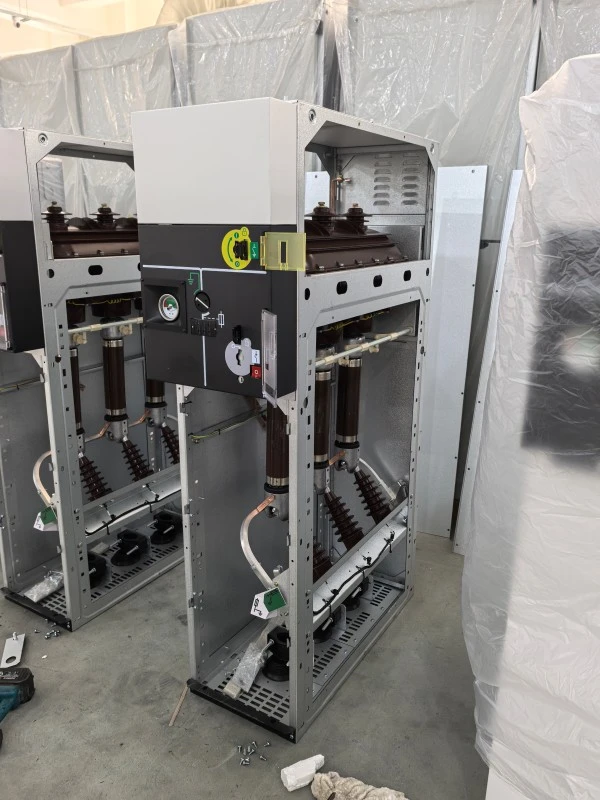

తక్కువ గ్యాస్ ఇంటర్‌లాక్ సిస్టమ్ మెటల్ పరివేష్టిత RMU (రింగ్ ప్రధాన యూనిట్) అనేది మీడియం వోల్టేజ్ డిస్ట్రిబ్యూషన్ నెట్‌వర్క్‌ల (24kV వరకు) కోసం రూపొందించబడిన ఫ్యాక్టరీ-సమీకరించిన, టైప్-టెస్టెడ్ స్విచ్‌గేర్. ఇది మెకానికల్ మరియు ఎలక్ట్రికల్ తక్కువ గ్యాస్ ప్రెజర్ ఇంటర్‌లాక్ సిస్టమ్‌తో SF6 ఇన్సులేటెడ్ లేదా SF6-ఫ్రీ గ్యాస్ టెక్నాలజీని మిళితం చేస్తుంది.

ఇది ఏమి చేస్తుంది:

RMU రింగ్ నెట్‌వర్క్‌లలో ట్రాన్స్‌ఫార్మర్లు మరియు కేబుల్ సర్క్యూట్‌లను సురక్షితంగా కనెక్ట్ చేస్తుంది, వేరు చేస్తుంది మరియు రక్షిస్తుంది. "తక్కువ గ్యాస్ ఇంటర్‌లాక్ సిస్టమ్" అంతర్గత వాయువు పీడనం సురక్షితమైన పరిమితుల కంటే పడిపోయినప్పుడు స్వయంచాలకంగా ఆపరేషన్ (మూసివేయడం లేదా గ్రౌండింగ్) నిరోధిస్తుంది - తగినంత విద్యుద్వాహక బలం కారణంగా అంతర్గత ఆర్సింగ్ ప్రమాదాలను తొలగిస్తుంది. మెటల్-పరివేష్టిత నిర్మాణం బలమైన భౌతిక రక్షణ మరియు విద్యుదయస్కాంత కవచాన్ని అందిస్తుంది.

ముఖ్య విధులు:

● లోడ్ మేకింగ్/బ్రేకింగ్

● ఇంటర్‌లాక్‌తో ఎర్త్ స్విచ్ ఆపరేషన్

● ఫాల్ట్ కరెంట్ రక్షణ (ఫ్యూజ్ లేదా రిలేతో)

● తక్కువ గ్యాస్ ప్రెజర్ అలారం మరియు లాకౌట్

● మెటల్ ఎన్‌క్లోజర్ కింద కనిపించే ఐసోలేషన్

లుగావో పవర్ నుండి ప్రతి తక్కువ గ్యాస్ ఇంటర్‌లాక్ సిస్టమ్ మెటల్ ఎన్‌క్లోజ్డ్ RMU IEC 62271-200 మరియు GB/T 3906 ప్రమాణాలకు అనుగుణంగా ఉంటుంది, ఇది స్మార్ట్ గ్రిడ్‌లలో అతుకులు లేని ఏకీకరణను నిర్ధారిస్తుంది.

ఉత్పత్తి పరామితి (స్పెసిఫికేషన్)

ఉత్పత్తి ఫీచర్ మరియు అప్లికేషన్

ప్రధాన లక్షణాలు (ప్రశ్నలు విభాగంతో)

ఫీచర్ 1: తక్కువ గ్యాస్ ప్రెజర్ ఇంటర్‌లాకింగ్ మెకానిజం

గ్యాస్ సాంద్రత తగినంతగా లేనప్పుడు మూసివేయడం లేదా ఎర్తింగ్‌ను నిరోధిస్తుంది.

మెకానికల్ లాక్ + RTUకి సహాయక సంప్రదింపు అభిప్రాయం.

ఫీచర్ 2: మెటల్ ఎన్‌క్లోజ్డ్, ఫుల్లీ సీల్డ్ ట్యాంక్

లేజర్ వెల్డింగ్తో స్టెయిన్లెస్ స్టీల్ ట్యాంక్.

బాహ్యంగా బహిర్గతమయ్యే ప్రత్యక్ష భాగాలు లేవు.

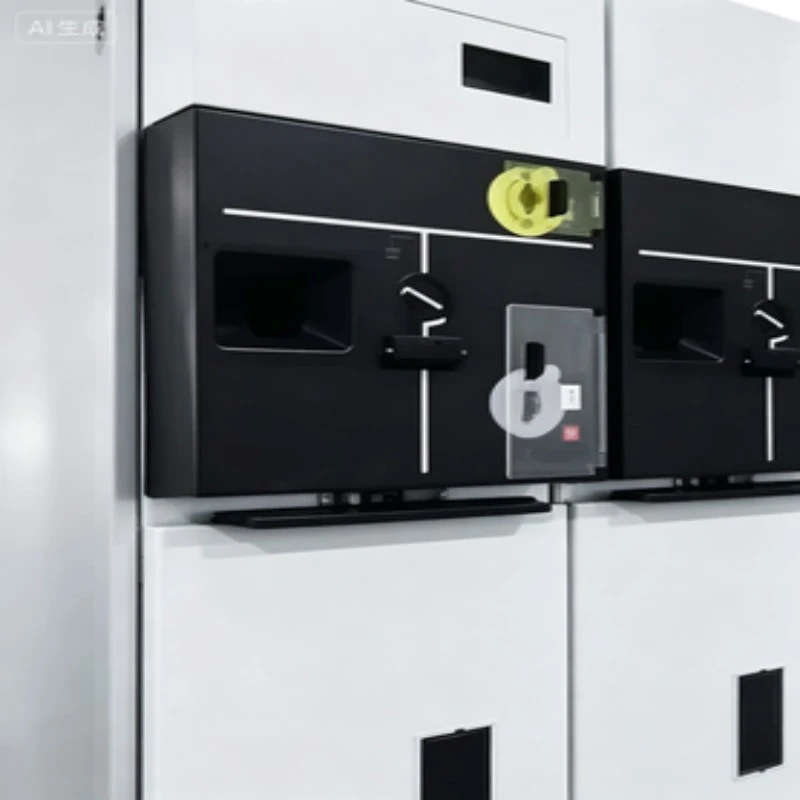

ఫీచర్ 3: ఇంటిగ్రేటెడ్ మెకానికల్/ఎలక్ట్రికల్ ఇంటర్‌లాక్‌లు

●లోడ్ స్విచ్ – ఎర్త్ స్విచ్ – ఫ్రంట్ కవర్ ఇంటర్‌లాక్ చైన్.

కీ-లాక్ మరియు ప్యాడ్‌లాక్ నిబంధనలు.

ఫీచర్ 4: కాంపాక్ట్ & మాడ్యులర్ డిజైన్

వెడల్పు యూనిట్‌కు 375mm కంటే తక్కువ.

రెండు వైపులా విస్తరించదగినది.

ఫీచర్ 5: నిర్వహణ అనుకూలమైన గ్యాస్ సిస్టమ్

స్వీయ సీలింగ్ కవాటాలు; ఎరుపు రంగులో గుర్తించబడిన అల్ప పీడన జోన్‌తో గ్యాస్ ప్రెజర్ గేజ్.

అప్లికేషన్లు

1. సెకండరీ డిస్ట్రిబ్యూషన్ నెట్‌వర్క్‌లు (నివాస & వాణిజ్య సముదాయాలు)

2. పవన/సౌర విద్యుత్ సేకరణ కేంద్రాలు (పర్యావరణ అనుకూలత)

3. EV ఛార్జింగ్ హబ్ స్విచ్ గేర్ గదులు

4. డేటా సెంటర్ బ్యాకప్ ఫీడర్లు

5. పారిశ్రామిక ప్లాంట్ రింగ్ నెట్వర్క్లు

Q&A---ఉత్పత్తి ఫీచర్ డీప్ డైవ్

Q1: తక్కువ గ్యాస్ ఇంటర్‌లాక్ సాధారణ ఆపరేషన్ వేగాన్ని ప్రభావితం చేస్తుందా?

A: కాదు. సాధారణ ఒత్తిడిలో, ఇంటర్‌లాక్ పారదర్శకంగా ఉంటుంది. గ్యాస్ లీక్ అయినప్పుడు మాత్రమే (ఉదా., సీల్ ఏజింగ్ కారణంగా) లాక్ ఎంగేజ్ అవుతుంది---సాధారణంగా 10+ సంవత్సరాల తర్వాత. ఇది సాధారణ మార్పిడి సమయంలో సున్నా ఆలస్యాన్ని జోడిస్తుంది.

Q2: సాధారణ గ్యాస్ రీఫిల్ విరామం అంటే ఏమిటి?

A: SF6 వెర్షన్ కోసం, > సాధారణ పరిస్థితుల్లో 20 సంవత్సరాలు. తక్కువ గ్యాస్ ఇంటర్‌లాక్ క్లిష్టమైన స్థాయికి ముందే అలారంను ప్రేరేపిస్తుంది, ఇది ప్రణాళికాబద్ధమైన నిర్వహణను అనుమతిస్తుంది.

Q3: తక్కువ గ్యాస్ ఇంటర్‌లాక్ సిస్టమ్ మెటల్ ఎన్‌క్లోజ్డ్ RMU స్మార్ట్ గ్రిడ్ ఆటోమేషన్‌కు అనుకూలంగా ఉందా?

జ: ఖచ్చితంగా. ప్రతి యూనిట్ తక్కువ గ్యాస్ అలారం, లాకౌట్ స్థితి మరియు స్విచ్ పొజిషన్ కోసం సహాయక పరిచయాలను అందిస్తుంది--- RTU ద్వారా IEC 61850కి అనుకూలంగా ఉంటుంది.

ఉత్పత్తి వివరాలు

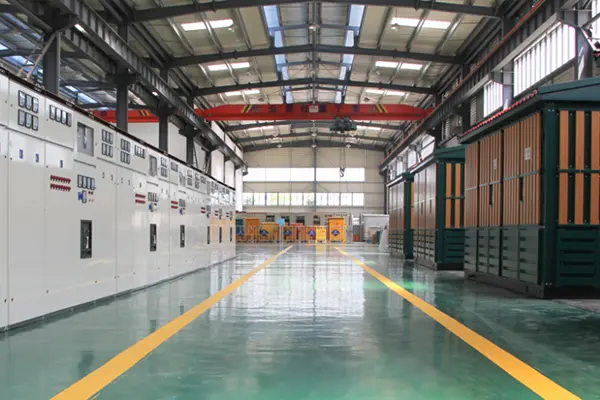

తయారీ ప్రక్రియ

●Lugao Power Co., Ltd. ప్రతి తక్కువ గ్యాస్ ఇంటర్‌లాక్ సిస్టమ్ మెటల్‌ను ఉత్పత్తి చేస్తుందిRMUగ్యాస్ ఫిల్లింగ్ కోసం క్లాస్ 100,000 క్లీన్‌రూమ్‌లో. ప్రధాన ఉత్పత్తి దశలు:

1. ట్యాంక్ లేజర్ కటింగ్ & రోబోటిక్ వెల్డింగ్---హీలియం లీక్ టెస్ట్ (<1×10⁻⁶ mbar·L/s).

2. వాక్యూమ్ డ్రైయింగ్ & డీగ్యాసింగ్---తేమ కంటెంట్ ≤10ppm.

3. మెకానికల్ ఇంటర్‌లాక్ అసెంబ్లీ---5000-సైకిల్ ఎండ్యూరెన్స్ టెస్ట్.

4. తక్కువ గ్యాస్ ఇంటర్‌లాక్ కాలిబ్రేషన్ --- ప్రెసిషన్ ప్రెజర్ స్విచ్‌లు మరియు కామ్ మెకానిజమ్‌లను ఉపయోగించడం.

5. తుది విద్యుత్ పరీక్ష---పవర్ ఫ్రీక్వెన్సీ తట్టుకుంటుంది (12kV యూనిట్లకు 42kV/1min).

6. ప్రత్యేక క్రమ సంఖ్య --- ముడిసరుకు సర్టిఫికేట్‌లకు గుర్తించదగినది.

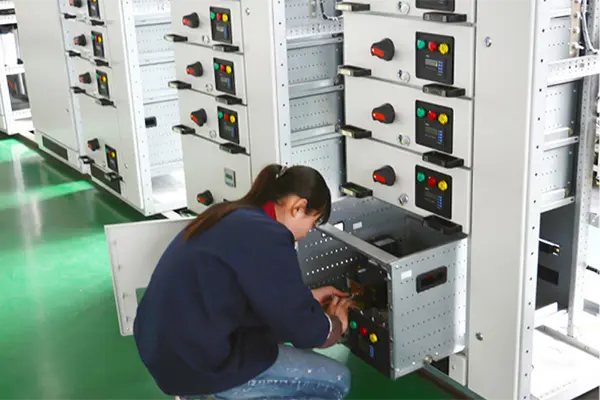

నాణ్యత నియంత్రణ

ప్రతి RMU ప్రతి IECకి 100% ఫ్యాక్టరీ అంగీకార పరీక్ష (FAT)కి లోనవుతుంది.

●ow గ్యాస్ ఇంటర్‌లాక్ ఫంక్షన్ మూడు ప్రెజర్ పాయింట్‌ల వద్ద ధృవీకరించబడింది: సాధారణ, అలారం, లాకౌట్.

1.2Ur వద్ద పాక్షిక ఉత్సర్గ కొలత <5pC.

ధృవపత్రాలు & నాణ్యత హామీ

లుగావో పవర్ కో., లిమిటెడ్‌ని ఎందుకు ఎంచుకోవాలి?

● మీడియం వోల్టేజ్ స్విచ్ గేర్‌లో 15+ సంవత్సరాలు.

● లైఫ్‌సైకిల్ సపోర్ట్ - విడిభాగాలకు 10 సంవత్సరాలు హామీ ఇవ్వబడుతుంది.

● కస్టమ్ ఇంజనీరింగ్ - రిమోట్ తక్కువ గ్యాస్ పర్యవేక్షణ, హీటర్ లేదా CTలను జోడించండి.

"మీరు లుగావో నుండి ఒక తక్కువ గ్యాస్ ఇంటర్‌లాక్ సిస్టమ్ మెటల్‌తో కూడిన RMUని కొనుగోలు చేసినప్పుడు, మీరు కేవలం ఉత్పత్తిని మాత్రమే కాకుండా నెట్‌వర్క్ భద్రతలో భాగస్వామిని పొందుతారు."

ప్యాకేజింగ్ & డెలివరీ

ప్యాకేజింగ్

1. వ్యక్తిగత RMU: యాంటీ-స్టాటిక్ PE బ్యాగ్ + డెసికాంట్‌లో సీలు చేయబడింది.

2. కుషనింగ్: చెక్క క్రేట్ లోపల 30mm EPE ఫోమ్.

3. ఔటర్ క్రేట్: హీట్-ట్రీట్డ్ ప్లైవుడ్ (ISPM-15 ఎగుమతికి అనుగుణంగా ఉంటుంది).

4. మార్కింగ్: పెళుసుగా, గురుత్వాకర్షణ కేంద్రం, గ్యాస్ నిండిన లేబుల్, ఇంటర్‌లాక్ హెచ్చరిక.

డెలివరీ

1. పోర్ట్: షాంఘై / నింగ్బో.

2. ప్రధాన సమయం: ప్రామాణిక 630A యూనిట్ల కోసం 25 పని దినాలు (నమూనా ఆర్డర్ 15 రోజులు).

3. షిప్పింగ్ డాక్యుమెంట్‌లు: ప్యాకింగ్ లిస్ట్, కమర్షియల్ ఇన్‌వాయిస్, బిల్ ఆఫ్ లాడింగ్, టెస్ట్ రిపోర్ట్‌లు, ఇంటర్‌లాక్ కాలిబ్రేషన్ సర్టిఫికేట్.

గ్యాస్ రవాణా గమనిక

SF6 లేదా ఎకో-గ్యాస్ నిండిన యూనిట్లు UN 3166 (గ్యాస్‌తో కూడిన యంత్రాలు) కింద "ప్రమాదకరం కాని వస్తువులు"గా రవాణా చేయబడతాయి. అన్ని కవాటాలు మూసివేయబడ్డాయి మరియు రక్షించబడ్డాయి.

తరచుగా అడిగే ప్రశ్నలు

Q1: తక్కువ గ్యాస్ ఇంటర్‌లాక్ సిస్టమ్ మెటల్ ఎన్‌క్లోజ్డ్ RMU కోసం వారంటీ పీరియడ్ ఎంత?

జ: లుగావో పవర్ ప్రారంభించిన తేదీ నుండి 12 నెలలు లేదా షిప్‌మెంట్ నుండి 18 నెలలు (ఏదైనా ముందుగా) అందిస్తుంది. తక్కువ గ్యాస్ ఇంటర్‌లాక్ మెకానిజం 5 సంవత్సరాలు కవర్ చేయబడింది.

Q2: అత్యవసర పరిస్థితుల్లో తక్కువ గ్యాస్ ఇంటర్‌లాక్‌ను దాటవేయవచ్చా?

A: డిజైన్ ద్వారా కాదు. బైపాస్ భద్రతను దెబ్బతీస్తుంది. బదులుగా, మేము 30 నిమిషాల్లో ఒత్తిడిని పునరుద్ధరించడానికి తాత్కాలిక గ్యాస్ రీఫిల్ కిట్‌ను అందిస్తాము. ఎల్లప్పుడూ లాక్అవుట్-ట్యాగౌట్‌ని అనుసరించండి.

Q3: మీరు ఇన్‌స్టాలేషన్ శిక్షణను అందిస్తారా?

జ: అవును. మేము రిమోట్ వీడియో మార్గదర్శకత్వాన్ని ఉచితంగా అందిస్తాము మరియు 10 యూనిట్ల కంటే ఎక్కువ ఆర్డర్‌ల కోసం ఆన్-సైట్ శిక్షణను అందిస్తాము.

Q4: ఇన్‌స్టాలేషన్‌కు ముందు తక్కువ గ్యాస్ ఇంటర్‌లాక్ ఫంక్షన్‌ని నేను ఎలా ధృవీకరించాలి?

జ: గ్యాస్ డెన్సిటీ మానిటర్‌లో టెస్ట్ పోర్ట్‌ని ఉపయోగించండి. నెమ్మదిగా వాయువును విడుదల చేయండి - అలారం థ్రెషోల్డ్ వద్ద (0.03MPa) మీరు అలారం రిలేను వింటారు; లాక్అవుట్ థ్రెషోల్డ్ (0.02MPa) వద్ద స్విచ్ ఆపరేషన్ షాఫ్ట్ యాంత్రికంగా బ్లాక్ చేస్తుంది. ఇది మా ఫ్యాక్టరీ వీడియోలో ప్రదర్శించబడింది.

Q5: ఈ RMU SF6-రహిత గ్యాస్‌కు అనుకూలంగా ఉందా?

జ: అవును. Lugao పవర్ N2/SF6 మిక్స్ (70%/30%) లేదా C4-FN ఆధారిత గ్యాస్‌తో తక్కువ గ్యాస్ ఇంటర్‌లాక్ సిస్టమ్ మెటల్ ఎన్‌క్లోజ్డ్ RMUని అందిస్తుంది. (గ్యాస్ మీడియం మరియు ఇంటర్‌లాక్ థ్రెషోల్డ్‌లు ఎంచుకున్న ఇన్సులేషన్ సిస్టమ్ ప్రకారం కాన్ఫిగర్ చేయబడతాయి.) ప్రతి గ్యాస్ రకానికి ఇంటర్‌లాక్ ప్రెజర్ థ్రెషోల్డ్‌లు తిరిగి లెక్కించబడతాయి.
