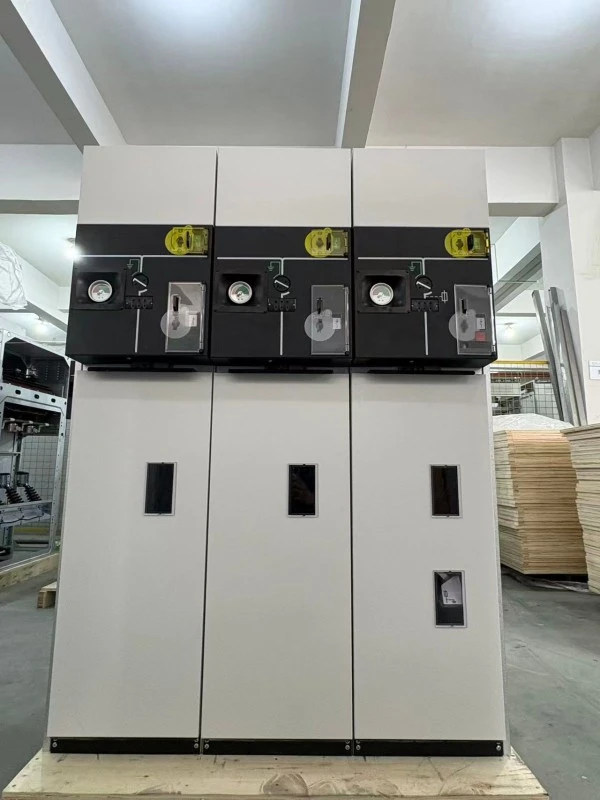

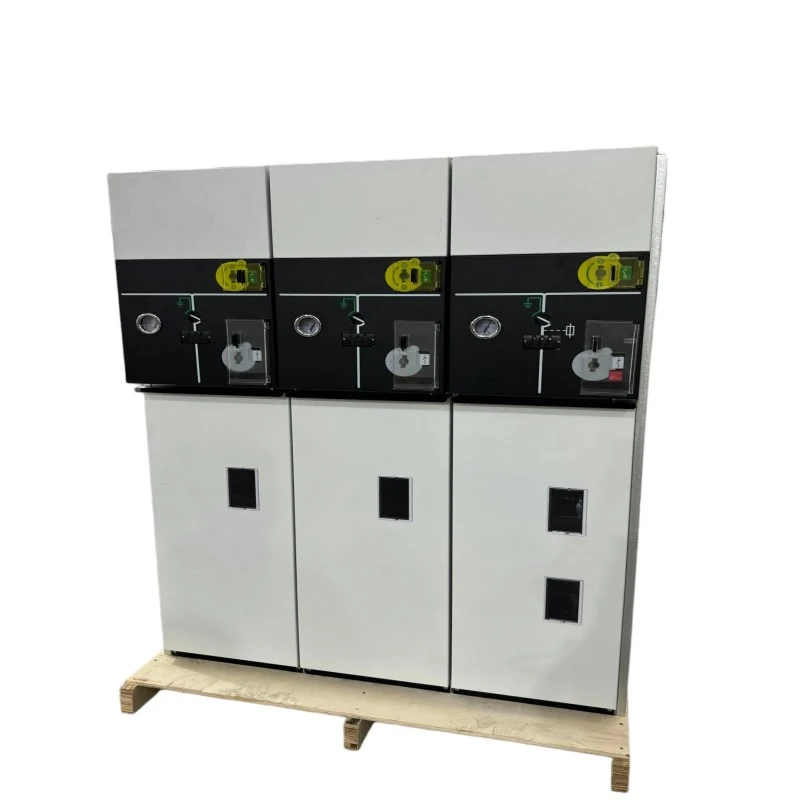

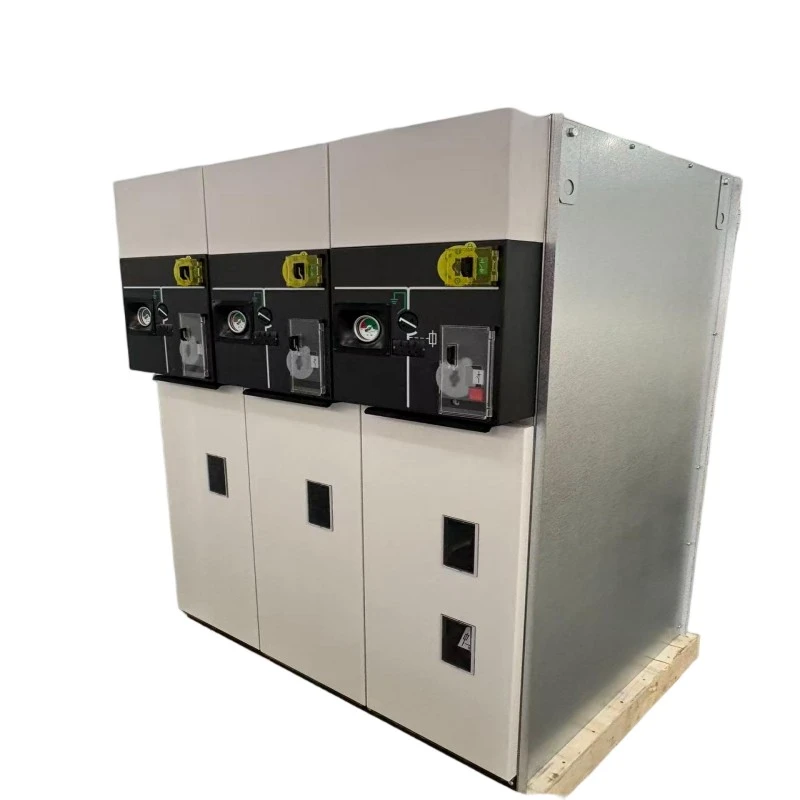

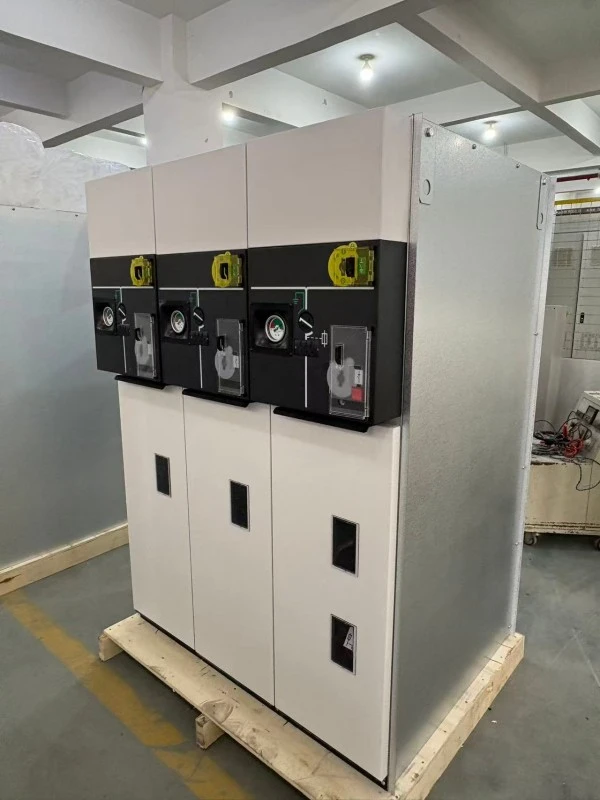

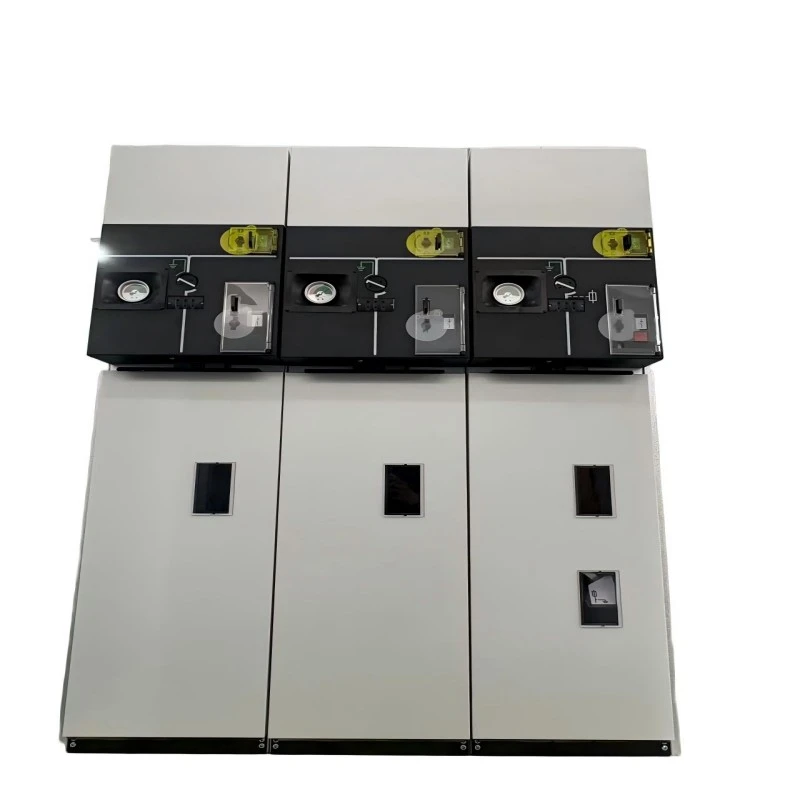

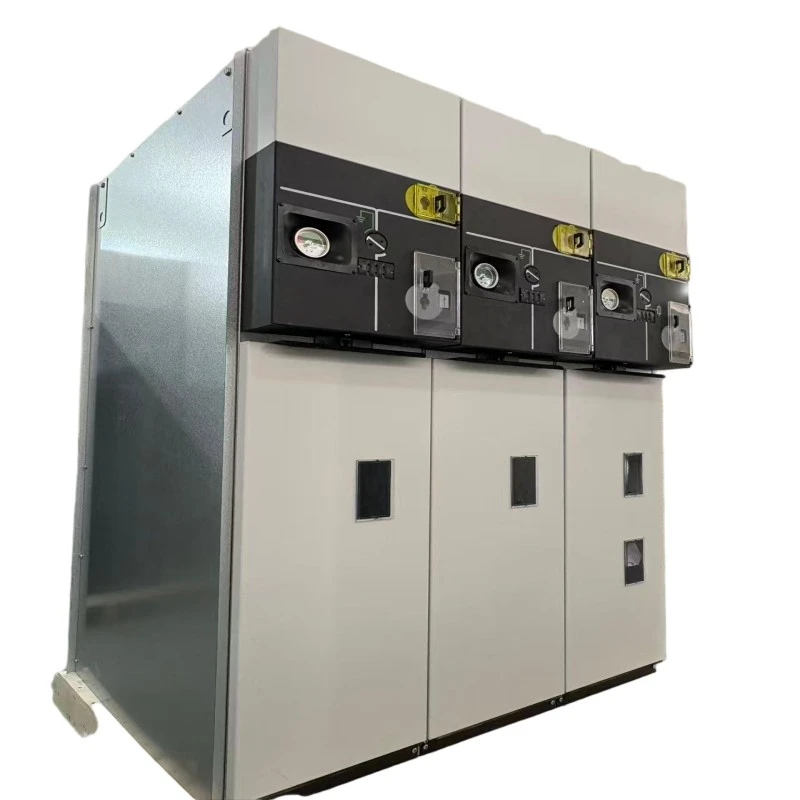

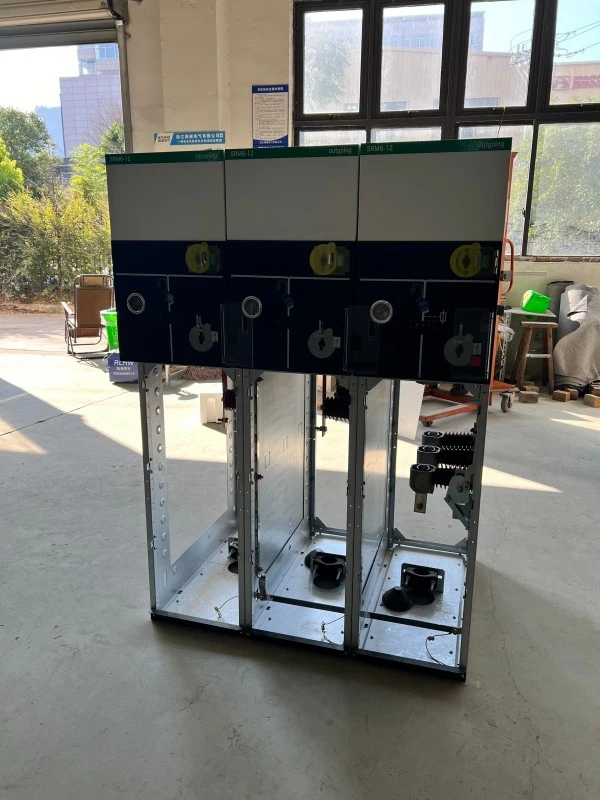

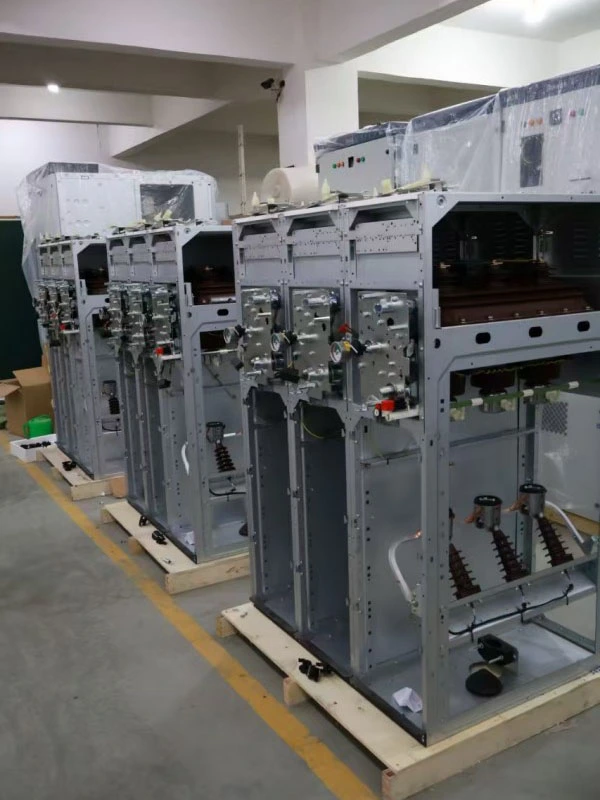

HXGN ఎయిర్-ఇన్సులేటెడ్ సీల్డ్ రింగ్ ప్రధాన యూనిట్

"H" — పెట్టె-రకం ఎన్‌క్లోజర్,

"X" — రింగ్ నెట్‌వర్క్,

"G" - గాలి-ఇన్సులేటెడ్,

"N" - ఇండోర్

HXGN ఎయిర్-ఇన్సులేటెడ్ సీల్డ్ రింగ్ మెయిన్ యూనిట్ మెటల్-పరివేష్టిత స్విచ్ గేర్ 6kV–24kV రింగ్ మెయిన్ మరియు రేడియల్ డిస్ట్రిబ్యూషన్ సిస్టమ్‌ల కోసం రూపొందించబడింది. కాకుండాSF6-ఇన్సులేటెడ్RMUలు, ఈ యూనిట్ గాలిని ప్రధాన విద్యుద్వాహక మాధ్యమంగా ఉపయోగిస్తుంది, అన్ని లైవ్ భాగాలు మూసివున్న, దుమ్ము-రక్షిత మెటల్ క్యాబినెట్‌లో ఉంటాయి.

అది ఏమి చేస్తుంది?

1. ద్వితీయ పంపిణీలో పవర్ లూప్‌లను కనెక్ట్ చేస్తుంది మరియు వేరు చేస్తుంది

2. లోడ్-బ్రేక్ స్విచ్‌లు మరియు ఫ్యూజ్ కాంబినేషన్‌ల ద్వారా పంపిణీ ట్రాన్స్‌ఫార్మర్‌లను రక్షిస్తుంది

3. సురక్షితమైన నిర్వహణ కోసం కనిపించే ఐసోలేషన్ ఖాళీలను అందిస్తుంది

4. గ్యాస్-ఇన్సులేటెడ్ స్విచ్‌గేర్‌కు ఆర్థిక ప్రత్యామ్నాయంగా పనిచేస్తుంది

HXGN ఎయిర్-ఇన్సులేటెడ్ సీల్డ్ రింగ్ మెయిన్ యూనిట్ విస్తృతంగా అప్లికేషన్లలో ఉపయోగించబడుతుందిSF6 గ్యాస్తరచుగా కనిపించే డిస్‌కనెక్ట్ అవసరమయ్యే చోట పరిమితం చేయబడింది లేదా బడ్జెట్ పరిమితులు భద్రతతో రాజీ పడకుండా నిరూపితమైన, సరళమైన సాంకేతికతకు అనుకూలంగా ఉంటాయి.

ఉత్పత్తి వివరణ

మా HXGN ఎయిర్-ఇన్సులేటెడ్ సీల్డ్ రింగ్ మెయిన్ యూనిట్ అనేది సబ్‌స్టేషన్‌లు, పారిశ్రామిక ప్లాంట్లు, వాణిజ్య భవనాలు మరియు గ్రామీణ విద్యుత్ పంపిణీ నెట్‌వర్క్‌లలో ఇండోర్ ఇన్‌స్టాలేషన్ కోసం రూపొందించబడిన తదుపరి తరం ఎయిర్-ఇన్సులేటెడ్ రింగ్ మెయిన్ యూనిట్. రేటెడ్ వోల్టేజ్ 6kV నుండి 24kV వరకు ఉంటుంది, ప్రధాన బస్‌బార్‌లకు 630A మరియు ఫ్యూజ్-రక్షిత ట్రాన్స్‌ఫార్మర్ సర్క్యూట్‌ల కోసం 125A రేటెడ్ కరెంట్ ఉంటుంది.

ప్రధాన సాంకేతిక లక్షణాలు:

1. ఆప్టిమైజ్ చేసిన ఫేజ్ స్పేసింగ్ మరియు ఇన్సులేటెడ్ అడ్డంకులతో ఎయిర్ ఇన్సులేషన్

2. సీల్డ్ ఎన్‌క్లోజర్ డిజైన్ (IP3X లేదా IP4X) దుమ్ము మరియు ఎలుకల ప్రవేశాన్ని నిరోధించడం

3. కనిపించే విరామంతో మూడు-స్థాన లోడ్-బ్రేక్ స్విచ్ (క్లోజ్డ్ / ఓపెన్ / ఎర్త్డ్).

4. ట్రాన్స్‌ఫార్మర్‌ల కోసం ఇంటిగ్రేటెడ్ కరెంట్-పరిమితం చేసే ఫ్యూజ్ రక్షణ (125A వరకు)

5. ఫీడర్ రక్షణ కోసం ఐచ్ఛిక వాక్యూమ్ సర్క్యూట్ బ్రేకర్ మాడ్యూల్

6. తప్పు కార్యకలాపాలను నిరోధించే మెకానికల్ ఇంటర్‌లాక్‌లు

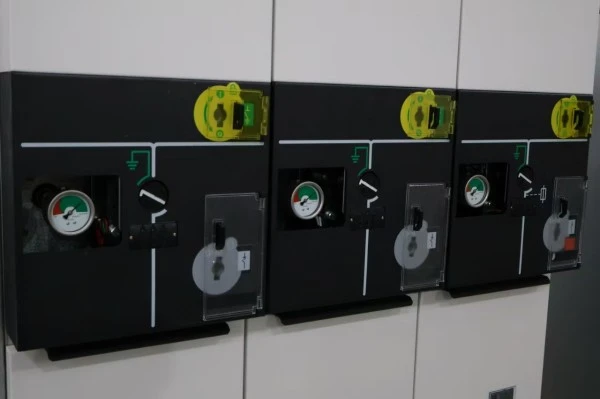

7. స్పష్టమైన స్థానం సూచనతో ముందు ప్యానెల్ అనుకరించే బస్సు

HXGN ఎయిర్-ఇన్సులేటెడ్ సీల్డ్ రింగ్ మెయిన్ యూనిట్ పారదర్శకంగా, సులభంగా తనిఖీ చేయగల డిజైన్‌ను అందిస్తుంది--- ఆపరేటర్లు లోడ్ స్విచ్ యొక్క ఓపెన్ పొజిషన్‌ను దృశ్యమానంగా నిర్ధారించగలరు, నిర్వహణ మరియు లాకౌట్/ట్యాగౌట్ ప్రక్రియల సమయంలో ఈ ఫీచర్ అత్యంత విలువైనది. సంస్థాపన లేదా ఉపసంహరణ కోసం ప్రత్యేక గ్యాస్ హ్యాండ్లింగ్ పరికరాలు అవసరం లేదు.

ఉత్పత్తి పరామితి (స్పెసిఫికేషన్)

ఉత్పత్తి ఫీచర్ మరియు అప్లికేషన్

కీ ఫీచర్లు

● SF6-రహిత మరియు పర్యావరణ అనుకూలమైనది---ఇన్సులేటింగ్ మాధ్యమంగా గాలిని మాత్రమే ఉపయోగిస్తుంది, గ్రీన్‌హౌస్ వాయు ఉద్గారాలు ఉండవు.

● కనిపించే బ్రేక్---లోడ్-బ్రేక్ స్విచ్ స్పష్టంగా కనిపించే ఐసోలేటింగ్ గ్యాప్‌ను అందిస్తుంది, సులభతరమైన భద్రతా విధానాలను అందిస్తుంది.

● దుమ్ము మరియు ఎలుకలకు వ్యతిరేకంగా మూసివేయబడింది--- ఎన్‌క్లోజర్ IP3X లేదా IP4Xని కలుస్తుంది, గాలి-ఇన్సులేటెడ్ స్విచ్ గేర్ వైఫల్యాల యొక్క సాధారణ కారణాలను నివారిస్తుంది.

● కాంపాక్ట్ ఫుట్‌ప్రింట్---యూనిట్ వెడల్పు సాధారణంగా 500---600మిమీ, స్థలాభావం ఉన్న ఇండోర్ సబ్‌స్టేషన్‌లకు అనుకూలం.

● ఖర్చుతో కూడుకున్నది---SF6 లేదా సాలిడ్-ఇన్సులేటెడ్ RMUలతో పోలిస్తే తక్కువ ప్రారంభ పెట్టుబడి.

● సాధారణ నిర్వహణ---గ్యాస్ పీడన పర్యవేక్షణ లేదా రీఫిల్లింగ్ అవసరం లేదు; దృశ్య తనిఖీ మరియు కాంటాక్ట్ క్లీనింగ్ మాత్రమే.

● ఇంటర్‌లాక్ భద్రత--- లోడ్ స్విచ్ మూసివేయబడినప్పుడు మెకానికల్ ఇంటర్‌లాక్‌లు ఎర్త్ స్విచ్‌ను మూసివేయడాన్ని నిరోధిస్తాయి.

అప్లికేషన్ దృశ్యాలు

● గ్రామీణ మరియు పట్టణ విద్యుత్ గ్రిడ్‌లు

● పారిశ్రామిక సౌకర్యాలు---ఫ్యాక్టరీలు, మైనింగ్ సైట్లు, సిమెంట్ ప్లాంట్లు (దుమ్ము రక్షణతో)

● వాణిజ్య భవనాలు---షాపింగ్ మాల్స్, కార్యాలయ సముదాయాలు, హోటళ్లు

● చిన్న నుండి మధ్యస్థ సబ్‌స్టేషన్లు---6kV-24kV పంపిణీ నోడ్‌లు

● పునరుత్పాదక శక్తి---చిన్న హైడ్రో, బయోమాస్ మరియు పంపిణీ చేయబడిన సౌర (ఇండోర్ ఇన్‌స్టాలేషన్)

● రెట్రోఫిట్ ప్రాజెక్ట్‌లు---కాలం చెల్లిన ఎయిర్-ఇన్సులేటెడ్ స్విచ్ గేర్‌ను ఆధునిక సీల్డ్ యూనిట్‌లతో భర్తీ చేయడం

ప్రశ్నోత్తరాలు

Q1: HXGN ఎయిర్-ఇన్సులేటెడ్ సీల్డ్ రింగ్ మెయిన్ యూనిట్ సిమెంట్ ప్లాంట్లు లేదా గ్రెయిన్ సిలోస్ వంటి మురికి వాతావరణంలో ఎలా పని చేస్తుంది?

జ: అద్భుతమైనది. HXGN ఎయిర్-ఇన్సులేటెడ్ సీల్డ్ రింగ్ మెయిన్ యూనిట్ IP3X ప్రమాణంగా (IP4X ఐచ్ఛికం) రేట్ చేయబడిన పూర్తి సీల్డ్ ఎన్‌క్లోజర్‌ను కలిగి ఉంది, అంటే 2.5mm లేదా 1mm కంటే పెద్ద ధూళి కణాలు ప్రవేశించవు. ఇది ఓపెన్-టైప్ ఎయిర్-ఇన్సులేటెడ్ స్విచ్‌గేర్‌లో సాధారణంగా కనిపించే ట్రాకింగ్ మరియు ఫ్లాష్‌ఓవర్‌లను నిరోధిస్తుంది. క్రమానుగతంగా బాహ్య క్యాబినెట్ క్లీనింగ్‌తో పాటు భారీ ధూళి ప్రాంతాల కోసం IP4X వెర్షన్‌ని మేము సిఫార్సు చేస్తున్నాము.

Q2: అధిక తేమ ఉన్న తీర ప్రాంతాలలో గాలి ఇన్సులేషన్ నమ్మదగినదేనా?

జ: అవును, సరైన డిజైన్‌తో. మా HXGN ఎయిర్-ఇన్సులేటెడ్ సీల్డ్ రింగ్ ప్రధాన యూనిట్ హైడ్రోఫోబిక్ ఇన్సులేటెడ్ అడ్డంకులను ఉపయోగిస్తుంది మరియు క్రీపేజ్ దూరాన్ని 240mm (12kV కోసం) మరియు 360mm (24kV కోసం) వరకు విస్తరించింది. అదనంగా, మూసివున్న ఎన్‌క్లోజర్ తేమతో కూడిన గాలి ప్రసరణను నిరోధిస్తుంది మరియు కేబుల్ కంపార్ట్‌మెంట్‌లో ఐచ్ఛిక యాంటీ-కండెన్సేషన్ హీటర్‌లను వ్యవస్థాపించవచ్చు. మేము 90%+ వార్షిక తేమతో దక్షిణ తీరప్రాంత ప్రావిన్సులలో వందలాది యూనిట్లను విజయవంతంగా అమలు చేసాము.

Q3: ఈ ఉత్పత్తి SF6-ఇన్సులేటెడ్ RMUతో ఎలా పోలుస్తుంది?

A: SF6 RMU మరింత కాంపాక్ట్ మరియు పూర్తిగా సీలు చేయబడినవి కానీ గ్యాస్ హ్యాండ్లింగ్ అవసరం మరియు అధిక ముందస్తు ఖర్చు ఉంటుంది. HXGN ఎయిర్-ఇన్సులేటెడ్ సీల్డ్ రింగ్ మెయిన్ యూనిట్ పెద్దది కానీ ఆఫర్లు:

● తక్కువ ప్రారంభ కొనుగోలు ధర (సాధారణంగా కాన్ఫిగరేషన్ మరియు ప్రాజెక్ట్ అవసరాలను బట్టి పోల్చదగిన SF6-ఇన్సులేటెడ్ సొల్యూషన్‌ల కంటే తక్కువ ప్రారంభ పెట్టుబడిని అందిస్తుంది.)

● గ్యాస్ లీకేజీ ఆందోళనలు లేవు

● సురక్షితమైన నిర్వహణ కోసం కనిపించే డిస్‌కనెక్ట్

● సులభంగా తొలగించడం మరియు పారవేయడం

విపరీతమైన స్థల పరిమితులు లేకుండా తక్కువ జీవితచక్ర ఖర్చు మరియు పర్యావరణ ప్రభావానికి ప్రాధాన్యతనిచ్చే వినియోగదారులకు, HXGN ఒక ఆదర్శవంతమైన ఎంపిక.

Q4: మీ HXGN RMUకి ఏ ఫ్యూజులు అనుకూలంగా ఉన్నాయి?

A: మా ఫ్యూజ్ కంపార్ట్‌మెంట్ ప్రామాణిక DIN 43625 లేదా BS 2692 హై-వోల్టేజ్ కరెంట్-పరిమితం చేసే ఫ్యూజ్‌లను అంగీకరిస్తుంది. మేము మీ ట్రాన్స్‌ఫార్మర్ రక్షణ అవసరాలకు సరిపోయే ఫ్యూజ్‌లను సరఫరా చేయగలము (సాధారణంగా 6.3A నుండి 125A వరకు). ఫ్యూజ్ స్ట్రైకింగ్ పిన్ ఆపరేషన్ సింగిల్-ఫేజ్ ఫాల్ట్ ప్రొటెక్షన్ కోసం త్రీ-పొజిషన్ స్విచ్‌కి యాంత్రికంగా లింక్ చేయబడింది.

ఉత్పత్తి వివరాలు

ఎన్‌క్లోజర్ మరియు సీలింగ్

HXGN ఎయిర్-ఇన్సులేటెడ్ సీల్డ్ రింగ్ మెయిన్ యూనిట్ 2.0mm మందపాటి కోల్డ్-రోల్డ్ స్టీల్ లేదా ఐచ్ఛిక స్టెయిన్‌లెస్ స్టీల్ ఎన్‌క్లోజర్‌ను కలిగి ఉంది, ఇది ఎలక్ట్రోస్టాటిక్ పౌడర్ కోటింగ్‌తో పూర్తి చేయబడింది (కనీస 80μm మందం, RAL 7035 లేత బూడిద రంగు). పూత 500-గంటల సాల్ట్ స్ప్రే పరీక్షలో ఉత్తీర్ణత సాధించింది. అన్ని తలుపులు మరియు ప్యానెల్‌లపై పాలియురేతేన్ ఫోమ్ రబ్బరు పట్టీల ద్వారా సీలింగ్ సాధించబడుతుంది, ఇది IP3X రక్షణకు భరోసా ఇస్తుంది. ప్రధాన స్విచ్ కంపార్ట్‌మెంట్ నుండి కేబుల్ కంపార్ట్‌మెంట్లు విడివిడిగా సీలు చేయబడతాయి.

లోడ్-బ్రేక్ స్విచ్ డిజైన్

మూడు-స్థాన లోడ్-బ్రేక్ స్విచ్ అనేది స్వీయ-క్లీనింగ్ వెండి-పూతతో కూడిన పరిచయాలతో తిరిగే బ్లేడ్ రకం. ఆర్క్ ఆర్పివేయడం చాంబర్ ఇన్సులేటెడ్ ఆర్క్ చూట్‌లతో కలిపి అయస్కాంత బ్లో-అవుట్ సూత్రాన్ని ఉపయోగిస్తుంది, ఇది 630A వరకు లోడ్ కరెంట్‌కు అంతరాయాన్ని కలిగిస్తుంది మరియు కేబుల్ ఛార్జింగ్ కరెంట్‌ల తయారీ/బ్రేకింగ్ (10A వరకు) చేస్తుంది. స్విచ్‌లో రెండు కనిపించే బ్రేక్ పొజిషన్‌లు (ఓపెన్ మరియు ఎర్త్డ్) మరియు ఒక క్లోజ్డ్ పొజిషన్ ఉన్నాయి - అన్నీ స్పష్టంగా ఫ్రంట్ మిమిక్ ప్యానెల్‌లో సూచించబడతాయి.

ఫ్యూజ్-కాంబినేషన్ యూనిట్

ట్రాన్స్‌ఫార్మర్ రక్షణ కోసం, మా HXGN ఎయిర్-ఇన్సులేటెడ్ సీల్డ్ రింగ్ మెయిన్ యూనిట్ స్ట్రైకర్-ఆపరేటెడ్ ట్రిప్ మెకానిజంతో ఫ్యూజ్ కంపార్ట్‌మెంట్‌ను అనుసంధానిస్తుంది. ఒక దశ ఫ్యూజ్ పనిచేస్తున్నప్పుడు, స్ట్రైకర్ యాంత్రికంగా మూడు దశలను తెరవడానికి లోడ్-బ్రేక్ స్విచ్‌ను ప్రేరేపిస్తుంది, సింగిల్-ఫేజ్ ఆపరేషన్‌ను నిరోధిస్తుంది. ఫ్యూజ్ కంపార్ట్‌మెంట్ ఎర్తింగ్ స్విచ్‌తో ఇంటర్‌లాక్ చేయబడింది - లోడ్ స్విచ్ తెరిచినప్పుడు మరియు ఎర్త్ స్విచ్ మూసివేయబడినప్పుడు మాత్రమే కంపార్ట్‌మెంట్ తెరవబడుతుంది.

ఇన్సులేషన్ సిస్టమ్

అన్ని బస్‌బార్లు మరియు కనెక్షన్‌లు హీట్-ష్రింక్ ట్యూబింగ్ (క్రీపేజ్-మెరుగైన రకం) లేదా ఎపోక్సీ పౌడర్ కోటింగ్‌తో ఇన్సులేట్ చేయబడ్డాయి. దశ అడ్డంకులు IEC 60243 ప్రకారం క్లాస్ 1 రేట్ చేయబడిన ఆర్క్ రెసిస్టెన్స్‌తో DMC (డౌ మోల్డింగ్ సమ్మేళనం) లేదా SMC (షీట్ మోల్డింగ్ సమ్మేళనం)తో తయారు చేయబడ్డాయి. కనీస ఎయిర్ క్లియరెన్స్:

● 12kV: దశల మధ్య 125mm, భూమికి 100mm

● 24kV: దశల మధ్య 220mm, భూమికి 180mm

నాణ్యత మరియు పరీక్ష హామీ

ప్రతి HXGN ఎయిర్-ఇన్సులేటెడ్ సీల్డ్ రింగ్ మెయిన్ యూనిట్ డెలివరీకి ముందు సాధారణ పరీక్షలకు లోనవుతుంది:

● ప్రధాన సర్క్యూట్ నిరోధక కొలత (మైక్రో-ఓమ్మీటర్)

● పవర్-ఫ్రీక్వెన్సీ తట్టుకునే వోల్టేజ్ (12kVకి 42kV/1min, 24kVకి 65kV/1min)

● ప్రేరిత వోల్టేజ్ తట్టుకునే పరీక్ష

● మెకానికల్ ఆపరేషన్ పరీక్ష (ప్రతి స్విచ్‌కు 200 సైకిళ్లు)

● సహాయక సర్క్యూట్ ఇన్సులేషన్ పరీక్ష (2kV/1నిమి)

● ఎన్‌క్లోజర్ ప్రొటెక్షన్ వెరిఫికేషన్ (IP3X లేదా IP4X ప్రోబ్ టెస్ట్)

● పాక్షిక ఉత్సర్గ కొలత (<20pC వద్ద 1.5× రేట్ వోల్టేజ్)

అమ్మకాల తర్వాత సేవా నిబద్ధత

వారంటీ వ్యవధి: షిప్‌మెంట్ తేదీ నుండి 12 నెలలు (చెల్లింపు సేవా ఒప్పందంతో 24 లేదా 36 నెలల వరకు పొడిగించవచ్చు)

సాంకేతిక మద్దతు: జీవితకాల ఉచిత సాంకేతిక సంప్రదింపులు; నోటిఫికేషన్ వచ్చిన 1 గంటలోపు ప్రతిస్పందన
