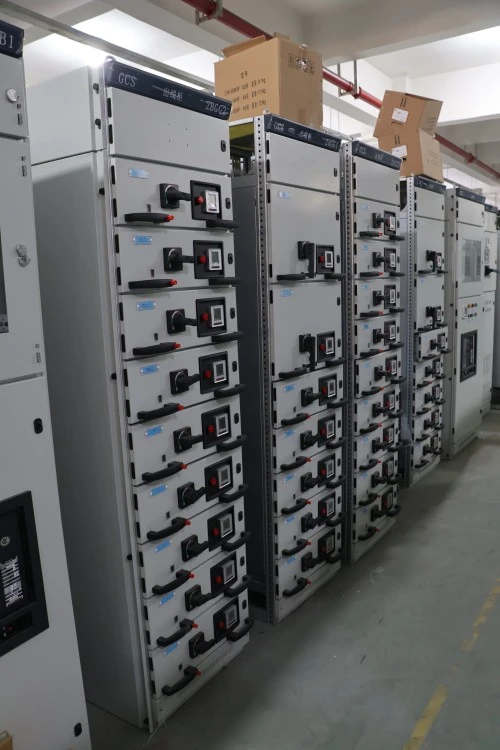

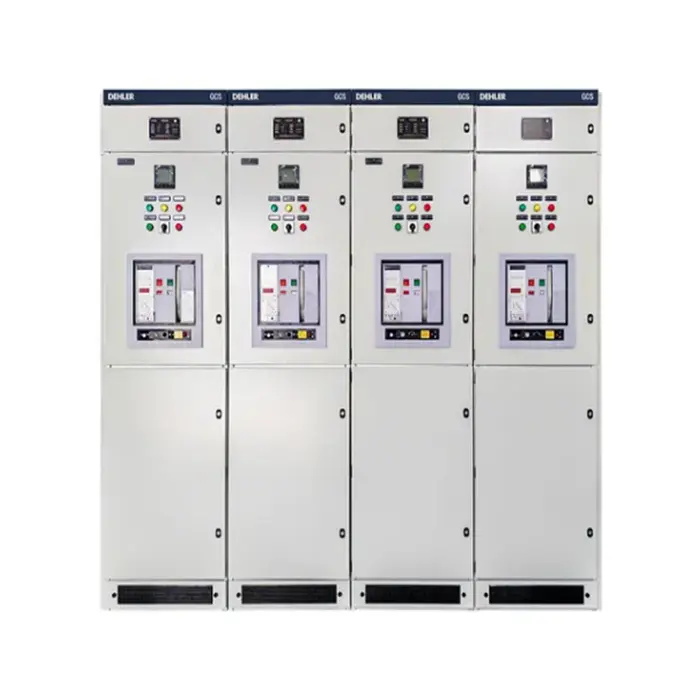

GCS డ్రా-అవుట్ రకం తక్కువ వోల్టేజ్ ప్యానెల్ స్విచ్‌గేర్

GCS డ్రా-అవుట్ రకం తక్కువ వోల్టేజ్ ప్యానెల్ స్విచ్‌గేర్ అనేది త్రీ-ఫేజ్ AC ఇండస్ట్రియల్ సిస్టమ్‌లలో 400V వరకు రేట్ చేయబడిన వోల్టేజ్‌లలో పనిచేసే పవర్ రిసెప్షన్, డిస్ట్రిబ్యూషన్ మరియు ఇంటెలిజెంట్ మోటార్ కంట్రోల్ కోసం నిశితంగా రూపొందించబడిన అధునాతన ఎన్‌క్లోజ్డ్ స్విచ్ గేర్ అసెంబ్లీ. ఆధునిక తక్కువ-వోల్టేజ్ పవర్ డిస్ట్రిబ్యూషన్ సెంటర్‌లకు ప్రధాన వెన్నెముకగా, ఈ GCS డ్రా-అవుట్ రకం తక్కువ వోల్టేజ్ ప్యానెల్ స్విచ్‌గేర్ ప్రాథమిక మరియు ద్వితీయ భాగాల యొక్క సమగ్ర సూట్‌ను సమీకృతం చేస్తుంది-వాయు సర్క్యూట్ బ్రేకర్లు (ACBలు), మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్లు (MCCBలు), కాంటాక్టర్లు, థర్మల్ ఓవర్‌లోడ్ రిలేస్ (Multiple CCBs), డిజిటల్ థర్మల్ ఓవర్‌లోడ్ రిలేలు మీటర్లు-ప్రామాణిక, పూర్తిగా మార్చుకోగలిగిన మాడ్యులర్ డ్రాయర్ యూనిట్‌లలోకి.

ఉత్పత్తి పరామితి (స్పెసిఫికేషన్)

ప్రామాణిక GCS డ్రా-అవుట్ రకం తక్కువ వోల్టేజ్ ప్యానెల్ స్విచ్‌గేర్ కోసం సాంకేతిక వివరణ పట్టిక క్రింద ఉంది.

రేటెడ్ ఫ్రీక్వెన్సీ 50Hz / 60Hz వర్తించే ప్రమాణాలు IEC 61439-1/2, GB/T 7251 ఇన్‌స్టలేషన్ ఇండోర్, ఫ్లోర్-స్టాండింగ్ డ్రాయర్ పొజిషన్ కనెక్ట్ చేయబడింది, టెస్ట్, డిస్‌కనెక్ట్ చేయబడిన మరియు ఉపసంహరించబడిన స్థానాలు కేబుల్ ఎంట్రీ టాప్ లేదా బాటమ్ కేబుల్ ఎంట్రీ బుబ్‌బార్ ప్రాజెక్ట్‌కు అనుగుణంగా మాట్రీరియల్ ఎంట్రీ బుబ్‌బార్ పరిసర ఉష్ణోగ్రత -5°C నుండి +40°C, లేదా ప్రాజెక్ట్-నిర్దిష్ట పరిస్థితులు ఎత్తు ≤2000m ప్రమాణం, డిజైన్ నిర్ధారణ ద్వారా అందుబాటులో ఉన్న అధిక ఎత్తు.

ఉత్పత్తి ఫీచర్ మరియు అప్లికేషన్

Q1: ఈ GCS డ్రా-అవుట్ రకం తక్కువ వోల్టేజ్ ప్యానెల్ స్విచ్‌గేర్ యొక్క ప్రత్యేక కార్యాచరణ లక్షణాలు ఏమిటి?

A: GCS డ్రా-అవుట్ రకం తక్కువ వోల్టేజ్ ప్యానెల్ స్విచ్‌గేర్ దాని అధిక పరస్పర మార్పిడి మరియు భద్రత ద్వారా వర్గీకరించబడుతుంది. అదే రేటింగ్ యొక్క ఫంక్షనల్ డ్రాయర్లు పూర్తిగా పరస్పరం మార్చుకోగలవు, అత్యవసర భర్తీ సమయంలో వైరింగ్ లోపాలను తొలగిస్తుంది. ఇది ఖచ్చితమైన మెకానికల్ ఇంటర్‌లాక్ మెకానిజంను కలిగి ఉంటుంది, ఇది "ఆఫ్-పొజిషన్-టెస్ట్-ఆన్" సీక్వెన్సింగ్‌ను ఖచ్చితంగా అమలు చేస్తుంది, లోడ్‌లో ఉన్న సర్క్యూట్‌లను కనెక్ట్ చేయకుండా లేదా డిస్‌కనెక్ట్ చేయకుండా ఆపరేటర్‌లను నిరోధిస్తుంది. అదనంగా, అధునాతన వెంటిలేషన్ డిజైన్ అధిక-కరెంట్ సర్క్యూట్‌ల కోసం సమర్థవంతమైన ఉష్ణ వెదజల్లడాన్ని నిర్ధారిస్తుంది.

Q2: ఈ స్విచ్‌గేర్‌కు ఏ దృశ్యాలు బాగా సరిపోతాయి?

A: ఈ GCS డ్రా-అవుట్ రకం తక్కువ వోల్టేజ్ ప్యానెల్ స్విచ్‌గేర్ నిరంతర విద్యుత్ మరియు వేగవంతమైన ఫాల్ట్ రికవరీని డిమాండ్ చేసే రంగాలకు ఆదర్శంగా సరిపోతుంది. సాధారణ అనువర్తనాల్లో పెట్రోకెమికల్ రిఫైనరీలు (పంప్ మరియు కంప్రెసర్ నియంత్రణ కోసం), పెద్ద-స్థాయి తయారీ కర్మాగారాలు (ఆటోమేటెడ్ ప్రొడక్షన్ లైన్లు), పవర్ ప్లాంట్ సహాయక వ్యవస్థలు, పట్టణ రైలు రవాణా మరియు వాణిజ్య టవర్ సబ్‌స్టేషన్లు ఉన్నాయి. దీని డ్రా-అవుట్ డిజైన్ ఏదైనా మిషన్-క్లిష్టమైన వాతావరణం కోసం దీన్ని ఇష్టపడే ఎంపికగా చేస్తుంది, ఇక్కడ పనికిరాని సమయాన్ని తగ్గించాలి.

ఉత్పత్తి వివరాలు

1. క్యాబినెట్ ఫ్రేమ్ ఫాబ్రికేషన్ – ఖచ్చితత్వంతో కూడిన ఇంజినీరింగ్ నిర్మాణం

లుగావో పవర్ యొక్క GCS డ్రా-అవుట్ రకం తక్కువ వోల్టేజ్ ప్యానెల్ స్విచ్ గేర్ యొక్క ఎన్‌క్లోజర్ అధిక-నాణ్యత కోల్డ్-రోల్డ్ స్టీల్ షీట్‌లతో ప్రారంభమవుతుంది, వాటి ఉన్నతమైన ఫ్లాట్‌నెస్ మరియు స్ట్రక్చరల్ ఇంటెగ్రిటీ కోసం ఎంపిక చేయబడింది. అన్ని స్టీల్ ప్యానెల్‌లు దిగుమతి చేసుకున్న CNC టరట్ పంచింగ్ మరియు బెండింగ్ సెంటర్‌ల ద్వారా ప్రాసెస్ చేయబడతాయి, ±0.5° లోపల బెండింగ్ యాంగిల్ ఖచ్చితత్వాన్ని మరియు ±0.1mm లోపల హోల్ పొజిషన్ ఖచ్చితత్వాన్ని సాధిస్తాయి. ఏర్పడిన తర్వాత, ఫ్రేమ్ బహుళ-దశల ఉపరితల చికిత్సకు లోనవుతుంది: డీగ్రేసింగ్, యాసిడ్ పిక్లింగ్, ఫాస్ఫేటింగ్ మరియు ఎలెక్ట్రోస్టాటిక్ ఎపోక్సీ పౌడర్ కోటింగ్, ఆపై 180-200 ° C వద్ద కాల్చడం ద్వారా కఠినమైన, తుప్పు-నిరోధక ముగింపు ఏర్పడుతుంది. అసెంబుల్డ్ క్యాబినెట్ IP30 నుండి IP40 రక్షణను సాధిస్తుంది, అంతర్గత భాగాలను దుమ్ము, తేమ మరియు ప్రమాదవశాత్తు పరిచయం నుండి సమర్థవంతంగా కాపాడుతుంది.

2. బస్బార్ సిస్టమ్ - హై-కండక్టివిటీ కాపర్ కోర్

అన్ని ప్రధాన, నిలువు మరియు బ్రాంచ్ బస్‌బార్లు 99.95% స్వచ్ఛత విద్యుద్విశ్లేషణ రాగి (T2 గ్రేడ్) నుండి తయారు చేయబడ్డాయి, ఇది వాహకత ≥ 98% IACSకు భరోసా ఇస్తుంది. బస్‌బార్ ఉపరితలాలు బహుళ-పొర ట్రీట్‌మెంట్‌ను పొందుతాయి-టిన్-ప్లేటెడ్, సిల్వర్-ప్లేటెడ్ లేదా హై-వోల్టేజ్-గ్రేడ్ హీట్-ష్రింక్ ఇన్సులేషన్ స్లీవింగ్‌తో కప్పబడి ఉంటాయి-ఆక్సీకరణను నిరోధించడానికి మరియు థర్మల్ డిస్సిపేషన్‌ను పెంచడానికి. ప్రతి బస్‌బార్ జాయింట్ క్రమాంకనం చేయబడిన టార్క్ టూల్స్‌తో బిగించబడుతుంది మరియు దీర్ఘకాల విశ్వసనీయతకు రాజీపడే స్థానిక హాట్ స్పాట్‌లను తొలగిస్తూ ట్రేస్‌బిలిటీ కోసం గుర్తించబడుతుంది.

3. డ్రాయర్ అసెంబ్లీ - "త్రీ-పాస్" ట్యూనింగ్ విధానం

ప్రతి డ్రా-అవుట్ ఫంక్షనల్ యూనిట్ మా ప్రత్యేకమైన మూడు-పాస్ స్లయిడ్ ట్యూనింగ్‌కు లోనవుతుంది:

1: గైడ్ పట్టాలు మాన్యువల్‌గా అమర్చబడి, ప్రారంభ అమరిక కోసం సర్దుబాటు చేయబడతాయి.

2: మెకానికల్ స్మూత్‌నెస్ మరియు లాచ్ ఎంగేజ్‌మెంట్‌ని ధృవీకరించడానికి నో-లోడ్ పరిస్థితుల్లో డ్రాయర్ చొప్పించబడింది మరియు ఉపసంహరించబడుతుంది.

3: ఎలక్ట్రికల్ కంటిన్యూటీ టెస్టింగ్ కింద, ప్రాథమిక మరియు ద్వితీయ ప్లగ్-ఇన్ కాంటాక్ట్ రెసిస్టెన్స్‌ని పర్యవేక్షిస్తున్నప్పుడు డ్రాయర్ అనేకసార్లు సైకిల్ చేయబడుతుంది. మా స్మూత్-ఆపరేషన్ థ్రెషోల్డ్‌కు అనుగుణంగా ఉన్న యూనిట్‌లు మాత్రమే ఆమోదించబడతాయి.

ఈ కఠినమైన విధానం ప్రతి డ్రాయర్ అప్రయత్నంగా గ్లైడ్ అయ్యేలా చేస్తుంది మరియు దాని పూర్తి ప్రయాణ పరిధిలో ఖచ్చితమైన విద్యుత్ సంబంధాన్ని నిర్వహిస్తుంది.

4. పోటీ ప్రయోజనాలు - గట్టి సహనం మరియు ఉన్నతమైన పరిచయాలు

ప్రామాణిక మార్కెట్ ప్రత్యామ్నాయాలతో పోలిస్తే, లుగావో పవర్ యొక్క ఉత్పాదక ప్రయోజనాలు ప్రత్యక్షమైనవి మరియు కొలవదగినవి:

గైడ్-ట్రాక్ టాలరెన్స్ కంట్రోల్: మేము డ్రాయర్ మెకానిజం గ్యాప్‌ను ±0.5mm వద్ద నిర్వహిస్తాము (పరిశ్రమ సాధారణం ≥±1.0mm). ఈ గట్టి సహనం, ఆపరేషన్ సమయంలో డ్రాయర్ కంపించకుండా లేదా కుంగిపోకుండా నిరోధిస్తుంది, ప్రైమరీ కాంటాక్ట్ వేర్ మరియు వేడెక్కడానికి ప్రధాన కారణాన్ని నేరుగా తొలగిస్తుంది.

సిల్వర్-ప్లేటెడ్ ప్రైమరీ కనెక్టర్‌లు: అన్ని ప్లగ్-ఇన్ కాంటాక్ట్‌లు రాగి మిశ్రమంతో తయారు చేయబడ్డాయి మరియు ≥6μm మందం కలిగిన వెండి పూత పొరతో పూర్తి చేయబడతాయి. సిల్వర్ యొక్క తక్కువ కాంటాక్ట్ రెసిస్టెన్స్ మరియు అద్భుతమైన యాంటీ-ఆక్సిడేషన్ లక్షణాలు కనెక్షన్ పాయింట్ల వద్ద విద్యుత్ నష్టాన్ని గణనీయంగా తగ్గిస్తాయి, మొత్తం GCS డ్రా-అవుట్ రకం తక్కువ వోల్టేజ్ ప్యానెల్ స్విచ్‌గేర్ యొక్క దీర్ఘకాలిక ఉష్ణ స్థిరత్వం మరియు శక్తి సామర్థ్యాన్ని మెరుగుపరుస్తుంది.

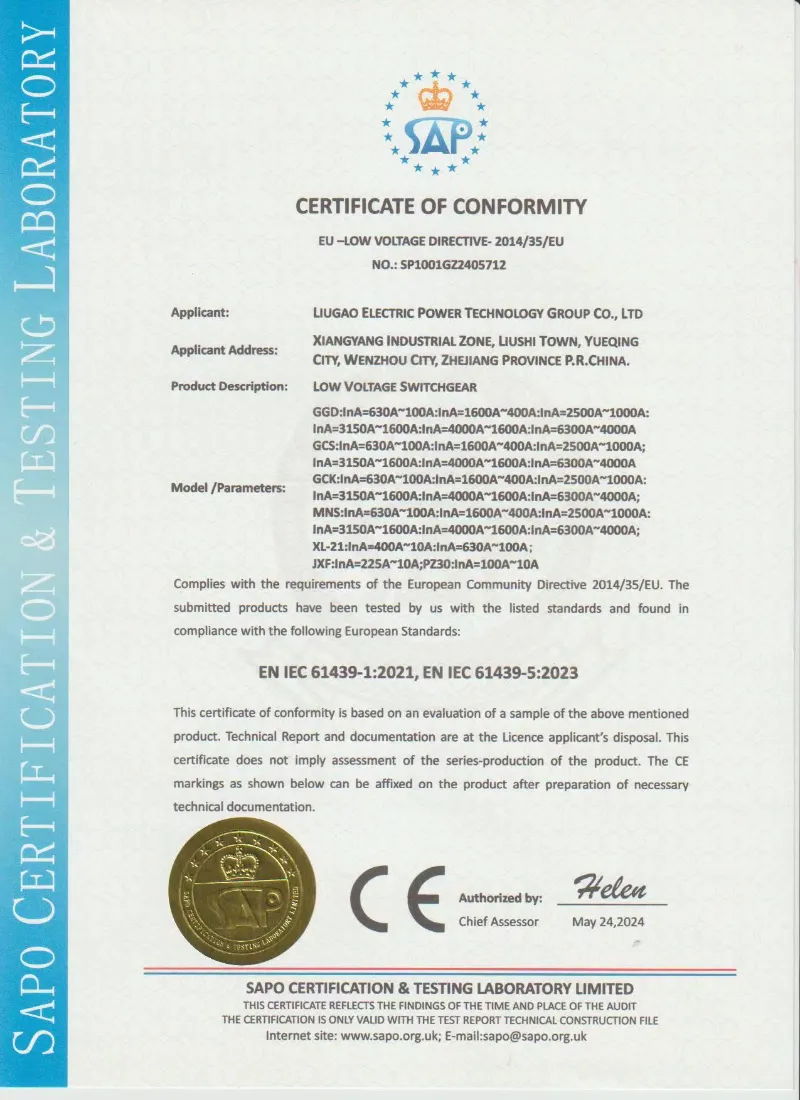

ధృవీకరణ మరియు నాణ్యత హామీ

ప్రాజెక్ట్ సాంకేతిక అవసరాలు మరియు IEC 61439-1/2 మరియు GB/T 7251 వంటి వర్తించే తక్కువ వోల్టేజ్ స్విచ్ గేర్ ప్రమాణాల ప్రకారం Lugao GCS డ్రా-అవుట్ రకం తక్కువ వోల్టేజ్ స్విచ్ గేర్‌ను తయారు చేస్తుంది. ధృవీకరించబడిన సాంకేతిక ఒప్పందం ప్రకారం రవాణాకు ముందు సాధారణ తనిఖీ మరియు పరీక్ష నివేదికలు అందించబడతాయి.

• IEC 61439-1/2 ఆధారిత డిజైన్ మరియు టెస్టింగ్
• GB/T 7251 ఆధారిత తయారీ మరియు తనిఖీ
• పవర్ ఫ్రీక్వెన్సీ తట్టుకునే పరీక్ష
• ఇన్సులేషన్ నిరోధక పరీక్ష
• డ్రాయర్ యూనిట్ల కోసం మెకానికల్ ఆపరేషన్ పరీక్ష
• ఇంటర్‌లాక్ ఫంక్షన్ తనిఖీ
• సెకండరీ వైరింగ్ మరియు ఫంక్షనల్ ఆపరేషన్ పరీక్ష
• బస్‌బార్ కనెక్షన్ టార్క్ తనిఖీ
• రవాణాకు ముందు సాధారణ పరీక్ష నివేదిక
• అభ్యర్థనపై ఫ్యాక్టరీ తనిఖీ ఫోటోలు అందుబాటులో ఉన్నాయి



ప్యాకేజింగ్, షిప్పింగ్ & అమ్మకాల తర్వాత సేవ

ప్యాకేజింగ్ మరియు షిప్పింగ్:

ప్రతి GCS డ్రా-అవుట్ రకం తక్కువ వోల్టేజ్ ప్యానెల్ స్విచ్‌గేర్‌ను తేమ మరియు ధూళిని తిప్పికొట్టడానికి మొదట PE ఫిల్మ్‌తో చుట్టి, ఆపై ఉక్కు పట్టీలతో బలోపేతం చేయబడిన ధూమపానం చేయబడిన, హెవీ-డ్యూటీ చెక్క డబ్బాలతో చుట్టబడి ఉంటుంది. మేము సున్నితమైన ఎలక్ట్రానిక్ భాగాల కోసం వాక్యూమ్-సీల్డ్ ప్యాకేజింగ్‌ను ఉపయోగిస్తాము మరియు ట్రాన్సిట్ ఇంపాక్ట్ డ్యామేజ్‌ను నివారించడానికి పూర్తిగా ఎన్‌క్యాప్సులేటెడ్ ప్రొటెక్టివ్ కార్నర్‌లను ఉపయోగిస్తాము. స్టాండర్డ్ షిప్పింగ్ అనేది 20GP/40HQ కంటైనర్‌ల ద్వారా, మీ పెట్టుబడిని పూర్తిగా రక్షించడానికి ప్రపంచంలోని ప్రముఖ సముద్ర బీమా సంస్థల ద్వారా షిప్‌మెంట్‌లు బీమా చేయబడతాయి.




అమ్మకాల తర్వాత సేవ:

Lugao Power Co., Ltd. ప్రారంభించిన తేదీ నుండి (లేదా డెలివరీ తేదీ నుండి 18 నెలలు, ఏది మొదట వచ్చినా) నుండి సమగ్ర 12-నెలల వారంటీని అందిస్తుంది. మా సేవలో 24/7 సాంకేతిక హాట్‌లైన్ మద్దతు, రిమోట్ వీడియో మార్గదర్శకత్వం మరియు అవసరమైనప్పుడు ధృవీకరించబడిన ఇంజనీర్ల నుండి ఆన్-సైట్ సేవ ఉంటాయి. సాధారణ ఆపరేటింగ్ పరిస్థితుల్లో పనితీరు వైఫల్యాల సందర్భంలో, మేము ఉచితంగా మరమ్మతులు లేదా భర్తీ భాగాలను అందిస్తాము.




కస్టమర్ ప్రశ్నలు & సమాధానాలు

ప్ర: GCS డ్రా-అవుట్ రకం తక్కువ వోల్టేజ్ ప్యానెల్ స్విచ్‌గేర్ నా ప్రస్తుత బస్‌వే సిస్టమ్‌కు అనుకూలంగా ఉందా?

జ: అవును, అనుకూలత ఖచ్చితంగా గమనించబడుతుంది. మీ అప్‌స్ట్రీమ్ ట్రాన్స్‌ఫార్మర్ మరియు డౌన్‌స్ట్రీమ్ బస్‌వే ఇంటర్‌ఫేస్‌లతో సంపూర్ణంగా సమలేఖనం చేయడానికి మేము ఈ GCS డ్రా-అవుట్ రకం తక్కువ వోల్టేజ్ ప్యానెల్ స్విచ్‌గేర్ యొక్క కనెక్షన్ రైసర్ ఫ్లాంజ్‌లను కాన్ఫిగర్ చేస్తాము. దయచేసి సాంకేతిక నిర్ధారణ దశలో మీ ఆన్-సైట్ స్విచ్ గేర్ లేఅవుట్ డ్రాయింగ్‌లను అందించండి, తద్వారా మేము కనెక్షన్ పాయింట్‌లను అనుకూలీకరించవచ్చు.




ప్ర: ఆపరేషన్ సమయంలో డ్రాయర్ విఫలమైతే ఏమి జరుగుతుంది? పూర్తి షట్‌డౌన్ లేకుండా నేను దాన్ని పరిష్కరించవచ్చా?

A: ఖచ్చితంగా, వేగవంతమైన హాట్-స్వాపింగ్ దీని ప్రధాన ప్రయోజనం. మీరు నిర్దిష్ట కంపార్ట్‌మెంట్‌లోని సర్క్యూట్ బ్రేకర్‌ను "ఆఫ్"కి మార్చండి, లోపభూయిష్ట యూనిట్‌ను ఉపసంహరించుకోండి మరియు ఒకేలా రేట్ చేయబడిన స్పేర్‌లో స్లైడ్ చేయండి. మిగిలిన GCS డ్రా-అవుట్ రకం తక్కువ వోల్టేజ్ ప్యానెల్ స్విచ్‌గేర్ ఆపరేటింగ్‌ను కొనసాగిస్తుంది, నిమిషాల్లో శక్తిని పునరుద్ధరిస్తుంది.




ప్ర: బస్‌బార్ ఛాంబర్‌లో నిర్వహణ సమయంలో ఆర్క్ ఫ్లాష్ సంఘటనలను మీరు ఎలా నిరోధించగలరు?

జ: భద్రత ప్రధానం. ప్రధాన మరియు బ్రాంచ్ బస్‌బార్ కంపార్ట్‌మెంట్లు పూర్తిగా కంపార్ట్‌మెంటలైజ్ చేయబడ్డాయి. మేము డ్రా-అవుట్ యూనిట్ చాంబర్ మరియు నిలువు బస్బార్ చాంబర్ మధ్య ఆర్క్ ప్రూఫ్ అడ్డంకులను ఇన్స్టాల్ చేస్తాము. బస్‌బార్ విభాగాన్ని యాక్సెస్ చేస్తున్నప్పుడు, అన్ని ప్రక్కనే ఉన్న ఫంక్షనల్ యూనిట్‌లను "డిస్‌కనెక్ట్ చేయబడింది/పరీక్ష" స్థానంలో సురక్షితంగా ప్యాడ్‌లాక్ చేయవచ్చు.
