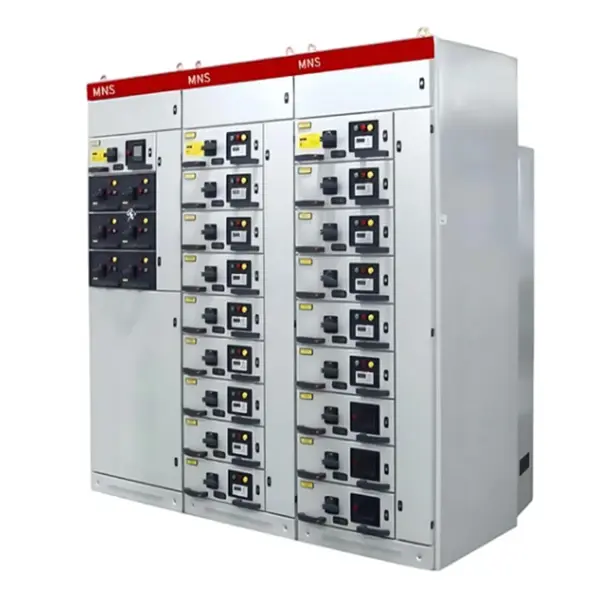

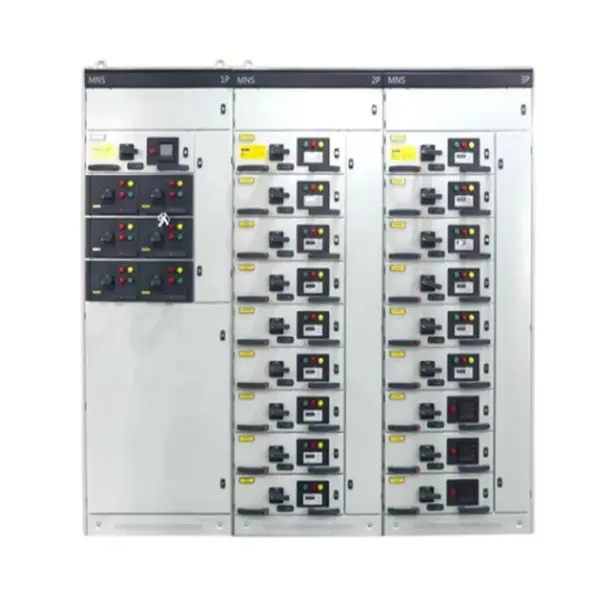

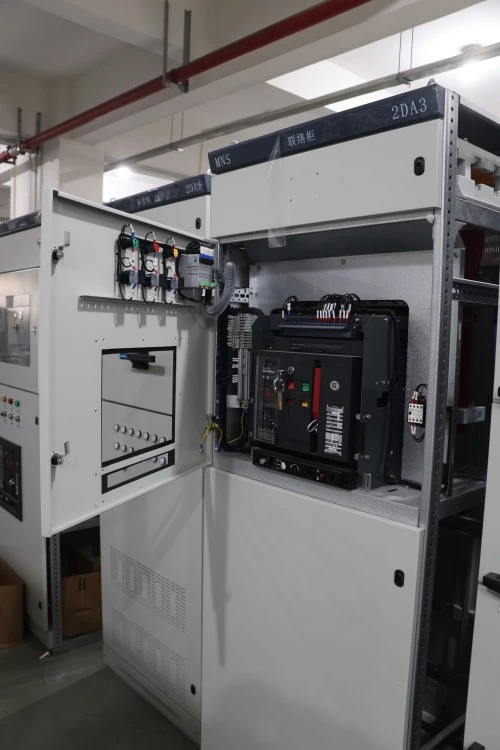

MNS మాడ్యులరైజేషన్ డ్రా-అవుట్ టైప్ స్విచ్ క్యాబినెట్

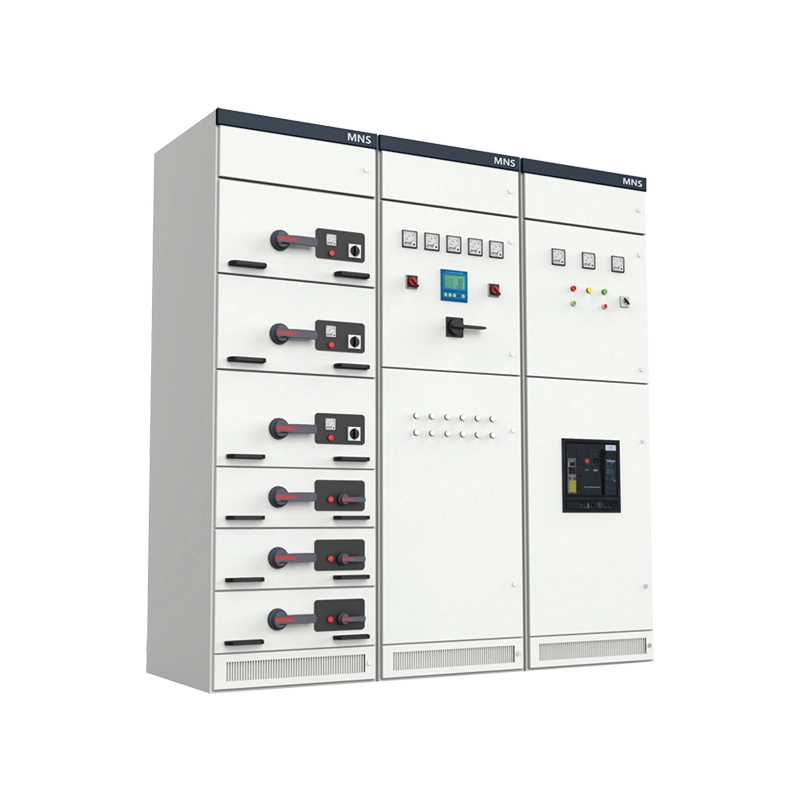

MNS మాడ్యులరైజేషన్ డ్రా-అవుట్ రకం స్విచ్ క్యాబినెట్ aతక్కువ-వోల్టేజ్ (690V వరకు) పరివేష్టిత స్విచ్ గేర్MNS (మాడ్యులర్ నెట్‌వర్క్ సిస్టమ్) ఫ్రేమ్‌వర్క్ ప్రకారం రూపొందించిన అసెంబ్లీ. ప్రతి ఫంక్షనల్ యూనిట్ - మోటారు స్టార్టర్, ఫీడర్ బ్రేకర్ లేదా పవర్ సప్లై మాడ్యూల్ వంటివి - మొత్తం సిస్టమ్‌ను షట్ డౌన్ చేయకుండా చొప్పించవచ్చు, ఉపసంహరించుకోవచ్చు లేదా మార్పిడి చేయగల వ్యక్తిగత డ్రా-అవుట్ క్యాసెట్‌లో ఉంచబడుతుంది. క్యాబినెట్ మూడు ప్రాథమిక విధులను నిర్వహిస్తుంది: విద్యుత్ పంపిణీ (బహుళ ఉప-సర్క్యూట్‌లను అందించడం), మోటారు నియంత్రణ (ప్రారంభించడం, ఆపడం, మోటర్లను రక్షించడం) మరియు సిస్టమ్ రక్షణ (షార్ట్-సర్క్యూట్, ఓవర్‌లోడ్ మరియు గ్రౌండ్ ఫాల్ట్ ఐసోలేషన్). సంక్షిప్తంగా, ఇది పారిశ్రామిక మరియు వాణిజ్య సౌకర్యాల కోసం ప్లగ్-అండ్-ప్లే పవర్ మేనేజ్‌మెంట్ సెంటర్.

ఉత్పత్తి ప్రయోజనాలు

ఉత్పత్తి లక్షణాలు

సాధారణ ఉపసంహరణ క్యాబినెట్‌ల వలె కాకుండా, MNS మాడ్యులరైజేషన్ డ్రా-అవుట్ రకం స్విచ్ క్యాబినెట్ ఈ విలక్షణమైన లక్షణాలను కలిగి ఉంటుంది:

ఉత్పత్తి పారామితులు

ఉత్పత్తి అప్లికేషన్ (దృష్టాంతాలు)

MNS మాడ్యులరైజేషన్ డ్రా-అవుట్ రకం స్విచ్ క్యాబినెట్ విస్తృతంగా అమలు చేయబడింది:

● పారిశ్రామిక ప్లాంట్లు: ఆటోమోటివ్ అసెంబ్లీ లైన్లు, ఆహారం & పానీయాల ఉత్పత్తి, రసాయన బ్యాచ్ ప్రాసెసింగ్

● వాణిజ్య సముదాయాలు: షాపింగ్ మాల్స్, ఎత్తైన కార్యాలయ భవనాలు, ఆసుపత్రులు

● మౌలిక సదుపాయాలు: నీటి శుద్ధి కర్మాగారాలు, పంపింగ్ స్టేషన్లు, విమానాశ్రయ సామాను నిర్వహణ వ్యవస్థలు

● డేటా కేంద్రాలు: తక్కువ-వోల్టేజీ ప్రధాన పంపిణీ బోర్డు (LVMDB) మరియు రిమోట్ పవర్ ప్యానెల్‌లు (RPP)

● పునరుత్పాదక శక్తి: సౌర వ్యవసాయ ఇన్వర్టర్లు, విండ్ టర్బైన్ సహాయక విద్యుత్ సరఫరా

● మెరైన్ & ఆఫ్‌షోర్: షిప్‌బోర్డ్ పవర్ డిస్ట్రిబ్యూషన్

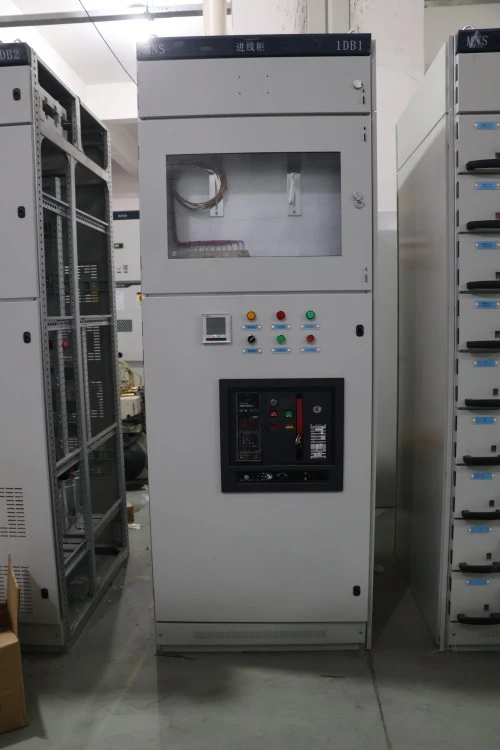

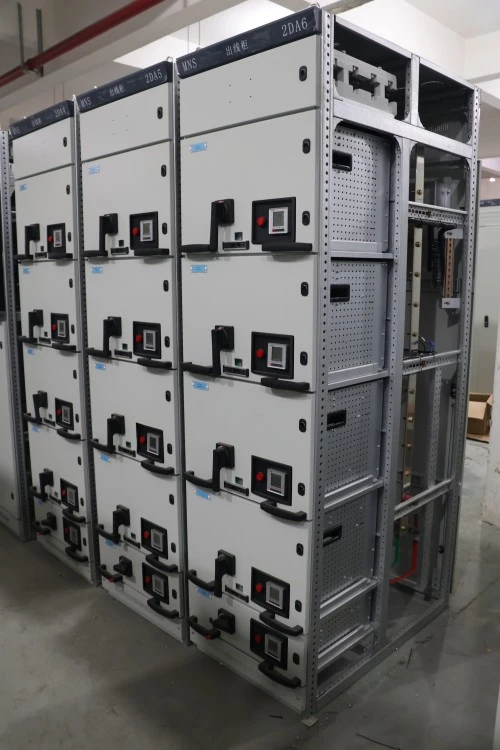

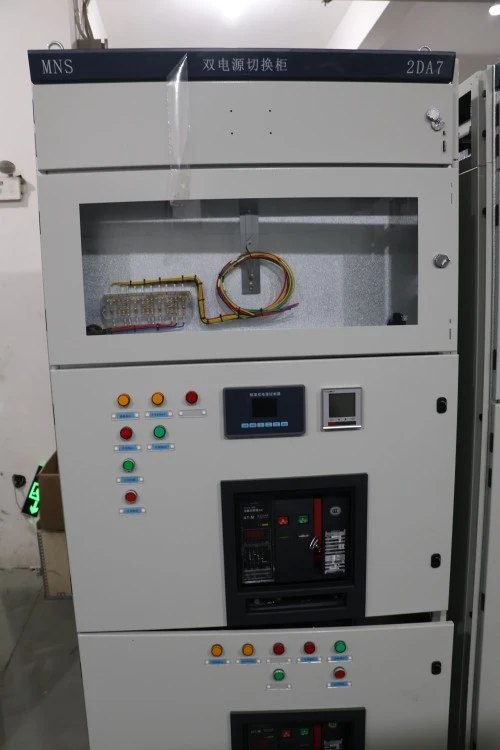

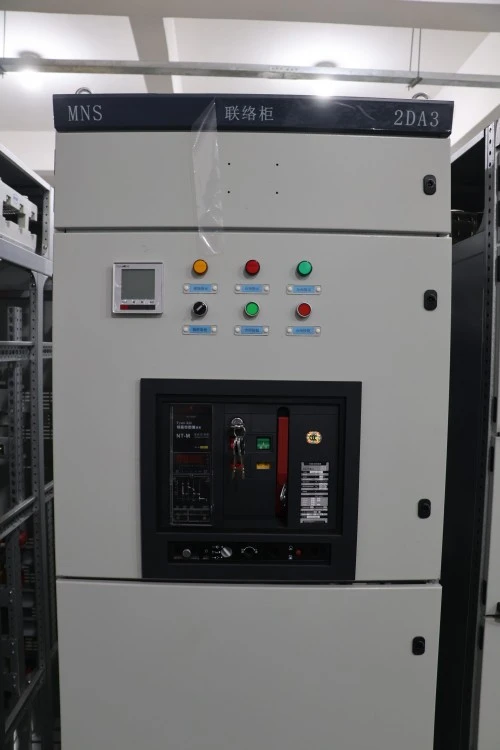

ఉత్పత్తి వివరాలు

● లుగావో పవర్ కో., లిమిటెడ్ప్రతి MNS మాడ్యులరైజేషన్ డ్రా-అవుట్ రకం స్విచ్ క్యాబినెట్‌ను ఖచ్చితత్వంతో తయారు చేస్తుంది:

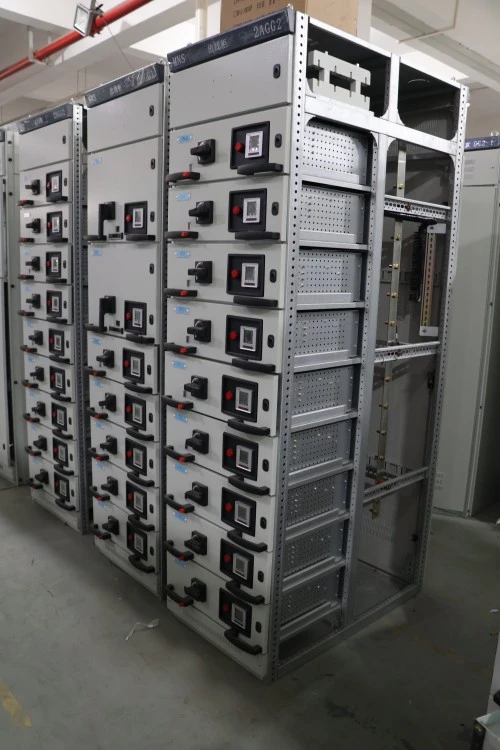

● ఎన్‌క్లోజర్ మెటీరియల్: 2.0mm మందపాటి కోల్డ్ రోల్డ్ స్టీల్, IP40 స్టాండర్డ్‌తో పూర్తిగా వెల్డింగ్ చేయబడిన ఫ్రేమ్ (IP54 ఐచ్ఛికం). పౌడర్ కోటింగ్ మందం ≥80μm, RAL 7035 లేత బూడిద.

● బస్‌బార్ సిస్టమ్: దీర్ఘచతురస్రాకార రాగి కడ్డీలు (98% IACS వాహకత) టిన్-ప్లేటెడ్ జాయింట్‌లతో. అన్ని బస్‌బార్‌లు హీట్-ష్రింక్ చేయగల స్లీవ్‌లను (ఎరుపు, పసుపు, నీలం, తటస్థంగా కోసం బూడిద రంగు) ఉపయోగించి పూర్తిగా ఇన్సులేట్ చేయబడతాయి.

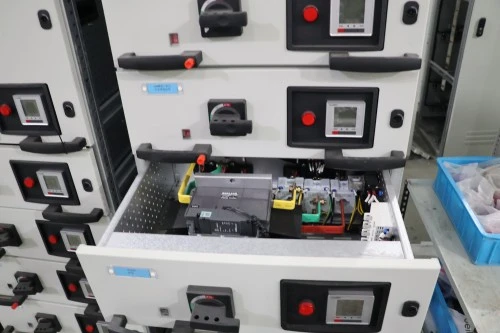

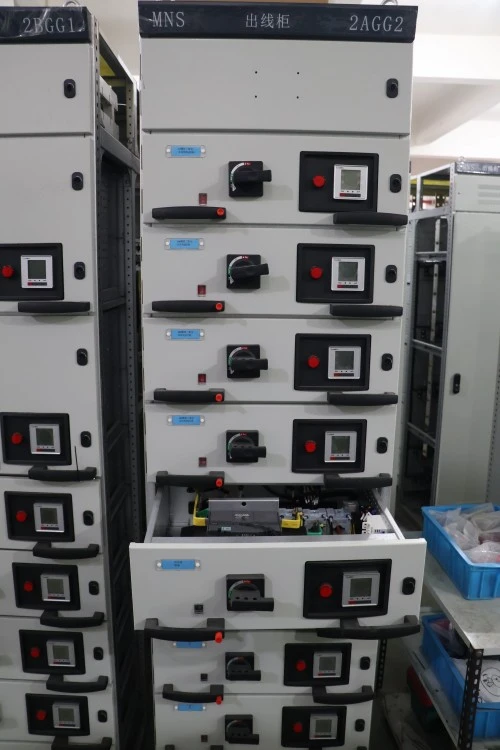

● డ్రాయర్ క్రెడిల్: స్వీయ-కందెన నైలాన్ రోలర్‌లతో 2.5mm జింక్-పూతతో కూడిన ఉక్కు నుండి రూపొందించబడింది. 500 చక్రాల తర్వాత డ్రాయర్ చొప్పించడం/సంగ్రహణ శక్తి ≤150N.

● స్థిర పరిచయాలు: సిల్వర్-అల్లాయ్ టిప్డ్, స్ప్రింగ్-లోడెడ్ డిజైన్. పనితీరు క్షీణత లేకుండా 2,000 ఇన్సర్షన్‌లకు రేట్ చేయబడింది.

● సెకండరీ కాంటాక్ట్‌లు: 24-పిన్ ప్లగ్ అండ్ సాకెట్ సిల్వర్ పూతతో కూడిన కనెక్టర్‌లు. 10,000 సంభోగ చక్రాల కోసం రూపొందించబడింది.

● డ్రాయర్ గుర్తింపు: ప్రతి డ్రాయర్ ముందు భాగంలో లేజర్ చెక్కగల లేబుల్ హోల్డర్. డిజిటల్ అసెట్ ట్రాకింగ్ కోసం QR కోడ్ ఐచ్ఛికం.

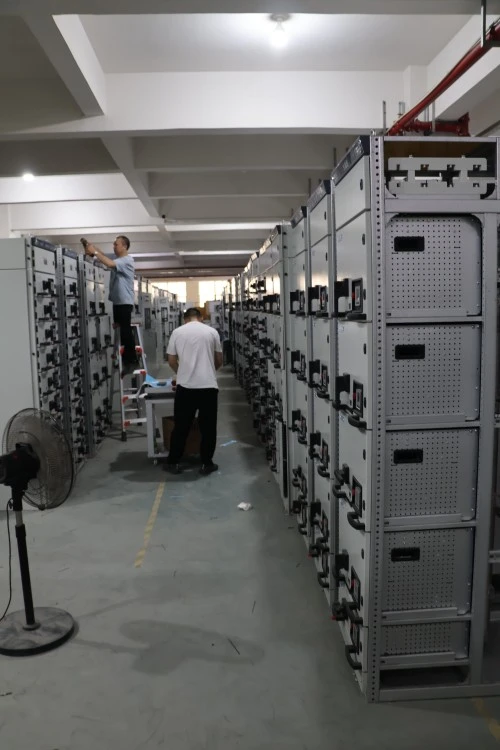

● ఫ్యాక్టరీ పరీక్ష: ప్రతి ఫంక్షనల్ యూనిట్ పూర్తి వైరింగ్ తనిఖీ, విద్యుద్వాహక శక్తి పరీక్ష (1 నిమిషానికి 2.5kV) మరియు ఉష్ణోగ్రత పెరుగుదల పరీక్ష (1.1x రేటెడ్ కరెంట్ వద్ద) నిర్వహిస్తుంది. పరీక్ష నివేదికలు రవాణాతో పాటు చేర్చబడ్డాయి.

ధృవీకరణ మరియు నాణ్యత హామీ

లుగావో స్విచ్ గేర్ తయారీ కోసం ISO-ఆధారిత నాణ్యత నిర్వహణ విధానాలను అనుసరిస్తుంది. ప్రాజెక్ట్ ఆర్డర్‌ల కోసం, ధృవీకరించబడిన సాంకేతిక ఒప్పందం ప్రకారం రవాణాకు ముందు మేము తనిఖీ పత్రాలు, సాధారణ పరీక్ష నివేదికలు మరియు ఉత్పత్తి ఫోటోలను అందించగలము.

• ISO 9001 నాణ్యత నిర్వహణ వ్యవస్థ
• ISO 14001 పర్యావరణ నిర్వహణ వ్యవస్థ

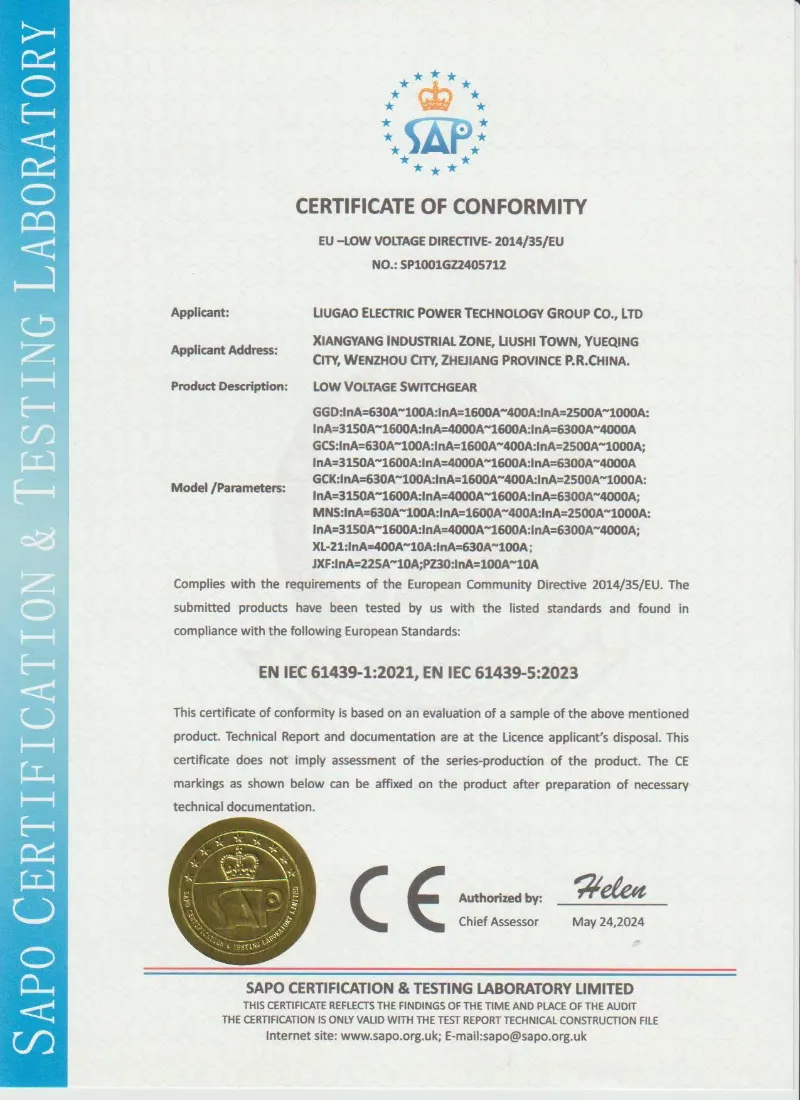

• IEC 61439-1/2 ఆధారిత డిజైన్ మరియు టెస్టింగ్
• రవాణాకు ముందు సాధారణ పరీక్ష నివేదిక
• అభ్యర్థనపై ఫ్యాక్టరీ తనిఖీ ఫోటోలు అందుబాటులో ఉన్నాయి

ప్యాకేజింగ్, షిప్పింగ్ & అమ్మకాల తర్వాత

ప్యాకేజింగ్ & షిప్పింగ్

● వ్యక్తిగత డ్రాయర్ ప్యాకేజింగ్: ముడతలు పెట్టిన పెట్టె లోపల యాంటీ-స్టాటిక్ బబుల్ ర్యాప్, సర్క్యూట్ రేఖాచిత్రం మరియు రేటింగ్‌తో లేబుల్ చేయబడింది.

● ప్రధాన క్యాబినెట్ ప్యాకేజింగ్: స్ట్రెచ్ ఫిల్మ్ + VCI పేపర్ + ప్లైవుడ్ ఎగుమతి క్రేట్ (15 మిమీ మందం). అన్ని క్రేట్ స్థావరాలు ఫోర్క్లిఫ్ట్ పాకెట్స్తో అమర్చబడి ఉంటాయి.

● షిప్పింగ్ టర్మ్: FOB Ningbo, CIF మేజర్ పోర్ట్‌లు లేదా EXW.

● ప్రధాన సమయం: ప్రామాణిక కాన్ఫిగరేషన్‌ల కోసం 20 పని దినాలు.

అమ్మకాల తర్వాత సేవ

● వారంటీ వ్యవధి: ప్రారంభించిన తేదీ నుండి 12 నెలలు (షిప్‌మెంట్ నుండి గరిష్టంగా 18 నెలలు).

● వీడియో కాల్ లేదా ఇమెయిల్ ద్వారా ఉచిత రిమోట్ సాంకేతిక మద్దతు (4 పని గంటలలోపు ప్రతిస్పందన).

తరచుగా అడిగే ప్రశ్నలు:

Q1: 8E/2, 8E మరియు 16E డ్రాయర్‌ల మధ్య తేడా ఏమిటి?

A: ఇవి డ్రాయర్ ఎత్తు మాడ్యూల్‌లను సూచిస్తాయి: 8E/2 = 100mm (సగం మాడ్యూల్), 8E = 200mm (పూర్తి మాడ్యూల్), 16E = 400mm (డబుల్ మాడ్యూల్). పెద్ద డ్రాయర్, అనుమతించదగిన ప్రస్తుత రేటింగ్ మరియు మరిన్ని సెకండరీ టెర్మినల్స్ అందుబాటులో ఉంటాయి.

Q2: ఇన్‌కమింగ్ సప్లైని డిస్‌కనెక్ట్ చేయకుండా నేను డ్రాయర్‌ని రీప్లేస్ చేయవచ్చా?

జ: అవును. ఇది MNS మాడ్యులరైజేషన్ డ్రా-అవుట్ రకం స్విచ్ క్యాబినెట్ యొక్క ప్రధాన లక్షణం. డ్రాయర్‌ను వివిక్త స్థానానికి (వైట్ హ్యాండిల్) తరలించండి, అన్‌లాక్ చేసి బయటకు లాగండి. ప్రధాన బస్సు శక్తివంతంగా ఉంటుంది. అయితే, ఎల్లప్పుడూ ముందుగా లోడ్ వైపు డిస్‌కనెక్ట్ చేయండి.

Q3: క్యాబినెట్ ఉష్ణోగ్రత పర్యవేక్షణ వ్యవస్థతో వస్తుందా?

A: ప్రామాణిక యూనిట్‌లు పర్యవేక్షణను కలిగి ఉండవు, కానీ మేము పొందుపరిచిన PT100 సెన్సార్‌లతో ఐచ్ఛిక స్మార్ట్ డ్రాయర్‌లను అందిస్తాము మరియు బస్‌బార్ మరియు డ్రాయర్ ఉష్ణోగ్రతలను చూపే సెంట్రల్ డిస్‌ప్లే యూనిట్‌ను అందిస్తాము.

Q4: ఇప్పటికే ఉన్న విభాగాలను భర్తీ చేయకుండా క్యాబినెట్‌ను తర్వాత పొడిగించవచ్చా?

జ: అవును. ప్రతి నిలువు విభాగం యాంత్రికంగా మరియు విద్యుత్తు వైపు కనెక్షన్ కోసం రూపొందించబడింది. సరఫరా చేయబడిన విస్తరణ కిట్‌లను ఉపయోగించి బస్‌బార్‌లను కనెక్ట్ చేయడానికి మీరు అదనపు క్యూబికల్‌ను బోల్ట్ చేయవచ్చు.
