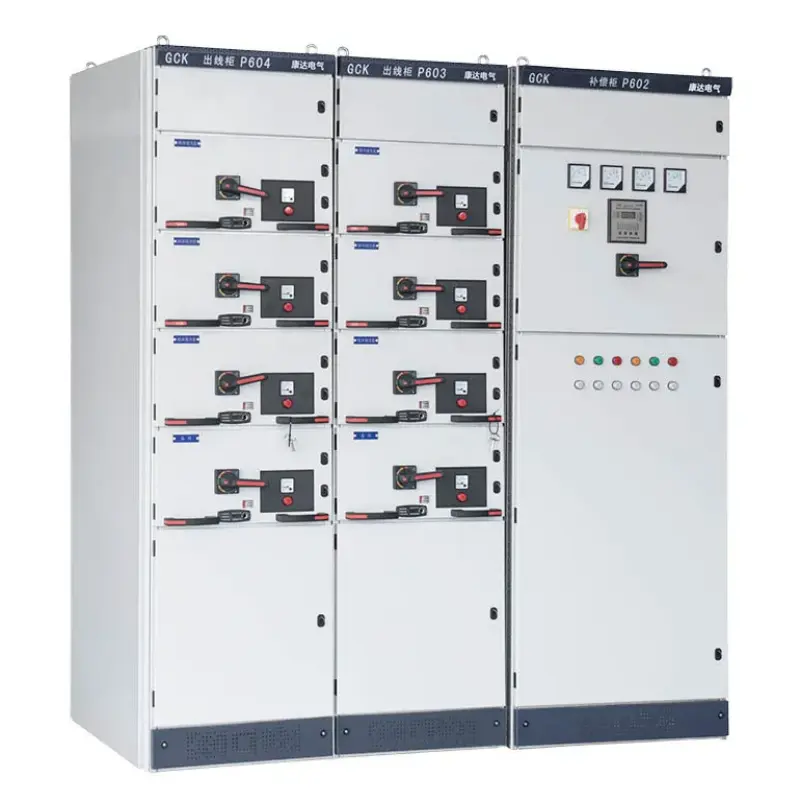

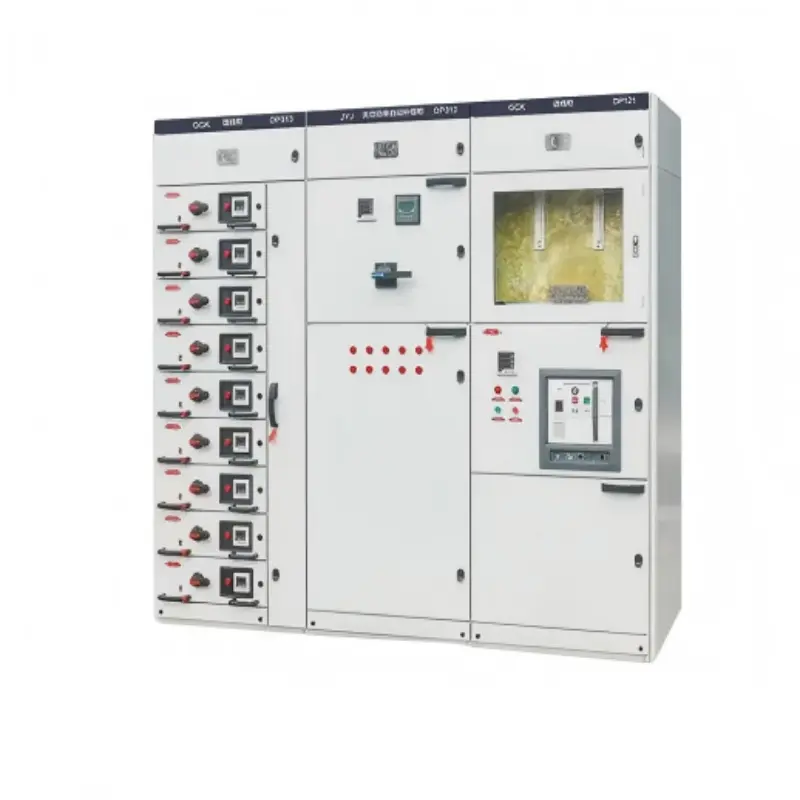

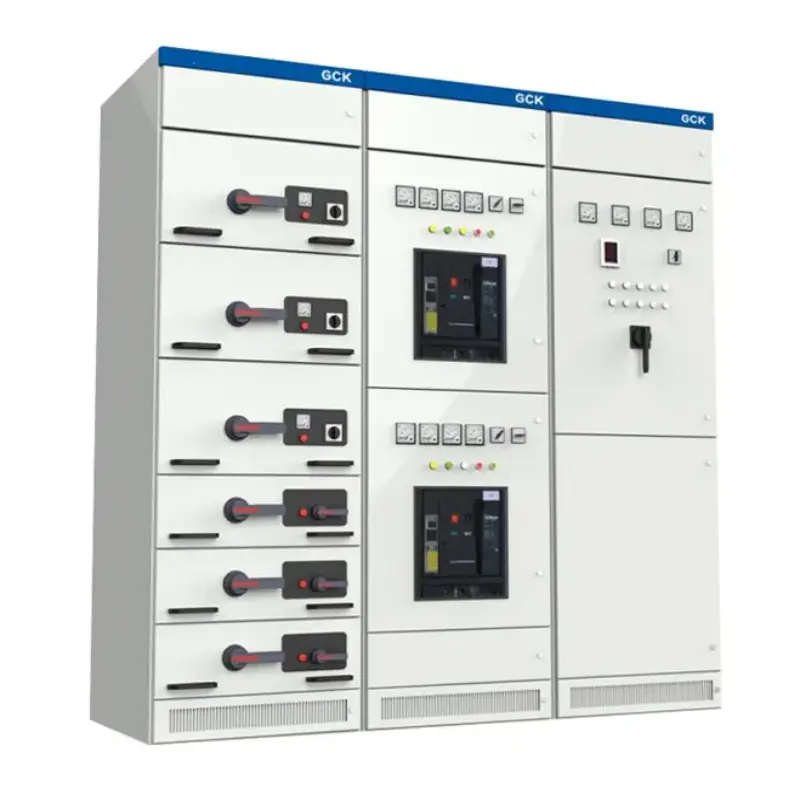

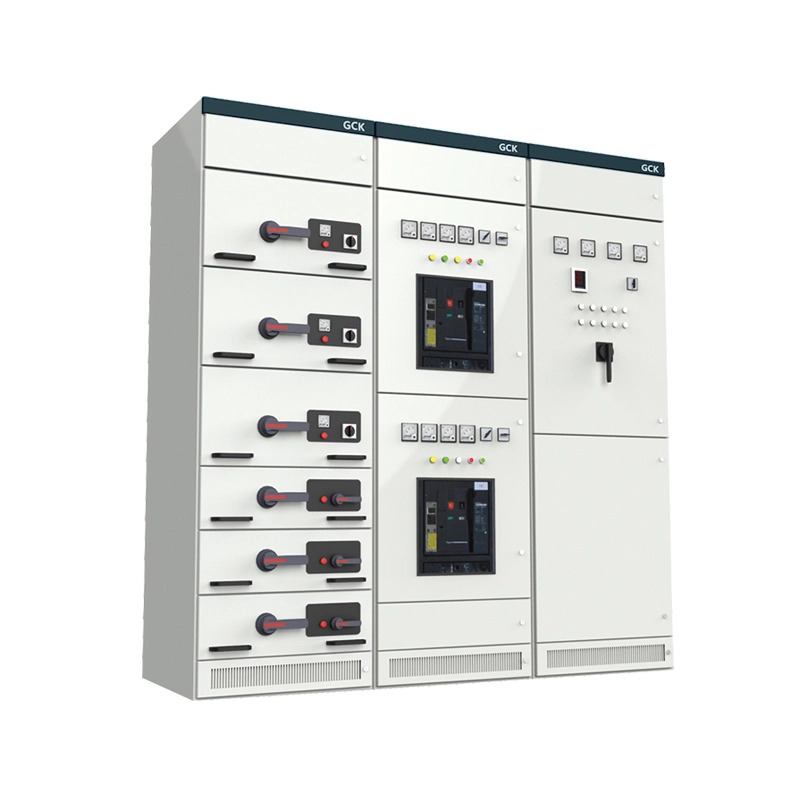

GCK C-ప్రొఫైల్ అసెంబ్లీ ఎకనామికల్ స్విచ్ క్యాబినెట్

GCK C-ప్రొఫైల్ అసెంబ్లీ ఎకనామికల్ స్విచ్ క్యాబినెట్ aతక్కువ-వోల్టేజ్ (690V వరకు) పరివేష్టిత స్విచ్ గేర్బోల్ట్ చేయబడిన C-ప్రొఫైల్ స్టీల్ ఫ్రేమ్‌ని ఉపయోగించడం. C-ప్రొఫైల్స్ అనేది 25mm మాడ్యులర్ హోల్ గ్రిడ్‌తో కోల్డ్-రోల్డ్, ప్రీ-పంచ్ గాల్వనైజ్డ్ స్టీల్ ఛానెల్‌లు, వెల్డింగ్ లేదా ప్రత్యేక సాధనాలు లేకుండా అసెంబ్లీని అనుమతిస్తుంది.

ఈ ఉత్పత్తి ఏమి చేస్తుంది?

● పవర్ డిస్ట్రిబ్యూషన్ - ప్రధాన ఇన్‌కమింగ్ సోర్స్ నుండి ఫీడర్‌లు, మోటార్లు, లైటింగ్ ప్యానెల్‌లు మరియు ఇతర లోడ్‌లకు సురక్షితంగా పవర్‌ని అందిస్తుంది.

● డ్రాయర్ ఫంక్షనాలిటీ – ప్రధాన బస్‌బార్ లైవ్‌లో ఉన్నప్పుడు, డౌన్‌టైమ్‌ను తగ్గించి, ఉపసంహరించుకునే డ్రాయర్‌లను (సర్క్యూట్ బ్రేకర్లు, కాంటాక్టర్‌లు, సాఫ్ట్ స్టార్టర్‌లు) మార్చుకోవచ్చు.

● ఆన్-సైట్ రీకాన్ఫిగరేషన్ – ఎండ్ ప్లేట్‌లను అన్‌బోల్ట్ చేయడం, కొత్త క్యూబికల్‌లపై బోల్ట్ చేయడం మరియు సాధారణ కిట్‌లతో బస్‌బార్‌లను విస్తరించడం ద్వారా విభాగాలను సులభంగా జోడించండి లేదా తరలించండి.

● రక్షణ & ఐసోలేషన్ – మెకానికల్ ఇంటర్‌లాక్‌లు, షట్టర్‌లు మరియు కాన్ఫిగర్ చేయదగిన విభజన రూపాన్ని అందిస్తుంది (ఫారమ్ 2b, 3b, లేదా 4b).

అనుకూలీకరణ ఎంపికలు

సారాంశంలో, ఈ క్యాబినెట్ ఆధునిక డ్రా-అవుట్‌ను అందిస్తుందిస్విచ్ గేర్కార్యాచరణ - సురక్షిత నిర్వహణ, అధిక సాంద్రత మరియు మాడ్యులారిటీ - ప్రవేశ-స్థాయి ధర వద్ద. ఇది చిన్న మరియు మధ్యస్థ పారిశ్రామిక ప్లాంట్లు, వాణిజ్య భవనాలు, మౌలిక సదుపాయాల ప్రాజెక్టులు మరియు నాణ్యతతో రాజీపడని బడ్జెట్-చేతన రెట్రోఫిట్‌లకు అనువైనది.

ఉత్పత్తి పారామితులు (స్పెసిఫికేషన్)

GCK C-ప్రొఫైల్ అసెంబ్లీ ఎకనామికల్ స్విచ్ క్యాబినెట్ కోసం కీలక సాంకేతిక లక్షణాలు క్రింద ఉన్నాయి. విలువలు ప్రామాణిక కాన్ఫిగరేషన్‌లపై ఆధారపడి ఉంటాయి మరియు నిర్దిష్ట ప్రాజెక్ట్ అవసరాల కోసం అనుకూలీకరించబడవచ్చు.

ఉత్పత్తి లక్షణాలు మరియు అప్లికేషన్లు (Q&A ఫార్మాట్)

GCK C-ప్రొఫైల్ అసెంబ్లీ ఎకనామికల్ స్విచ్ క్యాబినెట్ దాని ప్రత్యేకమైన ఆర్థిక వ్యవస్థ, సౌలభ్యం మరియు నిరూపితమైన పనితీరు కారణంగా ప్రత్యేకంగా నిలుస్తుంది. దీని ఫీచర్‌లు మరియు తగిన అప్లికేషన్‌ల గురించి కస్టమర్‌లు అడిగే అత్యంత సాధారణ ప్రశ్నలకు మేము దిగువన సమాధానం ఇస్తాము.

Q1: వెల్డెడ్ స్విచ్ గేర్ కంటే C-ప్రొఫైల్ డిజైన్‌ను మరింత పొదుపుగా చేయడం ఏమిటి?

A: మూడు కారణాలు: (1) బోల్ట్-టుగెదర్ ఫ్రేమ్ ఖరీదైన వెల్డింగ్ ఫిక్చర్‌లను తొలగిస్తుంది. (2) ముందుగా పంచ్ చేసిన 25mm గ్రిడ్ అనుకూల డ్రిల్లింగ్‌ను తొలగిస్తుంది. (3) దెబ్బతిన్న ప్రొఫైల్‌లను వ్యక్తిగతంగా భర్తీ చేయవచ్చు, మొత్తం ఫ్రేమ్ కాదు. మీరు GCK C-ప్రొఫైల్ అసెంబ్లీ ఎకనామికల్ స్విచ్ క్యాబినెట్‌ను కొనుగోలు చేసినప్పుడు, మీరు అధిక ఇంజినీరింగ్ కాకుండా విలువ కోసం చెల్లిస్తారు.

Q2: పారిశ్రామిక వాతావరణంలో బోల్ట్ నిర్మాణం తగినంత బలంగా ఉందా?

జ: అవును. సరిగ్గా టార్క్ చేయబడితే (M8:18Nm, M10:35Nm), ఇది IEC 61439-2ని కలుస్తుంది మరియు శాశ్వత వైకల్యం లేకుండా 50kA షార్ట్-సర్క్యూట్ శక్తులను తట్టుకుంటుంది. విపరీతమైన వైబ్రేషన్ కోసం (ఉదా., స్టాంపింగ్ ప్రెస్‌లు లేదా షిప్‌లు), మేము మా వెల్డెడ్‌ను సిఫార్సు చేస్తున్నాముMNS సిరీస్. 95% పారిశ్రామిక/వాణిజ్య సైట్‌లకు, GCK C-ప్రొఫైల్ సరిపోయే దానికంటే ఎక్కువ.

Q3: గాల్వనైజ్డ్ ఫినిషింగ్ పౌడర్ కోటింగ్‌తో ఎలా పోలుస్తుంది?

A: గుద్దడం తర్వాత హాట్-డిప్ గాల్వనైజింగ్ అన్ని ఉపరితలాలను కవర్ చేస్తుంది - కట్ అంచులు మరియు రంధ్రాలతో సహా - ఏకరీతి ≥65μm జింక్ పొరతో. తేమ వాతావరణంలో (ఉదా., నీటి శుద్ధి, టెక్స్‌టైల్ మిల్లులు) పౌడర్ కోటింగ్‌ను అధిగమిస్తూ, దాని వెనుక తేమ వచ్చినప్పుడు అది చిప్ లేదా తుప్పు పట్టదు. రంగు అవసరమైతే, గాల్వనైజ్డ్ లేయర్‌పై పౌడర్ కోటింగ్‌ను పూయవచ్చు.

Q4: అత్యంత సాధారణ అప్లికేషన్ దృశ్యాలు ఏమిటి?

A: వేలకొద్దీ గ్లోబల్ ఇన్‌స్టాలేషన్‌ల ఆధారంగా, GCK C-ప్రొఫైల్ అసెంబ్లీ ఎకనామికల్ స్విచ్ క్యాబినెట్ చాలా తరచుగా అమలు చేయబడుతుంది:

చిన్న మరియు మధ్యస్థ పారిశ్రామిక ప్లాంట్లు: ఫుడ్ ప్రాసెసింగ్, ప్లాస్టిక్ మౌల్డింగ్, మెటల్ ఫాబ్రికేషన్ మరియు టెక్స్‌టైల్ మిల్లులు

వాణిజ్య భవనాలు: షాపింగ్ కేంద్రాలు, హోటళ్లు మరియు కార్యాలయ భవనాలు

నీరు మరియు మురుగునీటి శుద్ధి: పంప్ స్టేషన్లు, నీటిపారుదల మరియు డీశాలినేషన్ వ్యవస్థలు

రెట్రోఫిట్ ప్రాజెక్ట్‌లు: పాత స్థిర స్విచ్‌బోర్డ్‌లను ఆధునిక డ్రా-అవుట్ స్విచ్‌గేర్‌తో భర్తీ చేయడం

తాత్కాలిక పవర్ ఇన్‌స్టాలేషన్‌లు: నిర్మాణ స్థలాలు, మైనింగ్ క్యాంపులు మరియు ఈవెంట్ పవర్ సిస్టమ్‌లు

ఉత్పత్తి వివరాలు & పోటీ ప్రయోజనాలు

ఉత్పత్తి వివరాలు – మేము GCK C-ప్రొఫైల్ అసెంబ్లీని ఎలా నిర్మిస్తాము ఆర్థిక స్విచ్ క్యాబినెట్

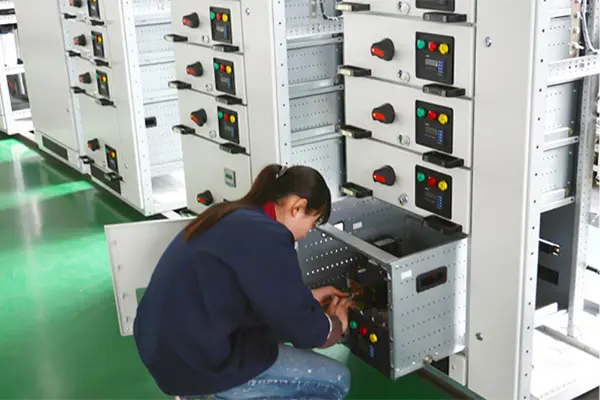

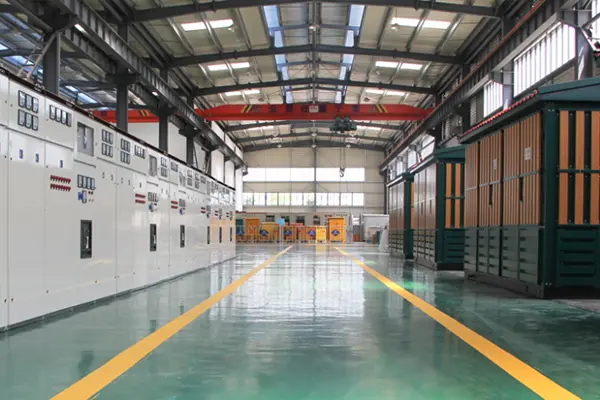

Lugao Power Co., Ltd. వద్ద, మేము ప్రతి GCK C-ప్రొఫైల్ అసెంబ్లీ ఎకనామికల్ స్విచ్ క్యాబినెట్‌ను స్థిరత్వం, మన్నిక మరియు సులభంగా అసెంబ్లీని తయారు చేస్తాము.

1. సి-ప్రొఫైల్ తయారీ:జపనీస్-స్టాండర్డ్ Q235B 2.0mm స్టీల్ కాయిల్ → CNC పంచ్ 25mm గ్రిడ్ → కోల్డ్-ఫారమ్ C-ఆకారం (±0.3mm ఖచ్చితత్వం) → పొడవుకు కత్తిరించబడింది → హాట్-డిప్ గాల్వనైజ్డ్ (≥65μm, ASTM A123).

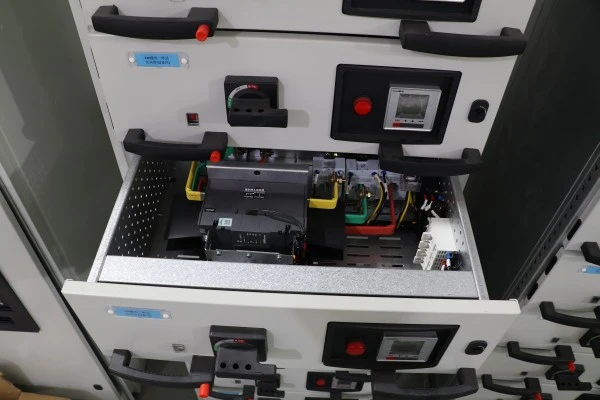

2. డ్రాయర్ ఊయల:పొజిషనింగ్ డింపుల్స్ మరియు నైలాన్ రోలర్‌లతో 2.5mm గాల్వనైజ్డ్ స్టీల్. అడాప్టర్ ప్లేట్ ద్వారా 8E/2 నుండి 24E డ్రాయర్‌లను అంగీకరిస్తుంది. ప్యాడ్‌లాక్ హాస్ప్‌తో మూడు-స్థాన మెకానికల్ ఇంటర్‌లాక్ (కనెక్ట్ చేయబడింది/పరీక్ష/ఐసోలేటెడ్).

3. డ్రాయర్ యూనిట్:1.5mm స్టీల్ ఫ్రంట్ ప్యానెల్, RAL 7035 పౌడర్ కోటింగ్, లేజర్ చెక్కిన లేబుల్. O/I సూచికతో నిర్వహించండి. ప్రాథమిక పరిచయాలు: వెండి పూతతో కూడిన రాగి (≥10μm), స్ప్రింగ్-లోడెడ్ తులిప్ డిజైన్. సెకండరీ వైరింగ్: 2.5mm² PVC కాపర్ వైర్‌తో నంబర్‌డ్ ఫెర్రూల్స్. ఫ్యాక్టరీ కొనసాగింపు, ఇన్సులేషన్ మరియు మెకానికల్ ఆపరేషన్ కోసం పరీక్షించబడింది.

4. బస్‌బార్ సిస్టమ్:ETP రాగి (98% IACS), వెండి పూతతో కూడిన జాయింట్లు 35–40Nm వరకు టార్క్ చేయబడ్డాయి. బస్‌బార్‌లు ప్రతి 500 మి.మీ (సాధారణ 800 మి.మీ కంటే బిగుతుగా) మద్దతు ఇస్తాయి. నిలువు బస్‌బార్లు బోల్ట్ చేయబడిన రాగి లింక్‌ల ద్వారా కనెక్ట్ అవుతాయి.

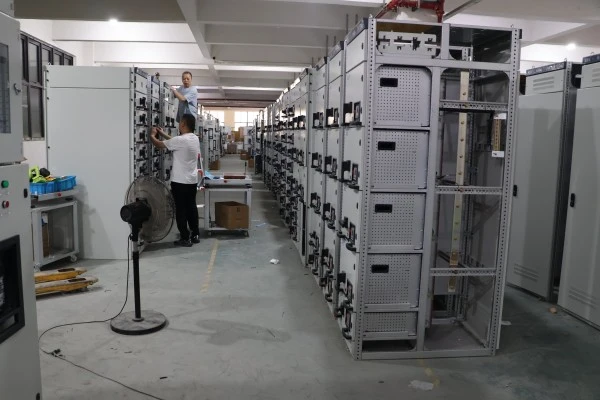

5. అసెంబ్లీ & పరీక్ష:టార్క్-నియంత్రిత అసెంబ్లీ. ప్రతి యూనిట్ పరీక్షించబడింది: విద్యుద్వాహక (2.5kV/1నిమి), కొనసాగింపు, మెకానికల్ ఇంటర్‌లాక్ మరియు 1.1x రేటెడ్ కరెంట్ వద్ద ఉష్ణోగ్రత పెరుగుదల. ఫ్యాక్టరీ పరీక్ష నివేదిక చేర్చబడింది.

అమ్మకాల తర్వాత సేవ - ఒక సంవత్సరం వారంటీ

వారంటీ వ్యవధి:ప్రారంభించిన తేదీ నుండి 12 నెలలు, కానీ షిప్‌మెంట్ తేదీ నుండి 18 నెలలకు మించకూడదు.

ఏమి కవర్ చేయబడింది: అన్ని తయారీ లోపాలు సహా:

● రేటెడ్ మెకానికల్ లోడ్ కింద సి-ప్రొఫైల్ వైకల్యం

● డ్రాయర్ ఇంటర్‌లాక్ పనిచేయకపోవడం (తప్పు చొప్పించడం లేదా ఉపసంహరణను నిరోధించడంలో వైఫల్యం)

● వారంటీ వ్యవధిలో 0.5 మిమీ కంటే ఎక్కువ ప్రాథమిక కాంటాక్ట్ వేర్

● ఫ్యాక్టరీ అసెంబ్లీ కారణంగా సెకండరీ వైరింగ్ లోపాలు లేదా వదులుగా ఉండే ముగింపులు

● గాల్వనైజ్డ్ కోటింగ్ పీలింగ్ (బాహ్య రాపిడి లేనట్లయితే)

కవర్ చేయనివి: సరికాని ఇన్‌స్టాలేషన్, అనధికార సవరణ, నేమ్‌ప్లేట్ రేటింగ్‌లకు మించిన ఆపరేషన్, భౌతిక ప్రభావం, ఆర్డర్‌లో పేర్కొనబడని రసాయన బహిర్గతం నుండి తుప్పు లేదా ఫోర్స్ మేజ్యూర్ (మెరుపు, వరద, అగ్ని, మొదలైనవి) ఫలితంగా సంభవించే నష్టం.

ప్రతిస్పందన నిబద్ధత:

● రిమోట్ సాంకేతిక మద్దతు:ఇమెయిల్, WhatsApp లేదా వీడియో కాల్ ద్వారా 8 పని గంటలలోపు.

● విడిభాగాల రవాణా:వారంటీ క్లెయిమ్‌ల కోసం 48 గంటలలోపు (ప్రామాణిక కొరియర్).

ప్రతి షిప్‌మెంట్‌తో డాక్యుమెంటేషన్ అందించబడింది:

1. ఫ్యాక్టరీ పరీక్ష నివేదిక (విద్యుత్, కొనసాగింపు, ఉష్ణోగ్రత పెరుగుదల)

2. అసెంబ్లీ డ్రాయింగ్ మరియు సింగిల్-లైన్ రేఖాచిత్రం

3. డ్రాయర్ షెడ్యూల్ ప్రతి డ్రాయర్ యొక్క రేటింగ్ మరియు ఫంక్షన్‌ను జాబితా చేస్తుంది

4. ఆన్-సైట్ రీఅసెంబ్లీ కోసం టార్క్ స్పెసిఫికేషన్ షీట్ (KD ఆర్డర్‌లు)

5. ఆపరేషన్ మరియు నిర్వహణ మాన్యువల్
