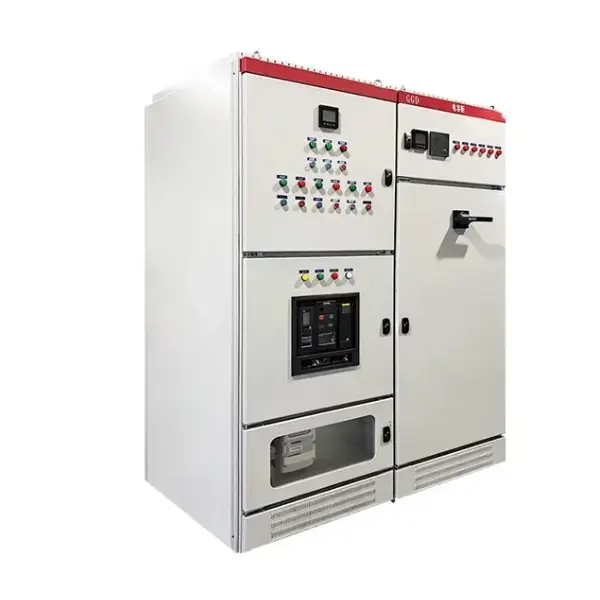

GGD మాడ్యులర్ ఫిక్స్‌డ్ టైప్ తక్కువ వోల్టేజ్ స్విచ్‌గేర్

డెఫినిషన్ మరియు కోర్ ఐడెంటిటీ

GGD మాడ్యులర్ ఫిక్స్‌డ్ టైప్ తక్కువ వోల్టేజ్ స్విచ్ గేర్ అనేది ఇండోర్, ఫ్లోర్-స్టాండింగ్, మెటల్-క్లోజ్డ్ స్విచ్ గేర్ అసెంబ్లీ. ఇది ప్రత్యేకంగా ఇంజినీరింగ్ చేయబడిందితక్కువ-వోల్టేజీ AC విద్యుత్ పంపిణీమూడు-దశల పారిశ్రామిక మరియు వాణిజ్య విద్యుత్ వ్యవస్థలలో. పవర్ డిస్ట్రిబ్యూషన్ సోపానక్రమంలో పునాది ఉత్పత్తిగా, ఇది ట్రాన్స్‌ఫార్మర్ సెకండరీ టెర్మినల్స్ మరియు ఫైనల్ బ్రాంచ్ డిస్ట్రిబ్యూషన్ బోర్డుల మధ్య ఉంటుంది, ఇది ఇన్‌స్టాలేషన్ యొక్క ప్రాధమిక పవర్ హబ్‌గా పనిచేస్తుంది.

ఉత్పత్తి పారామితులు

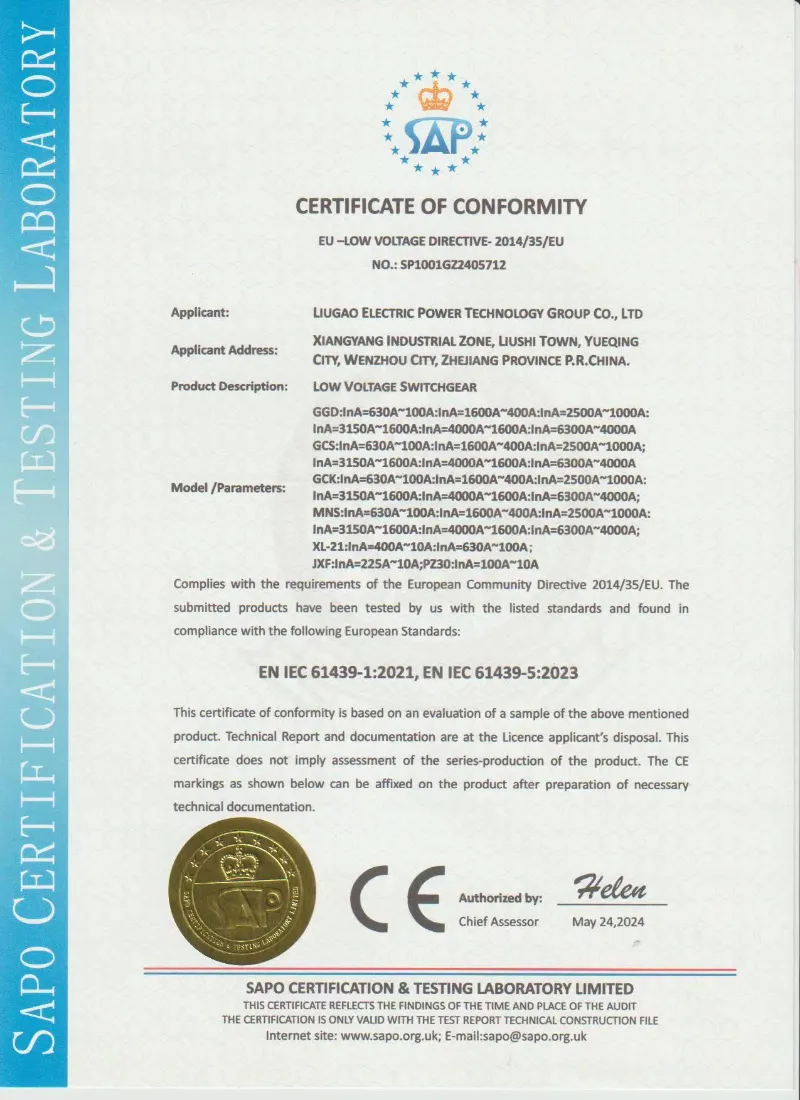

ధృవీకరణ మరియు నాణ్యత హామీ

లుగావోప్రాజెక్ట్ సాంకేతిక అవసరాలు మరియు వర్తించే తక్కువ వోల్టేజ్ స్విచ్ గేర్ ప్రమాణాల ప్రకారం GGD స్థిర రకం తక్కువ వోల్టేజ్ స్విచ్ గేర్‌ను తయారు చేస్తుంది. ధృవీకరించబడిన సాంకేతిక ఒప్పందం ప్రకారం రవాణాకు ముందు సాధారణ తనిఖీ మరియు పరీక్ష నివేదికలు అందించబడతాయి.

• IEC 61439-1/2 ఆధారిత డిజైన్ మరియు టెస్టింగ్
• GB/T 7251 ఆధారిత తయారీ మరియు తనిఖీ
• పవర్ ఫ్రీక్వెన్సీ తట్టుకునే పరీక్ష
• ఇన్సులేషన్ నిరోధక పరీక్ష
• వైరింగ్ మరియు ఫంక్షనల్ ఆపరేషన్ తనిఖీ
• కాన్ఫిగరేషన్ ప్రకారం ఉష్ణోగ్రత పెరుగుదల ధృవీకరణ
• రవాణాకు ముందు సాధారణ పరీక్ష నివేదిక
• అభ్యర్థనపై ఫ్యాక్టరీ తనిఖీ ఫోటోలు అందుబాటులో ఉన్నాయి

స్థిర ఇన్‌స్టాలేషన్ ఫిలాసఫీ

స్లయిడ్‌లలో ఫంక్షనల్ యూనిట్‌లను ఉపసంహరించుకునే డ్రా-అవుట్ రకం స్విచ్‌గేర్ కాకుండా, GGD శాశ్వతంగా స్థిరమైన మౌంటు భావనను ఉపయోగిస్తుంది:

● అన్ని ప్రాథమిక పరికరాలు-ఎయిర్ సర్క్యూట్ బ్రేకర్లు (ACBలు), మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్లు (MCCBలు) మరియు ఐసోలేటింగ్ స్విచ్‌లు-దృఢమైన మౌంటు ప్లేట్‌లపై నేరుగా బోల్ట్ చేయబడతాయి.

● పరికరాలు మరియు బస్‌బార్‌ల మధ్య విద్యుత్ కనెక్షన్‌లు ప్లగ్-ఇన్ కాంటాక్ట్‌లను కాకుండా బోల్టెడ్ కాపర్ లింక్‌లు లేదా కేబుల్ కనెక్షన్‌లను ఉపయోగించి హార్డ్-వైర్డ్ చేయబడతాయి.

● ఈ స్థిరమైన విధానం స్లైడింగ్ మెకానిజమ్‌లతో అనుబంధించబడిన యాంత్రిక సంక్లిష్టత, ధర మరియు నిర్వహణను తొలగిస్తుంది, సర్క్యూట్ స్థానాలు అరుదుగా మారే స్థిరమైన, దీర్ఘకాలిక ఇన్‌స్టాలేషన్‌లకు ఇది అనువైనదిగా చేస్తుంది.

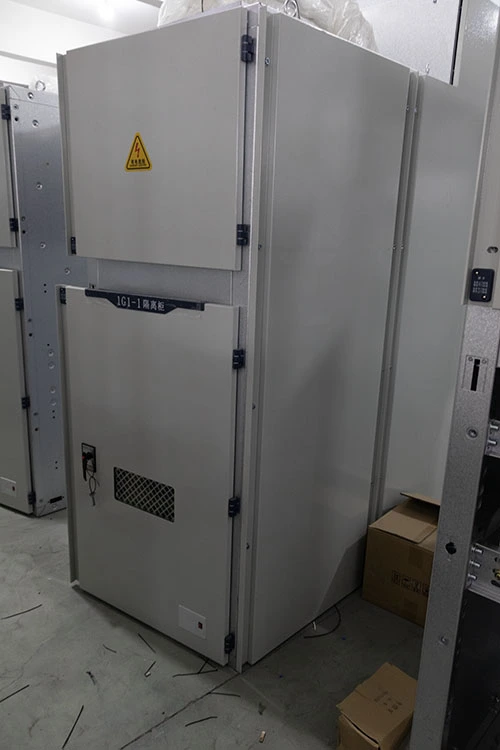

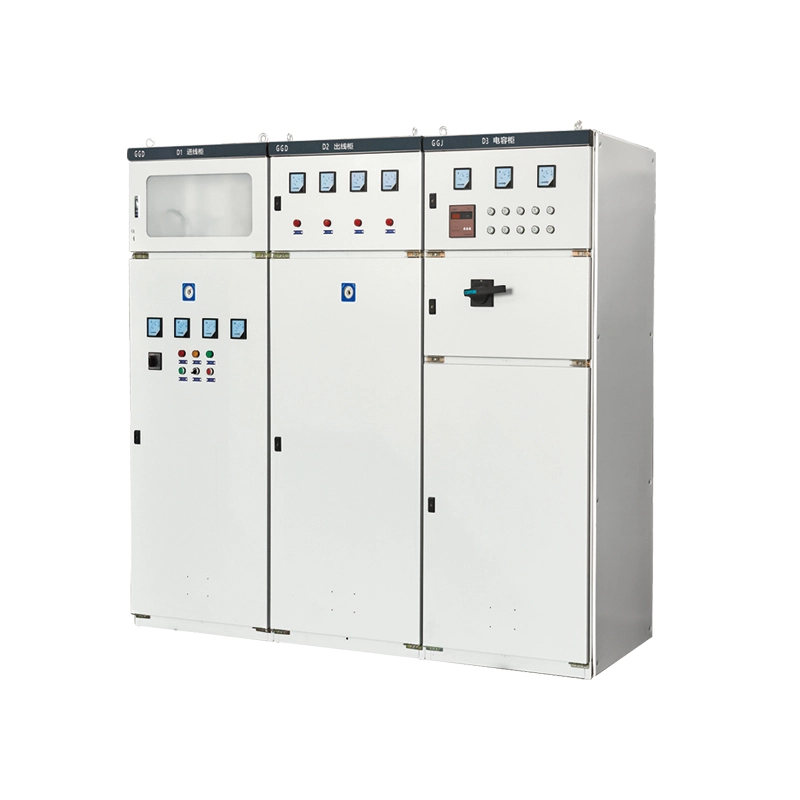

మాడ్యులర్ ఎన్‌క్లోజర్ నిర్మాణం

● ఎన్‌క్లోజర్ ప్రామాణిక మాడ్యులర్ క్యూబికల్‌ల నుండి నిర్మించబడింది, ప్రతి ఒక్కటి ఒకే ఎత్తు మరియు లోతును పంచుకుంటుంది:

● ఫ్రేమ్ కొలతలు: 2200mm (H) × 600/800/1000/1200mm (W) × 600/800mm (D)

● ప్రతి క్యూబికల్ ఒక స్వతంత్ర వెల్డెడ్ స్టీల్ మాడ్యూల్, ఇది నిరంతర స్విచ్‌బోర్డ్ లైనప్‌ను రూపొందించడానికి పక్కపక్కనే బోల్ట్ చేయబడుతుంది.

● క్యూబికల్‌లు క్రియాత్మకంగా ఇన్‌కమింగ్ (ఫీడర్-రిసీవింగ్), బస్-కప్లర్ (బస్ ఇంటర్‌కనెక్షన్) లేదా ఫీడర్ (అవుట్‌గోయింగ్ డిస్ట్రిబ్యూషన్) యూనిట్‌లుగా వర్గీకరించబడ్డాయి.

ఉత్పత్తి ప్రయోజనాలు

అడ్వాంటేజ్ 1 - స్ట్రక్చరల్ రోబస్ట్‌నెస్

రీన్ఫోర్స్డ్ 8MF స్టీల్ ఫ్రేమ్ ధృవీకరించబడిన షార్ట్-సర్క్యూట్ తట్టుకునే స్థాయి కింద మెకానికల్ స్థిరత్వాన్ని నిర్వహించడానికి సహాయపడుతుంది. రేటెడ్ పీక్ తట్టుకునే కరెంట్: 63kA. క్యాబినెట్ ఫ్రేమ్ ప్రాజెక్ట్-నిర్దిష్ట షార్ట్-సర్క్యూట్ అవసరాలను తట్టుకునేలా రూపొందించబడింది. ధృవీకరించబడిన ఎలక్ట్రికల్ డిజైన్ ప్రకారం రేట్ చేయబడిన పీక్ తట్టుకునే కరెంట్‌ను కాన్ఫిగర్ చేయవచ్చు.

అడ్వాంటేజ్ 2 - మాడ్యులర్ & ఫాస్ట్ డిప్లాయ్‌మెంట్

ప్రామాణికమైన ఇన్‌కమింగ్, కప్లర్, ఫీడర్ క్యూబికల్స్. అదే ఎత్తు/లోతు. ప్రామాణిక యూనిట్లను పక్కపక్కనే అమర్చడం ద్వారా వేగవంతమైన ప్రాజెక్ట్ కాన్ఫిగరేషన్. ఆన్-సైట్ ఇన్‌స్టాలేషన్ సమయం మరియు డిజైన్ సంక్లిష్టతను తగ్గిస్తుంది.

అడ్వాంటేజ్ 3 - ఖర్చుతో కూడుకున్న జీవితచక్రం

స్థిర మౌంటు (డ్రా-అవుట్ మెకానిజమ్స్ లేవు) ప్రారంభ ధరను తగ్గిస్తుంది. డ్రాయర్ స్లయిడ్‌లు, ప్లగ్-ఇన్ పరిచయాలు లేదా సంక్లిష్టమైన ఇంటర్‌లాక్‌లు లేవు. కనీస నిర్వహణ, యాజమాన్యం యొక్క పోటీ మొత్తం ఖర్చు.

అడ్వాంటేజ్ 4 - ఆప్టిమైజ్డ్ థర్మల్ మేనేజ్‌మెంట్

సహజ ఉష్ణప్రసరణ శీతలీకరణ: దిగువన ఉన్న లౌవర్లు + టాప్ వెంటెడ్ రూఫ్ క్యాప్. చిమ్నీ ప్రభావాన్ని సృష్టిస్తుంది - వేడి గాలి బయటకు వస్తుంది, చల్లని గాలి లోపలికి వస్తుంది. ఫ్యాన్లు లేవు, శబ్దం లేదు, అదనపు నిర్వహణ లేదు.

అడ్వాంటేజ్ 5 - సరళీకృత నిర్వహణ & ఆపరేషన్

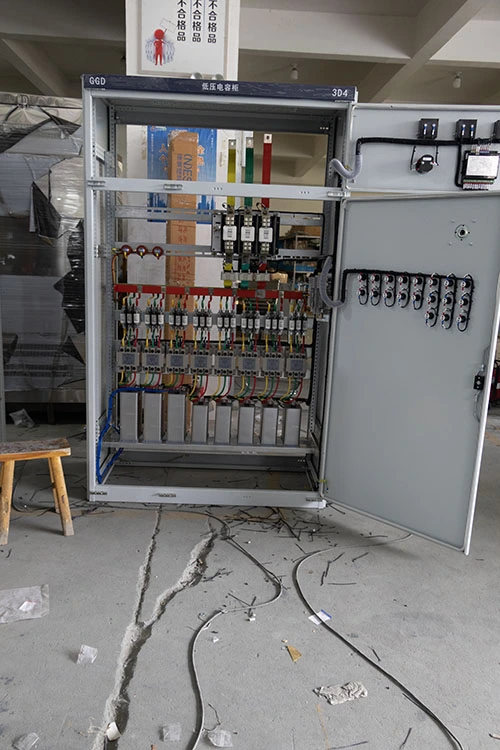

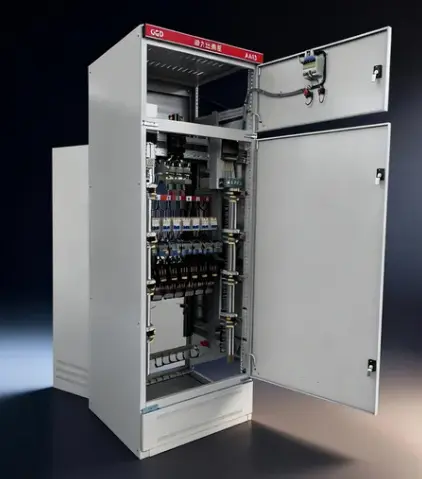

ఎర్గోనామిక్ ఎత్తులో ముందు తలుపుపై ​​నియంత్రణలు, మీటర్లు, సూచికలు. డోర్ తెరవకుండానే బ్రేకర్ హ్యాండిల్స్ అందుబాటులో ఉంటాయి. వేరు చేయబడిన బస్‌బార్, బ్రేకర్, కేబుల్ కంపార్ట్‌మెంట్‌లతో కూడిన విశాలమైన అంతర్గత లేఅవుట్ - సులభమైన దృశ్య తనిఖీ.

ఉత్పత్తి లక్షణాలు

ఫీచర్ 1: మల్టీ-లేయర్ పౌడర్ కోటింగ్ సిస్టమ్

ప్రతి ఉక్కు ప్యానెల్ ఏకరీతి ఎలక్ట్రోస్టాటిక్ ఎపాక్సీ-పాలిస్టర్ పౌడర్ కోట్‌ను స్వీకరించడానికి ముందు ఐదు-దశల ప్రీ-ట్రీట్‌మెంట్ (డిగ్రేసింగ్, రిన్సింగ్, ఫాస్ఫేటింగ్, పాసివేషన్ మరియు డ్రైయింగ్) చేయించుకుంటుంది. ఈ పూత అత్యుత్తమ సంశ్లేషణ మరియు తేమ నిరోధకతను అందిస్తుందిGGD మాడ్యులర్ ఫిక్స్‌డ్ టైప్ తక్కువ వోల్టేజ్ స్విచ్‌గేర్ఉష్ణమండల లేదా అధిక తేమ ఉన్న పారిశ్రామిక వాతావరణాలలో కూడా దాని రూపాన్ని మరియు తుప్పు రక్షణను నిర్వహిస్తుంది.

ఫీచర్ 2:పారదర్శక ఆర్క్ అడ్డంకులు

ప్రధాన బస్‌బార్ మరియు పరికర కంపార్ట్‌మెంట్ల మధ్య పాలికార్బోనేట్ అడ్డంకులు. బస్‌బార్ పరిస్థితి యొక్క దృశ్య నిర్ధారణను అనుమతించేటప్పుడు, తనిఖీ సమయంలో ఆపరేటర్ భద్రత కోసం కనిపించే, భౌతిక విభజనను అందిస్తుంది.

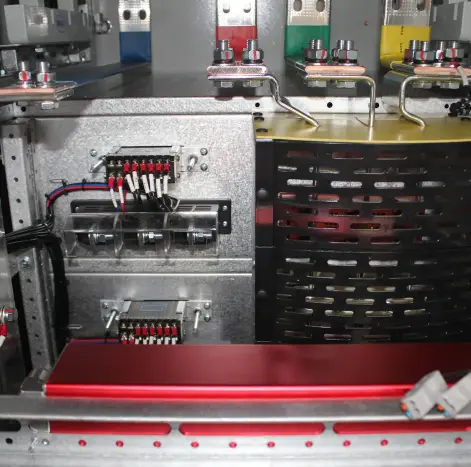

ఫీచర్ 3: విశాలమైన కేబుల్ ముగింపు జోన్

● ఓపెన్ గ్లాండ్ ప్లేట్‌తో పెద్ద బాటమ్ కేబుల్ కంపార్ట్‌మెంట్, పెద్ద పవర్ కేబుల్ బెండింగ్ రేడియాలను కలిగి ఉంటుంది. ఎలక్ట్రికల్ కనెక్షన్‌లపై ఒత్తిడిని తగ్గించడానికి సర్దుబాటు చేయగల కేబుల్ క్లాంప్‌లు చేర్చబడ్డాయి.

ఫీచర్ 4:ఇంటిగ్రేటెడ్ ఎర్తింగ్ బస్‌బార్

నిరంతర కాపర్ ఎర్త్ బస్‌బార్ ఒక్కో క్యూబికల్‌కు ముందుగా డ్రిల్ చేసిన పాయింట్‌లతో పూర్తి అసెంబ్లింగ్ పొడవును నడుపుతుంది. ఇన్‌కమింగ్ మరియు అవుట్‌గోయింగ్ సర్క్యూట్‌ల కోసం ఆన్-సైట్ ఎర్త్ బాండింగ్‌ను సులభతరం చేస్తుంది, సిస్టమ్ ఎర్తింగ్ సమ్మతిని నిర్ధారిస్తుంది.

ఫీచర్ 5: ప్యాడ్‌లాక్ ప్రొవిజన్‌తో బాహ్య హ్యాండిల్

ప్రధాన బ్రేకర్ హ్యాండిల్‌లు బాహ్యంగా మౌంట్ చేయబడి ఉంటాయి, ఆఫ్‌లో ఉంచబడతాయి. నిర్వహణ సమయంలో సురక్షితమైన మెకానికల్ LOTOను ప్రారంభిస్తుంది, స్పష్టమైన దృశ్యమాన ఐసోలేషన్‌ను అందిస్తుంది.

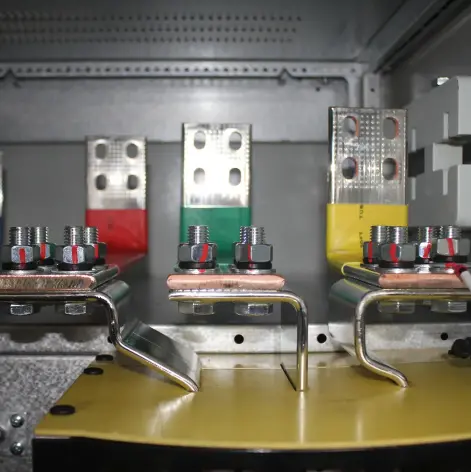

ఫీచర్ 6: ఫ్లెక్సిబుల్ బస్‌బార్ కాన్ఫిగరేషన్

ఎగువ/దిగువ కేబుల్ ఎంట్రీ మరియు 3P4W లేదా 3P5W పంపిణీకి మద్దతు ఇస్తుంది. వైరింగ్ లోపాలను తగ్గించడానికి దశ బస్‌బార్‌లు స్టాండర్డ్ కలర్ కోడింగ్ (పసుపు, ఆకుపచ్చ, ఎరుపు, తటస్థంగా నీలం)తో స్పష్టంగా గుర్తించబడ్డాయి.

ఉత్పత్తి అప్లికేషన్

GGD మాడ్యులర్ ఫిక్స్‌డ్ టైప్ తక్కువ వోల్టేజ్ స్విచ్‌గేర్ వివిధ రంగాలలో విస్తృతంగా అమలు చేయబడుతుంది, ఇక్కడ ఆధారపడదగిన స్థిర పంపిణీకి ప్రాధాన్యత ఇవ్వబడుతుంది:

● బిల్డింగ్ సర్వీసెస్ & ఇన్‌ఫ్రాస్ట్రక్చర్: ఎత్తైన రెసిడెన్షియల్ టవర్‌లలో మెట్ల లైటింగ్ పంపిణీ, భూగర్భ పార్కింగ్ వెంటిలేషన్ విద్యుత్ సరఫరా మరియు మునిసిపల్ స్ట్రీట్ లైటింగ్ కంట్రోల్ క్యాబినెట్‌లు.

● పారిశ్రామిక సహాయక వ్యవస్థలు: కంప్రెసర్ గది పవర్ ప్యానెల్లు, సిమెంట్ మరియు మొత్తం ప్లాంట్లలో నాన్-క్రిటికల్ ప్రాసెస్ మోటార్ ఫీడర్లు మరియు ఫ్యాక్టరీ గిడ్డంగి పంపిణీ బోర్డులు.

● నీరు & మురుగునీటి శుద్ధి: ముడి నీటిని తీసుకోవడం మరియు శుద్ధి చేయబడిన ప్రసరించే విడుదల కోసం పంప్ స్టేషన్ మోటార్ ఫీడర్‌లు మరియు రసాయన మోతాదు పరికరాలు విద్యుత్ సరఫరా.

● పునరుత్పాదక శక్తి: భూమి-మౌంటెడ్ సోలార్ ఫారమ్‌లలో AC కాంబినర్ ప్యానెల్‌లు మరియు సహాయక విద్యుత్ పంపిణీ బోర్డులు.

● వాణిజ్య సౌకర్యాలు: షాపింగ్ మాల్స్‌లో బ్యాకప్ జనరేటర్ సింక్రొనైజేషన్ మరియు డిస్ట్రిబ్యూషన్ ప్యానెల్‌లు మరియు యూనివర్సిటీ క్యాంపస్ ఎనర్జీ స్టేషన్‌లలో HVAC చిల్లర్ ఫీడర్ ప్యానెల్‌లు.

● తాత్కాలిక & నిర్మాణ శక్తి: సైట్ తాత్కాలిక విద్యుత్ పంపిణీ పెట్టెలు మరియు నిర్మాణ హాయిస్ట్ పవర్ సప్లై ప్యానెల్‌లు, ఇక్కడ స్థిరమైన కఠినమైన నిర్మాణం తేలికైన ప్యానెల్ డిజైన్‌ల కంటే మెరుగైన మన్నికను అందిస్తుంది.

ప్యాకేజింగ్ మరియు షిప్పింగ్

ప్రతి GGD తక్కువ వోల్టేజ్ స్విచ్ గేర్ క్యాబినెట్ యాంటీ-రస్ట్ ఫిల్మ్, ఫోమ్ ప్యాడింగ్ మరియు ప్లైవుడ్ ఎగుమతి ప్యాకేజింగ్‌తో రక్షించబడింది. క్యాబినెట్ బేస్ షిప్పింగ్ అవసరాలకు అనుగుణంగా ఫోర్క్లిఫ్ట్ హ్యాండ్లింగ్ కోసం రూపొందించబడింది.

ప్యాకేజింగ్: స్ట్రెచ్ ఫిల్మ్, తేమ-ప్రూఫ్ ప్రొటెక్షన్ మరియు ప్లైవుడ్ ఎగుమతి కేసు

షిప్పింగ్: FOB Ningbo, CIF ప్రధాన పోర్ట్‌లు లేదా EXW అందుబాటులో ఉన్నాయి

క్యాబినెట్ ఫిక్సింగ్: రవాణాకు ముందు అంతర్గత భాగాలు బలోపేతం

పత్రాలు: ప్యాకింగ్ జాబితా, వైరింగ్ రేఖాచిత్రం మరియు పరీక్ష నివేదిక చేర్చబడ్డాయి

అమ్మకాల తర్వాత సేవ

సంస్థాపన మరియు కమీషన్ కోసం సాంకేతిక మద్దతు

వైరింగ్ రేఖాచిత్రం మరియు లేఅవుట్ డ్రాయింగ్ మద్దతు

బ్రేకర్లు, మీటర్లు మరియు నియంత్రణ భాగాల కోసం విడిభాగాల మార్గదర్శకత్వం

ధృవీకరించబడిన ఆర్డర్ ఒప్పందం ప్రకారం వారంటీ నిబంధనలు

తరచుగా అడిగే ప్రశ్నలు

Q1: GGD స్థిర స్విచ్ గేర్ మరియు GCS/MNS డ్రా-అవుట్ స్విచ్ గేర్ మధ్య తేడా ఏమిటి?

GGD స్థిర-మౌంటెడ్ బ్రేకర్‌లు మరియు హార్డ్-వైర్డ్ కనెక్షన్‌లను ఉపయోగిస్తుంది, అయితే GCS లేదా MNS ఉపసంహరించుకునే డ్రాయర్ యూనిట్‌లను ఉపయోగిస్తుంది. సర్క్యూట్‌లకు తరచుగా రీప్లేస్‌మెంట్ అవసరం లేని స్థిరమైన పంపిణీ వ్యవస్థలకు GGD మరింత ఖర్చుతో కూడుకున్నది.

Q2: నా సింగిల్-లైన్ రేఖాచిత్రం ప్రకారం GGD క్యాబినెట్‌ని అనుకూలీకరించవచ్చా?

అవును. Lugao మీ ఎలక్ట్రికల్ రేఖాచిత్రం మరియు కాంపోనెంట్ బ్రాండ్ అవసరాలకు అనుగుణంగా ఇన్‌కమింగ్, ఫీడర్, బస్-కప్లర్, మీటరింగ్ మరియు కెపాసిటర్ పరిహారం క్యాబినెట్‌లను కాన్ఫిగర్ చేయగలదు.

Q3: ఏ కాంపోనెంట్ బ్రాండ్‌లను ఉపయోగించవచ్చు?

బడ్జెట్ మరియు సాంకేతిక అవసరాలను బట్టి ABB, Schneider, Simens, CHINT, Delixi లేదా ఇతర ప్రాజెక్ట్-నిర్దిష్ట బ్రాండ్‌లు సాధారణ ఎంపికలు.

Q4: రవాణాకు ముందు ఏ పత్రాలు సరఫరా చేయబడతాయి?

మేము ధృవీకరించబడిన ఆర్డర్ ప్రకారం షిప్‌మెంట్‌కు ముందు లేఅవుట్ డ్రాయింగ్‌లు, వైరింగ్ రేఖాచిత్రాలు, సాధారణ పరీక్ష నివేదికలు, ప్యాకింగ్ జాబితాలు మరియు ఉత్పత్తి ఫోటోలను అందించగలము.
