XL-21 ఫిక్స్‌డ్ పవర్ డిస్ట్రిబ్యూషన్ బాక్స్ స్విచ్ గేర్

XL-21 ఫిక్స్‌డ్ పవర్ డిస్ట్రిబ్యూషన్ బాక్స్ స్విచ్ గేర్ అనేది వాల్-మౌంటెడ్ లేదా ఫ్లోర్-స్టాండింగ్ క్లోజ్డ్ లో-వోల్టేజ్ పవర్ డిస్ట్రిబ్యూషన్ క్యాబినెట్, ఇది సాధారణంగా 630A వరకు రేట్ చేయబడుతుంది. ఇది స్థిర-రకం అంతర్గత మౌంటు నిర్మాణాన్ని కలిగి ఉంటుంది - అంటే అన్ని సర్క్యూట్ బ్రేకర్లు, కాంటాక్టర్లు, మీటర్లు మరియు టెర్మినల్స్ ఉపసంహరించుకునేలా కాకుండా అంతర్గత పట్టాలు లేదా మౌంటు ప్లేట్‌లపై శాశ్వతంగా అమర్చబడి ఉంటాయి.

ఈ ఉత్పత్తి ఏమి చేస్తుంది?

● ప్రధాన ఇన్‌కమింగ్ సోర్స్ నుండి బహుళ అవుట్‌గోయింగ్ బ్రాంచ్ సర్క్యూట్‌లకు విద్యుత్ శక్తిని అందుకుంటుంది మరియు పంపిణీ చేస్తుంది

● మౌల్డ్ కేస్ సర్క్యూట్ బ్రేకర్లు (MCCBలు) లేదా మినియేచర్ సర్క్యూట్ బ్రేకర్లు (MCBలు) ఉపయోగించి డౌన్‌స్ట్రీమ్ పరికరాలకు ఓవర్‌కరెంట్ మరియు షార్ట్ సర్క్యూట్ రక్షణను అందిస్తుంది

● పుష్ బటన్‌లు లేదా తలుపుపై ​​అమర్చిన సెలెక్టర్ స్విచ్‌ల ద్వారా మోటార్లు, లైటింగ్ సర్క్యూట్‌లు మరియు ఇతర లోడ్‌ల స్థానిక నియంత్రణను ప్రారంభిస్తుంది

● గృహాల మీటరింగ్ మరియు అమ్మీటర్‌లు, వోల్టమీటర్‌లు మరియు డిజిటల్ పవర్ మీటర్ల వంటి మానిటరింగ్ పరికరాలు

● మెయిన్ ఇన్‌కమింగ్ స్విచ్ లేదా సర్క్యూట్ బ్రేకర్‌ని ఉపయోగించి సురక్షిత నిర్వహణ కోసం సర్క్యూట్‌లను ఐసోలేట్ చేస్తుంది

సాంకేతిక పారామితులు

ప్రమాణాలు మరియు ధృవపత్రాలు

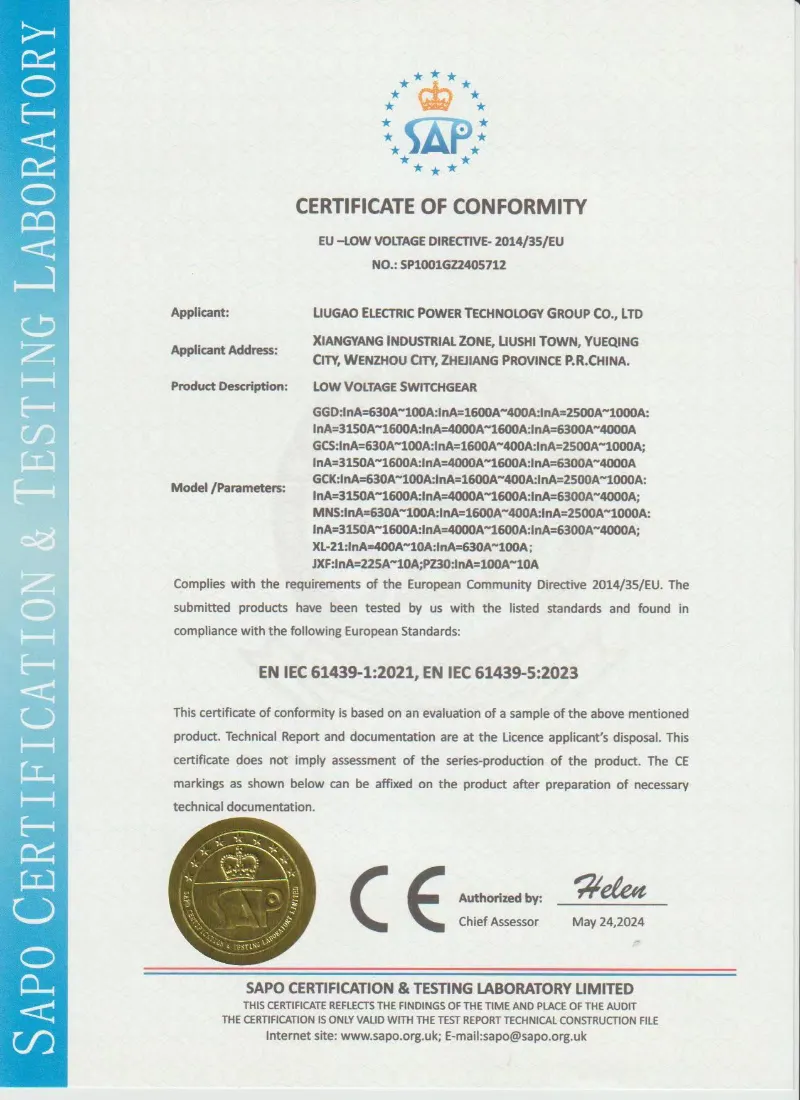

XL-21 ఫిక్స్‌డ్ పవర్ డిస్ట్రిబ్యూషన్ బాక్స్ స్విచ్‌గేర్‌ను IEC 61439, GB/T 7251 మరియు ప్రాజెక్ట్-నిర్దిష్ట సాంకేతిక అవసరాల ప్రకారం తయారు చేయవచ్చు. లూగావో పవర్ షిప్‌మెంట్‌కు ముందు ఫ్యాక్టరీ రొటీన్ పరీక్షలకు మద్దతు ఇస్తుంది, వీటిలో ఇన్సులేషన్ రెసిస్టెన్స్ టెస్ట్, పవర్-ఫ్రీక్వెన్సీ తట్టుకునే వోల్టేజ్ టెస్ట్, వైరింగ్ ఇన్‌స్పెక్షన్, మెకానికల్ ఆపరేషన్ టెస్ట్ మరియు విజువల్ ఇన్‌స్పెక్షన్ ఉన్నాయి.

• IEC 61439 తక్కువ-వోల్టేజ్ స్విచ్ గేర్ మరియు కంట్రోల్ గేర్ అసెంబ్లీలు
• ISO ఫ్యాక్టరీ నాణ్యత నిర్వహణ వ్యవస్థ
• డెలివరీకి ముందు సాధారణ పరీక్ష నివేదిక అందుబాటులో ఉంది
• అభ్యర్థనపై మూడవ పక్షం తనిఖీకి మద్దతు ఉంది
• OEM మరియు ప్రాజెక్ట్-నిర్దిష్ట అనుకూలీకరణ అందుబాటులో ఉంది

పెద్ద ఉపసంహరణ కాకుండాస్విచ్ గేర్, XL-21 అనేది సర్క్యూట్ మార్పులు అరుదుగా ఉండే అప్లికేషన్ల కోసం రూపొందించబడింది మరియు మాడ్యులర్ ఫ్లెక్సిబిలిటీ కంటే సరళత విలువైనది. దీని స్థిరమైన డిజైన్ తక్కువ ప్రారంభ ధర, చిన్న పాదముద్ర మరియు సులభమైన సంస్థాపనను అందిస్తుంది. సారాంశంలో, XL-21 డిస్ట్రిబ్యూషన్ క్యాబినెట్ అనేది చిన్న నుండి మధ్యస్థ విద్యుత్ పంపిణీకి వర్క్‌హోర్స్ - ఆధారపడదగినది, సంక్లిష్టమైనది మరియు ఆర్థికమైనది.

ఉత్పత్తి ప్రయోజనాలు

XL-21 ఫిక్స్‌డ్ పవర్ డిస్ట్రిబ్యూషన్ బాక్స్ స్విచ్‌గేర్ అనేక బలవంతపు ప్రయోజనాలను అందిస్తుంది, ఇది స్థిర పంపిణీ అనువర్తనాలకు ప్రాధాన్యతనిస్తుంది.

ఉత్పత్తి లక్షణాలు

తక్కువ వోల్టేజ్ పవర్ డిస్ట్రిబ్యూషన్ ప్యానెల్ కింది విలక్షణమైన లక్షణాలను కలిగి ఉంది, ఇది పోటీ స్థిర పంపిణీ పెట్టెల నుండి వేరు చేస్తుంది.

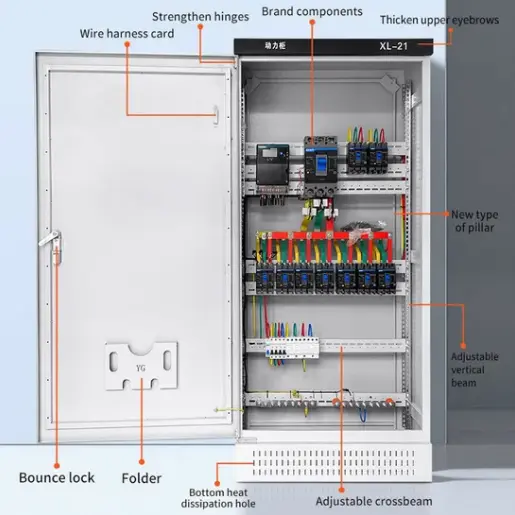

ద్వంద్వ పూతతో వెల్డెడ్ ఫ్రేమ్: ప్రధాన ఫ్రేమ్ అన్ని కీళ్ల వద్ద నిరంతర CO₂ షీల్డ్ ఆర్క్ వెల్డింగ్‌తో 1.5mm నుండి 2.0mm కోల్డ్ రోల్డ్ స్టీల్‌తో నిర్మించబడింది. వెల్డింగ్ తర్వాత, RAL 7035లో మొత్తం ఎన్‌క్లోజర్ డీగ్రేసింగ్, ఫాస్ఫేటింగ్ మరియు ఎలెక్ట్రోస్టాటిక్ పౌడర్ కోటింగ్ (కనీస 70μm)కి లోనవుతుంది. ఈ ద్వంద్వ-పొర రక్షణ తినివేయు పరిసరాలలో రివెటెడ్ లేదా బోల్ట్-అసెంబుల్డ్ బాక్స్‌లను గణనీయంగా అధిగమిస్తుంది.

130° ఓపెనింగ్‌తో హింగ్డ్ డోర్: ఫ్రంట్ డోర్ 130° ఓపెనింగ్‌ను అనుమతించే హెవీ-డ్యూటీ స్టెయిన్‌లెస్ స్టీల్ హింగ్‌లతో అమర్చబడి ఉంటుంది, అంతేకాకుండా DIN స్టాండర్డ్ హ్యాండిల్‌తో మూడు-పాయింట్ లాకింగ్ మెకానిజం (పైన, మధ్య, దిగువన) ఉంటుంది. తలుపు తెరవకుండానే మీటర్ రీడింగ్ కోసం పారదర్శకమైన ఇన్స్ట్రుమెంట్ విండో అందించబడుతుంది.

తొలగించగల సైడ్ మరియు వెనుక ప్యానెల్‌లు: రెండు సైడ్ ప్యానెల్‌లు మరియు వెనుక ప్యానెల్ ప్రామాణిక హెక్స్ కీని ఉపయోగించి తీసివేయబడతాయి. ఇది ఇన్‌స్టాలేషన్ లేదా మెయింటెనెన్స్ సమయంలో అంతర్గత భాగాలకు 360° యాక్సెస్‌ను అనుమతిస్తుంది - తక్కువ-ధర పంపిణీ పెట్టెల్లో చాలా అరుదుగా కనిపించే లక్షణం.

యూనివర్సల్ మౌంటు పట్టాలు: అంతర్గతంగా, క్యాబినెట్ రెండు చిల్లులు గల మౌంటు ప్లేట్లు (స్క్రూ-మౌంటెడ్ పరికరాల కోసం) మరియు టాప్-టోపీ DIN పట్టాలు (స్నాప్-ఆన్ పరికరాల కోసం) రెండింటితో అమర్చబడి ఉంటుంది. ఈ డ్యూయల్-సిస్టమ్ డిజైన్ MCCB, MCB, కాంటాక్టర్ లేదా టెర్మినల్ బ్లాక్‌లోని ఏదైనా బ్రాండ్‌ను కలిగి ఉంటుంది.

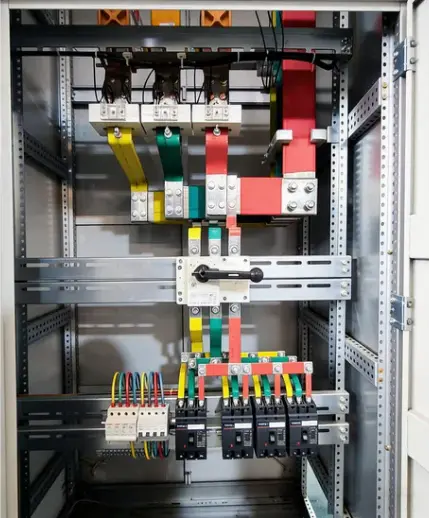

ఇంటిగ్రేటెడ్ న్యూట్రల్ మరియు ఎర్త్ బస్‌బార్లు: ఫ్యాక్టరీ-ఇన్‌స్టాల్ చేయబడిన కాపర్ న్యూట్రల్ బార్ (పూర్తి కెపాసిటీ) మరియు ఎర్త్ బార్ (సగం కెపాసిటీ) ఎన్‌క్లోజర్ యొక్క పూర్తి ఎత్తును నడుపుతాయి, ప్రతి 50 మిమీకి ముందుగా డ్రిల్ చేసిన కనెక్షన్ పాయింట్‌లు ఉంటాయి. సైట్‌లో ప్రత్యేక బస్‌బార్‌లను జోడించాల్సిన అవసరం లేదు.

కేబుల్ మేనేజ్‌మెంట్ సిస్టమ్: ఎడమ మరియు కుడి వైపులా నిలువు కేబుల్ ట్రఫ్‌లు, ఒక్కొక్కటి తొలగించగల కవర్‌లతో ఉంటాయి. కేబుల్ ఎంట్రీ/ఎగ్జిట్ నాకౌట్‌లు పైన, దిగువ మరియు రెండు వైపులా గోడలపై అందించబడతాయి. ప్రత్యేక నియంత్రణ వైరింగ్ వాహిక పవర్ కేబుల్స్ నుండి తక్కువ-వోల్టేజ్ వైరింగ్‌ను వేరు చేస్తుంది.

డోర్ ఇంటర్‌లాక్‌తో ఇన్‌కమింగ్ ఐసోలేషన్ స్విచ్: మెయిన్ ఇన్‌కమింగ్ స్విచ్ హ్యాండిల్ ఫ్రంట్ డోర్‌తో యాంత్రికంగా ఇంటర్‌లాక్ చేయబడింది — మెయిన్ స్విచ్ ఆఫ్ పొజిషన్‌లో ఉంటే తప్ప డోర్ తెరవబడదు. ఈ భద్రతా ఫీచర్ ప్రత్యక్ష భాగాలతో ప్రమాదవశాత్తూ సంబంధాన్ని నిరోధిస్తుంది.

సిల్క్-స్క్రీన్డ్ సర్క్యూట్ లేబులింగ్: వేర్-రెసిస్టెంట్ సిల్క్-స్క్రీన్ ప్రింటింగ్‌ని ఉపయోగించి లోపలి మౌంటు ప్లేట్‌లో ప్రతి సర్క్యూట్ స్థానం స్పష్టంగా లేబుల్ చేయబడింది. అంటుకునే స్టిక్కర్ల వలె లేబుల్‌లు మసకబారడం లేదా ఒలిచివేయడం లేదు.

ఉత్పత్తి అప్లికేషన్

XL-21 ఫిక్స్‌డ్ పవర్ డిస్ట్రిబ్యూషన్ బాక్స్ స్విచ్‌గేర్ క్రింది రంగాలలో విస్తృతంగా ఉపయోగించబడుతుంది:

● ఇండస్ట్రియల్ ప్లాంట్లు – మెషిన్ షాపులు, అసెంబ్లీ లైన్లు, మెటీరియల్ హ్యాండ్లింగ్ పరికరాలు, వెల్డింగ్ స్టేషన్లు (సాధారణంగా 100A–630A ఫీడర్లు)

● వాణిజ్య భవనాలు – షాపింగ్ మాల్స్, ఆఫీసు అంతస్తులు, రిటైల్ దుకాణాలు, రెస్టారెంట్లు (లైటింగ్ మరియు సాధారణ విద్యుత్ పంపిణీ)

● నివాస సముదాయాలు - అపార్ట్‌మెంట్ భవనం నేల పంపిణీ, కమ్యూనిటీ సౌకర్యాలు, పార్కింగ్ లైటింగ్

● మౌలిక సదుపాయాలు – టన్నెల్ లైటింగ్, టోల్ స్టేషన్ పవర్, స్ట్రీట్ లైటింగ్ కంట్రోల్ క్యాబినెట్‌లు

● HVAC వ్యవస్థలు – చిల్లర్ ప్లాంట్లు, ఎయిర్ హ్యాండ్లింగ్ యూనిట్లు, పంప్ రూమ్‌ల కోసం ప్రధాన పంపిణీ

● తాత్కాలిక సైట్ పవర్ – నిర్మాణ ట్రైలర్‌లు, ఈవెంట్ పవర్ డిస్ట్రిబ్యూషన్, ఫిల్మ్ ప్రొడక్షన్ సెట్‌లు

ఈ అన్ని దృష్టాంతాలలో, ఎలక్ట్రికల్ డిస్ట్రిబ్యూషన్ క్యాబినెట్ ఖర్చు, విశ్వసనీయత మరియు నిర్వహణ సౌలభ్యం యొక్క బ్యాలెన్స్‌ను అందిస్తుంది, అది మరింత సంక్లిష్టమైన స్విచ్‌గేర్‌తో సరిపోలలేదు.

తరచుగా అడిగే ప్రశ్నలు

XL-21 స్విచ్ గేర్ యొక్క ప్రస్తుత రేంజ్ ఎంత?

XL-21 స్థిర విద్యుత్ పంపిణీ పెట్టె సాధారణంగా ప్రాజెక్ట్ లోడ్ మరియు సర్క్యూట్ డిజైన్ ప్రకారం 100A నుండి 630A వరకు కాన్ఫిగర్ చేయబడుతుంది.

Lugao అంతర్గత కాంపోనెంట్ లేఅవుట్‌ని అనుకూలీకరించగలదా?

అవును. మేము మీ సింగిల్-లైన్ రేఖాచిత్రం ప్రకారం MCCBలు, MCBలు, కాంటాక్టర్‌లు, మీటర్లు, టెర్మినల్స్, బస్‌బార్లు మరియు కేబుల్ ఎంట్రీ పొజిషన్‌ల లేఅవుట్‌ను అనుకూలీకరించవచ్చు.

కొటేషన్ కోసం నేను ఏ సమాచారాన్ని అందించాలి?

దయచేసి రేట్ చేయబడిన వోల్టేజ్, రేటెడ్ కరెంట్, ఇన్‌కమింగ్ మరియు అవుట్‌గోయింగ్ సర్క్యూట్‌ల సంఖ్య, బ్రేకర్ స్పెసిఫికేషన్‌లు, ప్రొటెక్షన్ గ్రేడ్, ఇన్‌స్టాలేషన్ రకం, పరిమాణం మరియు డెస్టినేషన్ పోర్ట్‌ను అందించండి.

మీరు ఉత్పత్తికి ముందు వైరింగ్ రేఖాచిత్రాలను అందించగలరా?

అవును. Lugao కస్టమర్ ఆమోదం కోసం ఉత్పత్తికి ముందు లేఅవుట్ డ్రాయింగ్‌లు, వైరింగ్ రేఖాచిత్రాలు మరియు సాంకేతిక నిర్ధారణ పత్రాలను అందించగలదు.

XL-21 క్యాబినెట్ బాహ్య వినియోగం కోసం అనుకూలంగా ఉందా?

ప్రామాణిక XL-21 క్యాబినెట్‌లు ప్రధానంగా ఇంటి లోపల ఉపయోగించబడతాయి. బహిరంగ అనువర్తనాల కోసం, మేము అధిక IP రక్షణ, రెయిన్‌ప్రూఫ్ స్ట్రక్చర్ మరియు యాంటీ తుప్పు కోటింగ్‌ను అనుకూలీకరించవచ్చు.

ప్యాకేజింగ్, షిప్పింగ్, అమ్మకాల తర్వాత & తరచుగా అడిగే ప్రశ్నలు

ప్యాకేజింగ్ & షిప్పింగ్

వ్యక్తిగత ప్యాకేజింగ్:ప్రతి క్యాబినెట్‌ను VCI యాంటీ-రస్ట్ పేపర్‌తో చుట్టి, ఆపై బబుల్ ర్యాప్, ఆపై స్ట్రెచ్ ఫిల్మ్‌తో చుట్టి, చివరకు స్టీల్ ఎడ్జ్ ప్రొటెక్టర్‌లతో 10mm ప్లైవుడ్ క్రేట్‌లో ఉంచబడుతుంది.

షిప్పింగ్ నిబంధనలు:FOB నింగ్బో, CIF ప్రధాన పోర్ట్‌లు లేదా ఎక్స్-వర్క్‌లు.

ప్రధాన సమయం:ప్రామాణిక కాన్ఫిగరేషన్‌ల కోసం 15 పని దినాలు (10 యూనిట్ల వరకు).

అమ్మకాల తర్వాత సేవ - 1-సంవత్సరం వారంటీ

●వారంటీ వ్యవధి:కమీషన్ నుండి 12 నెలలు లేదా షిప్‌మెంట్ నుండి 18 నెలలు, ఏది మొదట వస్తే అది.

●కవరేజ్:ఫ్రేమ్ వెల్డ్ క్రాకింగ్, పూత వైఫల్యం (నాన్-రాపిడి), తప్పు డోర్ ఇంటర్‌లాక్ మరియు వైరింగ్ ఎర్రర్‌లతో సహా తయారీ లోపాలు.

● మినహాయింపులు:సరికాని ఇన్‌స్టాలేషన్ వల్ల కలిగే నష్టం, రేట్ చేయబడిన కరెంట్‌కు మించి ఓవర్‌లోడింగ్, భౌతిక ప్రభావం, పేర్కొనబడని రసాయనాల నుండి తుప్పు పట్టడం లేదా ఫోర్స్ మేజర్.
