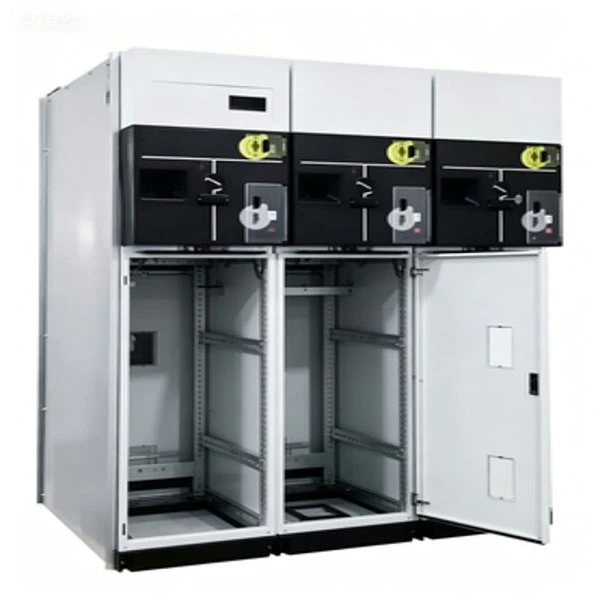

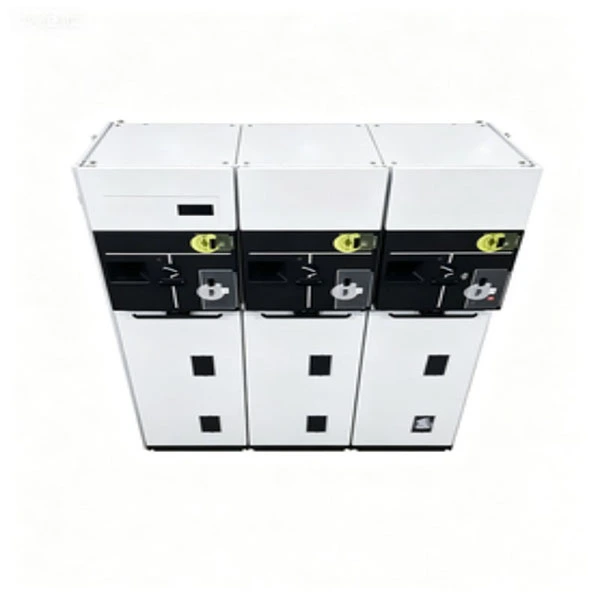

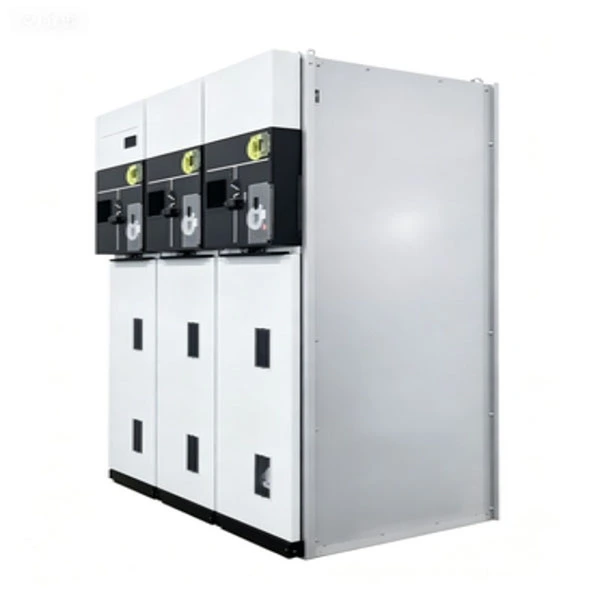

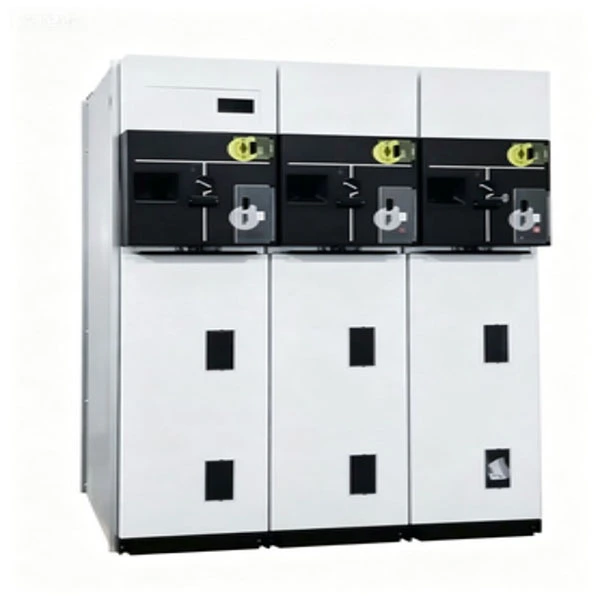

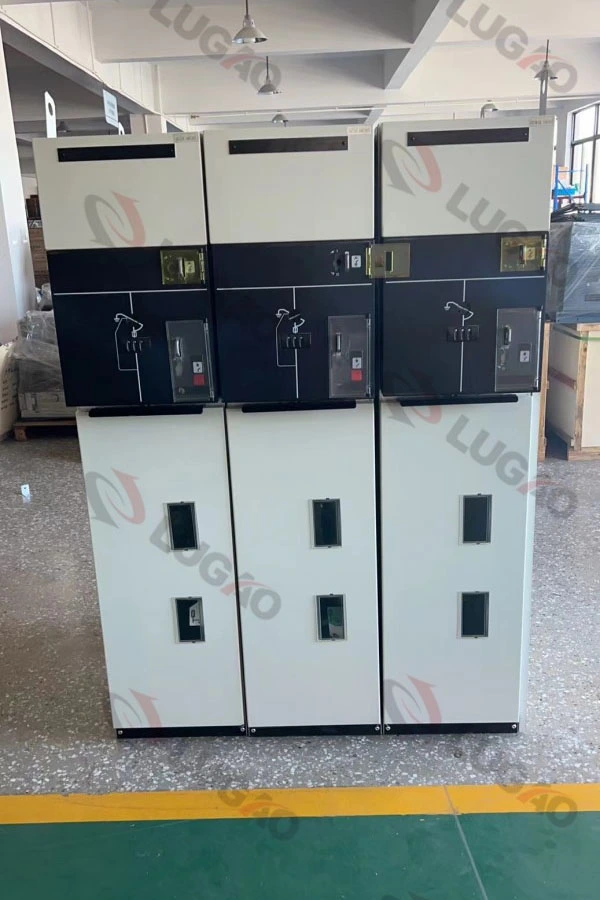

కాంపాక్ట్ సీల్డ్ పూర్తిగా ఇన్సులేటెడ్ RMU

కాంపాక్ట్ సీల్డ్ పూర్తిగా ఇన్సులేటెడ్ RMU (రింగ్ ప్రధాన యూనిట్) అనేది ఫ్యాక్టరీ-అసెంబుల్డ్, టైప్-టెస్టెడ్ మెటల్-క్లోజ్డ్ స్విచ్‌గేర్. ఇది లోడ్-బ్రేక్ స్విచ్‌లు, వాక్యూమ్ సర్క్యూట్ బ్రేకర్లు, ఫ్యూజ్‌లు మరియు ఎర్తింగ్ స్విచ్‌లను పూర్తిగా మూసివేసిన మరియు పూర్తిగా ఇన్సులేట్ చేయబడిన స్టెయిన్‌లెస్ స్టీల్ ట్యాంక్‌లోకి అనుసంధానిస్తుంది.

అది ఏమి చేస్తుంది?

ద్వితీయ పంపిణీ నెట్‌వర్క్‌లలో (6kV–24kV) పవర్ లూప్‌లను కనెక్ట్ చేస్తుంది మరియు వేరు చేస్తుంది

అధిక విశ్వసనీయత గల పవర్ గ్రిడ్‌ల కోసం ఫాల్ట్ ఐసోలేషన్ మరియు లూప్ స్విచింగ్‌ను అందిస్తుంది

సాంప్రదాయ వాయు-ఇన్సులేటెడ్ RMUల వలె కాకుండా, ఈ కాంపాక్ట్ సీల్డ్ పూర్తిగా ఇన్సులేట్ చేయబడిన RMU SF6 లేదా పర్యావరణ అనుకూల ఇన్సులేటింగ్ గ్యాస్‌ను ప్రాథమిక ఇన్సులేషన్ మాధ్యమంగా ఉపయోగిస్తుంది, తేమ ప్రవేశం, దుమ్ము చేరడం మరియు జంతువుల చొరబాట్లను తొలగిస్తుంది---తీరప్రాంతం, ఎడారి, అధిక-ఎత్తు మరియు భారీగా కలుషిత ప్రాంతాలకు ఇది అనువైనదిగా చేస్తుంది.

ఉత్పత్తి వివరణ

మా కాంపాక్ట్ సీల్డ్ ఫుల్లీ ఇన్సులేటెడ్ RMU అనేది పట్టణ విద్యుత్ పంపిణీ, పారిశ్రామిక పార్కులు, పవన/సౌర విద్యుత్ ప్లాంట్లు మరియు విమానాశ్రయాలు మరియు డేటా సెంటర్‌ల వంటి మౌలిక సదుపాయాల ప్రాజెక్టుల కోసం అభివృద్ధి చేయబడిన తదుపరి తరం రింగ్ ప్రధాన యూనిట్. రేట్ చేయబడిన వోల్టేజ్ 12kV నుండి 24kV వరకు ఉంటుంది, ప్రధాన బస్‌బార్‌లకు 630A మరియు ఫ్యూజ్-రక్షిత సర్క్యూట్‌ల కోసం 125A రేటెడ్ కరెంట్ ఉంటుంది.

ప్రధాన సాంకేతిక లక్షణాలు:

1. పూర్తిగా మూసివున్న స్టెయిన్‌లెస్ స్టీల్ ట్యాంక్ (IP67 ప్రొటెక్షన్ రేటింగ్)

2. SF6 గ్యాస్ ఇన్సులేషన్ (లేదా ప్రత్యామ్నాయ పర్యావరణ అనుకూల వాయువు)

3. అంతర్గత ఆర్క్ వర్గీకరణ IAC AFLR 20kA/1s

4. మెకానికల్ లైఫ్: లోడ్-బ్రేక్ స్విచ్‌ల కోసం 5,000 వరకు ఆపరేషన్లు

5. స్ట్రెయిన్ రిలీఫ్‌తో ఇంటిగ్రేటెడ్ కేబుల్ కనెక్షన్ కంపార్ట్‌మెంట్లు

6. ఐచ్ఛిక రిమోట్ కంట్రోల్ మరియు SCADA ఇంటిగ్రేషన్

7. కాంపాక్ట్ సీల్డ్ పూర్తిగా ఇన్సులేట్ చేయబడిన RMUకి అంతర్గత శుభ్రపరచడం లేదా యాంటీ-కండెన్సేషన్ హీటింగ్ అవసరం లేదు, ఓపెన్-టైప్ స్విచ్‌గేర్‌తో పోలిస్తే నిర్వహణ ఖర్చులను భారీగా తగ్గిస్తుంది.

ఉత్పత్తి పరామితి (స్పెసిఫికేషన్)

ఉత్పత్తి ఫీచర్ మరియు అప్లికేషన్

కీ ఫీచర్లు

1. పూర్తిగా మూసివేయబడిన, పూర్తిగా ఇన్సులేట్ చేయబడినది--- తేమ, ఉప్పు పొగమంచు, దుమ్ము లేదా చిన్న జంతువుల నుండి ఎటువంటి ప్రభావం ఉండదు.

2. కాంపాక్ట్ స్ట్రక్చర్ --- వెడల్పు సాధారణంగా ఒక్కో యూనిట్‌కు 350–450mm, 50% ఫ్లోర్ స్పేస్ ఆదా అవుతుంది.

3. ఆర్క్ ప్రూఫ్ డిజైన్--- IAC AFLR 20kA/1sకి అనుగుణంగా, ఆపరేటర్ భద్రతకు భరోసా.

4. 20+ సంవత్సరాల పాటు నిర్వహణ-ఉచితం---సాధారణ పరిస్థితుల్లో శుభ్రపరచడం, ఎండబెట్టడం లేదా గ్యాస్ రీఫిల్లింగ్ అవసరం లేదు.

5. కనిపించే విరామం ---లోడ్-బ్రేక్ స్విచ్ స్థానం కోసం ఐచ్ఛిక పరిశీలన విండో.

6. అధిక యాంత్రిక విశ్వసనీయత --- సీల్డ్ బేరింగ్‌లతో స్టెయిన్‌లెస్ స్టీల్ మెకానిజం.

7. స్మార్ట్ సిద్ధంగా --- ఆటోమేషన్ కోసం PT, CT మరియు మోటరైజ్డ్ ఆపరేటింగ్ మెకానిజమ్‌లతో అమర్చబడి ఉంటుంది.

అప్లికేషన్ దృశ్యాలు

● పట్టణ విద్యుత్ పంపిణీ నెట్‌వర్క్‌లు--- నివాస సముదాయాలు, వాణిజ్య భవనాలు, ఆసుపత్రులు, డేటా కేంద్రాలు.

● పునరుత్పాదక ఇంధన ప్రాజెక్టులు---విండ్ టర్బైన్ స్టెప్-అప్ స్టేషన్లు, సౌర వ్యవసాయ సేకరణ లైన్లు.

● మౌలిక సదుపాయాల నిర్మాణం---విమానాశ్రయాలు, సబ్‌వేలు, సొరంగాలు, ఓడరేవులు.

● తాత్కాలిక మరియు అత్యవసర విద్యుత్ సరఫరా---మొబైల్ సబ్‌స్టేషన్లు, నిర్మాణ స్థలాలు.

● పారిశ్రామిక మండలాలు---అధిక విశ్వసనీయత మరియు తక్కువ నిర్వహణ అవసరమయ్యే కర్మాగారాలు.

ప్రశ్నోత్తరాలు

Q1: కాంపాక్ట్ సీల్డ్ ఫుల్లీ ఇన్సులేటెడ్ RMU అధిక తేమతో కూడిన తీర పరిసరాలలో ఎలా పని చేస్తుంది?

జ: అద్భుతమైనది. పూర్తిగా ఇన్సులేటెడ్ RMU IP67 రక్షణతో పూర్తిగా మూసివున్న స్టెయిన్‌లెస్ స్టీల్ ట్యాంక్‌ను ఉపయోగిస్తుంది కాబట్టి, తేమ ఇన్సులేషన్ కంపార్ట్‌మెంట్‌లోకి ప్రవేశించదు. యాంటీ-కండెన్సేషన్ హీటర్లు అవసరం లేదు. ఓపెన్-టైప్ స్విచ్‌గేర్‌పై ఇది ప్రధాన ప్రయోజనం, ఇది తరచుగా అధిక తేమ ఉన్న ప్రాంతాల్లో అంతర్గత ఫ్లాష్‌ఓవర్‌లతో బాధపడుతుంది.

Q2: గ్యాస్ లీకేజీ రేటు ఎంత? దాని జీవితకాలంలో నేను రీఫిల్ చేయాలా?

జ: సంవత్సరానికి 0.1% కంటే తక్కువ లీకేజీ రేటు ఉండేలా మా తయారీ ప్రక్రియలో హీలియం లీక్ టెస్టింగ్ ఉంటుంది. సాధారణ ఆపరేషన్ కింద, 30 సంవత్సరాలలోపు గ్యాస్ రీఫిల్లింగ్ అవసరం లేదు. ముందస్తు హెచ్చరిక కోసం తక్కువ-పీడన అలారం ఐచ్ఛిక లక్షణంగా చేర్చబడింది.

Q3: కాంపాక్ట్ సీల్డ్ పూర్తిగా ఇన్సులేట్ చేయబడిన RMU అగ్ని-సురక్షితమేనా?

జ: అవును. ట్యాంక్ 2 మిమీ మందపాటి స్టెయిన్‌లెస్ స్టీల్‌తో తయారు చేయబడింది మరియు అంతర్గత ఆర్క్ పరీక్ష అంతర్గత లోపం యొక్క అరుదైన సందర్భంలో, ముందు లేదా వైపులా వేడి వాయువులను బయటకు పంపకుండా ఆర్క్ ఉండేలా చేస్తుంది. ఫైర్-సెన్సిటివ్ అప్లికేషన్‌ల కోసం (ఉదా., ఆసుపత్రులు, డేటా సెంటర్‌లు), మేము ఐచ్ఛిక నిష్క్రియ అగ్ని రక్షణ పూతను కూడా అందిస్తాము.

Q4: నేను ఈ RMUని నా ప్రస్తుత SCADA సిస్టమ్‌తో అనుసంధానించవచ్చా?

జ: ఖచ్చితంగా. కాంపాక్ట్ RMU మోటరైజ్డ్ ఆపరేటింగ్ మెకానిజమ్స్, ఆక్సిలరీ కాంటాక్ట్‌లు మరియు కమ్యూనికేషన్ మాడ్యూల్స్ (RS485, Modbus, IEC 61850 ఐచ్ఛికం) మద్దతు ఇస్తుంది. నిజ-సమయ స్థానం, తప్పు మరియు ఒత్తిడి స్థితిని రిమోట్‌గా పర్యవేక్షించవచ్చు.

Q5: మీ మధ్య తేడా ఏమిటిRMUమరియు సాంప్రదాయ గాలి-ఇన్సులేటెడ్ క్యాబినెట్‌లు?

A: సాంప్రదాయ ఎయిర్-ఇన్సులేటెడ్ క్యాబినెట్‌లకు రెగ్యులర్ క్లీనింగ్, పెద్ద క్లియరెన్స్ దూరాలు మరియు యాంటీ-కండెన్సేషన్ హీటింగ్ అవసరం. మా కాంపాక్ట్ సీల్డ్ పూర్తిగా ఇన్సులేటెడ్ RMU ఈ అవసరాలన్నింటినీ తొలగిస్తుంది - చిన్న పాదముద్ర, అధిక విశ్వసనీయత మరియు 10-20 సంవత్సరాలలో యాజమాన్యం యొక్క తక్కువ మొత్తం ఖర్చు.

Q6: మీరు 12 నెలల వారంటీని అందిస్తున్నారా?

A: అవును, మేము షిప్‌మెంట్ తేదీ నుండి ప్రామాణిక 12-నెలల వారంటీని అందిస్తాము, చెల్లింపు సేవా ఒప్పందం ప్రకారం 24 లేదా 36 నెలల వరకు పొడిగించే అవకాశం ఉంది. వారంటీ వ్యవధిలో, ఏదైనా తయారీ లోపాలు ఉచితంగా సరిచేయబడతాయి లేదా భర్తీ చేయబడతాయి.

ఉత్పత్తి వివరాలు

ట్యాంక్ మరియు సీలింగ్ ప్రక్రియ

కాంపాక్ట్ సీల్డ్ ఫుల్లీ ఇన్సులేటెడ్ RMU యొక్క ట్యాంక్ 2mm మందపాటి AISI 304 స్టెయిన్‌లెస్ స్టీల్, లేజర్-వెల్డెడ్ మరియు హీలియం-లీక్-టెస్టెడ్ నుండి తయారు చేయబడింది. సీలింగ్ హైడ్రోజనేటెడ్ నైట్రైల్ రబ్బరు (HNBR)తో తయారు చేయబడిన డ్యూయల్ O-రింగ్‌లను ఉపయోగిస్తుంది, ఇది వృద్ధాప్యం లేదా పగుళ్లు లేకుండా 30 సంవత్సరాలకు పైగా స్థితిస్థాపకతను నిర్వహిస్తుంది. పాక్షిక ఉత్సర్గను తొలగించడానికి అన్ని బుషింగ్‌లు ఎంబెడెడ్ షీల్డ్‌లతో ఎపోక్సీ-తారాగణం.

ఇన్సులేషన్ మరియు ఆర్క్ అంతరాయం

లోడ్-బ్రేక్ స్విచ్ SF6 గ్యాస్‌లో 0.04-0.05 MPa సాపేక్ష పీడనం వద్ద పనిచేస్తుంది. పఫర్-రకం ఆర్క్ ఆర్పివేయడం డిజైన్ 630A వరకు లోడ్ కరెంట్ యొక్క అంతరాయాన్ని మరియు కేబుల్ ఛార్జింగ్ కరెంట్‌ల తయారీ/బ్రేకింగ్‌ను నిర్ధారిస్తుంది. ట్రాన్స్‌ఫార్మర్ రక్షణ కోసం ఐచ్ఛిక వాక్యూమ్ సర్క్యూట్ బ్రేకర్ మాడ్యూల్స్ అందుబాటులో ఉన్నాయి, ఇవి "కాంబో" యూనిట్‌ను రూపొందించడానికి కరెంట్-పరిమితం చేసే ఫ్యూజ్‌లతో అనుసంధానించబడి ఉన్నాయి.

ఆపరేటింగ్ మెకానిజం

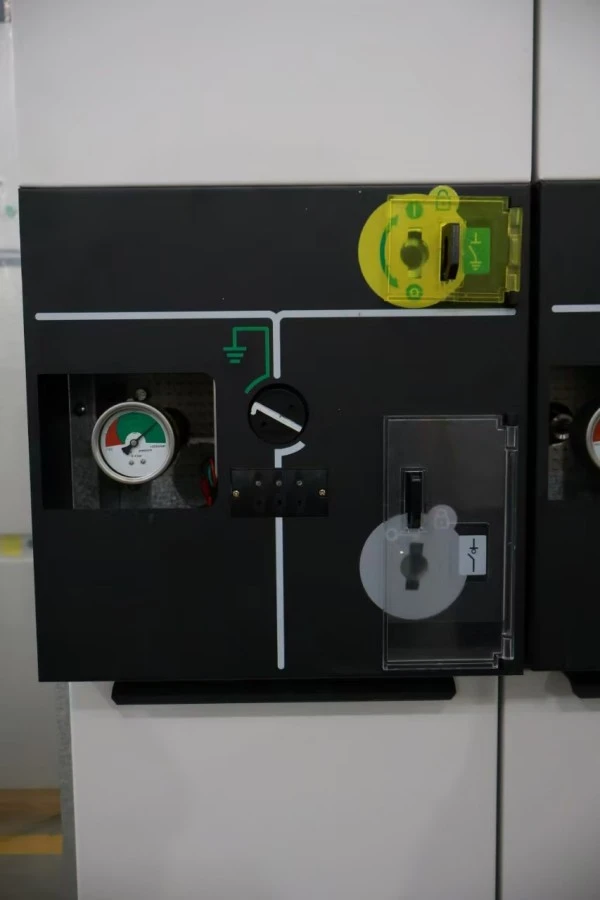

మూడు-స్థాన స్విచ్ (క్లోజ్డ్ / ఓపెన్ / ఎర్త్డ్) స్పష్టమైన స్థాన సూచికతో స్ప్రింగ్-అసిస్టెడ్ మెకానికల్ మెకానికల్ ద్వారా నడపబడుతుంది. అన్ని కదిలే భాగాలు ట్యాంక్ లోపల మూసివేయబడతాయి, ఆక్సీకరణ మరియు దుమ్ము చేరడం తొలగిస్తుంది. ముందు ప్యానెల్‌లో మెకానికల్ ఇంటర్‌లాక్‌లు ఉన్నాయి:

1. లోడ్ స్విచ్ మూసివేయబడినప్పుడు భూమి స్విచ్ని మూసివేయడం

2. భూమి స్విచ్ తెరిచినప్పుడు కేబుల్ కంపార్ట్మెంట్ కవర్ తెరవడం

కేబుల్ కనెక్షన్ మరియు ఎర్తింగ్

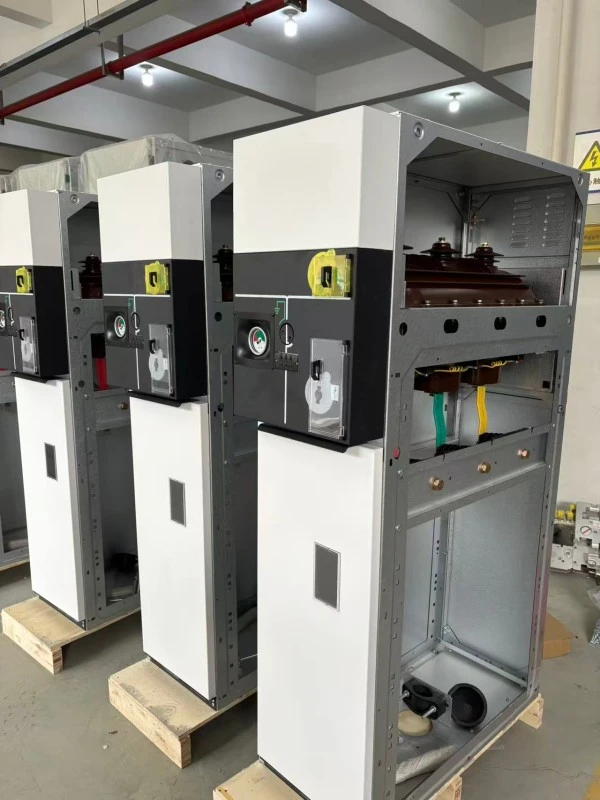

కేబుల్ కంపార్ట్మెంట్లు ఒత్తిడి కోన్ మద్దతుతో సింగిల్ లేదా సమాంతర కేబుల్స్ కోసం రూపొందించబడ్డాయి. ప్రామాణిక కేబుల్ బాక్స్‌లు హీట్-ష్రింక్ లేదా కోల్డ్-ష్రింక్ ముగింపులను అంగీకరిస్తాయి. ఒక ఇంటిగ్రేటెడ్ కాపర్ ఎర్త్ బార్ భద్రత సమ్మతి కోసం డ్యూయల్ ఎర్తింగ్ పాయింట్లతో అన్ని యూనిట్ల గుండా నడుస్తుంది.

నాణ్యత మరియు పరీక్ష హామీ

ప్రతి కాంపాక్ట్ సీల్డ్ పూర్తిగా ఇన్సులేట్ చేయబడిన RMU రవాణాకు ముందు సాధారణ పరీక్షలకు లోనవుతుంది:

● ప్రధాన సర్క్యూట్ నిరోధక కొలత

● పవర్-ఫ్రీక్వెన్సీ తట్టుకునే వోల్టేజ్ పరీక్ష (12kVకి 42kV/1min; 24kVకి 65kV/1min)

● మెరుపు ప్రేరణ పరీక్ష (12kVకి 75kV పీక్; 24kVకి 125kV పీక్)

● గ్యాస్ లీకేజీ పరీక్ష (హీలియం మాస్ స్పెక్ట్రోమెట్రీ)

● మెకానికల్ ఆపరేషన్ పరీక్ష (200 సైకిల్స్)

● పాక్షిక ఉత్సర్గ కొలత (<5pC)

● అంతర్గత ఆర్క్ ధృవీకరణ (రకం పరీక్ష, మూడవ పక్షం ల్యాబ్ ద్వారా నిర్వహించబడుతుంది)

● అన్ని ఉత్పత్తులు IEC 62271-200, GB 3906, GB/T 11022 మరియు GB/T 3804కి అనుగుణంగా ఉంటాయి.

ప్యాకేజింగ్ & డెలివరీ

ప్యాకేజింగ్: షాక్ ప్రూఫ్ ఫోమ్ మరియు తేమ అవరోధంతో చెక్క ఎగుమతి డబ్బాలు. ప్రతి యూనిట్ డెసికాంట్ బ్యాగ్‌లతో వాక్యూమ్-సీల్డ్ ప్లాస్టిక్‌లో వ్యక్తిగతంగా చుట్టబడి ఉంటుంది.

ఉపకరణాలు: ఆపరేషన్ హ్యాండిల్, ఎర్తింగ్ కిట్, విడి O-రింగ్‌లు, కేబుల్ లగ్‌లు మరియు ఇన్‌స్టాలేషన్ మాన్యువల్.

డెలివరీ: FOB షాంఘై లేదా నింగ్బో. ఆర్డర్ నిర్ధారణ తర్వాత 25-35 రోజులకు ప్రామాణిక డెలివరీ. అత్యవసర ప్రాజెక్టుల కోసం విమాన సరుకు అందుబాటులో ఉంది.
