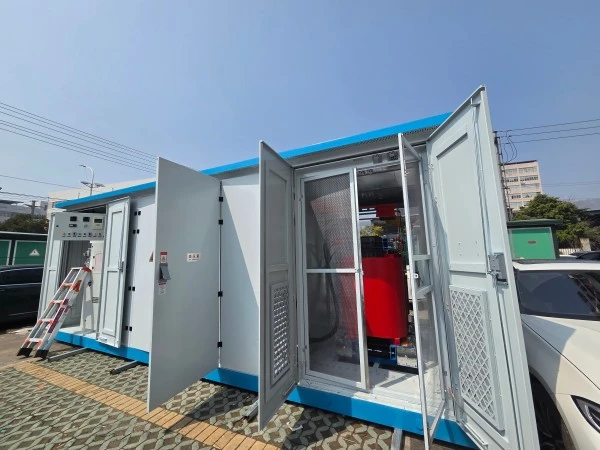

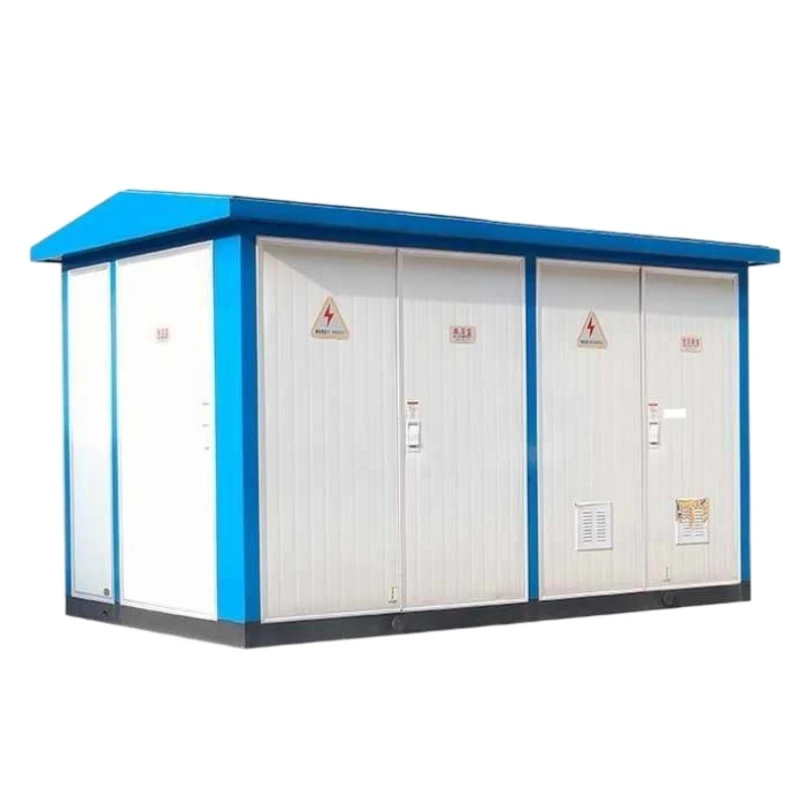

స్మార్ట్ ప్రీ-ఇన్‌స్టాల్ చేయబడిన యూరోపియన్ టైప్ ట్రాన్స్‌ఫార్మర్ సబ్‌స్టేషన్

స్మార్ట్ ప్రీ-ఇన్‌స్టాల్ చేయబడిన యూరోపియన్ టైప్ ట్రాన్స్‌ఫార్మర్ సబ్‌స్టేషన్ అనేది ఫ్యాక్టరీ-అసెంబుల్డ్, కాంపాక్ట్ పవర్ డిస్ట్రిబ్యూషన్ యూనిట్.మీడియం-వోల్టేజ్ స్విచ్ గేర్, తక్కువ-వోల్టేజ్ డిస్ట్రిబ్యూషన్ ప్యానెల్, మరియు ఆయిల్-ఇమ్మర్జ్డ్ లేదా డ్రై-టైప్ ట్రాన్స్‌ఫార్మర్‌ను ఒకే, మూసివున్న హౌసింగ్‌గా మార్చడం. సాంప్రదాయ సివిల్ ఇంజినీరింగ్ సబ్‌స్టేషన్‌ల వలె కాకుండా, ఈ యూరోపియన్-శైలి యూనిట్ ముందుగా తయారు చేయబడింది, పరీక్షించబడింది మరియు ఇన్‌స్టాల్ చేయడానికి సిద్ధంగా ఉన్న వ్యవస్థగా పంపిణీ చేయబడింది.

ఇది ఏమి చేస్తుంది?

ఇది నివాస సంఘాలు, వాణిజ్య భవనాలు, కర్మాగారాలు మరియు పునరుత్పాదక ఇంధన కర్మాగారాలకు సురక్షితమైన పంపిణీ కోసం మీడియం-వోల్టేజ్ విద్యుత్ (సాధారణంగా 6kV–35kV) తక్కువ-వోల్టేజ్ స్థాయిలకు (400V–690V) తగ్గించింది. స్మార్ట్ ప్రీ-ఇన్‌స్టాల్ చేయబడిన యూరోపియన్ టైప్ ట్రాన్స్‌ఫార్మర్ సబ్‌స్టేషన్ కూడా లోడ్, ఉష్ణోగ్రత మరియు పవర్ క్వాలిటీ యొక్క తెలివైన పర్యవేక్షణకు మద్దతు ఇస్తుంది, రిమోట్ తప్పు నిర్ధారణ మరియు ఆటోమేటిక్ అలారం ఫంక్షన్‌లను అనుమతిస్తుంది. ఇది స్మార్ట్ గ్రిడ్‌లు మరియు గమనింపబడని సబ్‌స్టేషన్‌లకు ఆదర్శవంతమైన ఎంపికగా చేస్తుంది.

ఉత్పత్తి ప్రయోజనాలు

1. స్మార్ట్ మానిటరింగ్ & రిమోట్ కంట్రోల్

స్మార్ట్ ప్రీ-ఇన్‌స్టాల్ చేయబడిన యూరోపియన్ టైప్ ట్రాన్స్‌ఫార్మర్ సబ్‌స్టేషన్ ఐచ్ఛిక ఇంటెలిజెంట్ టెర్మినల్ యూనిట్ (ITU)తో వస్తుంది, ఇది వోల్టేజ్, కరెంట్, పవర్ ఫ్యాక్టర్ మరియు ఆయిల్ ఉష్ణోగ్రతపై నిజ-సమయ డేటాను సేకరిస్తుంది. డేటాను 4G, ఈథర్నెట్ లేదా ఫైబర్ ఆప్టిక్స్ ద్వారా సెంట్రల్ కంట్రోల్ రూమ్‌కి బదిలీ చేయవచ్చు, ఆన్-సైట్ తనిఖీ ఖర్చులను తగ్గిస్తుంది.

2. కాంపాక్ట్ పాదముద్ర & వేగవంతమైన విస్తరణ

ఇది కర్మాగారంలో ముందే అసెంబుల్ చేయబడినందున, స్మార్ట్ ప్రీ-ఇన్‌స్టాల్ చేయబడిన యూరోపియన్ రకం ట్రాన్స్‌ఫార్మర్ సబ్‌స్టేషన్‌కు ఆన్-సైట్‌లో సాధారణ పునాది మాత్రమే అవసరం. ఇన్‌స్టాలేషన్‌కు వారాలకు బదులుగా 1-2 రోజులు పడుతుంది, సివిల్ వర్క్‌లు మరియు భూమి ఆక్రమణలో 60% వరకు ఆదా అవుతుంది.

3. కఠినమైన పరిస్థితుల్లో అధిక విశ్వసనీయత

లోపల ఉన్న ఆవరణ మరియు చమురు-మునిగిన లేదా ఎపాక్సీ-రెసిన్ ట్రాన్స్‌ఫార్మర్‌లకు IP54 (లేదా అంతకంటే ఎక్కువ) రక్షణ రేటింగ్‌తో, ఈ సబ్‌స్టేషన్ దుమ్ము, వర్షం, ఉప్పు పొగమంచు మరియు విపరీతమైన ఉష్ణోగ్రతలను -25°C నుండి +40°C వరకు నిరోధిస్తుంది, ఎడారులు, తీర ప్రాంతాలు లేదా ఎత్తైన ప్రాంతాలలో నిరంతర ఆపరేషన్‌ను నిర్ధారిస్తుంది.

4. శక్తి సామర్థ్యం & తక్కువ నష్టం

S11 లేదా S13 సిరీస్ తక్కువ-లాస్ ట్రాన్స్‌ఫార్మర్‌లతో అమర్చబడి, స్మార్ట్ ప్రీ-ఇన్‌స్టాల్ చేయబడిన యూరోపియన్ టైప్ ట్రాన్స్‌ఫార్మర్ సబ్‌స్టేషన్ సాంప్రదాయ యూనిట్లతో పోలిస్తే 30% వరకు నో-లోడ్ నష్టాలను తగ్గిస్తుంది, 20 సంవత్సరాల జీవితకాలంలో నేరుగా విద్యుత్ బిల్లులు మరియు కార్బన్ ఉద్గారాలను తగ్గిస్తుంది.

5. పూర్తిగా అనుకూలీకరించదగినది

మేము సౌకర్యవంతమైన కాన్ఫిగరేషన్‌లను అందిస్తాము: కాపర్ లేదా అల్యూమినియం వైండింగ్‌లు, ఆన్-లోడ్ ట్యాప్ ఛేంజర్‌లు, ఆటోమేటిక్ పవర్ ఫ్యాక్టర్ కరెక్షన్ (APFC) మరియు సర్జ్ అరెస్టర్‌లు. మీకు విల్లా ప్రాంతం కోసం 200kVA యూనిట్ లేదా ఇండస్ట్రియల్ పార్క్ కోసం 2500kVA యూనిట్ అవసరం అయినా, మేము పరిష్కారాన్ని రూపొందించవచ్చు.

ఉత్పత్తి ఫీచర్

పూర్తిగా మూసివున్న & వెదర్ ప్రూఫ్ హౌసింగ్ --- గాల్వనైజ్డ్ స్టీల్ లేదా అల్యూమినియం మిశ్రమంతో తయారు చేయబడింది, యాంటీ తుప్పు పెయింట్‌తో పూత పూయబడింది, బహిరంగ సంస్థాపనకు అనుకూలంగా ఉంటుంది.

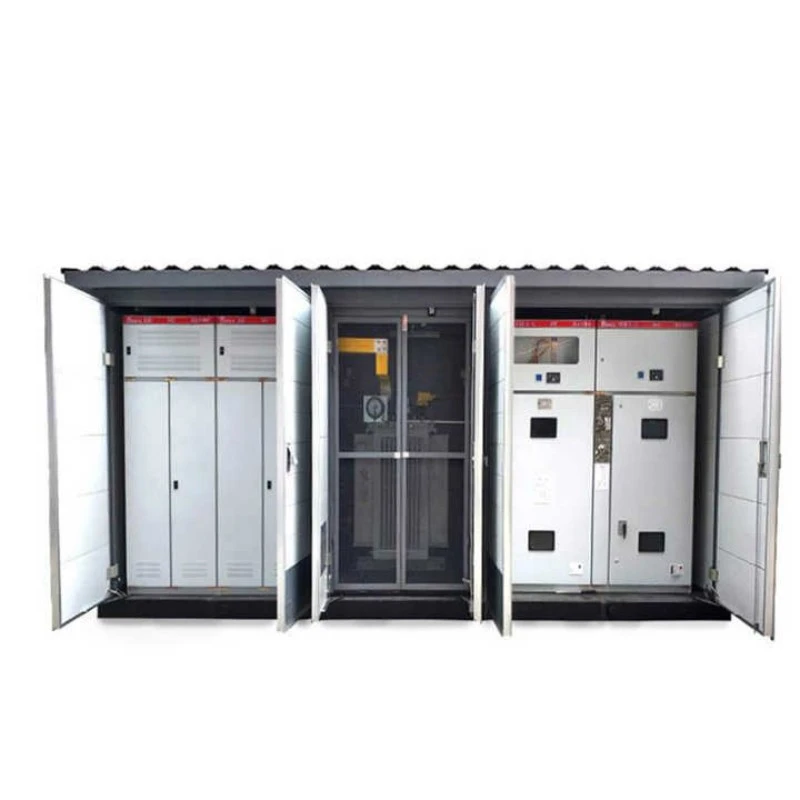

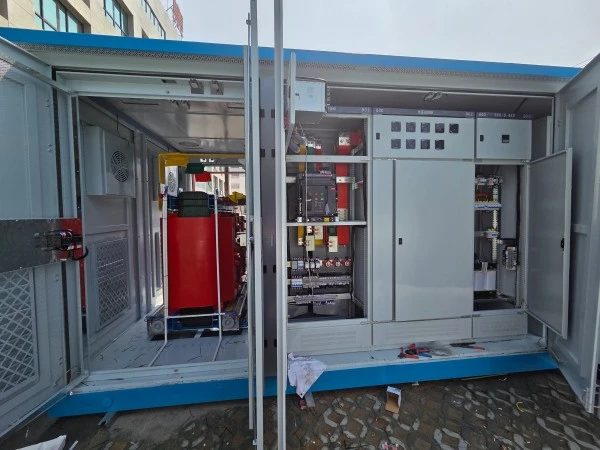

మాడ్యులర్ అంతర్గత లేఅవుట్--- ఆపరేటర్ భద్రతను నిర్ధారించడానికి మెకానికల్ ఇంటర్‌లాక్‌లతో HV స్విచ్ గేర్, ట్రాన్స్‌ఫార్మర్ మరియు LV పంపిణీ కోసం ప్రత్యేక కంపార్ట్‌మెంట్లు.

ఇంటెలిజెంట్ కూలింగ్ సిస్టమ్ --- పొడి-రకం ట్రాన్స్‌ఫార్మర్‌ల కోసం ఉష్ణోగ్రత-నియంత్రిత ఫ్యాన్‌లు లేదా చమురు-మునిగిన యూనిట్ల కోసం ముడతలు పెట్టిన రేడియేటర్ ప్యానెల్‌లు, ఉష్ణోగ్రత సెట్‌పాయింట్‌ను మించినప్పుడు స్వయంచాలకంగా సక్రియం అవుతుంది.

ఆర్క్ ఫ్లాష్ & ఓవర్‌లోడ్ ప్రొటెక్షన్ --- IEC 62271-202 ప్రమాణాలకు అనుగుణంగా SF6 లేదా వాక్యూమ్ సర్క్యూట్ బ్రేకర్‌లు, ఫ్యూజ్డ్ స్విచ్‌లు మరియు సర్జ్ ప్రొటెక్షన్ పరికరాలు (SPD) కలిగి ఉంటాయి.

యూజర్ ఫ్రెండ్లీ ఇంటర్‌ఫేస్ --- స్థానిక టచ్‌స్క్రీన్ డిస్‌ప్లే (ఐచ్ఛికం) రియల్ టైమ్ డేటా మరియు ఫాల్ట్ రికార్డ్‌లను చూపుతుంది, అయితే మెయింటెనెన్స్ సిబ్బందికి స్మార్ట్‌ఫోన్ యాప్ ద్వారా రిమోట్ యాక్సెస్ అందుబాటులో ఉంటుంది.

తక్కువ నాయిస్ ఆపరేషన్ --- రెసిడెన్షియల్ అప్లికేషన్‌ల కోసం సౌండ్ లెవల్ ≤55dB(A), వైబ్రేషన్-డంపింగ్ మౌంట్‌లు మరియు అకౌస్టిక్ ఇన్సులేషన్ ప్యానెల్‌ల ద్వారా సాధించబడుతుంది.

యాంటీ-థెఫ్ట్ & సెక్యూరిటీ డిజైన్---హెవీ-డ్యూటీ లాక్‌లు, డోర్ సెన్సార్‌లు మరియు ఐచ్ఛిక CCTV ఇంటిగ్రేషన్ స్మార్ట్ ప్రీ-ఇన్‌స్టాల్ చేయబడిన యూరోపియన్ టైప్ ట్రాన్స్‌ఫార్మర్ సబ్‌స్టేషన్‌ను రిమోట్, గమనింపబడని సైట్‌లకు అనువుగా చేస్తాయి.

ఉత్పత్తి అప్లికేషన్

స్మార్ట్ ప్రీ-ఇన్‌స్టాల్ చేయబడిన యూరోపియన్ రకం ట్రాన్స్‌ఫార్మర్ సబ్‌స్టేషన్ విస్తృతంగా ఉపయోగించబడుతుంది:

అర్బన్ పవర్ డిస్ట్రిబ్యూషన్

నివాస సముదాయాలు, షాపింగ్ మాల్‌లు, హోటళ్లు మరియు ఆసుపత్రులు పరిమిత స్థలం మరియు అగ్నిమాపక భద్రత కీలకం.

భూగర్భ పార్కింగ్ స్థలాలు లేదా పైకప్పు సంస్థాపనలు దాని కాంపాక్ట్, చమురు-నియంత్రణ రూపకల్పన నుండి ప్రయోజనం పొందుతాయి.

పునరుత్పాదక ఇంధన ప్రాజెక్టులు

సోలార్ ఫామ్‌లు మరియు ఆన్‌షోర్ విండ్ పార్క్‌లకు త్వరిత విస్తరణ మరియు వాతావరణ నిరోధకత అవసరం. ఈ సబ్‌స్టేషన్ PV ఇన్వర్టర్‌లు మరియు విండ్ టర్బైన్ కన్వర్టర్‌లతో సజావుగా కలిసిపోతుంది.

మౌలిక సదుపాయాలు & ప్రజా సౌకర్యాలు

విమానాశ్రయాలు, సబ్‌వే స్టేషన్‌లు, సొరంగాలు మరియు వంతెనలు అంతరాయం లేని లైటింగ్ మరియు వెంటిలేషన్‌ను నిర్ధారించడానికి దాని అధిక విశ్వసనీయత మరియు రిమోట్ పర్యవేక్షణపై ఆధారపడతాయి.

పారిశ్రామిక & మైనింగ్ సైట్లు

ఫ్యాక్టరీలు, కెమికల్ ప్లాంట్లు మరియు గనులు గ్రిడ్ లోపాలను వేరు చేయడానికి మరియు సున్నితమైన యంత్రాలను రక్షించడానికి స్మార్ట్ ప్రీ-ఇన్‌స్టాల్ చేయబడిన యూరోపియన్ రకం ట్రాన్స్‌ఫార్మర్ సబ్‌స్టేషన్‌ను ఉపయోగిస్తాయి.

తాత్కాలిక & అత్యవసర శక్తి

నిర్మాణ స్థలాలు, విపత్తు సహాయ ప్రాంతాలు మరియు బహిరంగ ఈవెంట్‌లు దాని ప్లగ్-అండ్-ప్లే స్వభావం మరియు సులభమైన పునరావాసం నుండి ప్రయోజనం పొందుతాయి.

ఉత్పత్తి వివరాలు

హౌసింగ్ & మెకానికల్ డిజైన్

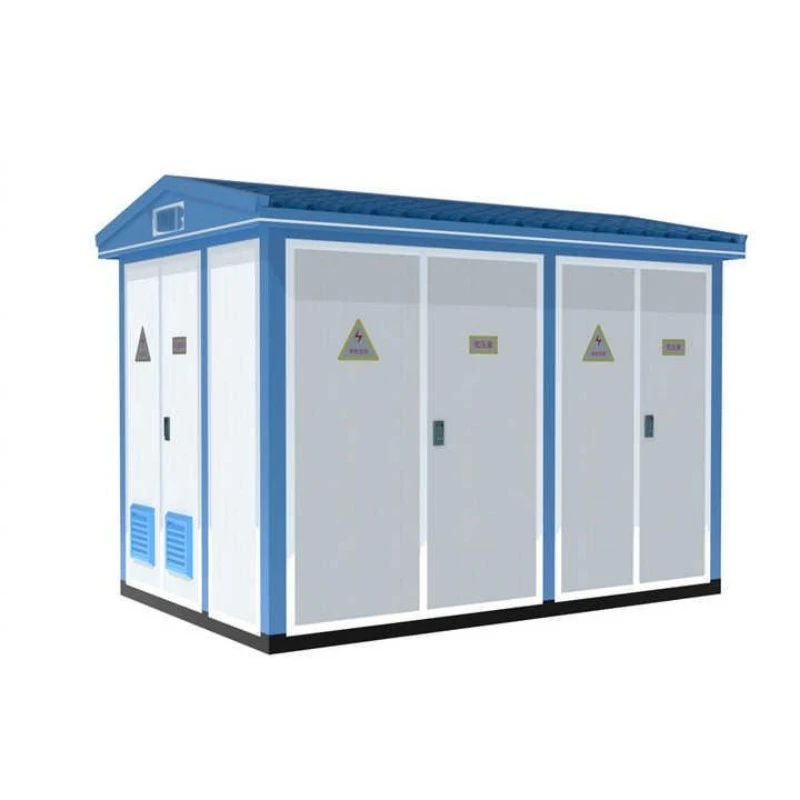

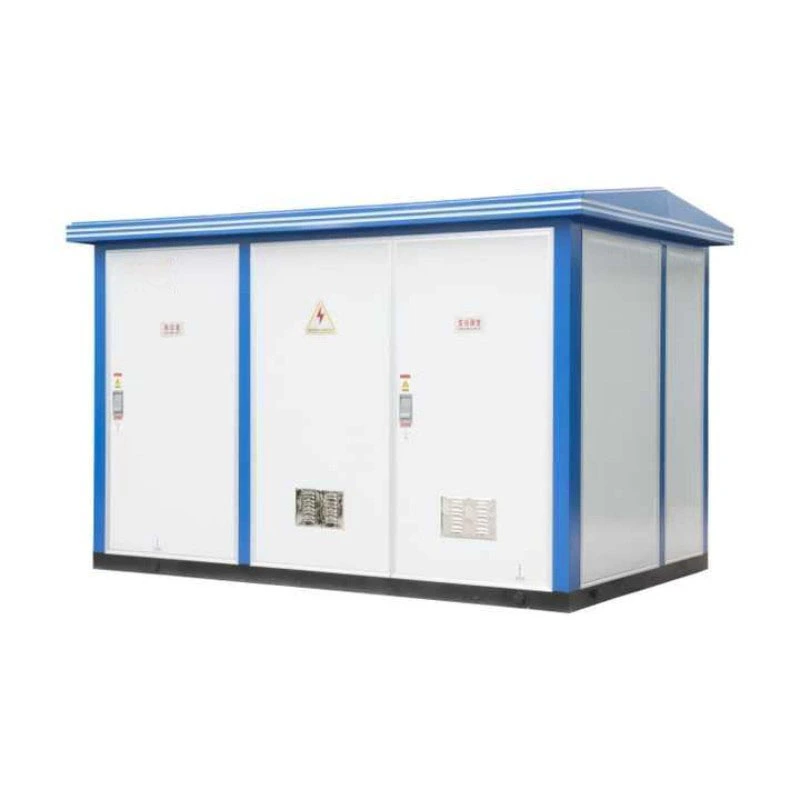

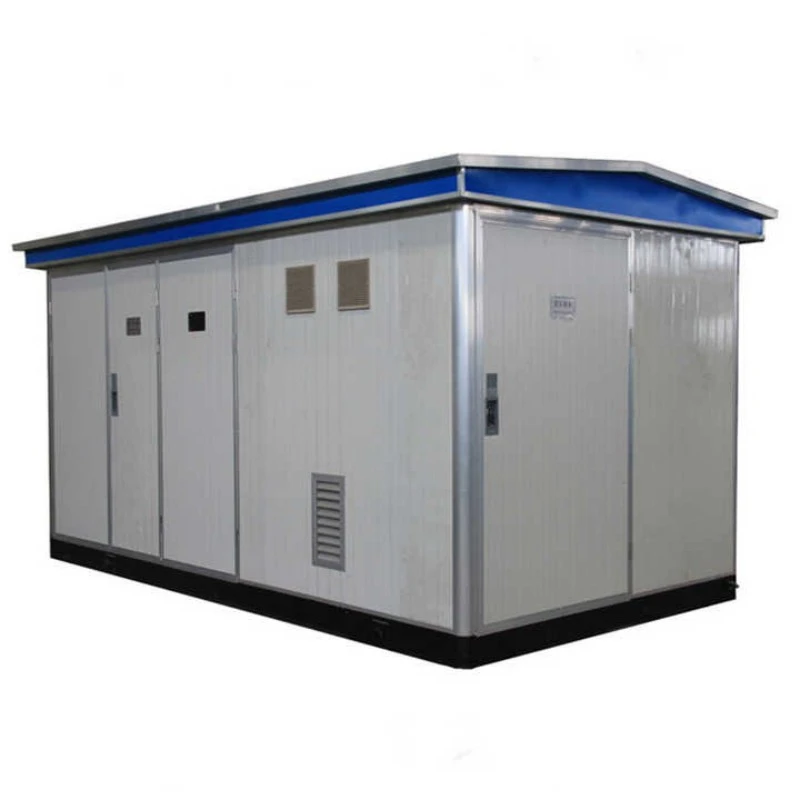

స్మార్ట్ ప్రీ-ఇన్‌స్టాల్ చేయబడిన యూరోపియన్ టైప్ ట్రాన్స్‌ఫార్మర్ సబ్‌స్టేషన్ యొక్క బయటి ఎన్‌క్లోజర్ లేజర్-కట్, బెంట్ మరియు వెల్డెడ్ స్టీల్ ప్లేట్‌లను ఉపయోగించి తయారు చేయబడింది. వెల్డింగ్ తర్వాత, స్కేల్‌ను తొలగించడానికి మొత్తం హౌసింగ్ షాట్ బ్లాస్టింగ్‌కు లోనవుతుంది, ఆ తర్వాత కనిష్ట మందం 80µmతో ఎలక్ట్రోస్టాటిక్ పౌడర్ కోటింగ్ ఉంటుంది. ఇది తీరప్రాంత లేదా పారిశ్రామిక వాతావరణాలకు C5-M తుప్పు నిరోధకతను (ISO 12944) అందిస్తుంది.

తలుపులు పాలియురేతేన్ రబ్బరు పట్టీలు, కుదింపు లాచెస్ మరియు తొలగించగల కీలుతో అమర్చబడి ఉంటాయి. వాలుగా ఉన్న పైకప్పు వాటర్ పూలింగ్‌ను నిరోధిస్తుంది మరియు బేస్ ఛానల్స్‌లో ఫోర్క్‌లిఫ్ట్ పాకెట్‌లు మరియు సులువుగా రవాణా చేయడానికి లగ్‌లు ఉన్నాయి.

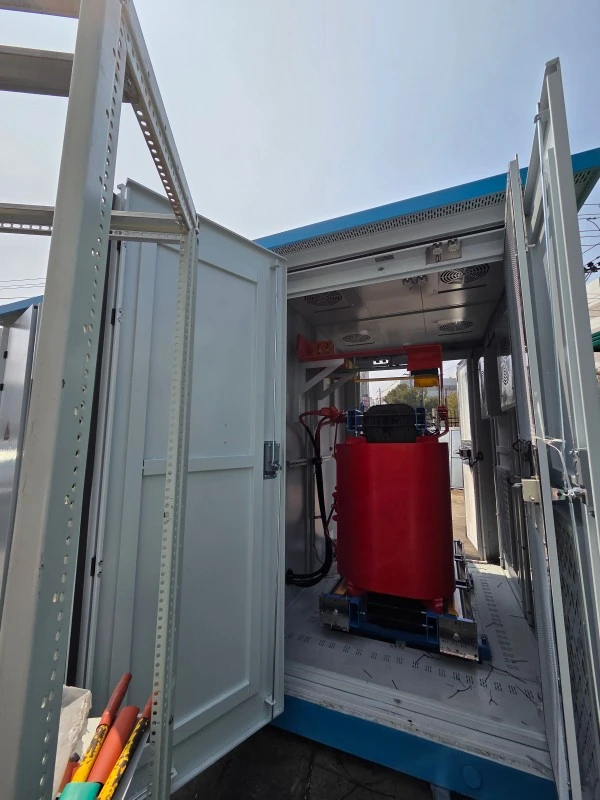

ట్రాన్స్ఫార్మర్ కోర్ & వైండింగ్స్

మేము నో-లోడ్ కరెంట్‌ను తగ్గించడానికి స్టెప్-ల్యాప్ జాయింట్‌లతో అధిక-పారగమ్యత కోల్డ్-రోల్డ్ గ్రెయిన్-ఓరియెంటెడ్ సిలికాన్ స్టీల్‌ను (0.23mm లేదా 0.27mm) ఉపయోగిస్తాము. వైండింగ్‌లు ఆక్సిజన్ లేని రాగి లేదా అల్యూమినియం ఫాయిల్ (తక్కువ వోల్టేజ్ కోసం) మరియు రౌండ్ కాపర్ వైర్ (అధిక వోల్టేజ్ కోసం)తో తయారు చేయబడతాయి. పొడి-రకం సంస్కరణల కోసం, క్లాస్ H ఎపాక్సీ రెసిన్ శూన్యాలను తొలగించడానికి మరియు పాక్షిక ఉత్సర్గ <10pC సాధించడానికి వాక్యూమ్-కాస్ట్. చమురు-మునిగిన సంస్కరణల కోసం, చమురు విస్తరణను గ్రహించడానికి మేము ముడతలుగల ట్యాంక్‌తో మినరల్ ఆయిల్ లేదా సహజ ఈస్టర్ ద్రవాన్ని ఉపయోగిస్తాము.

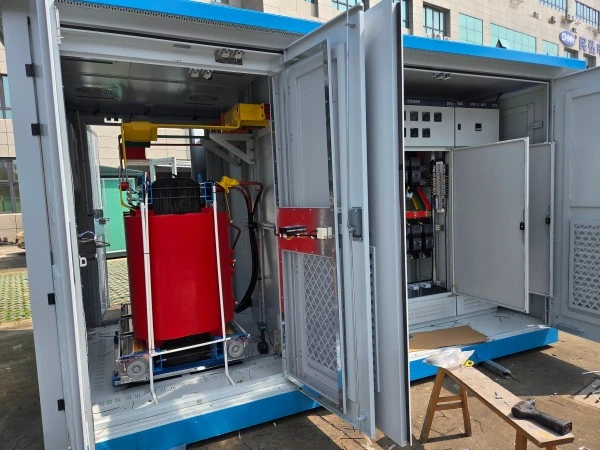

స్విచ్‌గేర్ & బస్‌బార్లు

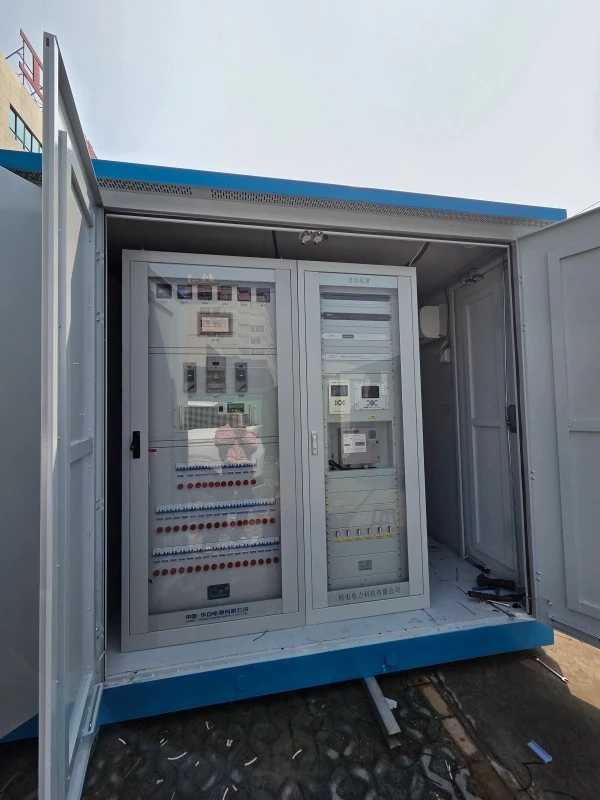

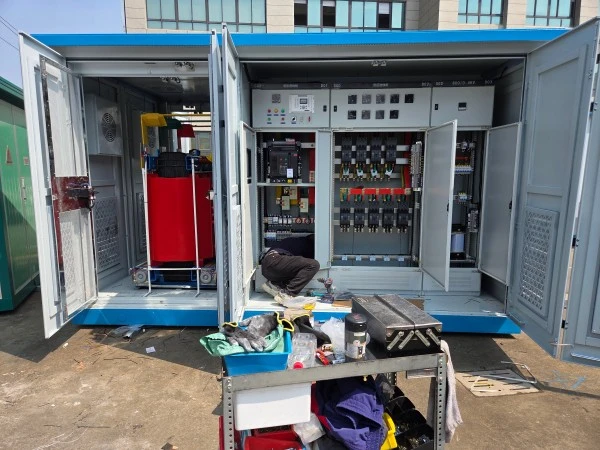

స్మార్ట్ ప్రీ-ఇన్‌స్టాల్ చేయబడిన యూరోపియన్ టైప్ ట్రాన్స్‌ఫార్మర్ సబ్‌స్టేషన్ లోపల, HV కంపార్ట్‌మెంట్‌లో కనిపించే బ్రేక్ కాంటాక్ట్‌లతో లోడ్ బ్రేక్ స్విచ్ లేదా సర్క్యూట్ బ్రేకర్ (SF6 లేదా వాక్యూమ్ టైప్) ఉంటుంది. LV కంపార్ట్‌మెంట్‌లో మెయిన్ మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్ (MCCB), ఫీడర్ బ్రేకర్‌లు మరియు 4000A వరకు రేట్ చేయబడిన బస్‌బార్ సిస్టమ్ ఉన్నాయి. అన్ని బస్‌బార్లు హీట్-ష్రింక్ ఇన్సులేషన్‌తో టిన్-ప్లేటెడ్ రాగి.

ఇంటెలిజెంట్ మానిటరింగ్ సిస్టమ్ (ఐచ్ఛికం)

మేము త్రీ-ఫేజ్ వోల్టేజీలు, కరెంట్‌లు, యాక్టివ్/రియాక్టివ్ పవర్ మరియు 31వ ఆర్డర్ వరకు హార్మోనిక్‌లను కొలిచే స్మార్ట్ RTU (రిమోట్ టెర్మినల్ యూనిట్)ని ఏకీకృతం చేస్తాము. డేటా ప్రతి 5 నిమిషాలకు లాగ్ చేయబడుతుంది మరియు 90 రోజులు నిల్వ చేయబడుతుంది. ఓవర్ వోల్టేజ్, అండర్ వోల్టేజ్, ఓవర్ టెంపరేచర్ మరియు డోర్ ఓపెనింగ్ కోసం అలారాలు SMS లేదా ఇమెయిల్ ద్వారా పంపబడతాయి.

నాణ్యత పరీక్ష

ప్రతి స్మార్ట్ ప్రీ-ఇన్‌స్టాల్ చేయబడిన యూరోపియన్ రకం ట్రాన్స్‌ఫార్మర్ సబ్‌స్టేషన్ 100% ఫ్యాక్టరీ టెస్టింగ్‌కు లోనవుతుంది:

1. డైలెక్ట్రిక్ తట్టుకునే పరీక్ష (1 నిమిషం కోసం 2.5kV)

2. డైనమిక్ షార్ట్-సర్క్యూట్ పరీక్ష (అనుకరణ)

3. IP54 నీటి ప్రవేశ పరీక్ష

4. ఉష్ణోగ్రత పెరుగుదల పరీక్ష (పూర్తి లోడ్ వద్ద 8 గంటలు)

5. పాక్షిక ఉత్సర్గ కొలత (పొడి రకం కోసం ≤10pC)

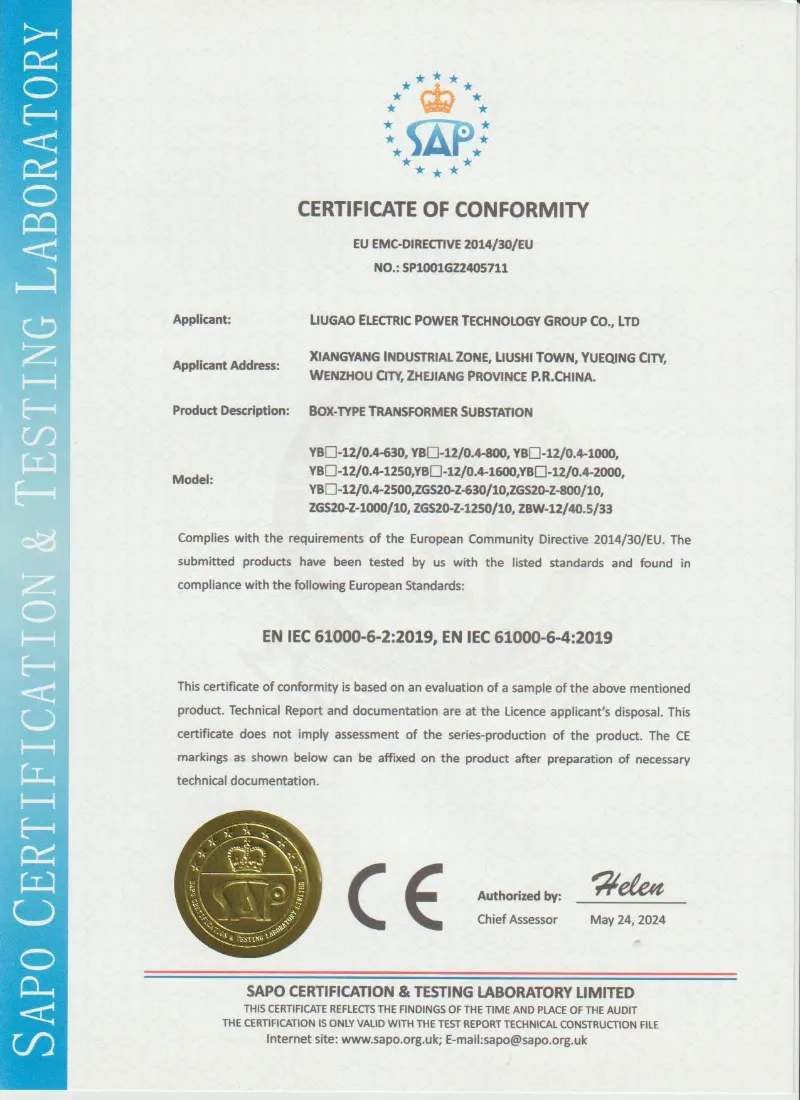

6. IEC 62271-202, GB/T 17467 మరియు EN 61330 ప్రమాణాలకు అనుగుణంగా పరీక్ష నివేదికలు ప్రతి షిప్‌మెంట్‌తో అందించబడతాయి.
