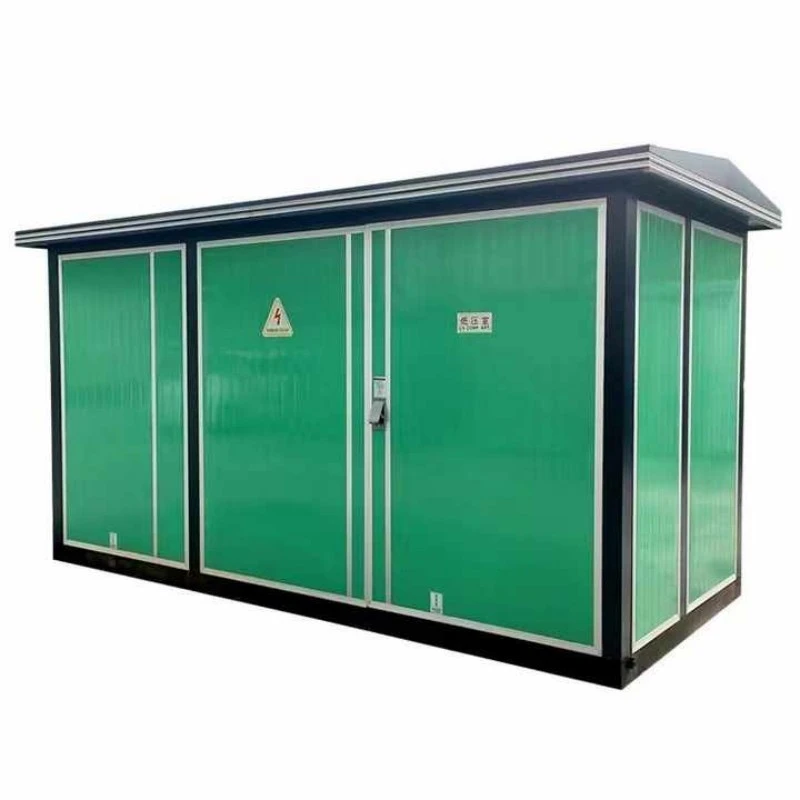

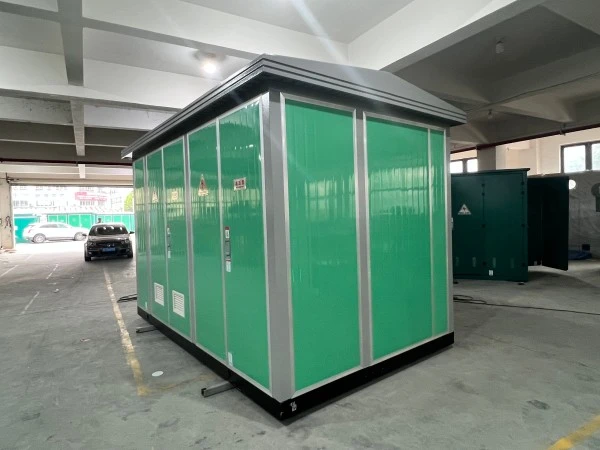

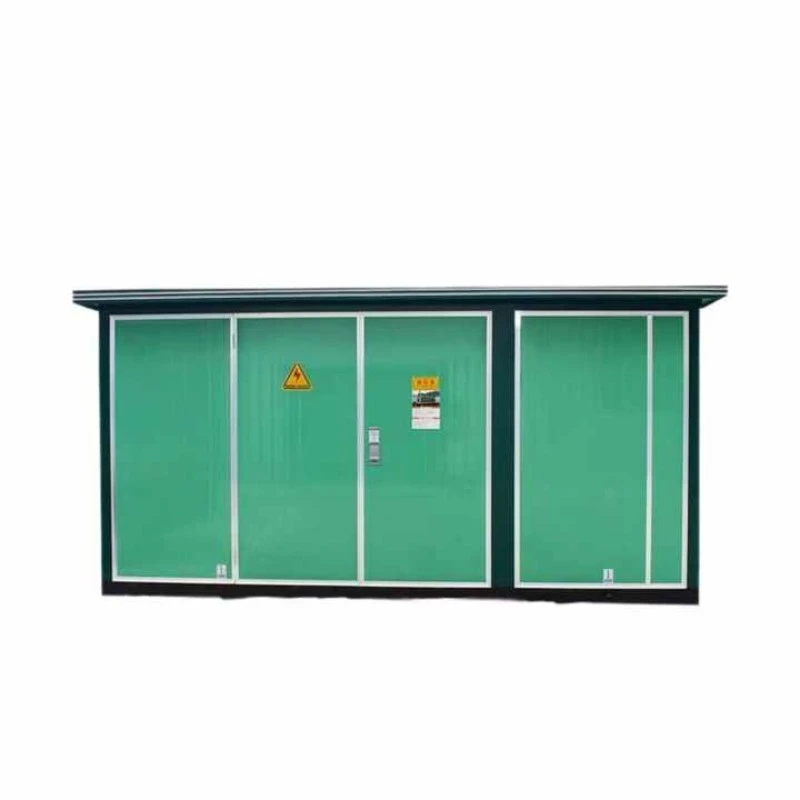

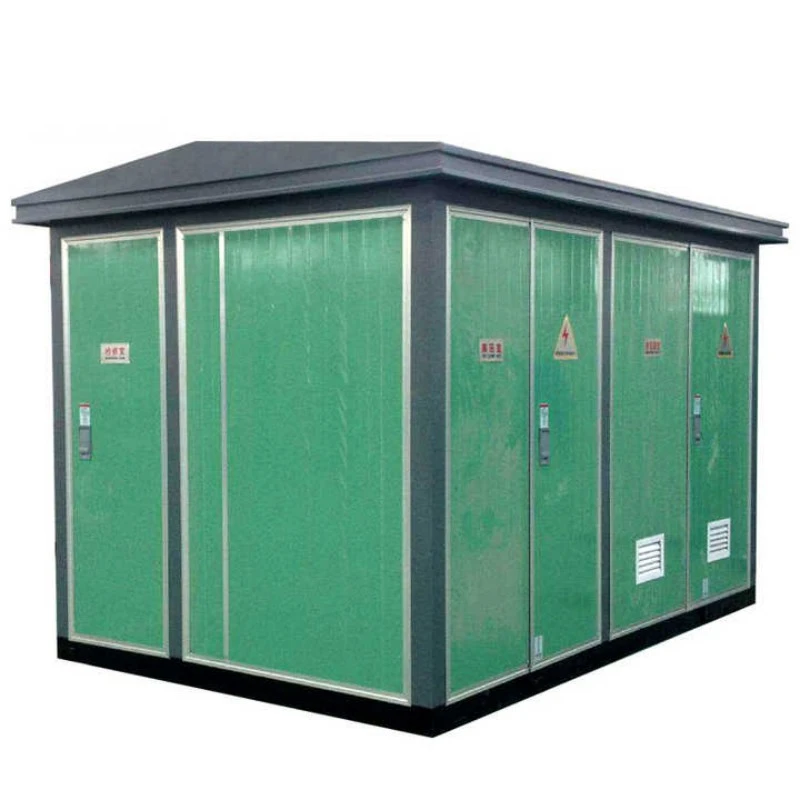

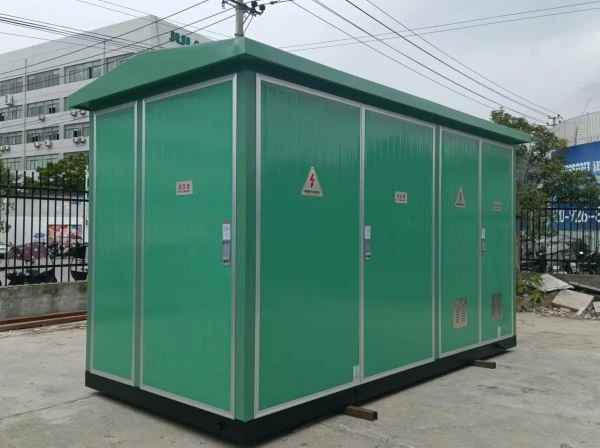

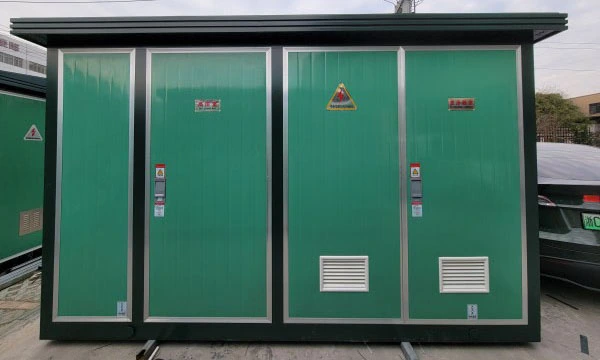

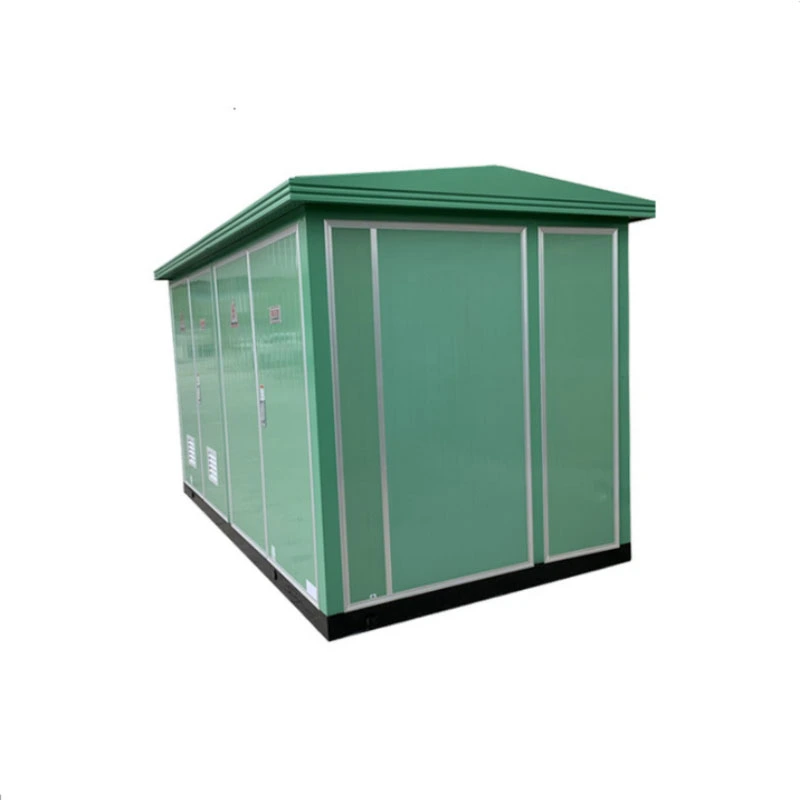

విండ్ పవర్ ప్యాకేజ్డ్ యూరోపియన్ టైప్ సబ్‌స్టేషన్

విండ్ పవర్ ప్యాకేజ్డ్ యూరోపియన్ టైప్ సబ్‌స్టేషన్ అనేది ఫ్యాక్టరీ-అసెంబుల్డ్, కాంపాక్ట్ పవర్ కన్వర్షన్ యూనిట్, ఇది ఒకటి లేదా బహుళ విండ్ టర్బైన్‌ల నుండి మీడియం-వోల్టేజ్ విద్యుత్‌ను సేకరించి, దానిని గ్రిడ్-అనుకూల స్థాయిలకు తగ్గించడానికి (లేదా పైకి) మరియు టర్బైన్ మరియు యుటిలిటీ నెట్‌వర్క్ రెండింటినీ విద్యుత్ లోపాల నుండి రక్షించడానికి ప్రత్యేకంగా రూపొందించబడింది.

జెనరిక్ బాక్స్ సబ్‌స్టేషన్‌ల మాదిరిగా కాకుండా, ఈ యూనిట్ గాలి ఉత్పత్తి యొక్క ప్రత్యేక డిమాండ్‌ల కోసం ఉద్దేశించబడింది:

● అధిక వైబ్రేషన్ టాలరెన్స్: రీన్‌ఫోర్స్డ్ అంతర్గత బస్‌బార్లు మరియు యాంటీ-లూసింగ్ హార్డ్‌వేర్.

● వైడ్ వోల్టేజ్ స్వింగ్ వసతి: 400V (టర్బైన్ టెర్మినల్) నుండి 35kV (కలెక్షన్ గ్రిడ్) వరకు అవుట్‌పుట్ హెచ్చుతగ్గులను నిర్వహిస్తుంది.

● రిమోట్ మానిటరింగ్ సిద్ధంగా ఉంది: టర్బైన్ కంట్రోల్ రూమ్‌ల కోసం ఇంటిగ్రేటెడ్ SCADA పోర్ట్‌లు.

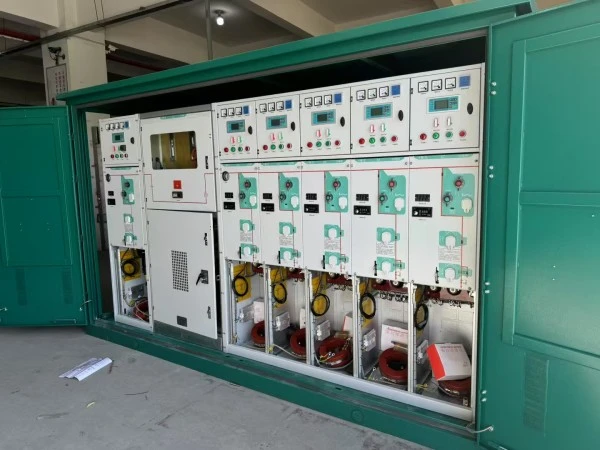

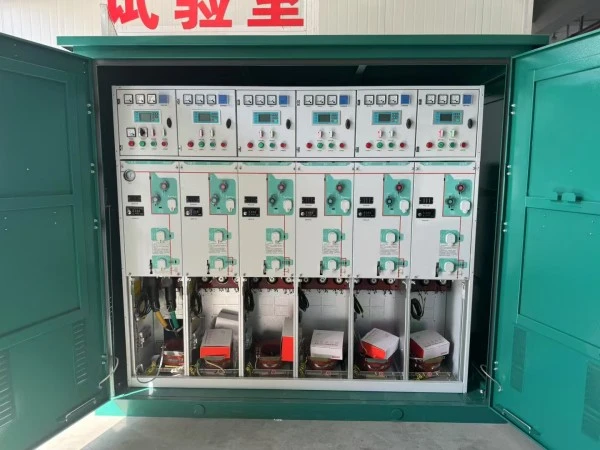

భౌతికంగా, విండ్ పవర్ ప్యాకేజ్డ్ యూరోపియన్ టైప్ సబ్‌స్టేషన్ క్లాసిక్ యూరోపియన్ త్రీ-కంపార్ట్‌మెంట్ ఆర్కిటెక్చర్ (HV సైడ్, ట్రాన్స్‌ఫార్మర్, LV సైడ్)ని నిర్వహిస్తుంది, అయితే విండ్-నిర్దిష్ట లక్షణాలను జోడిస్తుంది: డెడికేటెడ్ ఇంటర్‌ఫేస్ ప్రొటెక్షన్ రిలే, హార్మోనిక్ ఫిల్టరింగ్ టెర్మినల్స్ మరియు కోస్టల్ సాల్ట్ స్ప్రే కోసం వెదర్ ప్రూఫ్ ఎన్‌క్లోజర్ రేట్ చేయబడింది.

ఇది ఏమి చేయగలదు?

ప్రాథమిక విధి: విండ్ టర్బైన్ జనరేటర్ మరియు మీడియం-వోల్టేజ్ కలెక్షన్ నెట్‌వర్క్ మధ్య విద్యుత్ ఇంటర్‌ఫేస్‌గా పనిచేస్తుంది.

నాలుగు ప్రధాన ఉద్యోగాలు:

1. వోల్టేజ్ పరివర్తన:యూనిట్ లోపల ఉన్న స్టెప్-అప్ ట్రాన్స్‌ఫార్మర్‌ని ఉపయోగించి టర్బైన్ యొక్క అవుట్‌పుట్ వోల్టేజ్‌ను (సాధారణంగా 690V) కలెక్షన్ గ్రిడ్ వోల్టేజ్ (10kV–35kV)గా మారుస్తుంది.

2. తప్పు ఐసోలేషన్:గ్రిడ్ పారామితులు (వోల్టేజ్, ఫ్రీక్వెన్సీ) అనుమతించదగిన పరిమితుల వెలుపల డ్రిఫ్ట్ అయితే టర్బైన్‌ను స్వయంచాలకంగా డిస్‌కనెక్ట్ చేస్తుంది, రెండు ఆస్తులను రక్షిస్తుంది.

3. పవర్ క్వాలిటీ కండిషనింగ్:టర్బైన్ లోపల వేరియబుల్-ఫ్రీక్వెన్సీ డ్రైవ్‌ల ద్వారా ఉత్పత్తి చేయబడిన హార్మోనిక్స్‌ను తగ్గించడానికి గ్రౌండింగ్, సర్జ్ అరెస్టర్‌లు మరియు ఫిల్టరింగ్ పాయింట్‌లను అందిస్తుంది.

4. ఎనర్జీ మీటరింగ్ & మానిటరింగ్:ఫీడ్-ఇన్ టారిఫ్ కొలత మరియు రిమోట్ పనితీరు ట్రాకింగ్ కోసం గృహాల యుటిలిటీ-గ్రేడ్ CTలు మరియు PTలు.

విండ్ పవర్ ప్యాకేజ్డ్ యూరోపియన్ టైప్ సబ్‌స్టేషన్ పూర్తిగా ప్రీ-వైర్డ్ మరియు పరీక్షించబడినందున, విండ్ ఫామ్ డెవలపర్‌లు నెలల తరబడి ఆన్-సైట్ ఎలక్ట్రికల్ అసెంబ్లీని నివారిస్తారు. ఒక యూనిట్ ఒక పెద్ద టర్బైన్ (2MW–6MW) లేదా "డైసీ చైన్" కాన్ఫిగరేషన్‌లో చిన్న టర్బైన్‌ల యొక్క చిన్న క్లస్టర్‌ను అందిస్తుంది.

ఉత్పత్తి పరామితి

లుగావో పవర్ నుండి విండ్ పవర్ ప్యాకేజ్డ్ యూరోపియన్ టైప్ సబ్‌స్టేషన్ కోసం ప్రామాణిక సాంకేతిక లక్షణాలు క్రింద ఉన్నాయి. అభ్యర్థనపై అనుకూల రేటింగ్‌లు అందుబాటులో ఉన్నాయి.

ఉత్పత్తి ఫీచర్ మరియు అప్లికేషన్

Q1: విండ్ పవర్ ప్యాకేజ్డ్ యూరోపియన్ టైప్ సబ్‌స్టేషన్‌ని స్టాండర్డ్ యూరోపియన్ సబ్‌స్టేషన్ కంటే భిన్నమైనది ఏమిటి?

A: మూడు గాలి-నిర్దిష్ట లక్షణాలు. ముందుగా, విండ్ పవర్ ప్యాకేజ్డ్ యూరోపియన్ టైప్ సబ్‌స్టేషన్‌లోని ట్రాన్స్‌ఫార్మర్ ద్వి-దిశాత్మక విద్యుత్ ప్రవాహం మరియు తరచుగా వోల్టేజ్ హెచ్చుతగ్గుల కోసం రూపొందించబడింది-టర్బైన్‌లు నిరంతరం పైకి క్రిందికి రాంప్ చేస్తాయి. రెండవది, LV కంపార్ట్‌మెంట్‌లో గ్రిడ్ వోల్టేజ్ లేదా ఫ్రీక్వెన్సీ డ్రిఫ్ట్‌లు ఉంటే, వినియోగ ఇంటర్‌కనెక్షన్ ప్రమాణాల (ఉదా., IEEE 1547, IEC 61727) ప్రకారం 100ms లోపు ప్రయాణించే ప్రత్యేక గ్రిడ్ ఇంటర్‌ఫేస్ ప్రొటెక్షన్ రిలే ఉంటుంది. మూడవది, మొత్తం ఎన్‌క్లోజర్ అన్ని ఎలక్ట్రికల్ కాంటాక్ట్‌లలో యాంటీ-వైబ్రేషన్ మౌంట్‌లను ఉపయోగిస్తుంది; ప్రామాణిక యూనిట్లు టర్బైన్ దగ్గర ఆరు నెలల తర్వాత స్క్రూ లూజ్‌ని చూస్తాయి.

Q2: ఓపెన్ విండ్ ఫామ్‌లలో సాధారణ మెరుపు దాడులను ఈ యూనిట్ ఎలా నిర్వహిస్తుంది?

A: ప్రతి విండ్ పవర్ ప్యాక్ చేయబడిన యూరోపియన్ రకం సబ్‌స్టేషన్‌లో HV మరియు LV రెండు వైపులా టైప్ 1+2 సర్జ్ అరెస్టర్‌లు ఉంటాయి (పోల్‌కు 25kA ఉత్సర్గ సామర్థ్యం). అదనంగా, ట్రాన్స్‌ఫార్మర్ ట్యాంక్‌లో 120mm² రాగి కేబుల్ పరిమాణంలో డైరెక్ట్ గ్రౌండింగ్ లగ్ ఉంది. మా ఫ్యాక్టరీ పరీక్షలో, మేము అంతర్గత ఫ్లాష్‌ఓవర్ లేకుండా 100kA వరకు 10/350μs మెరుపు ప్రేరణలను అనుకరిస్తాము.

Q3: ఈ సబ్‌స్టేషన్‌ను సముద్ర తీరం మరియు సముద్రతీర గాలి రెండింటికీ ఉపయోగించవచ్చా?

జ: ఒడ్డు-ఖచ్చితంగా. ఆఫ్‌షోర్ కోసం, మేము "ఆఫ్‌షోర్ ప్యాకేజీ" అనే అప్‌గ్రేడ్ వెర్షన్‌ను అందిస్తున్నాము. ప్రామాణిక పవన శక్తి ప్యాక్ చేయబడిన యూరోపియన్ రకం సబ్‌స్టేషన్ IP54 రేటింగ్‌ను కలిగి ఉంది, ఇది సముద్ర తీర ప్రాంతాలకు అనుకూలంగా ఉంటుంది. ఆఫ్‌షోర్ (టర్బైన్ ప్లాట్‌ఫారమ్ లేదా జాకెట్ ఫౌండేషన్‌పై), మేము IP66కి అప్‌గ్రేడ్ చేస్తాము, C5-M మెరైన్-గ్రేడ్ కోటింగ్ (400μm కంటే ఎక్కువ మందం) ఉపయోగిస్తాము మరియు అన్ని స్టాండర్డ్ స్టీల్ బోల్ట్‌లను 316L స్టెయిన్‌లెస్ స్టీల్‌తో భర్తీ చేస్తాము. పర్యావరణ నిబంధనలకు అనుగుణంగా ట్రాన్స్‌ఫార్మర్ ఆయిల్ సహజ ఈస్టర్ (బయోడిగ్రేడబుల్)తో భర్తీ చేయబడింది.

Q4: ఈ యూనిట్ కోసం అత్యంత సాధారణ అప్లికేషన్ దృశ్యాలు ఏమిటి?

A: నాలుగు ప్రాథమిక అప్లికేషన్లు:

ఉత్పత్తి వివరాలు

లుగావో పవర్ మెరుగైన విండ్ పవర్ ప్యాకేజ్డ్ యూరోపియన్ టైప్ సబ్‌స్టేషన్‌ను ఎలా నిర్మిస్తుంది

వివరాలు 1: యాంటీ వైబ్రేషన్ ఇంజనీరింగ్

పవన క్షేత్రాలలో చాలా సబ్‌స్టేషన్ వైఫల్యాలు స్థిరమైన టర్బైన్ డోలనం (0.5–2 Hz) నుండి వదులైన కనెక్షన్‌లను గుర్తించాయి. మా పరిష్కారం: ప్రతి బస్‌బార్ కనెక్షన్ బోల్ట్ హెడ్ కింద బెల్లెవిల్లే డిస్క్ స్ప్రింగ్‌లను ఉపయోగిస్తుంది, భాగాలు వైబ్రేట్ అయినప్పుడు కూడా బిగింపు శక్తిని నిర్వహిస్తుంది. టెర్మినల్ బ్లాక్‌లు కేజ్-క్లాంప్ రకం (స్క్రూ-క్లాంప్ కాదు). అంతర్గత కేబుల్ సంబంధాలు స్టెయిన్లెస్ స్టీల్ లాకింగ్ పట్టీలతో భర్తీ చేయబడతాయి. ఫలితం: 5,000 గంటల అనుకరణ వైబ్రేషన్ (2g, 5–200Hz స్వీప్) తర్వాత, టార్క్ నిలుపుదల > ప్రారంభ విలువలో 90% ఉంటుంది.

వివరాలు 2: విండ్ డ్యూటీ సైకిల్ కోసం ట్రాన్స్‌ఫార్మర్ డిజైన్

ప్రామాణిక పంపిణీ ట్రాన్స్‌ఫార్మర్లు స్థిరమైన లోడ్‌లను చూస్తాయి. గాలి ట్రాన్స్‌ఫార్మర్‌లు 10 సెకన్లలోపు 0% నుండి 110% వరకు వేగవంతమైన స్వింగ్‌లను చూస్తాయి. మాపవన శక్తి ప్యాక్ చేయబడిన యూరోపియన్ రకం సబ్‌స్టేషన్4.5 MPa (వర్సెస్ ఇండస్ట్రీ స్టాండర్డ్ 2.5 MPa) యొక్క అక్షసంబంధ బిగింపు ఒత్తిడితో అధిక-షార్ట్-సర్క్యూట్-శక్తి కోర్ని ఉపయోగిస్తుంది. వైండింగ్‌లు బహుళ సమాంతర తంతువుల కంటే నిరంతరం ట్రాన్స్‌పోజ్ చేయబడిన కండక్టర్‌లు (CTC), అసమతుల్య లోడ్‌ల సమయంలో ప్రసరించే కరెంట్ నష్టాలను తొలగిస్తాయి. మేము నేరుగా LV వైండింగ్‌లో పొందుపరిచిన ఫైబర్ ఆప్టిక్ ఉష్ణోగ్రత సెన్సార్‌లను కూడా జోడిస్తాము—కేవలం టాప్ ఆయిల్ థర్మామీటర్‌లు మాత్రమే కాదు—టర్బైన్ కంట్రోలర్‌కు నిజ-సమయ హాట్‌స్పాట్ డేటాను అందజేస్తుంది.

వివరాలు 3: పెయింట్ బియాండ్ తుప్పు రక్షణ

పవన క్షేత్రాలు క్లాస్ C3 (లోతట్టు) నుండి C5-M (ఆఫ్‌షోర్) పరిసరాలలో ఉంటాయి. కట్ అంచుల వద్ద ప్రామాణిక పొడి పూత విఫలమవుతుంది. మా ప్రక్రియ:

1. ఎడ్జ్ సీలింగ్: ప్రతి లేజర్-కట్ ఎడ్జ్ పెయింటింగ్ చేయడానికి ముందు ఎపోక్సీ ఎడ్జ్ సీలర్ యొక్క పూసను అందుకుంటుంది.

2. జింక్-రిచ్ ప్రైమర్: 80μm 95% జింక్ డస్ట్ ఎపాక్సి ప్రైమర్ (త్యాగ రక్షణ).

3. ఇంటర్మీడియట్ కోటు: 100μm హై-బిల్డ్ ఎపాక్సీ.

4. టాప్‌కోట్: 80μm పాలియురేతేన్ (RAL 7035 లేత బూడిద, లేదా అనుకూలం).

మొత్తం DFT (డ్రై ఫిల్మ్ మందం) = 260μm కనిష్టంగా. సాల్ట్ స్ప్రే క్రీప్ లేకుండా 1,500 గంటల వరకు పరీక్షించబడింది (ASTM B117).

మా అడ్వాంటేజ్ vs. పోటీదారులు

పవన విద్యుత్ సబ్‌స్టేషన్‌ల కోసం లుగావో పవర్‌ను ఎందుకు ఎంచుకోవాలి?

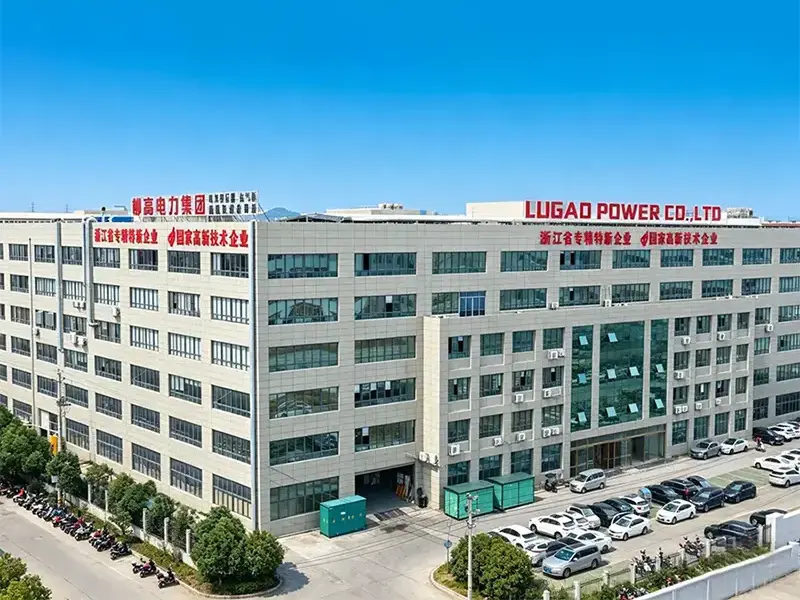

10+ సంవత్సరాల పవర్ ఎక్విప్‌మెంట్ తయారీ

అంకితమైన ట్రాన్స్‌ఫార్మర్ మరియు MV స్విచ్‌గేర్ ఇంజనీరింగ్ బృందం

1MVA నుండి 8MVA వరకు విండ్ పవర్ సబ్‌స్టేషన్ సొల్యూషన్స్

షిప్‌మెంట్‌కు ముందు ఫ్యాక్టరీ పరీక్ష

సముద్ర తీరం మరియు తీరప్రాంత పవన ప్రాజెక్ట్‌ల కోసం అనుకూలీకరించిన డిజైన్‌లు

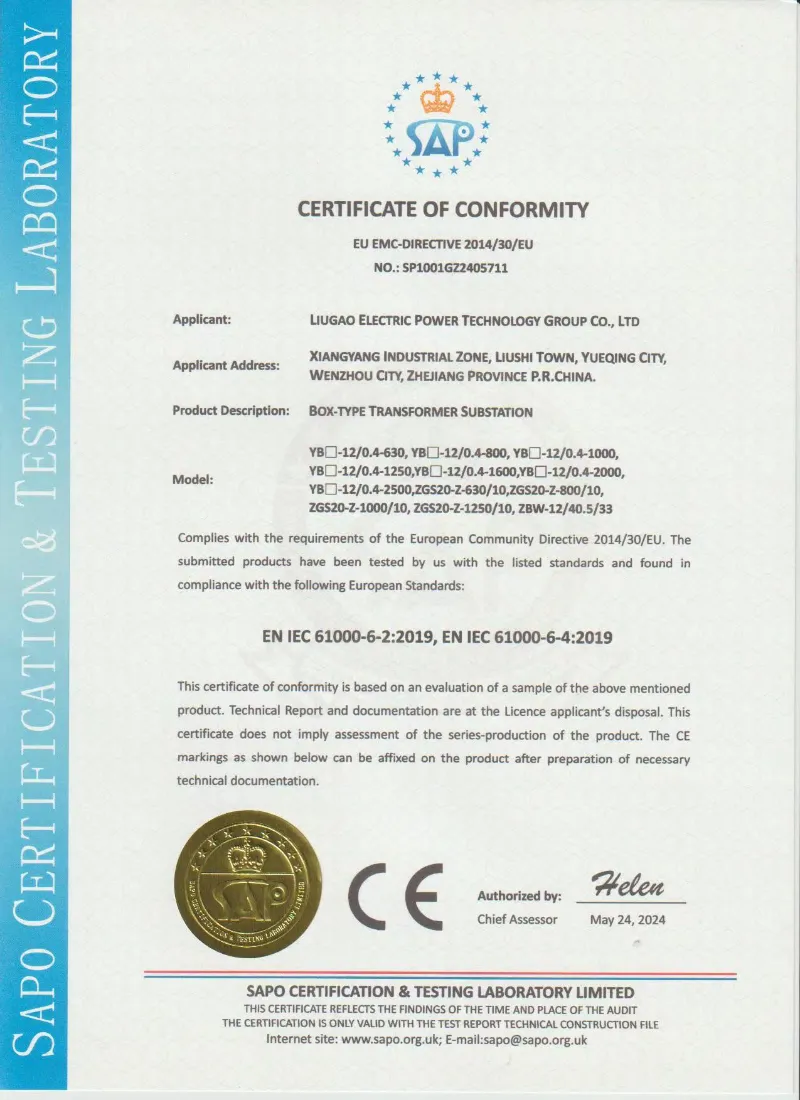

IEC-కంప్లైంట్ తయారీ మరియు పరీక్ష
