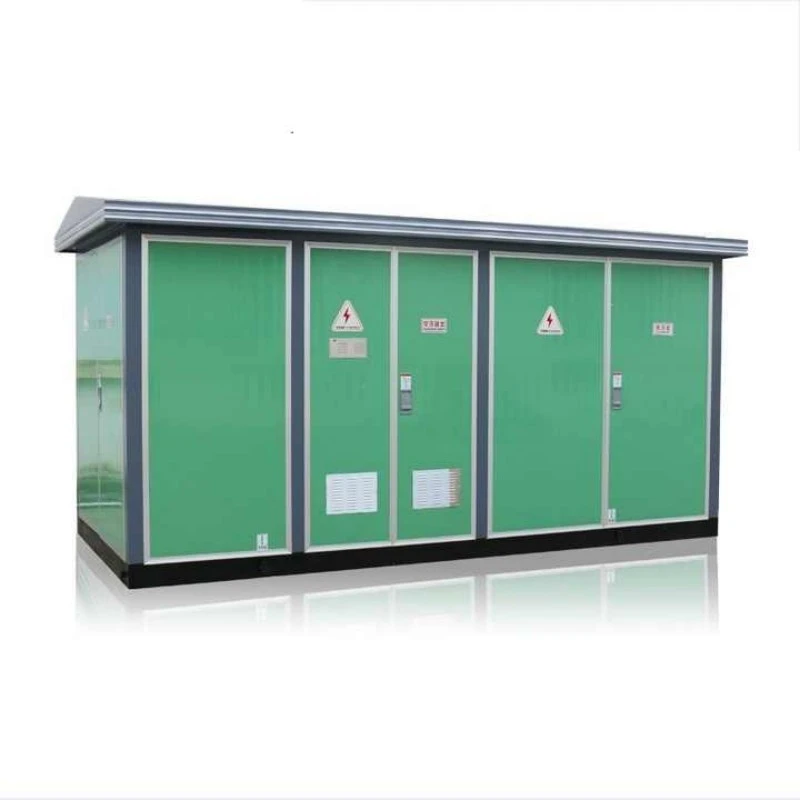

ముందుగా నిర్మించిన కాంపాక్ట్ యూరోపియన్ రకం సబ్‌స్టేషన్

ప్రీఫాబ్రికేటెడ్ కాంపాక్ట్ యూరోపియన్ రకం సబ్‌స్టేషన్ అనేది ఫ్యాక్టరీ-అసెంబుల్డ్, మూడు-ఛాంబర్ క్లోజ్డ్ పవర్ డిస్ట్రిబ్యూషన్ యూనిట్, ఇది మీడియం-వోల్టేజ్ విద్యుత్‌ను తక్కువ-వోల్టేజ్ లోడ్‌లకు స్వీకరించడానికి, మార్చడానికి మరియు పంపిణీ చేయడానికి రూపొందించబడింది. సాంప్రదాయ కాంక్రీట్-నిర్మిత సబ్‌స్టేషన్‌ల వలె కాకుండా, వారాలు ఆన్-సైట్ నిర్మాణం అవసరం, ఈ యూనిట్ కనెక్షన్ కోసం సిద్ధంగా ఉంది.

ఇది ఏమిటి?

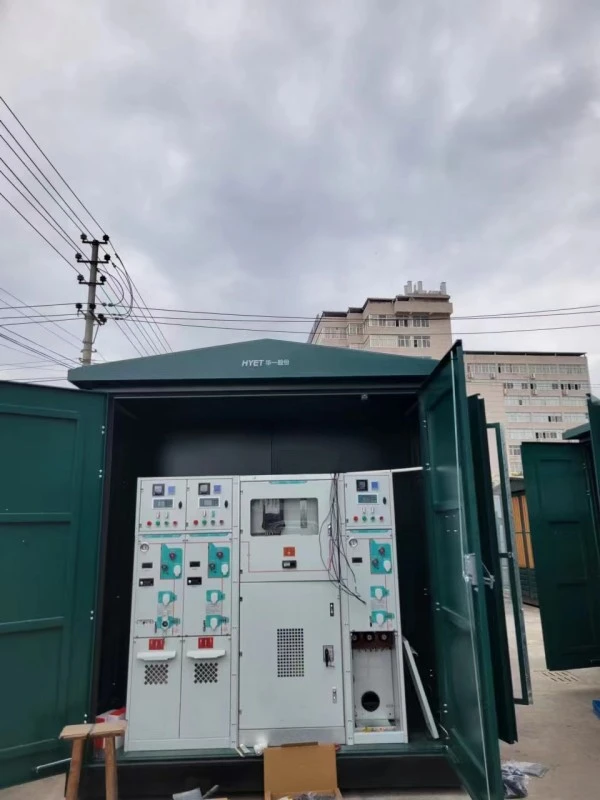

ముందుగా నిర్మించిన కాంపాక్ట్ యూరోపియన్ రకం సబ్‌స్టేషన్ (దీనిని కూడా aయూరోపియన్ బాక్స్ సబ్‌స్టేషన్) మూడు విభిన్నమైన, వేరు చేయబడిన కంపార్ట్‌మెంట్లను కలిగి ఉంటుంది:

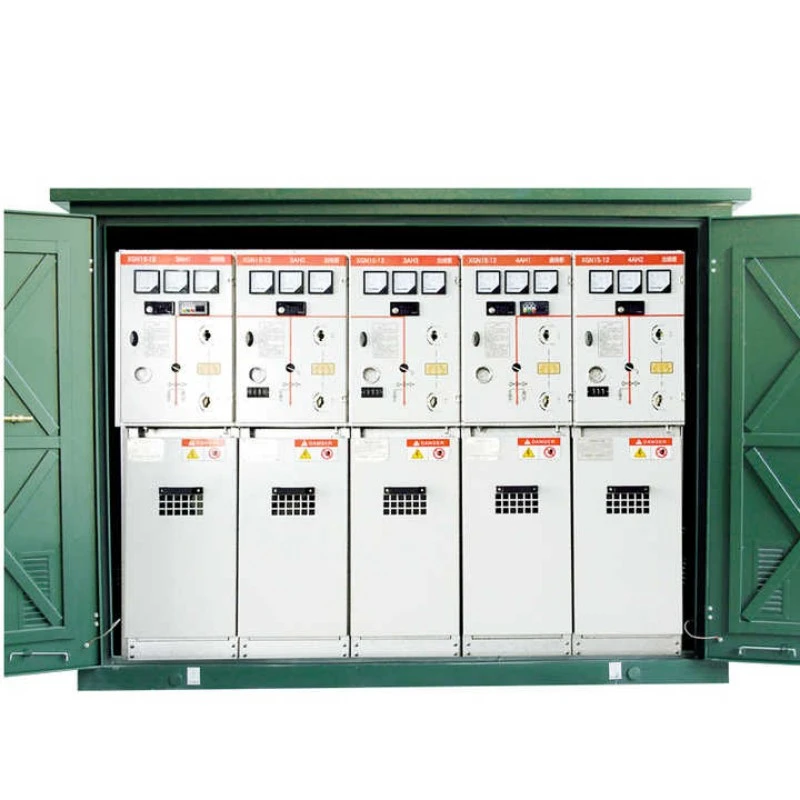

1. హై-వోల్టేజ్ (HV) కంపార్ట్మెంట్: గృహాల స్విచ్ గేర్, రక్షణ రిలేలు మరియు మీటరింగ్ పరికరాలు.

2. ట్రాన్స్‌ఫార్మర్ కంపార్ట్‌మెంట్: ఆయిల్-ఇమ్మర్జ్డ్ లేదా డ్రై-టైప్ ట్రాన్స్‌ఫార్మర్‌ని కలిగి ఉంటుంది.

3. తక్కువ-వోల్టేజ్ (LV) కంపార్ట్‌మెంట్: డిస్ట్రిబ్యూషన్ ప్యానెల్‌లు, సర్క్యూట్ బ్రేకర్లు మరియు అవుట్‌గోయింగ్ ఫీడర్‌లను కలిగి ఉంటుంది.

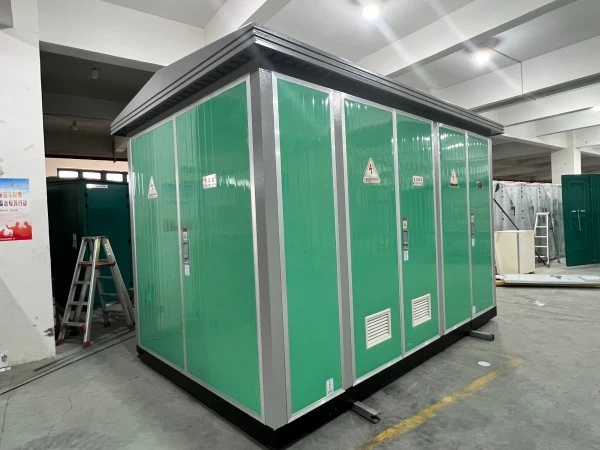

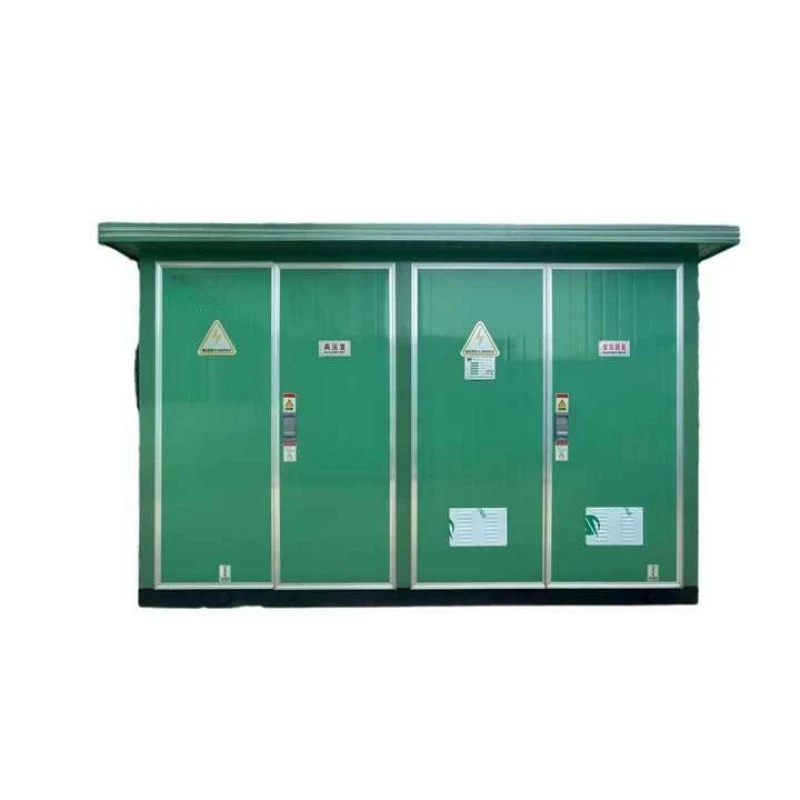

ఈ మూడు గదులు "I" లేదా "II" ఆకారంలో ఒకే, వెదర్ ప్రూఫ్ స్టీల్ లేదా కాంపోజిట్ ఎన్‌క్లోజర్‌లో అమర్చబడి ఉంటాయి. తప్పు ప్రచారం నిరోధించడానికి ప్రతి కంపార్ట్మెంట్ భౌతికంగా మెటల్ విభజనల ద్వారా వేరు చేయబడుతుంది.

అది ఏమి చేయగలదు?

ఈ పరికరం మూడు ప్రధాన విధులను నిర్వహిస్తుంది:

1. స్టెప్-డౌన్ వోల్టేజ్ కన్వర్షన్: ఇన్‌కమింగ్ మీడియం వోల్టేజ్ (6kV, 10kV, 20kV, 35kV)ని ఉపయోగించగల తక్కువ వోల్టేజ్ (400V, 230V)గా మారుస్తుంది.

2. రక్షణ మరియు ఐసోలేషన్: ఫ్యూజులు లేదా సర్క్యూట్ బ్రేకర్ల ద్వారా ఫాల్టెడ్ సర్క్యూట్‌లను ఆటోమేటిక్‌గా వేరుచేస్తుంది, దిగువ ఆస్తులను రక్షిస్తుంది.

3. లోడ్ మేనేజ్‌మెంట్: మల్టిపుల్ అవుట్‌గోయింగ్ సర్క్యూట్‌లకు పవర్‌ను పంపిణీ చేస్తుంది, సెలెక్టివ్ స్విచింగ్, మీటరింగ్ మరియు మానిటరింగ్‌ని ఎనేబుల్ చేస్తుంది.

ప్రిఫ్యాబ్రికేటెడ్ కాంపాక్ట్ యూరోపియన్ రకం సబ్‌స్టేషన్ ముందుగా వైర్డు చేయబడి, ఫ్యాక్టరీలో పరీక్షించబడినందున, ఇది క్లిష్టమైన ఆన్-సైట్ వైరింగ్ లోపాలను తొలగిస్తుంది. ఇది రెసిడెన్షియల్ బ్లాక్‌లు, ఫ్యాక్టరీలు, సోలార్ ఫామ్‌లు మరియు EV ఛార్జింగ్ స్టేషన్లలో తుది విద్యుత్ పంపిణీకి నాడీ కేంద్రంగా పనిచేస్తుంది.

ఉత్పత్తి ప్రయోజనాలు

మీరు లుగావో పవర్ నుండి ప్రీఫాబ్రికేటెడ్ కాంపాక్ట్ యూరోపియన్ రకం సబ్‌స్టేషన్‌ను ఎంచుకున్నప్పుడు, మీరు సంప్రదాయ సబ్‌స్టేషన్‌లు మరియు అమెరికన్-రకం ప్రత్యామ్నాయాల కంటే ఐదు విభిన్నమైన పోటీ ప్రయోజనాలను పొందుతారు.

ప్రయోజనం 1: ఉన్నతమైన సిబ్బంది భద్రత

మూడు-కంపార్ట్‌మెంట్ "కంపార్ట్‌మెంటలైజ్డ్" డిజైన్ ఏదైనా నిజమైన ప్రిఫ్యాబ్రికేటెడ్ కాంపాక్ట్ యూరోపియన్ రకం సబ్‌స్టేషన్ యొక్క ముఖ్య లక్షణం. ప్రతి విభాగం మెకానికల్ మరియు ఎలక్ట్రికల్ ఇంటర్‌లాక్‌లతో పూర్తిగా ఇంటర్‌లాక్ చేయబడింది. ఉదాహరణకు, ప్రధాన బ్రేకర్ ఆఫ్‌లో ఉంటే తప్ప LV తలుపు తెరవదు; ఎర్తింగ్ స్విచ్ మూసివేయబడితే తప్ప HV తలుపు తెరవదు. ఈ సీక్వెన్షియల్ సేఫ్టీ లాజిక్ లైవ్-ఫ్రంట్ ఎక్స్‌పోజర్‌ను నిరోధిస్తుంది, ఆపరేటర్‌లకు ఆర్క్-ఫ్లాష్ రిస్క్‌లను బాగా తగ్గిస్తుంది. అమెరికన్-రకం సబ్‌స్టేషన్లు, దీనికి విరుద్ధంగా, ఫ్యూజ్ రీప్లేస్‌మెంట్ సమయంలో తరచుగా ప్రత్యక్ష భాగాలను బహిర్గతం చేస్తాయి.

ప్రయోజనం 2: అంతరాయం లేని విద్యుత్ సరఫరా సామర్థ్యం

ఫ్యూజ్‌ని మార్చడానికి మొత్తం ట్రాన్స్‌ఫార్మర్‌ని శక్తివంతం చేయాల్సిన అమెరికన్-రకం యూనిట్‌ల వలె కాకుండా, మా ప్రిఫ్యాబ్రికేటెడ్ కాంపాక్ట్ యూరోపియన్ రకం సబ్‌స్టేషన్ స్వతంత్ర నిర్వహణను అనుమతిస్తుంది. HV వైపు ప్రత్యక్షంగా ఉన్నప్పుడు మీరు మీటర్ రీడింగ్ కోసం LV కంపార్ట్‌మెంట్‌ను తెరవవచ్చు. మరింత అధునాతన సంస్కరణలు లూప్-స్విచింగ్ RMU (రింగ్ మెయిన్ యూనిట్)ను కలిగి ఉంటాయి, ఇది అప్‌స్ట్రీమ్ ఫాల్ట్‌ల సమయంలో కూడా డౌన్‌స్ట్రీమ్ కస్టమర్‌లకు శక్తిని నిర్వహించే "టూ-ఇన్, టూ-అవుట్" కాన్ఫిగరేషన్‌ను ఎనేబుల్ చేస్తుంది. ఇది ఆసుపత్రులు మరియు డేటా సెంటర్‌లకు ఎంతో అవసరం.

అడ్వాంటేజ్ 3: అద్భుతమైన థర్మల్ మేనేజ్‌మెంట్

ప్రతి ట్రాన్స్‌ఫార్మర్ కంపార్ట్‌మెంట్‌లో ఫోర్స్‌డ్ వెంటిలేషన్ (ఆటోమేటిక్ థర్మోస్టాటిక్ కంట్రోల్డ్ ఫ్యాన్‌లు) మరియు సహజ ప్రసరణ లౌవర్‌లు ఉంటాయి. భౌతిక విభజన అంటే ట్రాన్స్ఫార్మర్ ద్వారా ఉత్పత్తి చేయబడిన వేడి HV కంపార్ట్మెంట్లో సున్నితమైన ఎలక్ట్రానిక్ రిలేలను ప్రభావితం చేయదు. వేసవి పీక్ లోడ్‌ల సమయంలో అంతర్గత ఉష్ణోగ్రత 15-20°C కంటే తక్కువగా ఉంటుందని మా పరీక్షలు చూపిస్తున్నాయి, ఇది నేరుగా ఇన్సులేషన్ జీవితాన్ని పొడిగిస్తుంది.

అడ్వాంటేజ్ 4: ఎక్స్‌ట్రీమ్ ఎన్విరాన్‌మెంటల్ అడాప్టబిలిటీ

IP54 కనిష్టంగా నిర్మించబడింది (దుమ్ము-బిగుతుగా మరియు నీటి జెట్‌ల నుండి రక్షించబడింది), ఆవరణ ఉప్పు స్ప్రే, ఇసుక తుఫానులు మరియు భారీ వర్షాన్ని తట్టుకుంటుంది. 40 మిమీ ఎయిర్ గ్యాప్ ప్లస్ యాంటీ-కండెన్సేషన్ హీటర్లు అంతర్గత తేమను నిరోధిస్తాయి. ఆపరేటింగ్ పరిధి: -40°C నుండి +55°C. ఈ పటిష్టత కారణంగా కోస్టల్ విండ్ ఫామ్‌లు మరియు ఎడారి సౌర ప్రాజెక్టులకు ప్రీఫాబ్రికేటెడ్ కాంపాక్ట్ యూరోపియన్ రకం సబ్‌స్టేషన్ డిఫాల్ట్ ఎంపిక.

ప్రయోజనం 5: యాజమాన్యం యొక్క తక్కువ మొత్తం ఖర్చు (TCO)

ప్రారంభ కొనుగోలు ధర పోల్చదగిన అమెరికన్-రకం యూనిట్ కంటే 15-20% ఎక్కువగా ఉండవచ్చు, కానీ 20 సంవత్సరాలలో TCO 30% తక్కువగా ఉంటుంది. ఎందుకు? యూరోపియన్-రకం యూనిట్లు మార్చగల, మాడ్యులర్ భాగాలను కలిగి ఉంటాయి (మీరు ఒక తప్పు ఫ్యూజ్‌ను మాత్రమే మారుస్తారు, మొత్తం బస్‌బార్‌ను కాదు). ఆయిల్ కంటైన్‌మెంట్ సంప్‌లు నేల కాలుష్యం జరిమానాలను నిరోధిస్తాయి. కనీస సివిల్ వర్క్స్ (కేవలం ఫ్లాట్ కాంక్రీట్ ప్యాడ్) కాంక్రీట్ గదిని నిర్మించడం వల్ల ఇన్‌స్టాలేషన్ లేబర్‌లో యూనిట్‌కు $5,000–$10,000 ఆదా అవుతుంది.

ఉత్పత్తి లక్షణాలు

మా ప్రిఫ్యాబ్రికేటెడ్ కాంపాక్ట్ యూరోపియన్ రకం సబ్‌స్టేషన్ యొక్క నిర్దిష్ట ఇంజనీరింగ్ లక్షణాలు క్రింద ఉన్నాయి:

ఉత్పత్తి వివరాలు

లుగావో పవర్ మా ISO 9001-సర్టిఫైడ్ 25,000m² ఫ్యాక్టరీలో ప్రతి ప్రీఫాబ్రికేటెడ్ కాంపాక్ట్ యూరోపియన్ రకం సబ్‌స్టేషన్‌ను తయారు చేస్తుంది. మా నాణ్యతను వేరు చేసే కీలకమైన ఉత్పత్తి వివరాలు దిగువన ఉన్నాయి.

మెటీరియల్ ఎంపిక

ఉక్కు: దిగుమతి చేయబడిన DX51D+Z275 గాల్వనైజ్డ్ స్టీల్, CNC టరట్ పంచ్ (టాలరెన్స్ ±0.2mm)పై కత్తిరించబడింది మరియు వంగి ఉంటుంది.

GRP (గ్లాస్ రీన్‌ఫోర్స్డ్ పాలిస్టర్): తీరప్రాంత ఆర్డర్‌ల కోసం అందించబడింది - జీరో తుప్పు, కానీ అధిక ధర. ఫైర్ రిటార్డెంట్ క్లాస్ VO (UL94).

ట్రాన్స్ఫార్మర్ కోర్: నిరాకార మెటల్ లేదా CRGO సిలికాన్ స్టీల్ (M5 గ్రేడ్, 0.23mm మందం). ప్రామాణిక ఉక్కుతో పోలిస్తే నో-లోడ్ నష్టం 70% తగ్గింది.

అసెంబ్లీ ప్రక్రియ

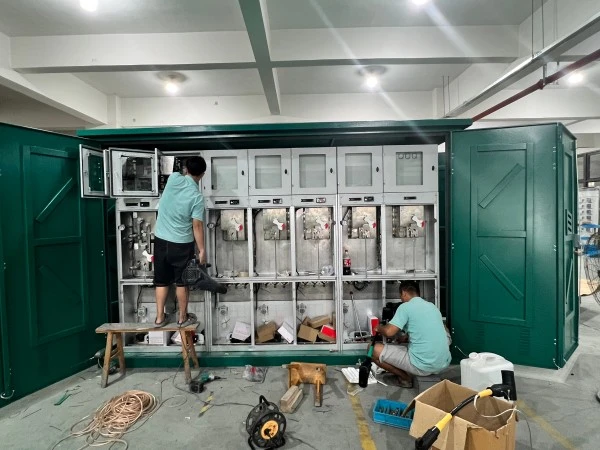

కంపార్ట్మెంట్ ఫాబ్రికేషన్: HV, ట్రాన్స్ఫార్మర్ మరియు LV విభాగాల కోసం ప్రత్యేక వెల్డింగ్ జిగ్స్. ప్రతి కంపార్ట్‌మెంట్ సబ్బు ద్రావణంతో లీక్-పరీక్షించబడుతుంది (చమురు నిల్వ కోసం).

పెయింటింగ్: ప్రీట్రీట్‌మెంట్ (డిగ్రేసింగ్, ఫాస్ఫేటింగ్) → ఎపోక్సీ ప్రైమర్ (80μm) → పాలిస్టర్ టాప్‌కోట్ (70μm). సాల్ట్ స్ప్రే పరీక్ష: క్రీపేజ్ లేకుండా 720 గంటలు.

అంతర్గత వైరింగ్: హాలోజన్ లేని, 90°C-రేటెడ్ కాపర్ కేబుల్స్, హెక్స్ డైస్‌తో క్రింప్డ్ (పుల్ అవుట్ టెస్ట్>200N). అన్ని టెర్మినల్స్ హీట్-ష్రింక్ మార్కర్లతో లేబుల్ చేయబడ్డాయి.

ట్రాన్స్‌ఫార్మర్ ఇన్‌స్టాలేషన్: ఆయిల్‌తో నిండిన ట్రాన్స్‌ఫార్మర్లు వాక్యూమ్ డ్రైయింగ్‌కు గురవుతాయి (అవశేష తేమ <0.5%). డ్రై-టైప్ ట్రాన్స్‌ఫార్మర్లు వాక్యూమ్ ప్రెజర్ (VPI) కింద రెండుసార్లు కలిపి ఉంటాయి.

నాణ్యత నియంత్రణ తనిఖీలు

1. విద్యుద్వాహక పరీక్ష: HV వైపు 28kV/1min; LV వైపు 3kV/1min.

2. హీట్ రన్: 8 గంటల పాటు 40°C పరిసరాలలో పూర్తి లోడ్; ఉష్ణోగ్రత పెరుగుదల 12 PT100 సెన్సార్ల ద్వారా పర్యవేక్షించబడుతుంది.

3. IP పరీక్ష: 8 గంటల పాటు డస్ట్ ఛాంబర్, తర్వాత వాటర్ జెట్ టెస్ట్ (100 లీటర్లు/నిమిషానికి 12.5 మిమీ నాజిల్).

4. ఫంక్షనల్ ఇంటర్‌లాక్ పరీక్ష: ప్రతి స్విచ్‌లో 50 ఓపెన్-క్లోజ్ సైకిల్స్.

అనుకూలీకరణ ఎంపికలు

1. రంగు: RAL 7035 (లేత బూడిద) ప్రమాణం; అభ్యర్థనపై ఏదైనా RAL కోడ్ (+15 రోజుల ప్రధాన సమయం).

2. కేబుల్ ఎంట్రీ: దిగువ (ప్లింత్ ద్వారా) లేదా వైపు (గ్రంధి ప్లేట్లు).

3. స్మార్ట్ ఫీచర్లు: 4G/WiFi ద్వారా IoT-ప్రారంభించబడిన రిమోట్ పర్యవేక్షణ (ప్రస్తుత, వోల్టేజ్, టెంప్, డోర్ స్థితి).

ప్యాకేజింగ్, షిప్పింగ్, వారంటీ

ప్యాకేజింగ్ & షిప్పింగ్

ప్రతి ప్రిఫ్యాబ్రికేటెడ్ కాంపాక్ట్ యూరోపియన్ రకం సబ్‌స్టేషన్ నాలుగు అంతర్నిర్మిత లిఫ్టింగ్ లగ్‌లను (2× స్థూల బరువుకు పరీక్షించబడింది) ఉపయోగించి ఎత్తబడుతుంది. ప్యాకేజింగ్ విధానం:

● ఇంటీరియర్: రవాణా తేమను గ్రహించడానికి ప్రతి కంపార్ట్‌మెంట్ లోపల ఉంచిన సిలికా జెల్ డెసికాంట్ ప్యాక్‌లు (2కిలోలు).

● కేబుల్ ఎంట్రీలు: ప్లాస్టిక్ క్యాప్స్ మరియు సెల్ఫ్ వల్కనైజింగ్ టేప్‌తో సీలు చేయబడింది.

● వెలుపలి భాగం: VCI (ఆవిరి తుప్పు నిరోధకం) ఫిల్మ్‌తో స్ట్రెచ్-ర్యాప్ చేయబడింది, ఆపై భారీ-డ్యూటీ వాటర్‌ప్రూఫ్ టార్పాలిన్‌తో కప్పబడి ఉంటుంది.

● క్రేటింగ్: స్టీల్ షిప్పింగ్ స్కిడ్‌పై బోల్ట్ చేయబడింది (ఫోర్క్‌లిఫ్ట్ పాకెట్‌ల కోసం 1200 మిమీ ఎత్తు). కార్నర్ ప్రొటెక్టర్లు మరియు స్ట్రాపింగ్ బ్యాండ్‌లు.

ప్రధాన సమయం: ప్రామాణిక 630kVA యూనిట్ కోసం 25 పని రోజులు; అనుకూల ఆర్డర్‌ల కోసం 35 రోజులు (స్మార్ట్ మీటరింగ్‌తో సహా).

వారంటీ & అమ్మకాల తర్వాత

వారంటీ వ్యవధి: కమీషన్ చేసిన తేదీ నుండి 12 నెలలు లేదా షిప్‌మెంట్ నుండి 14 నెలలు (ఏదైతే ముందుగా వస్తుంది).

కవరేజ్: మెటీరియల్స్ లేదా వర్క్‌మెన్‌షిప్‌లోని అన్ని తయారీ లోపాలు. పిడుగులు, వరదలు, నేమ్‌ప్లేట్‌కు మించి ఓవర్‌లోడ్ చేయడం లేదా అనధికారిక సవరణల వల్ల కలిగే నష్టాన్ని కవర్ చేయదు.
