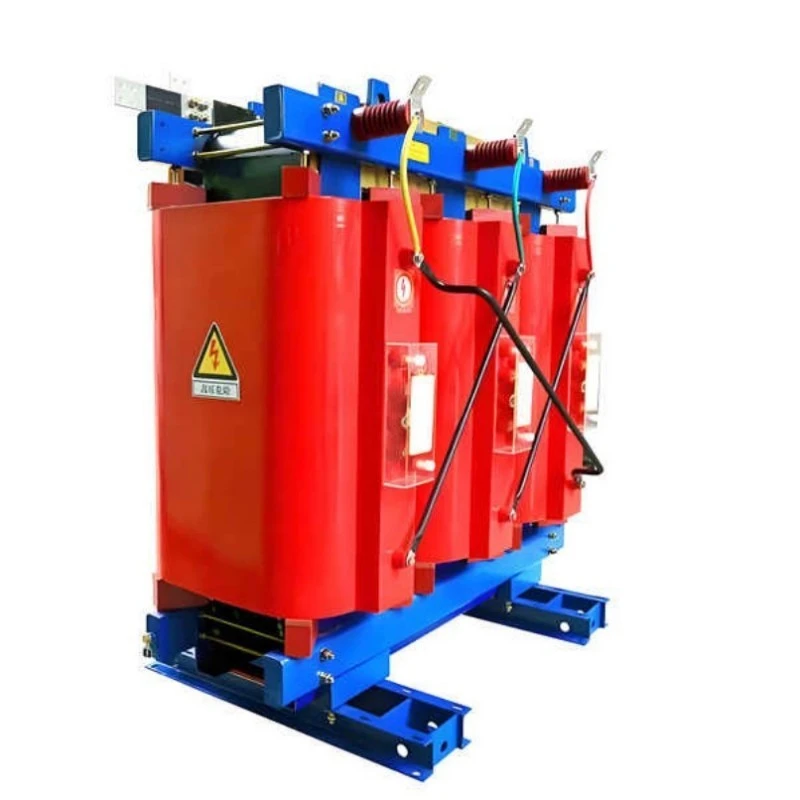

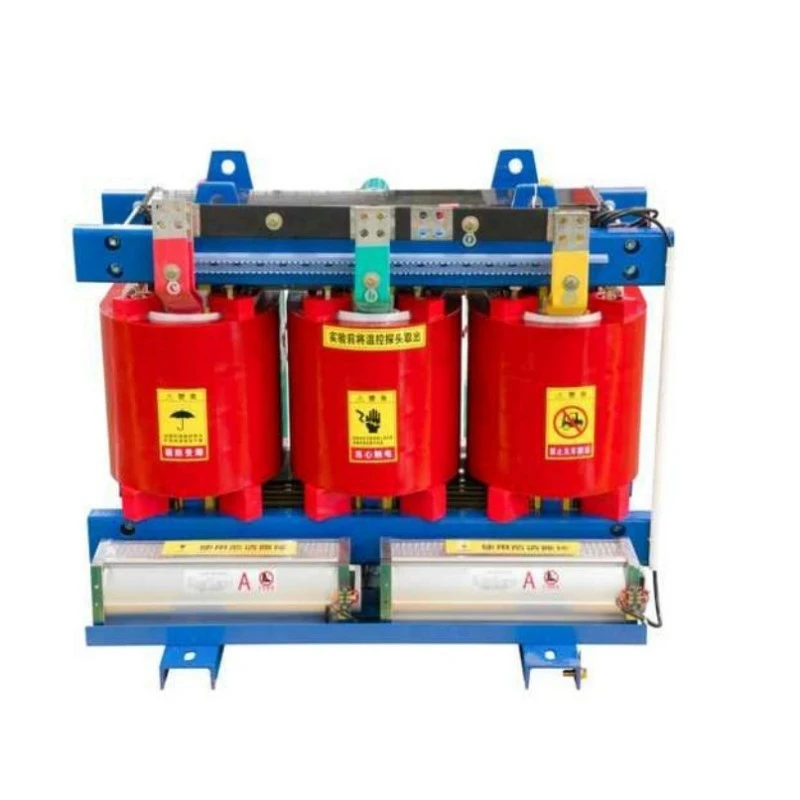

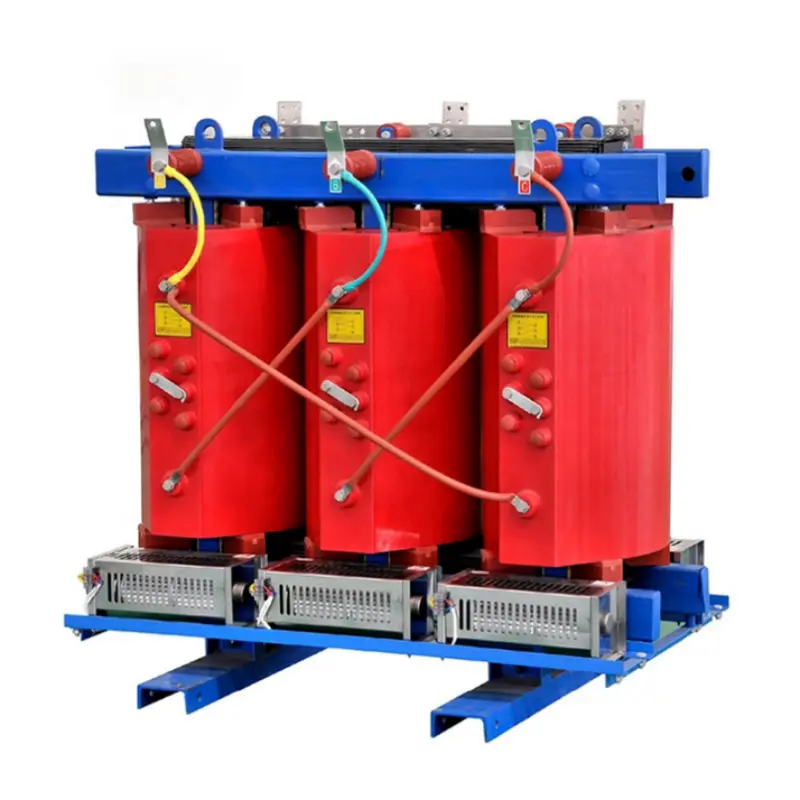

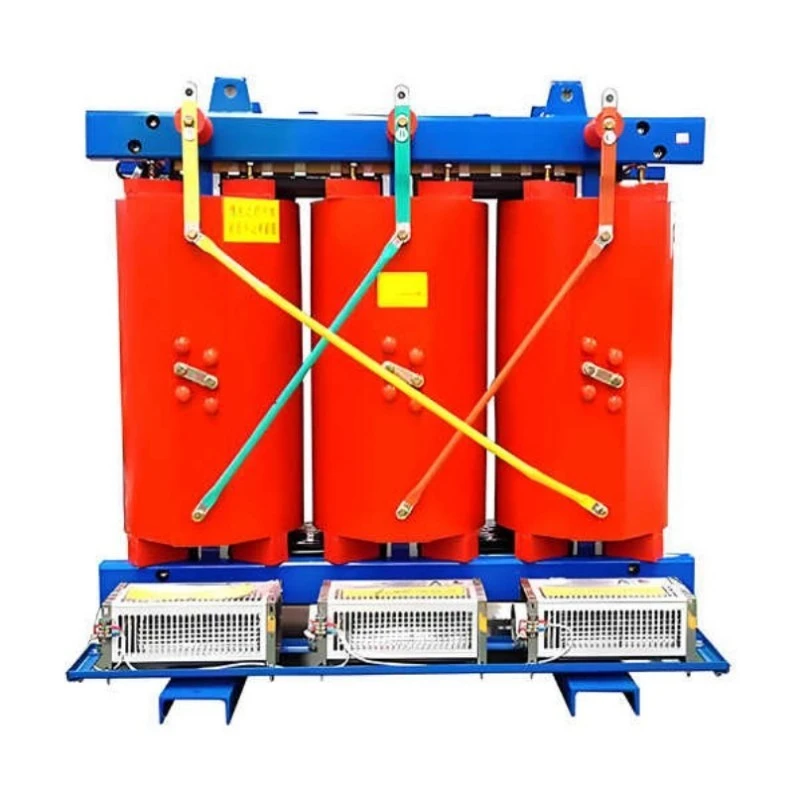

త్రీ ఫేజ్ ప్యాడ్ మౌంటెడ్ ఆటో ఐసోలేషన్ డ్రై టైప్ ట్రాన్స్‌ఫార్మర్

Lugao Power Co., Ltd. భూ-స్థాయి విద్యుత్ పంపిణీ భవిష్యత్తును అందిస్తుంది. మీరు మా త్రీ ఫేజ్ ప్యాడ్ మౌంటెడ్ ఆటో ఐసోలేషన్ డ్రై టైప్ ట్రాన్స్‌ఫార్మర్‌ని కొనుగోలు చేసినప్పుడు, మీరు సంపూర్ణ విద్యుత్ భద్రత మరియు కార్యాచరణ నిశ్శబ్దంలో పెట్టుబడి పెడుతున్నారు. బహిరంగ వాణిజ్య మరియు పారిశ్రామిక అనువర్తనాల కోసం రూపొందించబడిన ఈ యూనిట్ హార్మోనిక్స్ మరియు సర్జ్‌ల నుండి సున్నితమైన లోడ్‌లను రక్షించడానికి ఆటో-ఐసోలేషన్ టెక్నాలజీని మిళితం చేస్తుంది. 100% కాపర్ గాయం కోర్ మరియు ఎకో-ఫ్రెండ్లీ డ్రై-టైప్ రెసిన్‌తో, ఇది చమురుతో నిండిన యూనిట్లతో సంబంధం ఉన్న అగ్ని ప్రమాదాలను తొలగిస్తుంది.

విచారణ పంపండి

ఉత్పత్తి వివరణ

త్రీ ఫేజ్ ప్యాడ్ మౌంటెడ్ ఆటో ఐసోలేషన్ డ్రై టైప్ ట్రాన్స్‌ఫార్మర్ అంటే ఏమిటి? కంచెతో కూడిన ఎన్‌క్లోజర్ మరియు ఫ్లూయిడ్ కంటైన్‌మెంట్ అవసరమయ్యే సాంప్రదాయ చమురుతో నిండిన ట్రాన్స్‌ఫార్మర్‌ల వలె కాకుండా, ఈ యూనిట్ ఒక కాంక్రీట్ ప్యాడ్‌పై నేరుగా మౌంట్ చేయబడిన స్వీయ-చల్లబడిన, స్థిరమైన పరికరం. ఇది రెండు కీలకమైన విధులను అందిస్తుంది: వోల్టేజ్ నియంత్రణ కోసం ఆటో-ట్రాన్స్‌ఫర్మేషన్ (స్టెప్పింగ్ అప్ లేదా డౌన్) మరియు ఇన్‌పుట్ మరియు అవుట్‌పుట్ మధ్య గాల్వానిక్ అవరోధాన్ని సృష్టించడానికి ఐసోలేషన్.

పునరుత్పాదక శక్తి, డేటా కేంద్రాలు మరియు పారిశ్రామిక ఆటోమేషన్ సందర్భంలో, ఈ పరికరం నాయిస్ ఫిల్టర్‌గా పనిచేస్తుంది. ఇది డర్టీ పవర్‌ను శుభ్రపరుస్తుంది, అవసరమైన చోట న్యూట్రల్-టు-గ్రౌండ్ బాండ్‌లను తొలగిస్తుంది మరియు సాధారణ మోడ్ శబ్దం తిరస్కరణను అందిస్తుంది. "ప్యాడ్ మౌంటెడ్" డిజైన్ అంటే ఇది గ్రౌండ్-లెవల్ ప్యాడ్‌పై సురక్షితంగా కూర్చుని, సులభంగా యాక్సెస్ చేయగలిగినప్పటికీ భద్రత కోసం లాక్ చేయగలదు. మా త్రీ ఫేజ్ ప్యాడ్ మౌంటెడ్ ఆటో ఐసోలేషన్ డ్రై టైప్ ట్రాన్స్‌ఫార్మర్‌ని ఎంచుకోవడం ద్వారా, మీరు "ప్లగ్-అండ్-ప్లే" సొల్యూషన్‌ను ఎంచుకుంటున్నారు, ఇది వాల్ట్‌లు లేదా ఆయిల్ కంటైన్‌మెంట్ పిట్‌ల అవసరాన్ని తొలగించడం ద్వారా ఇన్‌స్టాలేషన్ సమయాన్ని తగ్గిస్తుంది.

ఉత్పత్తి పరామితి (స్పెసిఫికేషన్)

ప్రధాన సాంకేతిక పారామీటర్లు
రేట్ చేయబడింది కెపాసిటీ (kVA)	అధిక ఒత్తిడి కలయిక			కలపడం సమూహం ప్రమాణం సంఖ్య	నష్టం(kw)		లోడ్ లేదు ప్రస్తుత (96)	పొట్టి సర్క్యూట్ నిరోధం (%)	శరీరం బరువు (కిలోలు)	బరువు తో షెల్ (కిలోలు)
రేట్ చేయబడింది కెపాసిటీ (kVA)	అధిక ఒత్తిడి (కెవి)	అధిక వోల్టేజ్ ట్యాప్ పరిధి%	తక్కువ ఒత్తిడి (కెవి)	కలపడం సమూహం ప్రమాణం సంఖ్య	లోడ్ చేయండి	లోడ్ లేదు	లోడ్ లేదు ప్రస్తుత (96)	పొట్టి సర్క్యూట్ నిరోధం (%)	శరీరం బరువు (కిలోలు)	బరువు తో షెల్ (కిలోలు)
50	20,22 24/10 11,12	±5% ±2×2.5%	0.4	డైన్11	1.23	0.3	2.3	6	490	580
100					1.98	0.47	1.9		570	680
160					2.46	0.58	1.7		640	750
200					2.93	0.64	1.6		775	890
250					3.4	0.73	1.5		895	1030
315					4.06	0.84	1.4		1100	1250
400					4.82	1.0	1.3		1200	1350
500					5.76	1.17	1.3		1460	1610
630					6.8	1.32	1.2		1680	1840
800					8.22	1.52	1.1		1800	1980
1000					9.73	1.79	1.0		2160	2310
1250					11.48	2.06	1.0		2520	2720
1600					13.79	2.41	0.9		3075	3300
2000					16.29	2.8	0.9		3670	3900
2500					19.27	3.34	0.8		4420	4670
3150									5310	5580

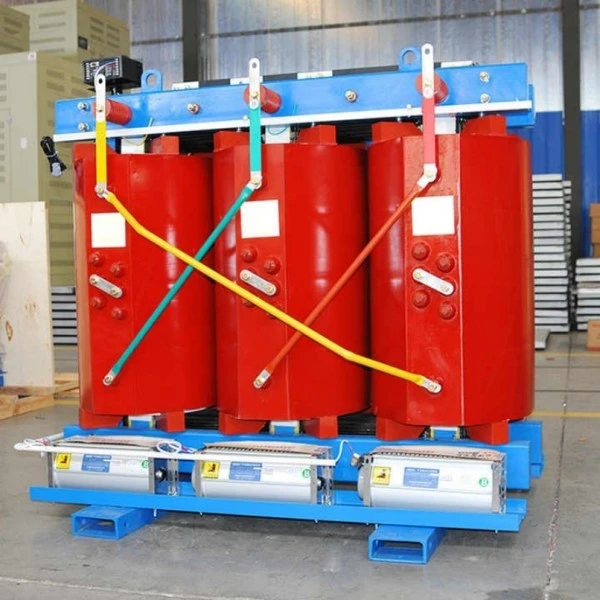

Three Phase Pad Mounted Auto Isolation Dry Type Transformer

ఉత్పత్తి ఫీచర్ మరియు అప్లికేషన్

దిత్రీ ఫేజ్ ప్యాడ్ మౌంటెడ్ ఆటో ఐసోలేషన్ డ్రై టైప్ ట్రాన్స్‌ఫార్మర్అధిక-బల నిర్మాణం మరియు విద్యుత్ పనితీరు ద్వారా తనను తాను వేరు చేస్తుంది. తేమ మరియు ధూళి ఆందోళన కలిగించే బహిరంగ వాతావరణాల కోసం ఈ యూనిట్ ప్రత్యేకంగా ఆప్టిమైజ్ చేయబడింది.

ముఖ్య లక్షణాలు:

1. ఆటో-ఐసోలేషన్ హైబ్రిడ్: సెన్సిటివ్ ఎలక్ట్రానిక్స్ కోసం పూర్తి ఐసోలేషన్‌ను కొనసాగిస్తూ ఆటోట్రాన్స్‌ఫార్మర్ భాగాల కోసం kVA పరిమాణ అవసరాలను తగ్గిస్తుంది.

2. ఎకో-ఫ్రెండ్లీ: జీరో ఆయిల్ స్పిల్ రిస్క్, ఇది పర్యావరణ సున్నిత ప్రాంతాలకు (నీటి రిజర్వాయర్లు లేదా నివాస సముదాయాలకు సమీపంలో) అనువైనదిగా చేస్తుంది.

3. తక్కువ నాయిస్: ఆపరేటింగ్ సౌండ్ లెవెల్స్ 55dB కంటే తక్కువగా ఉంచబడతాయి, ఇది నాయిస్-నిరోధిత జోన్‌లలో నిశ్శబ్ద ఆపరేషన్‌ను నిర్ధారిస్తుంది.

4. అధిక BIL రేటింగ్‌లు: మెరుపు దాడుల నుండి వచ్చే ప్రేరణలను తట్టుకుంటుంది, గ్రిడ్ స్థితిస్థాపకతను నిర్ధారిస్తుంది.

Q&A: మీ ప్రాజెక్ట్ కోసం ఈ నిర్దిష్ట డిజైన్‌ను ఎందుకు ఎంచుకోవాలి?

ప్ర: నేను ఎలక్ట్రికల్ కాంట్రాక్టర్‌ని. నేను భవనంలో ప్రామాణిక పొడి-రకం బదులుగా ప్యాడ్-మౌంటెడ్ యూనిట్‌ను ఎందుకు పేర్కొనాలి?

A: భద్రత మరియు స్థలం. ఒక ప్రామాణిక పొడి-రకం తరచుగా ఇండోర్ ఉపయోగం కోసం. మా త్రీ ఫేజ్ ప్యాడ్ మౌంటెడ్ ఆటో ఐసోలేషన్ డ్రై టైప్ ట్రాన్స్‌ఫార్మర్ ప్రత్యేకంగా అవుట్‌డోర్ స్లాబ్ మౌంటు కోసం రూపొందించబడిన NEMA 3R వెదర్ ప్రూఫ్ ఎన్‌క్లోజర్‌ను కలిగి ఉంది. ఇది ట్రాన్స్‌ఫార్మర్‌ను బయటికి తరలించడానికి మిమ్మల్ని అనుమతిస్తుంది, మీ సౌకర్యం లోపల విలువైన రియల్ ఎస్టేట్‌ను ఖాళీ చేస్తుంది మరియు అంకితమైన ఫైర్-రేటెడ్ ట్రాన్స్‌ఫార్మర్ గది అవసరాన్ని తొలగిస్తుంది. ఇంకా, "ఆటో-ఐసోలేషన్" ఫీచర్ మీకు వోల్టేజ్ సర్దుబాటు మరియు పవర్ కండిషనింగ్ కోసం రెండు వేర్వేరు యూనిట్లు అవసరం లేదని నిర్ధారిస్తుంది.

ప్ర: ఈ ట్రాన్స్‌ఫార్మర్ హార్మోనిక్ వక్రీకరణ నుండి కాపాడుతుందా?

జ: అవును. మా త్రీ ఫేజ్ ప్యాడ్ మౌంటెడ్ ఆటో ఐసోలేషన్ డ్రై టైప్ ట్రాన్స్‌ఫార్మర్ యొక్క "ఐసోలేషన్" అంశం ఇక్కడ కీలకం. ప్రాథమిక మరియు ద్వితీయ వైండింగ్‌లను భౌతికంగా వేరు చేయడం ద్వారా (ప్రామాణిక ఆటోట్రాన్స్‌ఫార్మర్ కాకుండా), మేము జీరో-సీక్వెన్స్ కరెంట్‌ల (ట్రిపుల్ హార్మోనిక్స్) కోసం అధిక-ఇంపెడెన్స్ మార్గాన్ని సృష్టిస్తాము. ఇది లోడ్ వైపు నాన్-లీనియర్ లోడ్‌ల ద్వారా (VFDలు లేదా ఛార్జర్‌లు వంటివి) ఉత్పత్తి చేయబడిన హార్మోనిక్స్‌ను సమర్థవంతంగా ట్రాప్ చేస్తుంది, వాటిని తిరిగి ప్రతిబింబించకుండా మరియు యుటిలిటీ సరఫరాను వక్రీకరించకుండా నిరోధిస్తుంది.

ప్ర: నేను ఈ యూనిట్‌ని బ్యాక్‌ఫీడ్ చేయవచ్చా?

A: సాంకేతికంగా సాధ్యమైనప్పటికీ, మమ్మల్ని సంప్రదించకుండా ప్రామాణిక యూనిట్‌ను బ్యాక్‌ఫీడ్ చేయమని మేము సిఫార్సు చేయము. మీ అప్లికేషన్‌కు రివర్స్ ఫీడ్ అవసరమైతే (ఉదా., జెనరేటర్ స్టెప్-అప్ కోసం), లుగావో పవర్ కోర్ సంతృప్తతను నిరోధించడానికి రివర్స్ ఫీడ్ ఆపరేషన్ కోసం ప్రత్యేకంగా ట్యాప్ కాన్ఫిగరేషన్ మరియు ఫ్లక్స్ డెన్సిటీని అనుకూలీకరించవచ్చు.

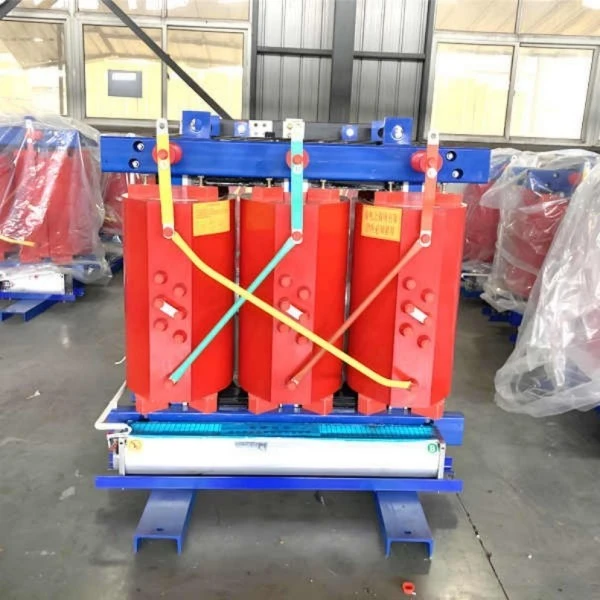

Three Phase Pad Mounted Auto Isolation Dry Type Transformer

ఉత్పత్తి వివరాలు & నాణ్యత హామీ

ఉత్పత్తి పారదర్శకత

లుగావో పవర్ నుండి ప్రతి త్రీ ఫేజ్ ప్యాడ్ మౌంటెడ్ ఆటో ఐసోలేషన్ డ్రై టైప్ ట్రాన్స్‌ఫార్మర్ కఠినమైన 10-దశల నాణ్యత నియంత్రణ ప్రక్రియకు లోనవుతుంది. మేము వాక్యూమ్ ప్రెజర్ ఇంప్రెగ్నేషన్ (VPI) సాంకేతికతను ఉపయోగిస్తాము. ఈ ప్రక్రియ క్లాస్ H రెసిన్ రాగి వైండింగ్‌లలోని ప్రతి మైక్రోస్కోపిక్ గ్యాప్‌లోకి చొచ్చుకుపోతుందని నిర్ధారిస్తుంది, దీని ఫలితంగా శూన్య-రహిత ఘన కోర్ తుప్పు, తేమ మరియు పాక్షిక ఉత్సర్గను నిరోధించింది.

1. కోర్: హిస్టెరిసిస్ నష్టాన్ని తగ్గించడానికి స్టెప్-ల్యాప్ జాయింట్‌లతో కూడిన గ్రెయిన్-ఓరియెంటెడ్ సిలికాన్ స్టీల్ (MOH).

2. వైండింగ్: హై-గ్రేడ్ ఆక్సిజన్ లేని రాగి (100%), ఎప్పుడూ అల్యూమినియం ప్రత్యామ్నాయాలు.

3. టెస్టింగ్: 100% రొటీన్ పరీక్షలు (వైండింగ్ రెసిస్టెన్స్, టర్న్స్ రేషియో, నో-లోడ్ లాస్, హై-పాట్) మరియు సాక్ష్యాధార రకం పరీక్షలు అందుబాటులో ఉన్నాయి.

ధృవపత్రాలు

అన్ని యూనిట్లు దీనికి అనుగుణంగా ఉంటాయి:

● ISO 9001:2015 (నాణ్యత నిర్వహణ)

● IEC 60076-11 (పొడి-రకం ట్రాన్స్‌ఫార్మర్లు)

● ANSI/IEEE C57.12.01 (సాధారణ అవసరాలు)

Lugao ISO 9001 quality management certificate

Dry Type Transformer IEC 60076

అప్లికేషన్స్ & కేస్ స్టడీస్

1. త్రీ ఫేజ్ ప్యాడ్ మౌంటెడ్ ఆటో ఐసోలేషన్ డ్రై టైప్ ట్రాన్స్‌ఫార్మర్ యొక్క దృఢమైన డిజైన్ దీనిని ఆధునిక మౌలిక సదుపాయాలకు వెన్నెముకగా చేస్తుంది.

2. పునరుత్పాదక శక్తి (సౌర/పవన): ఇన్వర్టర్ వోల్టేజీని పెంచడానికి (ఉదా., 380V నుండి 34.5kV) మరియు గ్రిడ్-టై సిస్టమ్‌లకు ఐసోలేషన్‌ను అందించడానికి ఉపయోగిస్తారు. గ్రిడ్ ట్రాన్సియెంట్‌ల యొక్క మా అత్యుత్తమ ఐసోలేషన్ కారణంగా కేస్ స్టడీస్ న్యూసెన్స్ ట్రిప్పింగ్‌లో 15% తగ్గింపును చూపుతున్నాయి.

3. EV ఛార్జింగ్ స్టేషన్‌లు: ప్యాడ్-మౌంటెడ్ డిజైన్ పార్కింగ్ స్థలాల అంచు వద్ద సౌకర్యవంతంగా కూర్చోవడానికి అనుమతిస్తుంది, లెవల్ 2 మరియు లెవెల్ 3 ఛార్జర్‌ల కోసం 480V డెల్టా యుటిలిటీ పవర్‌ను 208Y/120Vకి మారుస్తుంది.

4. డేటా కేంద్రాలు: IT రాక్‌లకు శుభ్రమైన, వివిక్త శక్తిని అందిస్తుంది, డేటాను పాడుచేసే గ్రౌండ్ లూప్‌లు మరియు సాధారణ-మోడ్ శబ్దాన్ని తొలగిస్తుంది.

5. ఇండస్ట్రియల్ ఆటోమేషన్: కఠినమైన అవుట్‌డోర్ మైనింగ్ లేదా కెమికల్ ప్లాంట్ పరిసరాలలో VFDలు మరియు PLC లకు అధికారం ఇస్తుంది.

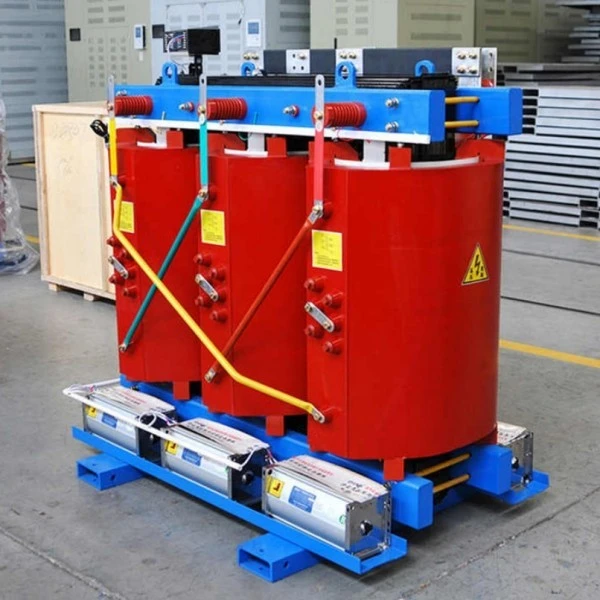

Three Phase Pad Mounted Auto Isolation Dry Type Transformer

లుగావో పవర్‌ను ఎందుకు ఎంచుకోవాలి?

మా ప్రయోజనాలు:

1. లీడ్ టైమ్: ప్రామాణిక పరిమాణాలు 4 వారాల్లో రవాణా చేయబడతాయి (పరిశ్రమ సగటు కంటే 50% వేగంగా).

2. భూకంప ధృవీకరణ: భూకంప సంఘటనలను (IBC 2018 కంప్లైంట్) తట్టుకోగలిగేలా యూనిట్లు కట్టబడ్డాయి.

3. ప్రత్యక్ష మద్దతు: మీరు మా ఇంజనీర్లతో మాట్లాడండి, చాట్‌బాట్‌లతో కాదు.

తరచుగా అడిగే ప్రశ్నలు:

ప్ర: ఈ డ్రై-టైప్ యూనిట్ జీవితకాలం ఎంత?

A: మా VPI రెసిన్ సిస్టమ్ మరియు క్లాస్ H ఇన్సులేషన్‌తో, ఆశించిన జీవితకాలం 30+ సంవత్సరాలు. తక్కువ ఆపరేటింగ్ ఉష్ణోగ్రతలు (మా సమర్థవంతమైన కోర్ డిజైన్‌కు ధన్యవాదాలు) ప్రామాణిక పొడి-రకాలతో పోలిస్తే ఇన్సులేషన్ జీవితాన్ని గణనీయంగా పొడిగిస్తాయి.

ప్ర: నేను క్యాబినెట్‌లో సంక్షేపణను ఎలా నిర్వహించగలను?

జ: మా NEMA 3R ఎన్‌క్లోజర్ డ్రిప్ షీల్డ్‌లు మరియు లౌవర్‌లతో రూపొందించబడింది. అయినప్పటికీ, అధిక తేమ ఉన్న తీర ప్రాంతాల కోసం, మేము హైగ్రోస్టాట్‌తో కూడిన ఐచ్ఛిక తక్కువ-వాటేజీ స్పేస్ హీటర్‌ను అందిస్తాము. ఇది అంతర్గత గాలిని ప్రసరించేలా చేస్తుంది మరియు ఆఫ్-అవర్లలో కాయిల్స్‌పై "చెమట" నిరోధిస్తుంది.

ప్ర: మీరు త్రీ ఫేజ్ ప్యాడ్ మౌంటెడ్ ఆటో ఐసోలేషన్ డ్రై టైప్ ట్రాన్స్‌ఫార్మర్‌పై వారంటీని అందిస్తారా?

జ: అవును.లుగావో పవర్ కో., లిమిటెడ్ప్రారంభించిన తేదీ నుండి ప్రామాణిక 12-నెలల వారంటీని అందిస్తుంది (లేదా షిప్‌మెంట్ నుండి 18 నెలలు, ఏది త్వరగా అయితే అది). ఇది మెటీరియల్స్ మరియు పనితనంలోని అన్ని తయారీ లోపాలను కవర్ చేస్తుంది.

అమ్మకాల తర్వాత మద్దతు

మేము సంబంధాన్ని నమ్ముతాము, కేవలం లావాదేవీ మాత్రమే కాదు. మా సేవా ప్యాకేజీ వీటిని కలిగి ఉంటుంది:

12-నెలల ప్రామాణిక వారంటీ: సేవా ఒప్పందంతో 5 సంవత్సరాల వరకు పొడిగించవచ్చు.

విడి భాగాలు: థర్మల్ సెన్సార్‌లు, ఫ్యాన్‌లు (ఫోర్స్డ్ కూలింగ్ ఆప్షన్‌ల కోసం) మరియు ప్రపంచవ్యాప్తంగా నిల్వ చేయబడిన గ్యాస్‌కెట్‌లు.

రిమోట్ డయాగ్నస్టిక్స్: స్మార్ట్ సెన్సార్‌లు ఉన్న యూనిట్‌ల కోసం, మా బృందం వైఫల్యాలను జరగడానికి ముందే అంచనా వేయగలదు.
