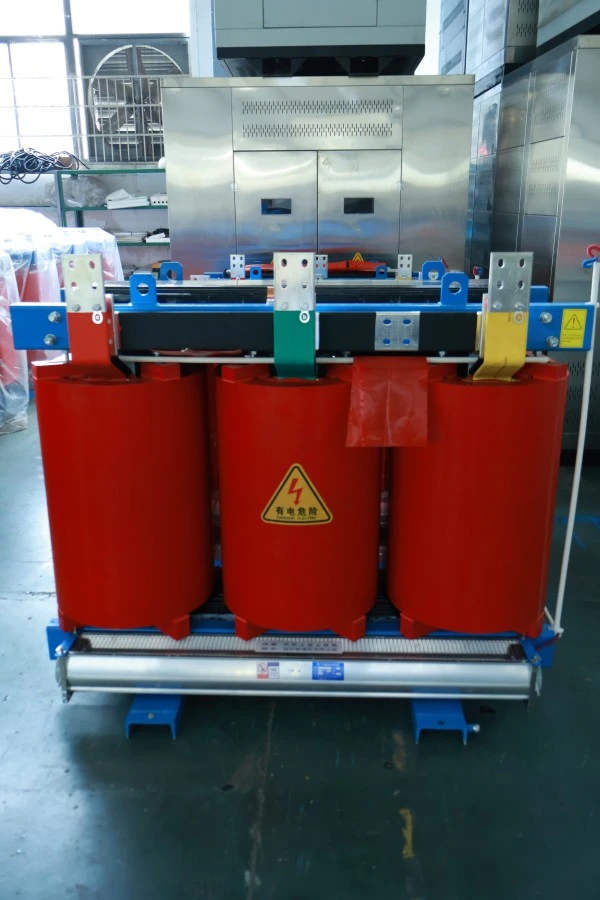

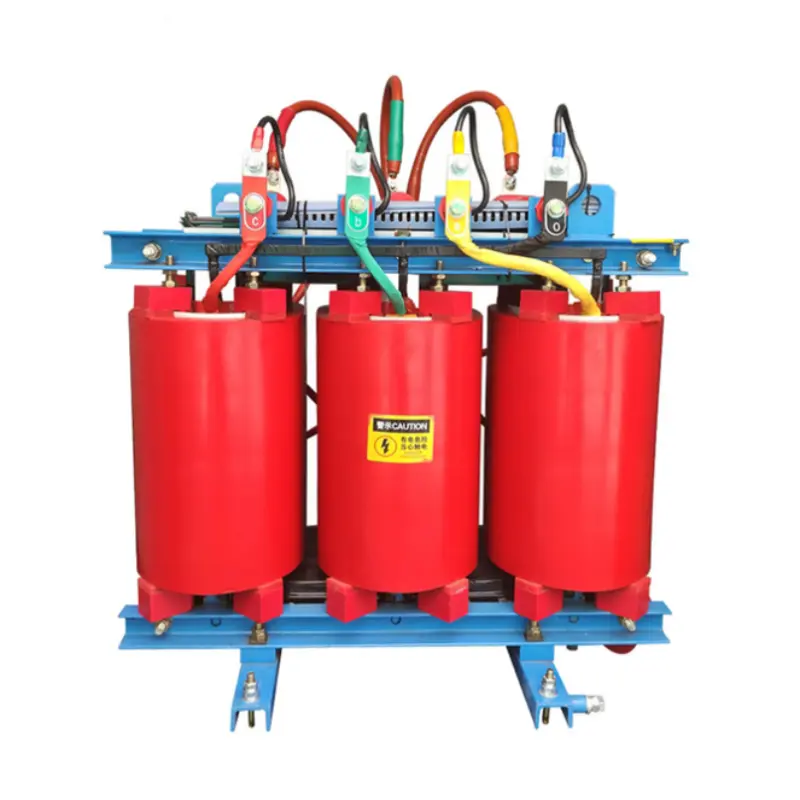

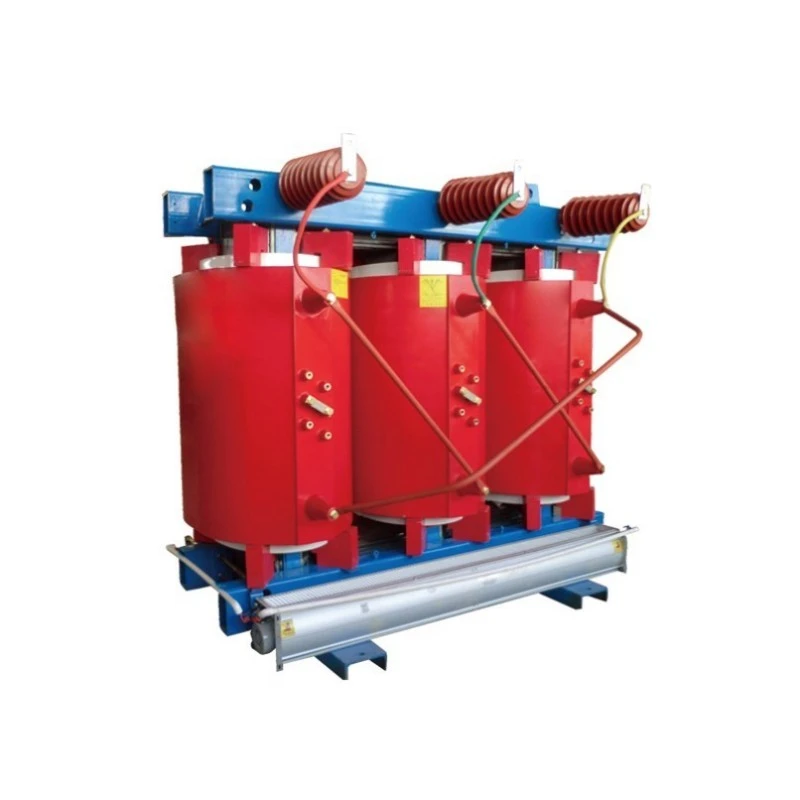

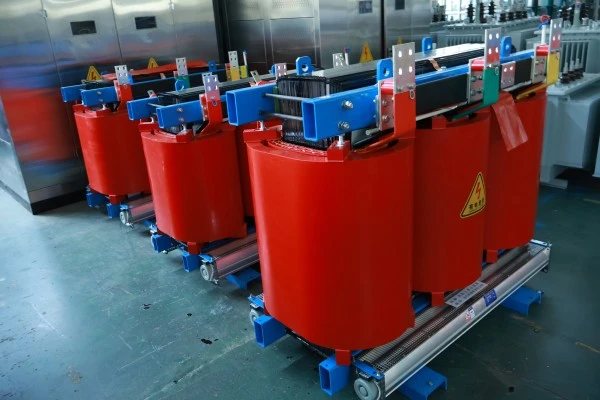

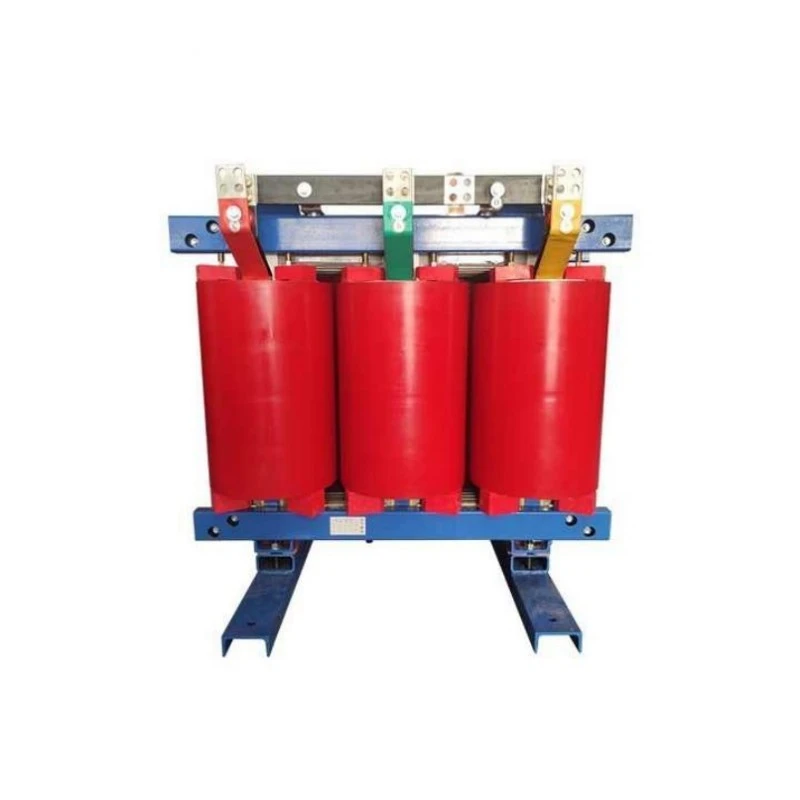

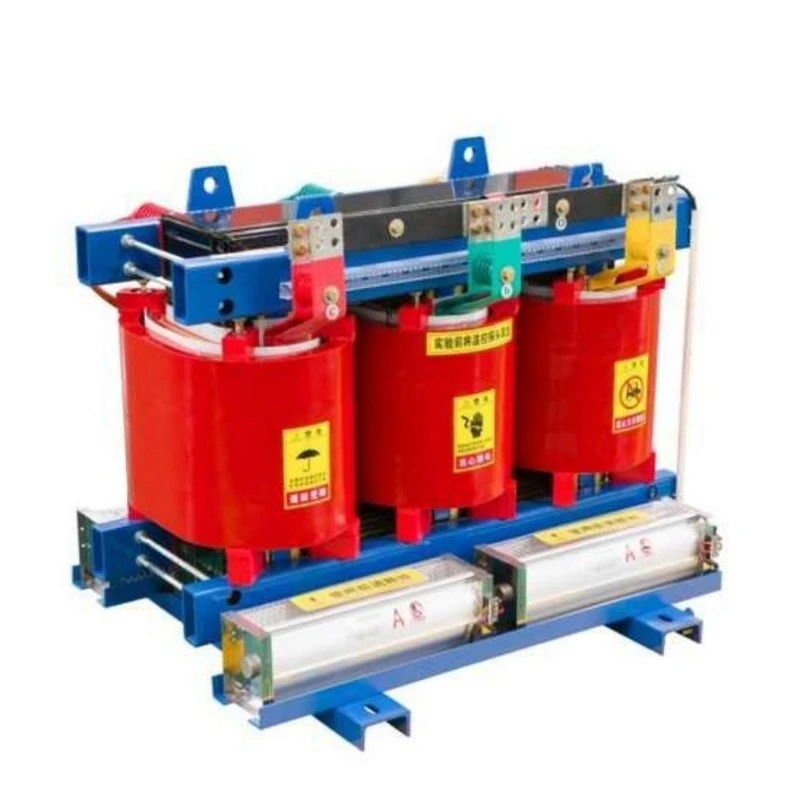

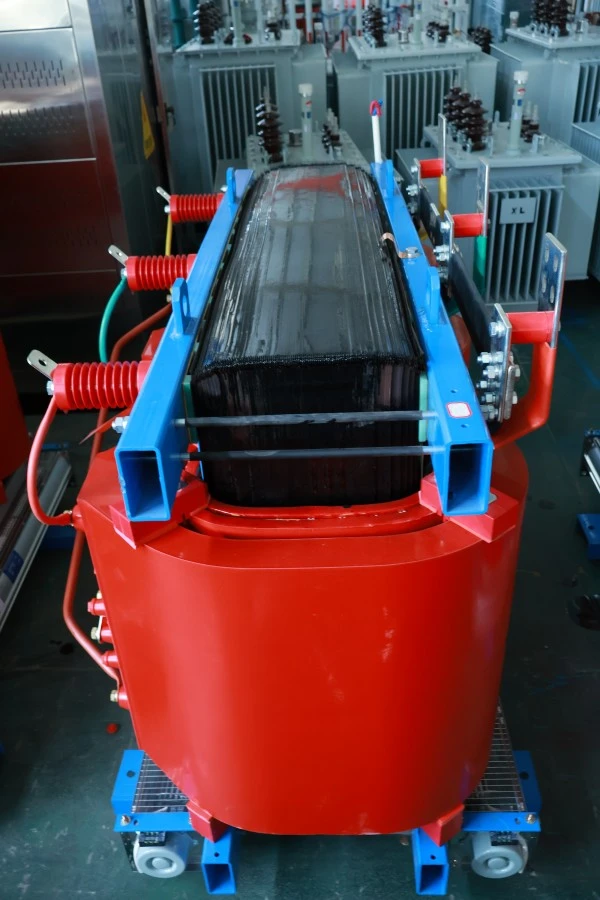

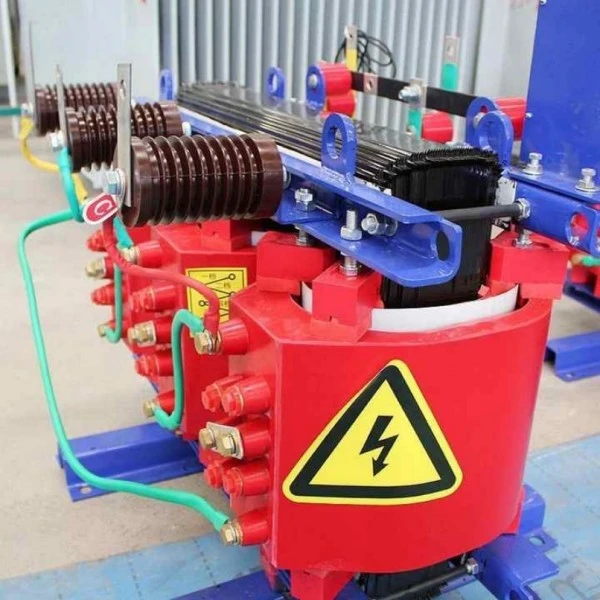

SCB13 కాపర్ వైండింగ్ డ్రై టైప్ పవర్ ట్రాన్స్‌ఫార్మర్

ఇది ఏమిటి?

SCB13 సిరీస్ అనేది మూడు-దశల, రెసిన్-కాస్ట్ ఇన్సులేట్, రాగి-గాయంపొడి-రకం పవర్ ట్రాన్స్ఫార్మర్. హోదాలో, "SC" అంటే తారాగణం రెసిన్ (ఎపోక్సీ రెసిన్ వాక్యూమ్ కాస్ట్), "B" రేకు వైండింగ్‌లను సూచిస్తుంది మరియు "13" పనితీరు స్థాయిని సూచిస్తుంది, అంటే దాని నష్ట విలువలు జాతీయ ప్రమాణం GB 20052-2020 యొక్క స్థాయి 1 శక్తి సామర్థ్య అవసరాలను తీరుస్తాయి. ప్రధాన వాహక పదార్థం అధిక స్వచ్ఛత ఆక్సిజన్ లేని రాగి, అల్యూమినియం లేదా రాగితో కప్పబడిన అల్యూమినియం కాదు.

అది ఏమి చేస్తుంది?

1. వోల్టేజ్ కన్వర్షన్ : అధిక వోల్టేజీని (10kV, 35kV) తక్కువ వోల్టేజీకి (400V, 690V) మారుస్తుంది లేదా వివిధ పరికరాల వోల్టేజ్ అవసరాలను తీర్చడం ద్వారా అవసరాన్ని పెంచుతుంది.

2. పవర్ డిస్ట్రిబ్యూషన్ : డిస్ట్రిబ్యూషన్ సిస్టమ్ యొక్క ప్రధాన పరికరంగా, ఇది పారిశ్రామిక ప్లాంట్లు, వాణిజ్య సముదాయాలు, ఎత్తైన భవనాలు మరియు పవన క్షేత్రాలు వంటి బహుళ లోడ్‌లకు సురక్షితంగా శక్తిని అందిస్తుంది.

3. సురక్షిత విద్యుత్ సరఫరా : మంటలేని ఎపోక్సీ రెసిన్ ఘన ఇన్సులేషన్ కారణంగా, ఇది అంతర్గత లోపాల విషయంలో కూడా నూనెను పిచికారీ చేయదు లేదా మంటలను పట్టుకోదు, ఇది ఇండోర్ ఇన్‌స్టాలేషన్‌లకు లేదా కఠినమైన అగ్ని భద్రతా అవసరాలు ఉన్న ప్రదేశాలకు ప్రత్యేకంగా అనుకూలంగా ఉంటుంది.

4. నిశబ్ద ఆపరేషన్ : సాంప్రదాయ చమురు-మునిగిపోయే ట్రాన్స్‌ఫార్మర్‌ల కంటే ఆపరేటింగ్ శబ్దం గణనీయంగా తక్కువగా ఉంటుంది, ఇది నివాస ప్రాంతాలు, ఆసుపత్రులు, కార్యాలయ భవనాలు మరియు ఇతర శబ్దం-సెన్సిటివ్ వాతావరణాలకు అనుకూలంగా ఉంటుంది.

సంక్షిప్తంగా, SCB13 కాపర్ వైండింగ్ డ్రై టైప్ పవర్ ట్రాన్స్‌ఫార్మర్ అనేది అధిక శక్తి సామర్థ్యం, ​​ఆల్-కాపర్ కోర్, తక్కువ శబ్దం మరియు జ్వాల-నిరోధక భద్రతను సమగ్రపరిచే ఆధునిక విద్యుత్ పంపిణీ కోర్ పరికరం.

ఉత్పత్తి ప్రయోజనాలు

సాధారణ డ్రై-టైప్ ట్రాన్స్‌ఫార్మర్‌లతో పోలిస్తే, ఈ ఉత్పత్తి ఐదు ప్రధాన ప్రయోజనాలను అందిస్తుంది:

ఆల్-కాపర్ వైండింగ్‌లు, అద్భుతమైన వాహకత:అన్ని అధిక మరియు తక్కువ వోల్టేజ్ వైండింగ్‌లు ఆక్సిజన్ లేని రాగి రాడ్-గీసిన ఎనామెల్డ్ దీర్ఘచతురస్రాకార రాగి తీగ లేదా రాగి రేకు ఉపయోగించి గాయపరచబడతాయి. రాగి యొక్క రెసిస్టివిటీ (సుమారు 0.0172 Ω·mm²/m) అల్యూమినియం (సుమారు. 0.0283 Ω·mm²/m) కంటే చాలా తక్కువ. అందువల్ల, అదే క్రాస్-సెక్షన్ యొక్క రాగి వైండింగ్‌లు తక్కువ నిరోధకత, తక్కువ ఉష్ణ ఉత్పత్తి మరియు అధిక శక్తి మార్పిడి సామర్థ్యాన్ని కలిగి ఉంటాయి. దీర్ఘకాలిక ఆపరేషన్‌లో ఆదా అయ్యే విద్యుత్ ఖర్చు ప్రారంభ పెట్టుబడి వ్యత్యాసాన్ని మించిపోయింది.

స్థాయి 1 శక్తి సామర్థ్యం, ​​జాతీయ ద్వంద్వ-కార్బన్ వ్యూహానికి అనుగుణంగా:SCB13 నష్ట స్థాయి జాతీయ స్థాయి 1 శక్తి సామర్థ్య ప్రమాణాలకు అనుగుణంగా ఖచ్చితంగా రూపొందించబడింది. No-load నష్టాలు SCB12 కంటే దాదాపు 10% తక్కువగా ఉన్నాయి మరియు లోడ్ నష్టాలు 5% కంటే తక్కువగా ఉన్నాయి. సంవత్సరానికి 8,000 గంటలు నడుస్తున్న 1000kVA ట్రాన్స్‌ఫార్మర్ కోసం, ఇది విద్యుత్ ఖర్చులలో సంవత్సరానికి 10,000 యువాన్‌లకు పైగా ఆదా అవుతుంది, 3-5 సంవత్సరాలలోపు ప్రామాణిక ట్రాన్స్‌ఫార్మర్‌లతో పోలిస్తే ధర వ్యత్యాసాన్ని తిరిగి పొందుతుంది.

ఎపాక్సీ రెసిన్ వాక్యూమ్ కాస్టింగ్, నమ్మదగిన ఇన్సులేషన్:గాలి బుడగలను పూర్తిగా తొలగిస్తూ, వాక్యూమ్ కింద దిగుమతి చేసుకున్న హంట్స్‌మన్ (లేదా సమానమైన నాణ్యత) ఎపోక్సీ రెసిన్‌తో వైండింగ్‌లు తారాగణం మరియు నయం చేయబడతాయి. క్యూర్డ్ ఇన్సులేషన్ లేయర్ అధిక యాంత్రిక బలం, థర్మల్ షాక్ రెసిస్టెన్స్, క్రాక్ రెసిస్టెన్స్ మరియు తేమ/ధూళి రక్షణను కలిగి ఉంటుంది. పాక్షిక ఉత్సర్గ 5pC కంటే తక్కువగా నియంత్రించబడుతుంది, ఇది జాతీయ ప్రమాణాల కంటే చాలా ఎక్కువ.

బలమైన ఓవర్‌లోడ్ కెపాసిటీ, హెచ్చుతగ్గుల లోడ్‌లకు అనుగుణంగా ఉంటుంది:సహజ శీతలీకరణ కింద, ఇది 10% ఓవర్‌లోడ్‌లో దీర్ఘకాలికంగా పనిచేయగలదు; బలవంతంగా గాలి శీతలీకరణతో (ఫ్యాన్‌లు ఇన్‌స్టాల్ చేయబడి), అవుట్‌పుట్ సామర్థ్యం రేట్ చేయబడిన విలువలో 120% కంటే ఎక్కువగా పెరుగుతుంది. కాలానుగుణ లోడ్ పీక్‌ల కోసం (ఉదా., వేసవి ఎయిర్ కండిషనింగ్ వినియోగం), తక్షణ సామర్థ్యం పెరుగుదల అవసరం లేదు.

తేమ ప్రూఫ్ మరియు కాలుష్యం-నిరోధకత, బలమైన పర్యావరణ అనుకూలత:ఎపోక్సీ రెసిన్ తారాగణం వైండింగ్ ఉపరితలం మృదువైనది, దట్టమైనది మరియు నాన్-హైగ్రోస్కోపిక్. 100% సాపేక్ష ఆర్ద్రత వాతావరణంలో షట్‌డౌన్ అయిన తర్వాత కూడా, అది ముందుగా వేడి చేయకుండానే పూర్తి లోడ్‌తో నేరుగా ప్రారంభించవచ్చు. భూగర్భ పంపిణీ గదులు, తీరప్రాంత అధిక ఉప్పు-స్ప్రే ప్రాంతాలు మరియు రసాయన మొక్కలు వంటి తడి లేదా తినివేయు వాతావరణాలకు ప్రత్యేకంగా అనుకూలం.

ఉత్పత్తి లక్షణాలు

కోర్ స్ట్రక్చర్ : 45° పూర్తిగా మిటరేడ్ స్టెప్-ల్యాప్ లామినేషన్ టెక్నాలజీని ఉపయోగిస్తుంది, కోర్ లింబ్స్ మరియు యోక్స్‌తో హై-స్ట్రెంగ్త్ టై స్ట్రాప్స్ లేదా ప్లేట్‌లతో బిగించబడి ఉంటుంది. అధిక-పారగమ్యత కలిగిన గ్రెయిన్-ఓరియెంటెడ్ సిలికాన్ స్టీల్ (B30R090 లేదా అంతకంటే ఎక్కువ గ్రేడ్) యొక్క అప్లికేషన్ హిస్టెరిసిస్ మరియు ఎడ్డీ కరెంట్ నష్టాలను రెండింటినీ తగ్గిస్తుంది.

తక్కువ వోల్టేజ్ వైండింగ్‌లు : రాగి రేకుతో గాయం, రెసిన్ ముగింపు రింగులతో చివర్లలో స్థిరంగా ఉంటుంది. రాగి రేకు వెడల్పు వైండింగ్ ఎత్తుకు సమానం, ఏకరీతి అక్షసంబంధ ఆంపియర్-టర్న్ పంపిణీని అందిస్తుంది మరియు షార్ట్-సర్క్యూట్ విద్యుదయస్కాంత శక్తులకు చాలా ఎక్కువ నిరోధకతను అందిస్తుంది. లేయర్ ఇన్సులేషన్ ముందుగా కలిపిన DMD పదార్థాన్ని ఉపయోగిస్తుంది.

అధిక వోల్టేజ్ వైండింగ్‌లు : క్లాస్ హెచ్ ఎనామెల్డ్ దీర్ఘచతురస్రాకార రాగి తీగను ఉపయోగించి లేయర్డ్ సెగ్మెంట్‌లలో గాయం, ప్రతి పొర మధ్య రెసిన్ తారాగణం, బలమైన గ్లాస్-ఫైబర్-రీన్‌ఫోర్స్డ్ ఎపాక్సీ రెసిన్ కాంపోజిట్ ఇన్సులేషన్‌ను ఏర్పరుస్తుంది. ఇంపల్స్ వోల్టేజ్ పంపిణీని మెరుగుపరచడానికి వైండింగ్ మధ్య నుండి ట్యాప్‌లు బయటకు తీయబడతాయి.

ఉష్ణోగ్రత నియంత్రణ & రక్షణ వ్యవస్థ: ప్రతి దశ వైండింగ్‌లో నిజ-సమయ హాట్ స్పాట్ ఉష్ణోగ్రత పర్యవేక్షణ కోసం ముందుగా పొందుపరిచిన PT100 ప్లాటినం RTDలు ఉంటాయి. ఇంటెలిజెంట్ టెంపరేచర్ కంట్రోలర్ ఫీచర్‌లు: డిజిటల్ కాయిల్ టెంపరేచర్ డిస్‌ప్లే, ఓవర్-టెంపరేచర్ అలారం (సర్దుబాటు సెట్‌పాయింట్), ఓవర్-టెంపరేచర్ ట్రిప్ అవుట్‌పుట్ మరియు ఆటోమేటిక్ ఫ్యాన్ స్టార్ట్/స్టాప్ (ఫోర్స్డ్ ఎయిర్ కూలింగ్ ఐచ్ఛికంగా ఇన్‌స్టాల్ చేయబడితే).

ఎన్‌క్లోజర్ ఐచ్ఛికాలు : ఐచ్ఛిక IP20 (ఘన వస్తువులు), IP23 (నిలువు డ్రిప్పింగ్ వాటర్) లేదా IP40 (చిన్న కణాలు) రక్షణ రేటింగ్ ఎన్‌క్లోజర్‌లు, స్టెయిన్‌లెస్ స్టీల్, అల్యూమినియం మిశ్రమం లేదా పౌడర్-కోటెడ్ కోల్డ్ రోల్డ్ స్టీల్‌తో తయారు చేయబడ్డాయి. ఎన్‌క్లోజర్‌లు వెంటిలేషన్ ఓపెనింగ్‌లు మరియు ఇంటర్‌లాక్డ్ డోర్ లాక్‌లను కలిగి ఉంటాయి.

కనెక్షన్ & ఇన్‌స్టాలేషన్: హై వోల్టేజ్ వైపు సిలికాన్ రబ్బర్ పూర్తిగా షీల్డ్/పూర్తి ఇన్సులేషన్ కేబుల్ టెర్మినల్స్ లేదా సాంప్రదాయ టెర్మినల్స్‌ను ఉపయోగిస్తుంది; తక్కువ వోల్టేజ్ వైపు టిన్ పూతతో కూడిన రాగి బస్‌బార్‌లను ఉపయోగిస్తుంది. ట్రాన్స్‌ఫార్మర్ దిగువన ఛానల్ స్టీల్ బేస్ మరియు సులభమైన స్థానం మరియు కదలిక కోసం రోలర్‌లు అమర్చబడి ఉంటాయి.

ఉత్పత్తి అప్లికేషన్

SCB13 కాపర్ వైండింగ్ డ్రై టైప్ పవర్ ట్రాన్స్‌ఫార్మర్ క్రింది దృశ్యాలకు అనువైనది:

ఎత్తైన భవనాలు & వాణిజ్య కేంద్రాలు : నేలమాళిగలో లేదా పరికరాల ఫ్లోర్ డిస్ట్రిబ్యూషన్ గదులు, పవర్ ఎలివేటర్లు, HVAC, లైటింగ్ మరియు ఫైర్ ప్రొటెక్షన్ సిస్టమ్‌లలో ఇన్‌స్టాల్ చేయబడ్డాయి. దీని మంటలేని లక్షణం భవనం ఫైర్ కోడ్‌లను కలుస్తుంది మరియు తక్కువ శబ్దం మేడమీద నివాసితులకు భంగం కలిగించదు.

ఇండస్ట్రియల్ & మైనింగ్ ఎంటర్‌ప్రైజెస్: ఆటోమొబైల్ తయారీ ప్లాంట్‌లు, ఎలక్ట్రానిక్ కాంపోనెంట్ ఫ్యాక్టరీలు మరియు ఖచ్చితమైన మ్యాచింగ్ వర్క్‌షాప్‌లలో పవర్ డిస్ట్రిబ్యూషన్ సిస్టమ్స్. ఆల్-కాపర్ వైండింగ్‌లు మంచి వోల్టేజ్ స్థిరత్వాన్ని అందించడం ద్వారా తరచుగా మోటార్ స్టార్ట్‌లు/స్టాప్‌ల నుండి కరెంట్ సర్జ్‌లను తట్టుకుంటాయి.

పునరుత్పాదక శక్తి: పంపిణీ చేయబడిన PV పవర్ స్టేషన్‌ల కోసం స్టెప్-అప్ గ్రిడ్ కనెక్షన్, విండ్ ఫామ్‌ల కోసం సహాయక పవర్ ట్రాన్స్‌ఫార్మర్లు, శక్తి నిల్వ వ్యవస్థల కోసం ఐసోలేషన్ ట్రాన్స్‌ఫార్మర్లు. అధిక శక్తి సామర్థ్యం శక్తి మార్పిడి నష్టాలను తగ్గిస్తుంది.

రవాణా అవస్థాపన : సబ్‌వే స్టేషన్‌ల కోసం స్టేషన్ సర్వీస్ ట్రాన్స్‌ఫార్మర్లు, హై-స్పీడ్ రైల్వే సిగ్నల్ భవనాల కోసం విద్యుత్ సరఫరా, విమానాశ్రయ టెర్మినల్ పవర్ డిస్ట్రిబ్యూషన్ సెంటర్‌లు, పోర్ట్ షోర్ పవర్ సిస్టమ్స్. తేమ నిరోధకత మరియు షార్ట్-సర్క్యూట్ తట్టుకునే సామర్థ్యం రైలు రవాణా యొక్క అధిక విశ్వసనీయత డిమాండ్లను తీరుస్తుంది.

డేటా సెంటర్‌లు & కమ్యూనికేషన్ బేస్ స్టేషన్‌లు: సర్వర్లు, స్విచ్‌లు మరియు UPS సిస్టమ్‌ల కోసం క్లీన్, స్థిరమైన శక్తిని అందించడం. నిశ్శబ్ద ఆపరేషన్ (సాధారణంగా 55dB కంటే తక్కువ) డేటా సెంటర్ సిబ్బందికి అంతరాయం కలిగించదు.

ఉత్పత్తి వివరాలు

తక్కువ వోల్టేజ్ రాగి రేకు వైండింగ్ ప్రక్రియ

తక్కువ వోల్టేజ్ వైండింగ్‌లు ప్రత్యేకమైన రేకు వైండింగ్ మెషీన్‌లపై పూర్తి-వెడల్పు రాగి రేకును ఉపయోగించి గాయపరచబడతాయి. కరోనా ఉత్సర్గను నివారించడానికి రాగి రేకు అంచులు గుండ్రంగా ఉంటాయి. ప్రతి మలుపుతో, DMD ప్రీ-ఇంప్రెగ్నేటెడ్ ఇన్సులేషన్ పేపర్ ఆటోమేటిక్‌గా లేయర్‌ల మధ్య ఉంచబడుతుంది మరియు ఆన్‌లైన్ టెన్షన్ కంట్రోల్ రాగి రేకు గట్టిగా గాయపడినట్లు నిర్ధారిస్తుంది. మూసివేత పూర్తయిన తర్వాత, మొత్తం అసెంబ్లీని ఎపోక్సీ రెసిన్ వాక్యూమ్ కాస్టింగ్ కోసం ఒక అచ్చులో ఉంచారు, ఇది ఏకశిలా, శూన్య-రహిత నిర్మాణాన్ని ఏర్పరుస్తుంది. ఈ ప్రక్రియ వైర్-గాయం నిర్మాణాలతో పోలిస్తే తక్కువ వోల్టేజ్ వైండింగ్‌ల యొక్క షార్ట్-సర్క్యూట్ తట్టుకోగల సామర్థ్యాన్ని 30% పైగా మెరుగుపరుస్తుంది.

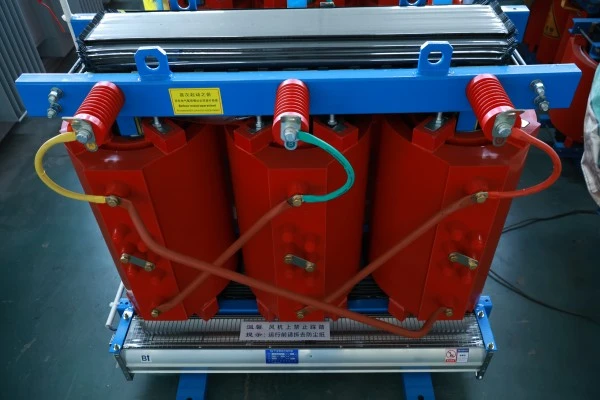

హై వోల్టేజ్ సెగ్మెంటెడ్ లేయర్ వైండింగ్

అధిక వోల్టేజ్ వైండింగ్‌లు 4-6 విభాగాలుగా (పాన్‌కేక్‌లు) విభజించబడ్డాయి, ప్రతి విభాగం 2-4 పొరలుగా విభజించబడింది. విభాగాల మధ్య నాళాలు (లేదా గాలి ఛానెల్‌లు) వేడి వెదజల్లడాన్ని మెరుగుపరుస్తాయి, అయితే లేయరింగ్ ఇంటర్‌లేయర్ వోల్టేజ్‌ను తగ్గిస్తుంది. ట్యాప్‌లు నిర్దిష్ట విభాగాల యొక్క నిర్దిష్ట మలుపుల నుండి తీసుకోబడ్డాయి మరియు విభిన్న రంగుల లీడ్‌లతో గుర్తించబడతాయి. అన్ని కనెక్షన్లు కనిష్ట సంపర్క నిరోధకతను నిర్ధారించడానికి ఆర్గాన్ ఆర్క్ వెల్డింగ్ లేదా కోల్డ్ ప్రెజర్ వెల్డింగ్‌ను ఉపయోగిస్తాయి.

కోర్ నాయిస్ తగ్గింపు చికిత్స

కోర్ లామినేషన్ పూర్తయిన తర్వాత, సిలికాన్ స్టీల్ షీట్‌ల మధ్య మరియు షీట్‌లు మరియు బిగింపు భాగాల మధ్య మైక్రో-వైబ్రేషన్‌లను డంపింగ్ చేయడం, ప్రత్యేకంగా రూపొందించిన నాయిస్-తగ్గించే ఇన్సులేటింగ్ వార్నిష్‌తో మొత్తం కోర్ వాక్యూమ్ ప్రెజర్ నింపబడి ఉంటుంది. అధిక-ఉష్ణోగ్రత సిలికాన్ రబ్బరు కుషన్‌లు కోర్ మరియు వైండింగ్‌ల మధ్య మరియు వైండింగ్‌లు మరియు బిగింపు భాగాల మధ్య ఉంచబడతాయి. ఈ చికిత్సలతో, గృహ రిఫ్రిజిరేటర్ యొక్క హమ్‌తో పోల్చదగిన 55dB (315kVA మరియు అంతకంటే తక్కువ) కంటే తక్కువ లోడ్ లేని శబ్దాన్ని ఉంచవచ్చు.

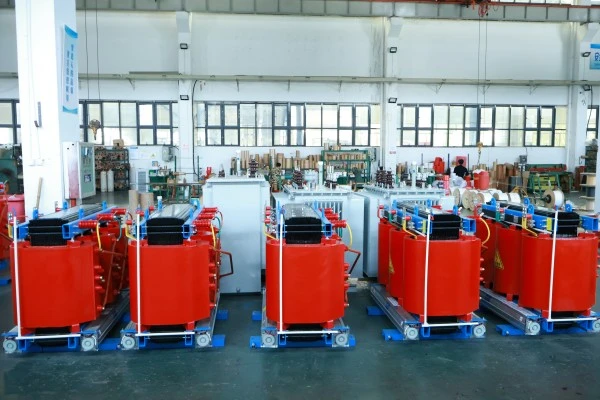

సమగ్ర ఫ్యాక్టరీ పరీక్ష

ప్రతి SCB13 కాపర్ వైండింగ్ డ్రై టైప్ పవర్ ట్రాన్స్‌ఫార్మర్ ఫ్యాక్టరీ నుండి నిష్క్రమించే ముందు క్రింది పరీక్షలకు లోనవుతుంది: వైండింగ్ రెసిస్టెన్స్ కొలత; వోల్టేజ్ నిష్పత్తి కొలత మరియు వెక్టర్ సమూహ ధృవీకరణ; షార్ట్-సర్క్యూట్ ఇంపెడెన్స్ మరియు లోడ్ లాస్ కొలత; నో-లోడ్ కరెంట్ మరియు నో-లోడ్ లాస్ కొలత; ఇన్సులేషన్ నిరోధకత మరియు విద్యుద్వాహక డిస్సిపేషన్ ఫ్యాక్టర్ కొలత; దరఖాస్తు వోల్టేజ్ తట్టుకునే పరీక్ష; ప్రేరిత వోల్టేజ్ తట్టుకునే పరీక్ష; పాక్షిక ఉత్సర్గ కొలత. పరీక్ష డేటా స్వయంచాలకంగా రికార్డ్ చేయబడుతుంది మరియు షిప్‌మెంట్‌తో పాటు ఫ్యాక్టరీ పరీక్ష నివేదిక అందించబడుతుంది.

ఉత్పత్తి పరామితి (స్పెసిఫికేషన్)

ప్యాకేజింగ్ & అమ్మకాల తర్వాత

ప్యాకేజింగ్ పద్ధతి

1. జలనిరోధిత PE ఫిల్మ్‌తో చుట్టబడిన ట్రాన్స్‌ఫార్మర్ బాడీ, సాఫ్ట్ ప్రొటెక్టివ్ ప్యాడింగ్‌తో కప్పబడిన క్లిష్టమైన ప్రాంతాలు.

2. ఫోర్క్లిఫ్ట్ హ్యాండ్లింగ్ కోసం ప్యాలెట్ బాటమ్స్‌తో ధృడమైన ఎగుమతి-గ్రేడ్ ప్లైవుడ్ డబ్బాలలో ప్యాక్ చేయబడింది.

3. రవాణా వైబ్రేషన్ నష్టాన్ని నివారించడానికి విస్తరించిన పాలియురేతేన్ లేదా తేనెగూడు కార్డ్‌బోర్డ్ కుషనింగ్‌తో నిండిన డబ్బాల లోపలి భాగం.

4. వెలుపల స్పష్టమైన గుర్తులు: గురుత్వాకర్షణ కేంద్రం, ట్రైనింగ్ పాయింట్లు, తేమ ప్రూఫ్, చిట్కా చేయవద్దు.

అమ్మకాల తర్వాత సేవ

1. ఉచిత వారంటీ వ్యవధి: షిప్‌మెంట్ తేదీ నుండి 12 నెలలు.

2. వారంటీ వ్యవధిలో డిజైన్, మెటీరియల్ లేదా తయారీ లోపాల వల్ల ఏర్పడిన ఏదైనా వైఫల్యాన్ని మా కంపెనీ (సహేతుకమైన రవాణా ఖర్చులతో సహా) ఉచితంగా రిపేర్ చేస్తుంది లేదా భర్తీ చేస్తుంది.
