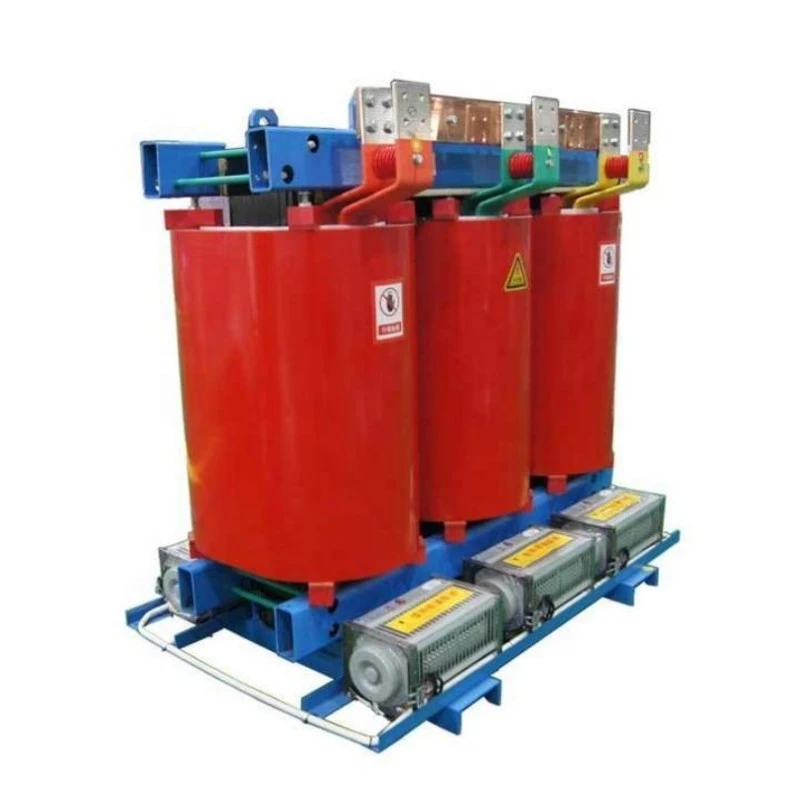

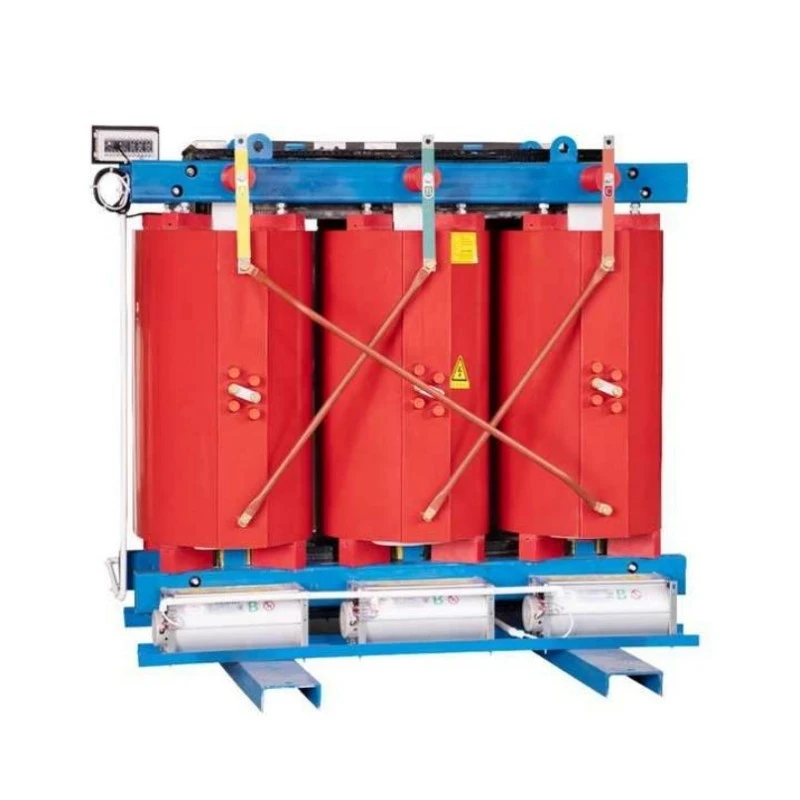

కాపర్ వైండింగ్ ప్యాడ్ మౌంటెడ్ డ్రై టైప్ ట్రాన్స్‌ఫార్మర్

ఈ సామగ్రి ఏమిటి?

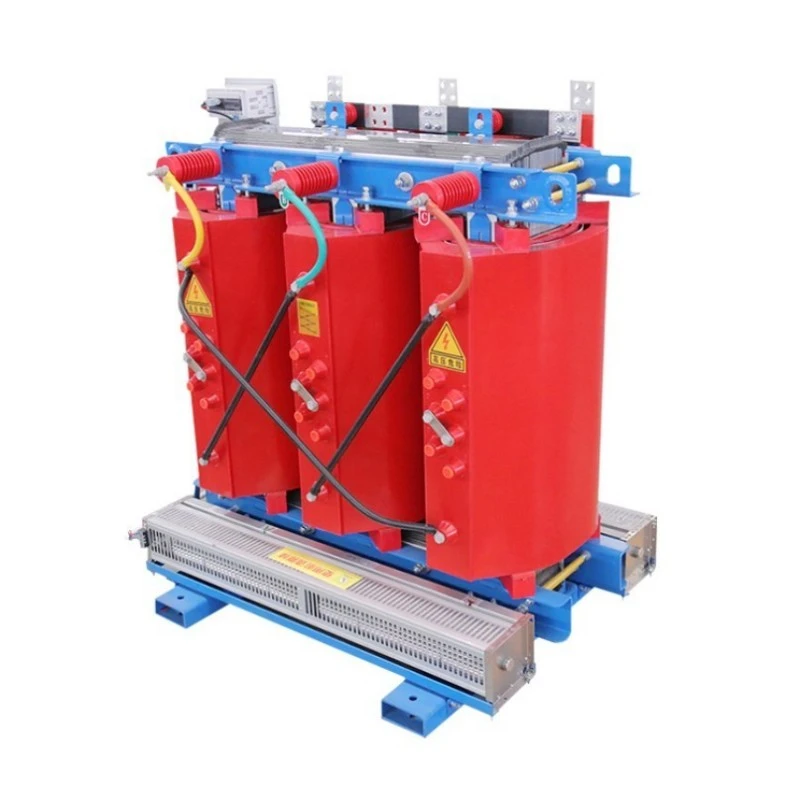

కాపర్ వైండింగ్ ప్యాడ్ మౌంటెడ్ డ్రై టైప్ ట్రాన్స్‌ఫార్మర్ అనేది ప్యాడ్-మౌంటెడ్ అవుట్‌డోర్ ఇన్‌స్టాలేషన్‌ల కోసం ప్రత్యేకంగా రూపొందించబడిన మూడు-దశ, కాస్ట్ రెసిన్ డ్రై-టైప్ ట్రాన్స్‌ఫార్మర్. నివాస సంఘాలు, వాణిజ్య కేంద్రాలు, పారిశ్రామిక పార్కులు మరియు పునరుత్పాదక ఇంధన ప్రాజెక్టులకు సురక్షితమైన పంపిణీ కోసం ఇది మీడియం వోల్టేజ్ (సాధారణంగా 10kV–35kV) తక్కువ వోల్టేజీకి (400V/380V) తగ్గించింది.

సంప్రదాయానికి భిన్నంగాచమురు-మునిగిపోయిన ట్రాన్స్ఫార్మర్లు, ఈ ఉత్పత్తి ఇన్సులేటింగ్ నూనెను ఉపయోగించదు. బదులుగా, ఇది సహజ లేదా బలవంతంగా గాలి శీతలీకరణతో కలిపి ఎపోక్సీ రెసిన్ ఘన ఇన్సులేషన్‌ను ఉపయోగిస్తుంది. వైండింగ్‌లు పూర్తిగా అధిక-వాహకత కలిగిన రాగితో తయారు చేయబడ్డాయి, తక్కువ నిరోధక నష్టాలు, మెరుగైన ఓవర్‌లోడ్ సామర్థ్యం మరియు సుదీర్ఘ సేవా జీవితాన్ని నిర్ధారిస్తాయి. ప్యాడ్-మౌంటెడ్ ఎన్‌క్లోజర్ ప్రత్యేక సబ్‌స్టేషన్ భవనం అవసరం లేకుండా నేరుగా నేల-స్థాయి సంస్థాపనను అనుమతిస్తుంది, పౌర నిర్మాణ ఖర్చులు మరియు స్థలాన్ని గణనీయంగా ఆదా చేస్తుంది.

ఉత్పత్తి వివరణ

లుగావో యొక్క కాపర్ వైండింగ్ ప్యాడ్ మౌంటెడ్ డ్రై టైప్ ట్రాన్స్‌ఫార్మర్ బాహ్య పంపిణీ నెట్‌వర్క్‌లలో విశ్వసనీయత, సామర్థ్యం మరియు భద్రత కోసం రూపొందించబడింది. 50kVA నుండి 2500kVA వరకు రేట్ చేయబడింది, 10kV/0.4kV (6kV, 20kV, లేదా 35kVకి అనుకూలీకరించదగినది) యొక్క ప్రామాణిక వోల్టేజ్‌లతో, ఈ ట్రాన్స్‌ఫార్మర్ GB 20052-2020 స్థాయి 2 శక్తి సామర్థ్య ప్రమాణాలకు అనుగుణంగా ఉంటుంది, కొన్ని మోడల్‌లు స్థాయి 1కి చేరుకుంటాయి.

కీలకమైన ఎలక్ట్రికల్ పనితీరులో సాంప్రదాయ డ్రై-టైప్ ట్రాన్స్‌ఫార్మర్‌ల కంటే 37% వరకు తక్కువ-లోడ్ నష్టాలు, 30% వరకు తగ్గిన లోడ్ నష్టాలు, పాక్షిక ఉత్సర్గ ≤5pC మరియు 1 మీటర్ వద్ద శబ్దం స్థాయిలు ≤55dB ఉన్నాయి. రాగి వైండింగ్‌లు అద్భుతమైన ఉష్ణ వాహకత మరియు యాంత్రిక బలాన్ని నిర్ధారిస్తాయి, షార్ట్-సర్క్యూట్ తట్టుకోగల సామర్థ్యాన్ని గణనీయంగా మెరుగుపరుస్తాయి.

యూనిట్ వాతావరణ-నిరోధకత, లాక్ చేయగల ప్యాడ్-మౌంటెడ్ ఎన్‌క్లోజర్‌లో IP23 లేదా అంతకంటే ఎక్కువ రేట్ చేయబడింది, వర్షం, దుమ్ము మరియు విధ్వంసం నుండి రక్షించబడుతుంది. PT100 సెన్సార్‌లు, ఆటో-స్టార్ట్ ఫ్యాన్‌లు, ఓవర్‌హీట్ అలారం మరియు RS485 కమ్యూనికేషన్‌తో కూడిన తెలివైన ఉష్ణోగ్రత నియంత్రణ వ్యవస్థ ప్రామాణికంగా చేర్చబడింది.

30-సంవత్సరాల డిజైన్ జీవితం మరియు కనీస నిర్వహణ అవసరాలతో, ఈ కాపర్ వైండింగ్ ప్యాడ్ మౌంటెడ్ డ్రై టైప్ ట్రాన్స్‌ఫార్మర్ అనేది సురక్షితమైన, దీర్ఘకాలిక మరియు ఇంధన-పొదుపు పంపిణీ పరిష్కారాన్ని కోరుకునే యుటిలిటీలు, EPC కాంట్రాక్టర్‌లు మరియు ఫెసిలిటీ మేనేజర్‌లకు అనువైన ఎంపిక.

ఉత్పత్తి పరామితి (స్పెసిఫికేషన్)

ఉత్పత్తి ఫీచర్ మరియు అప్లికేషన్

కీ ఫీచర్లు

ఆల్-కాపర్ వైండింగ్‌లు - అల్యూమినియంతో పోలిస్తే తక్కువ నిరోధక నష్టాలు, అధిక ఓవర్‌లోడ్ సామర్థ్యం మరియు మెరుగైన షార్ట్-సర్క్యూట్ తట్టుకోగలవు.

ఫైర్‌ప్రూఫ్ & ఎక్స్‌ప్లోషన్ ప్రూఫ్ - ఎపాక్సీ రెసిన్ కాస్టింగ్, సెల్ఫ్ ఆర్పివేయడం, ఆయిల్ లీకేజ్ రిస్క్ లేదు.

ప్యాడ్-మౌంటెడ్ డిజైన్ - గ్రౌండ్-లెవల్ ఇన్‌స్టాలేషన్, సబ్‌స్టేషన్ భవనం అవసరం లేదు, 40-60% సివిల్ వర్క్ ఖర్చు ఆదా అవుతుంది.

అల్ట్రా-తక్కువ నష్టాలు - GB స్థాయి 2 శక్తి సామర్థ్యాన్ని అందుకుంటుంది, వార్షిక విద్యుత్ బిల్లులను గణనీయంగా తగ్గిస్తుంది.

స్మార్ట్ మానిటరింగ్ - PT100 సెన్సార్‌లు, ఫ్యాన్ ఆటో-స్టార్ట్, ఓవర్‌హీట్ అలారం/ట్రిప్, RS485 నుండి BAS.

తక్కువ శబ్దం - ≤55dB, నివాస మరియు వాణిజ్య ప్రాంతాలకు అనుకూలం.

నిర్వహణ-ఉచితం - చమురు పరీక్ష లేదు, ఎండబెట్టడం లేదు, కదిలే భాగాలు లేవు.

Q&A: ఉత్పత్తి ఫీచర్ వివరించబడింది

Q1: బాహ్య వినియోగం కోసం చమురు-మునిగిన రకం కంటే కాపర్ వైండింగ్ ప్యాడ్ మౌంటెడ్ డ్రై టైప్ ట్రాన్స్‌ఫార్మర్‌ను ఎందుకు ఎంచుకోవాలి?

A: చమురు-మునిగిపోయిన ట్రాన్స్‌ఫార్మర్‌లు అగ్ని మరియు లీకేజీ ప్రమాదాలను కలిగిస్తాయి, ముఖ్యంగా నివాస లేదా పర్యావరణ సున్నిత ప్రాంతాలలో. కాపర్ వైండింగ్ ప్యాడ్ మౌంటెడ్ డ్రై టైప్ ట్రాన్స్‌ఫార్మర్ చమురును ఉపయోగించదు, కాబట్టి మంటలు వ్యాపించే ప్రమాదం లేదా భూమి కలుషితం అయ్యే ప్రమాదం లేదు. అదనంగా, రాగి వైండింగ్‌లు మెరుగైన ఉష్ణ వాహకత మరియు యాంత్రిక బలాన్ని అందిస్తాయి, వేసవి లోడ్‌లలో కూడా నమ్మదగిన ఆపరేషన్‌ను నిర్ధారిస్తుంది. కఠినమైన ఫైర్ కోడ్‌ల కారణంగా అనేక మునిసిపాలిటీలు ఇప్పుడు కొత్త అవుట్‌డోర్ ఇన్‌స్టాలేషన్‌ల కోసం డ్రై-టైప్ ట్రాన్స్‌ఫార్మర్‌లను తప్పనిసరి చేస్తున్నాయి.

Q2: అల్యూమినియంతో పోలిస్తే రాగి వైండింగ్ అదనపు ధరకు నిజంగా విలువైనదేనా?

జ: ఖచ్చితంగా. కాపర్ వైండింగ్ ప్యాడ్ మౌంటెడ్ డ్రై టైప్ ట్రాన్స్‌ఫార్మర్ యొక్క ప్రారంభ ధర అల్యూమినియం-గాయం యూనిట్ కంటే దాదాపు 15-20% ఎక్కువ అయితే, మొత్తం జీవితచక్ర ఖర్చు గణనీయంగా తక్కువగా ఉంటుంది. రాగి 40% అధిక వాహకతను కలిగి ఉంటుంది, అంటే తక్కువ లోడ్ నష్టాలు మరియు తగ్గిన విద్యుత్ బిల్లులు. రాగి కూడా అధిక తన్యత బలాన్ని కలిగి ఉంటుంది, కాబట్టి ట్రాన్స్ఫార్మర్ షార్ట్-సర్క్యూట్ శక్తులను బాగా తట్టుకుంటుంది. 30 సంవత్సరాల డిజైన్ జీవితంలో, ఇంధన పొదుపు మాత్రమే పెట్టుబడిని సులభంగా సమర్థిస్తుంది.

Q3: ఈ ట్రాన్స్‌ఫార్మర్ అధిక తేమ మరియు వర్షాకాలాలను, ముఖ్యంగా దక్షిణ ప్రాంతాలలో నిర్వహించగలదా?

జ: అవును. మా కాపర్ వైండింగ్ ప్యాడ్ మౌంటెడ్ డ్రై టైప్ ట్రాన్స్‌ఫార్మర్ వాక్యూమ్ కాస్టింగ్ ప్రక్రియను ఉపయోగిస్తుంది, ఇక్కడ ఎపోక్సీ రెసిన్ రాగి వైండింగ్‌లను పూర్తిగా కలుపుతుంది, సీల్డ్ ఇన్సులేషన్ లేయర్‌ను ఏర్పరుస్తుంది. కోర్ మరియు క్లాంప్‌లు యాంటీ తుప్పు చికిత్సకు లోనవుతాయి. IP23 ఎన్‌క్లోజర్‌తో, ట్రాన్స్‌ఫార్మర్ సాధారణంగా 100% సాపేక్ష ఆర్ద్రతలో పనిచేస్తుంది. సుదీర్ఘ షట్‌డౌన్ తర్వాత పునఃప్రారంభించే ముందు ఎండబెట్టడం అవసరం లేదు.

Q4: వేసవి పీక్స్ సమయంలో ట్రాన్స్‌ఫార్మర్ ఓవర్‌లోడ్ అయితే ఏమి జరుగుతుంది?

A: సహజ శీతలీకరణ (AN) కింద, ఇది 100% లోడ్ వద్ద నిరంతరం నడుస్తుంది. బలవంతంగా గాలి శీతలీకరణతో (AF), సామర్థ్యం 40-50% పెరుగుతుంది. రాగి వైండింగ్‌లు 150% రేట్ లోడ్‌ను 2 గంటలు తట్టుకోగలవు. ఈ ఓవర్‌లోడ్ సామర్ధ్యం క్లిష్టమైన సంఘటనల సమయంలో పవర్ కంటిన్యూటీని నిర్ధారిస్తుంది.

Q5: వారంటీ ఎంతకాలం ఉంటుంది మరియు అది దేనిని కవర్ చేస్తుంది?

A: స్టాండర్డ్ వారంటీ షిప్‌మెంట్ నుండి 12 నెలలు, అన్ని తయారీ లోపాలను కవర్ చేస్తుంది. చెల్లింపు సేవా ఒప్పందం వారంటీని 36 లేదా 60 నెలల వరకు పొడిగించవచ్చు. సాంకేతిక మద్దతు జీవితాంతం ఉచితం.

ఉత్పత్తి వివరాలు

కోర్ మెటీరియల్ మరియు తయారీ ప్రక్రియ

ప్రతి కాపర్ వైండింగ్ ప్యాడ్ మౌంటెడ్ డ్రై టైప్ ట్రాన్స్‌ఫార్మర్ యొక్క ప్రధాన భాగం అధిక-పారగమ్యత కలిగిన కోల్డ్-రోల్డ్ గ్రెయిన్-ఓరియెంటెడ్ సిలికాన్ స్టీల్‌ను ఉపయోగించి నిర్మించబడింది, స్టెప్-ల్యాప్ జాయింట్లు నో-లోడ్ కరెంట్ మరియు విచ్చలవిడి నష్టాలను తగ్గించడానికి. ఏకరీతి అయస్కాంత మార్గాలను నిర్ధారించడానికి కోర్ ఖచ్చితత్వంతో కత్తిరించబడింది మరియు స్వయంచాలకంగా పేర్చబడి ఉంటుంది.

వైండింగ్ నిర్మాణం - అన్ని రాగి

అధిక-వోల్టేజ్ మరియు తక్కువ-వోల్టేజ్ వైండింగ్‌లు రెండూ ఆక్సిజన్ లేని రాగి కండక్టర్లను ఉపయోగిస్తాయి. తక్కువ-వోల్టేజ్ వైండింగ్‌లు ఏకరీతి ఇంటర్-లేయర్ ఇన్సులేషన్‌తో రేకు-వైండింగ్ కాన్ఫిగరేషన్‌ను అవలంబిస్తాయి, షార్ట్-సర్క్యూట్ తట్టుకునే సామర్థ్యాన్ని గణనీయంగా పెంచుతాయి. రాగి యొక్క ఉన్నతమైన ఉష్ణ వాహకత కూడా వేడిని మరింత ప్రభావవంతంగా వెదజల్లడానికి సహాయపడుతుంది, హాట్-స్పాట్ ఉష్ణోగ్రతలను తగ్గిస్తుంది.

ఇన్సులేషన్ సిస్టమ్ - ఎపోక్సీ రెసిన్ వాక్యూమ్ కాస్టింగ్

వైండింగ్‌లు అధిక-గ్రేడ్ ఎపోక్సీ రెసిన్‌తో వాక్యూమ్‌లో వేయబడతాయి, శూన్యాలను తొలగిస్తాయి మరియు పాక్షిక ఉత్సర్గ ≤5pCని నిర్ధారిస్తుంది. ఈ ఘన ఇన్సులేషన్ వ్యవస్థ జ్వాల-నిరోధకత, తేమ-రుజువు మరియు రసాయనికంగా స్థిరంగా ఉంటుంది. ఇన్సులేటింగ్ ఆయిల్ ఉపయోగించబడదు, ఇండోర్ మరియు అవుట్‌డోర్ ప్యాడ్-మౌంటెడ్ ఇన్‌స్టాలేషన్‌లకు ట్రాన్స్‌ఫార్మర్ సురక్షితంగా ఉంటుంది.

ఎన్‌క్లోజర్ మరియు ప్యాడ్-మౌంటెడ్ డిజైన్

దిట్రాన్స్ఫార్మర్వాతావరణ-నిరోధక పొడి పూతతో భారీ-డ్యూటీ, లాక్ చేయగల స్టీల్ ఎన్‌క్లోజర్‌లో ఉంచబడుతుంది. ప్రామాణిక రక్షణ IP23 (వర్షం మరియు ధూళి నిరోధకత), కఠినమైన వాతావరణాలకు IP34 లేదా IP54 ఐచ్ఛికం. దిగువ నుండి కేబుల్ ఎంట్రీతో, కాంక్రీట్ ప్యాడ్పై నేరుగా మౌంటు కోసం బేస్ రూపొందించబడింది. లిఫ్టింగ్ లగ్స్ మరియు గ్రౌండింగ్ టెర్మినల్స్ ప్రామాణికమైనవి.

నాణ్యత మరియు పరీక్ష హామీ

ప్రతి కాపర్ వైండింగ్ ప్యాడ్ మౌంటెడ్ డ్రై టైప్ ట్రాన్స్‌ఫార్మర్ డెలివరీకి ముందు సమగ్ర రకం పరీక్షలు మరియు సాధారణ పరీక్షలకు లోనవుతుంది, వీటిలో:

1. నో-లోడ్ లాస్ మరియు లోడ్ లాస్ పరీక్షలు

2. షార్ట్-సర్క్యూట్ ఇంపెడెన్స్ టెస్ట్

3. ప్రేరేపిత ఓవర్-వోల్టేజ్ తట్టుకునే పరీక్ష

4. పాక్షిక ఉత్సర్గ కొలత (≤5pC)

5. మెరుపు ప్రేరణ పరీక్ష

6. ఉష్ణోగ్రత పెరుగుదల పరీక్ష

7. అన్ని కీలక పనితీరు సూచికలు GB మరియు IEC అవసరాలను మించిపోయాయి.

ధృవపత్రాలు

1. ISO 9001:2015 నాణ్యత నిర్వహణ వ్యవస్థ

2. CE సర్టిఫికేట్

3. స్వతంత్ర ప్రయోగశాలల నుండి పరీక్ష నివేదికలను టైప్ చేయండి
