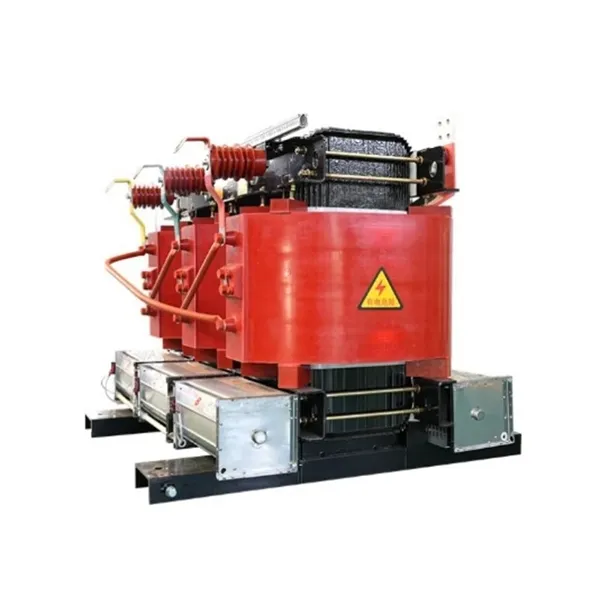

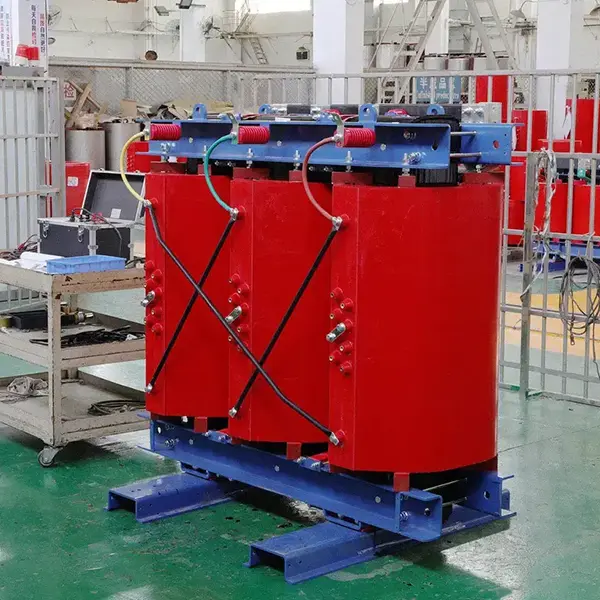

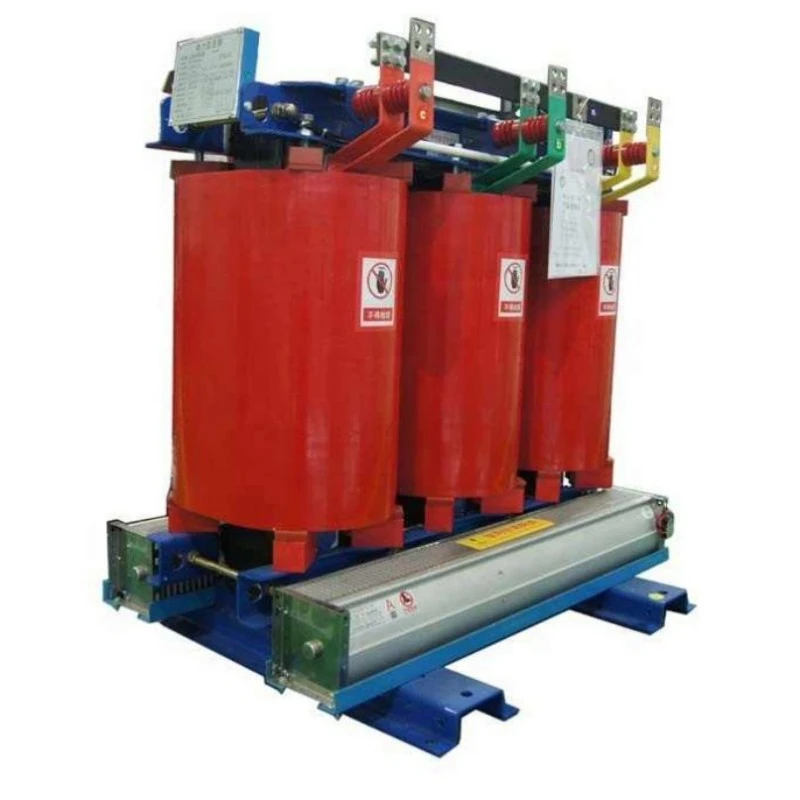

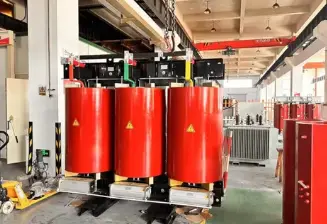

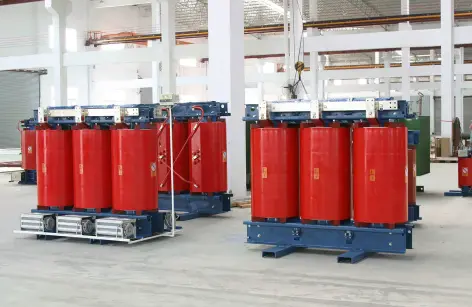

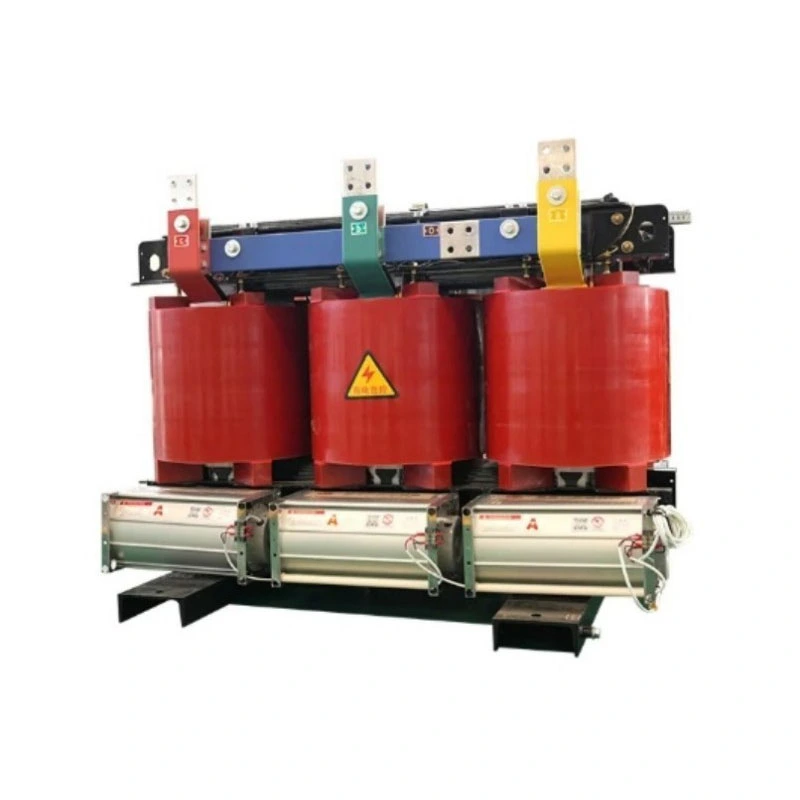

ఎయిర్ కూలింగ్ అవుట్‌డోర్ ఐసోలేషన్ డ్రై టైప్ ట్రాన్స్‌ఫార్మర్

ఈ ఉత్పత్తి బాహ్య-రకం, ఐసోలేషన్-రకం,పొడి-రకం ట్రాన్స్ఫార్మర్గాలి శీతలీకరణ (ANAN) ఉపయోగించడం. ఇది ఇన్సులేషన్ లేదా వేడి వెదజల్లడం కోసం ఏదైనా ద్రవ మాధ్యమంపై ఆధారపడదు, బదులుగా ఉష్ణోగ్రత పెరుగుదలను నియంత్రించడానికి సహజ ఉష్ణప్రసరణ లేదా బలవంతంగా గాలి శీతలీకరణను ఉపయోగిస్తుంది.

అది ఏమి చేస్తుంది?

1. ఎలక్ట్రికల్ ఐసోలేషన్ : ప్రైమరీ మరియు సెకండరీ వైండింగ్‌ల మధ్య భౌతిక విద్యుత్ అవరోధాన్ని సృష్టిస్తుంది, గ్రౌండ్ లూప్‌లకు ప్రభావవంతంగా అంతరాయం కలిగిస్తుంది, హార్మోనిక్స్‌ను అణిచివేస్తుంది మరియు గ్రిడ్ నుండి అధిక-ఫ్రీక్వెన్సీ జోక్యం మరియు సర్జ్‌లను ఫిల్టర్ చేస్తుంది, సున్నితమైన లోడ్‌లకు "క్లీన్" పవర్‌ను అందిస్తుంది.

2. వోల్టేజ్ పరివర్తన : వివిధ పరికరాల విద్యుత్ సరఫరా అవసరాలకు అనుగుణంగా, అవసరాలకు అనుగుణంగా AC వోల్టేజ్‌ను పెంచడం లేదా తగ్గించడం.

3. భద్రతా రక్షణ : ఐసోలేషన్ డిజైన్ ద్వారా, అధిక-వోల్టేజ్ వైపు నేరుగా సిబ్బంది సంబంధాన్ని నిరోధిస్తుంది, విద్యుత్ షాక్ ప్రమాదాన్ని గణనీయంగా తగ్గిస్తుంది.

4. అవుట్‌డోర్ అడాప్టేషన్ : IP54 లేదా అంతకంటే ఎక్కువ రక్షణ రేటింగ్‌ల కోసం రూపొందించబడిన కఠినమైన ఎన్‌క్లోజర్ గాలి, వర్షం, దుమ్ము, ఉప్పు స్ప్రే మరియు దీర్ఘకాలిక UV ఎక్స్‌పోజర్‌ను తట్టుకునేలా చేస్తుంది.

సంక్షిప్తంగా, మీకు కఠినమైన బహిరంగ వాతావరణంలో సురక్షితమైన, శుభ్రమైన, నిర్వహణ-రహిత పవర్ ఐసోలేషన్ మరియు మార్పిడి పరిష్కారం అవసరమైనప్పుడు, ఈ ఎయిర్ కూలింగ్ అవుట్‌డోర్ ఐసోలేషన్ డ్రై టైప్ ట్రాన్స్‌ఫార్మర్ ప్రధాన పరిష్కారం.

ఉత్పత్తి ప్రయోజనాలు

సాంప్రదాయ చమురు-మునిగిన లేదా ప్రామాణిక ఇండోర్ డ్రై-టైప్ ట్రాన్స్‌ఫార్మర్‌లతో పోలిస్తే, ఈ ఉత్పత్తి ఐదు ప్రధాన ప్రయోజనాలను అందిస్తుంది:

1. జీరో పొల్యూషన్, మెయింటెనెన్స్-ఫ్రీ : ఆయిల్-ఫ్రీ డిజైన్ లీకేజీల నుండి మట్టి లేదా నీటి కలుషిత ప్రమాదాన్ని పూర్తిగా తొలగిస్తుంది, అలాగే వార్షిక చమురు పరీక్ష మరియు భర్తీకి సంబంధించిన నిర్వహణ ఖర్చులు మరియు పనికిరాని సమయాలను పూర్తిగా తొలగిస్తుంది. కఠినమైన పర్యావరణ నిబంధనల ప్రకారం బహిరంగ ప్రాజెక్టుల కోసం, ఇది నిర్ణయాత్మక ప్రయోజనం.

2. సుపీరియర్ అవుట్‌డోర్ ఎన్విరాన్‌మెంటల్ టాలరెన్స్: వాక్యూమ్ ప్రెజర్ ఇంప్రెగ్నేషన్ (VPI) ప్రక్రియను మరియు క్లాస్ H (180°C) ఇన్సులేషన్ సిస్టమ్‌ను ఉపయోగించుకుంటుంది, స్టెయిన్‌లెస్ స్టీల్ లేదా అలుజింక్ స్టీల్‌తో తయారు చేయబడిన పూర్తిగా మూసివేసిన వెల్డెడ్ అవుట్‌డోర్ ఎన్‌క్లోజర్‌తో కలిపి. పరిసర ఉష్ణోగ్రతలలో -25°C నుండి 50°C వరకు మరియు సాపేక్ష ఆర్ద్రత 95% వరకు స్థిరంగా పనిచేస్తుంది. ఉప్పు స్ప్రే, ఫంగస్ మరియు తుప్పుకు నిరోధకత.

3. ఎలక్ట్రికల్ ఐసోలేషన్‌తో అంతిమ భద్రత : ప్రైమరీ మరియు సెకండరీ వైండింగ్‌ల మధ్య రీన్‌ఫోర్స్డ్ ఇన్సులేషన్ 3kV నుండి 5kV వరకు విద్యుద్వాహక తట్టుకునే వోల్టేజ్‌ను సాధిస్తుంది (మోడల్‌పై ఆధారపడి). గ్రిడ్ నుండి DC భాగాలు, థర్డ్ హార్మోనిక్స్ మరియు వివిధ ఉప్పెన ప్రభావాలను ప్రభావవంతంగా వేరు చేస్తుంది, దిగువ ఖచ్చితత్వ సాధనాలను రక్షిస్తుంది.

4. సహజమైన గాలి శీతలీకరణ, నిశ్శబ్దం మరియు నమ్మదగినది : ఫ్యాన్లు లేకుండా వేడి వెదజల్లడం కోసం గాలి ప్రసరణపై ఆధారపడుతుంది (ఐచ్ఛికం). చమురు-మునిగిపోయిన ట్రాన్స్‌ఫార్మర్‌ల కంటే ఆపరేటింగ్ శబ్దం గణనీయంగా తక్కువగా ఉంటుంది. కోర్ కాంపోనెంట్స్‌లో రొటేటింగ్ మెకానికల్ భాగాలు లేకుండా, ఫెయిల్యూర్స్ మధ్య సగటు సమయం (MTBF) గణనీయంగా మెరుగుపడింది.

5. అధిక ఓవర్‌లోడ్ సామర్థ్యం, ​​అత్యవసర పరిస్థితుల్లో ఉపయోగించబడుతుంది: నిరంతర ఆపరేషన్ కోసం 120% వరకు అత్యవసర ఓవర్‌లోడ్ సామర్థ్యం, ​​స్వల్పకాలిక ఆపరేషన్ కోసం 150%. ఊహించని అవుట్‌డోర్ లోడ్ పీక్‌ల సమయంలో (ఉదా., బహుళ మోటార్లు ఏకకాలంలో ప్రారంభమవుతాయి), వినియోగదారు కోసం విలువైన సమయాన్ని కొనుగోలు చేస్తూ, తక్షణ సామర్థ్య పెరుగుదల అవసరం లేదు.

ఉత్పత్తి లక్షణాలు

కోర్ : అధిక-పారగమ్యత కోల్డ్-రోల్డ్ గ్రెయిన్-ఓరియెంటెడ్ సిలికాన్ స్టీల్, స్టెప్-ల్యాప్ జాయింట్ ప్రాసెస్, గణనీయంగా తగ్గిన నో-లోడ్ నష్టం మరియు ఉత్తేజకరమైన కరెంట్.

వైండింగ్‌లు : అధిక మరియు తక్కువ వోల్టేజ్ వైండింగ్‌లు రెండూ ఆల్-కాపర్ (అల్యూమినియం ఐచ్ఛిక) కండక్టర్‌లను ఉపయోగిస్తాయి, నోమెక్స్ ® లేదా అలాంటి అరామిడ్ ఇన్సులేషన్ పేపర్‌తో చుట్టబడి, VPI వాక్యూమ్ ఇంప్రెగ్నేషన్ ద్వారా ద్రావకం లేని వార్నిష్‌తో ప్రాసెస్ చేయబడి, బలమైన, తేమ-నిరోధక, అధిక-ఉష్ణోగ్రతను తట్టుకునే ఘన ఇన్సులేషన్ నిర్మాణాన్ని ఏర్పరుస్తుంది.

ఐసోలేషన్ స్ట్రక్చర్ : ప్రైమరీ మరియు సెకండరీ వైండింగ్‌లు ప్రత్యేక బాబిన్‌లు లేదా ఇండిపెండెంట్ కోర్ లెగ్‌లపై గాయపడతాయి, వాటి మధ్య ఐచ్ఛిక ఎలెక్ట్రోస్టాటిక్ షీల్డ్ ఉంటుంది, కప్లింగ్ కెపాసిటెన్స్‌ను తగ్గిస్తుంది మరియు అద్భుతమైన హై-ఫ్రీక్వెన్సీ ఇంటర్‌ఫరెన్స్ సప్రెషన్‌ను అందిస్తుంది.

రక్షిత ఎన్‌క్లోజర్: ప్రామాణిక IP54 రక్షణ (డస్ట్-టైట్, స్ప్లాష్ ప్రూఫ్), IP65 ఐచ్ఛికం. 2.0mm మందపాటి స్టెయిన్‌లెస్ స్టీల్ లేదా గాల్వాల్యూమ్ స్టీల్‌తో చేసిన ఎన్‌క్లోజర్, రెయిన్‌ప్రూఫ్ రూఫ్, స్టెయిన్‌లెస్ స్టీల్ వెంటిలేటెడ్ లౌవర్‌లు మరియు యాంటీ-ప్రై లాక్‌లను కలిగి ఉంటుంది.

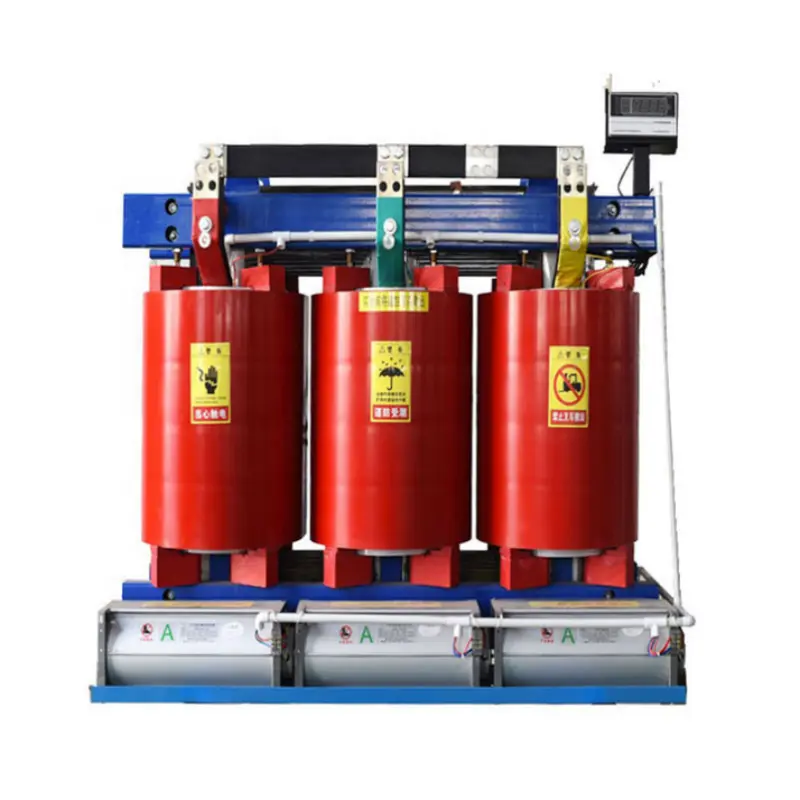

ఉష్ణోగ్రత నియంత్రణ వ్యవస్థ: అంతర్నిర్మిత PTC లేదా PT100 RTD ఉష్ణోగ్రత సెన్సార్‌లు, ఓవర్-టెంపరేచర్ అలారం, ట్రిప్ ప్రొటెక్షన్ మరియు ఆటోమేటిక్ ఫ్యాన్ యాక్టివేషన్ (ఐచ్ఛిక ఫ్యాన్‌లు ఇన్‌స్టాల్ చేయబడితే) కోసం స్మార్ట్ టెంపరేచర్ కంట్రోలర్‌కు కనెక్ట్ చేయగలవు.

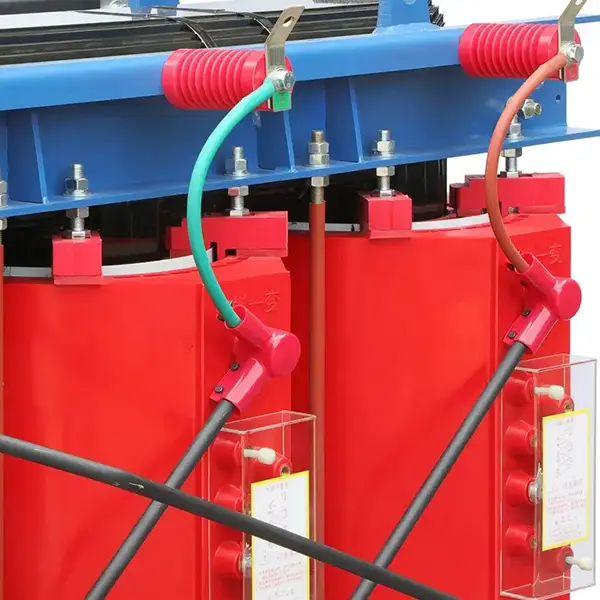

టెర్మినల్స్: సిలికాన్ రబ్బరు సీల్స్ మరియు కేబుల్ గ్లాండ్ ఎంట్రీలతో అవుట్‌డోర్ హై-వోల్టేజ్ జంక్షన్ బాక్స్. తక్కువ-వోల్టేజ్ వైపు టిన్-పూతతో కూడిన రాగి బస్‌బార్లు లేదా జలనిరోధిత కనెక్టర్లను ఉపయోగిస్తుంది.

ఉత్పత్తి అప్లికేషన్

ఈ ఎయిర్ కూలింగ్ అవుట్‌డోర్ ఐసోలేషన్ డ్రై టైప్ ట్రాన్స్‌ఫార్మర్ క్రింది సందర్భాలలో విస్తృతంగా ఉపయోగించబడుతుంది:

పునరుత్పాదక శక్తి ఉత్పత్తి: PV పవర్ ప్లాంట్ మరియు విండ్ ఫామ్ స్కిడ్-మౌంటెడ్ సబ్‌స్టేషన్ల యొక్క తక్కువ-వోల్టేజ్ వైపున వేరుచేయడం, గ్రిడ్ కనెక్షన్ లేదా స్థానిక విద్యుత్ సరఫరాకు ముందు ఇన్వర్టర్ అవుట్‌పుట్ వోల్టేజ్‌ను వేరుచేయడం.

అవుట్‌డోర్ ఇండస్ట్రియల్ ఎక్విప్‌మెంట్ : ఆయిల్ డ్రిల్లింగ్ ప్లాట్‌ఫారమ్‌లు, ఓపెన్-పిట్ మైన్ క్రషర్లు, పోర్ట్ షోర్ పవర్ సిస్టమ్స్, టన్నెల్ బోరింగ్ మెషిన్‌లు (షీల్డ్ మెషీన్‌లు) కోసం పవర్ సప్లై ఐసోలేషన్, గ్రిడ్ సర్జ్‌లను దెబ్బతీసే పరికరాలను నిరోధిస్తుంది.

తాత్కాలిక & ఎమర్జెన్సీ పవర్: అవుట్‌డోర్ ఈవెంట్‌లు, క్రీడా పోటీలు మరియు విపత్తు సహాయ సైట్‌ల కోసం జనరేటర్ అవుట్‌పుట్ ఐసోలేషన్, ఆడియో, వీడియో మరియు నియంత్రణ పరికరాల కోసం క్లీన్ పవర్‌ను అందిస్తుంది.

ఛార్జింగ్ ఇన్‌ఫ్రాస్ట్రక్చర్: అవుట్‌డోర్ DC ఫాస్ట్ ఛార్జర్‌ల కోసం ఇన్‌పుట్ ఐసోలేషన్ ట్రాన్స్‌ఫార్మర్, ఛార్జింగ్ మాడ్యూల్‌లను రక్షిస్తూ గ్రిడ్‌లోకి హార్మోనిక్ ఫీడ్‌బ్యాక్‌ను నిరోధిస్తుంది.

స్మార్ట్ గ్రిడ్ & పంపిణీ: అవుట్‌డోర్ రింగ్ మెయిన్ యూనిట్‌లు మరియు కాంపాక్ట్ సబ్‌స్టేషన్‌లలో స్టేషన్ సర్వీస్ లేదా ఐసోలేషన్ ట్రాన్స్‌ఫార్మర్లు, ఆటోమేషన్ టెర్మినల్స్ (DTU/FTU) కోసం సురక్షితమైన, నమ్మదగిన శక్తిని అందిస్తాయి.

ఉత్పత్తి వివరాలు

VPI వాక్యూమ్ ప్రెజర్ ఇంప్రెగ్నేషన్ ప్రక్రియ

అన్ని వైండింగ్‌లు వాక్యూమ్ కింద ద్రావకం లేని ఇన్సులేటింగ్ వార్నిష్‌తో కలిపి ఉంటాయి, అంతర్గత గాలిని తొలగిస్తుంది మరియు మలుపులు, పొరలు మరియు నేల మధ్య వార్నిష్ పూర్తిగా చొచ్చుకుపోయేలా చేస్తుంది. క్యూరింగ్ తర్వాత, ఇది ఉష్ణ వాహకత, యాంత్రిక బలం మరియు తేమ నిరోధకతతో ఒక ఏకశిలా "ఘన" నిర్మాణాన్ని ఏర్పరుస్తుంది.

అవుట్‌డోర్-నిర్దిష్ట జంక్షన్ బాక్స్

తక్కువ-వోల్టేజ్ అవుట్‌లెట్ బాక్స్ రాగి బస్‌బార్‌ల మధ్య పుష్కలమైన విద్యుత్ క్లియరెన్స్ (>20 మిమీ)తో జ్వాల-నిరోధక ఇన్సులేటింగ్ సపోర్ట్ ప్యానెల్‌ను కలిగి ఉంది. కేబుల్ ఎంట్రీలు బహుళ-సీల్ రబ్బరు పట్టీలు మరియు కేబుల్ గ్రంధులను ఉపయోగించుకుంటాయి, వివిధ ఆర్మర్డ్ లేదా రబ్బరు-షీట్ కేబుల్‌లకు అనుకూలంగా ఉంటాయి, కేబుల్‌తో పాటుగా బాక్స్‌లోకి తేమ ప్రవేశించకుండా చేస్తుంది.

హెవీ-డ్యూటీ స్టెయిన్‌లెస్ స్టీల్ ఎన్‌క్లోజర్

ఆవరణను లేజర్ కట్టింగ్, CNC బెండింగ్ మరియు రోబోటిక్ వెల్డింగ్ ఉపయోగించి తయారు చేస్తారు, అన్ని అతుకులు నిరంతరం సీలు చేయబడతాయి. తలుపులు మూడు-పాయింట్ లాకింగ్ హ్యాండిల్స్ మరియు వాతావరణ-నిరోధక సీలింగ్ రబ్బరు పట్టీలను కలిగి ఉంటాయి. పై కవర్ కోణీయ రెయిన్ షీల్డ్‌గా రూపొందించబడింది మరియు సౌకర్యవంతమైన అవుట్‌డోర్ హోస్టింగ్ కోసం ట్రైనింగ్ ఐ బోల్ట్‌లను కలిగి ఉంటుంది.

ప్యాకేజింగ్, డెలివరీ & అమ్మకాల తర్వాత

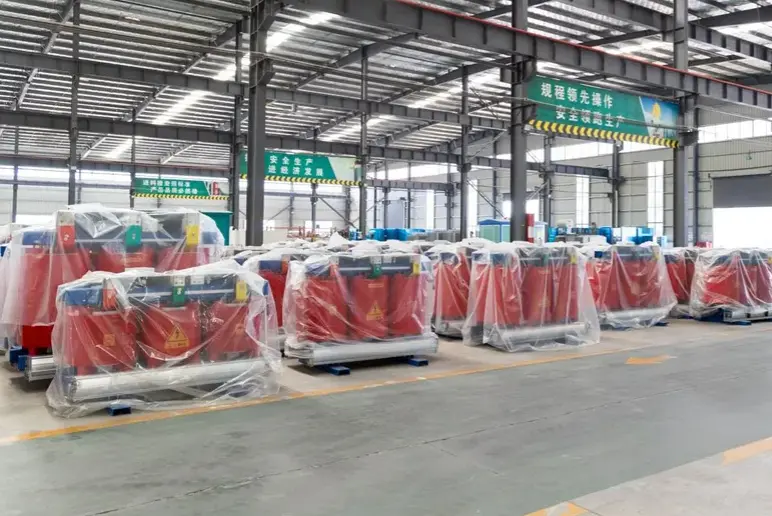

ప్యాకేజింగ్ పద్ధతి

1. తేమ-ప్రూఫ్ PE ఫిల్మ్‌తో చుట్టబడిన ట్రాన్స్‌ఫార్మర్ బాడీ, డెసికాంట్ లోపల ఉంచబడుతుంది.

2. హెవీ-డ్యూటీ చెక్క డబ్బాలు లేదా ధూమపానం లేని ప్లైవుడ్ బాక్సులలో ప్యాక్ చేయబడింది (ఎగుమతి ప్రమాణాలకు అనుగుణంగా), చుట్టూ అధిక సాంద్రత కలిగిన ఫోమ్ లేదా కుషనింగ్ కోసం గాలితో నిండిన బ్యాగ్‌లు ఉంటాయి.

3. "తేమ ప్రూఫ్", "పెళుసుగా" మరియు "దిస్ వే అప్" వంటి లేబుల్‌లు పెట్టె వెలుపల అతికించబడ్డాయి.

డెలివరీ పద్ధతి

1. డొమెస్టిక్: డెడికేటెడ్ లాజిస్టిక్స్ ట్రక్ (చిన్న సామర్థ్యాలను డెప్పన్/SF ఎక్స్‌ప్రెస్ భారీ వస్తువుల ద్వారా రవాణా చేయవచ్చు).

2. ఎగుమతి: కస్టమ్స్ డాక్యుమెంటేషన్‌తో సహా సముద్రం, రైలు లేదా వాయు రవాణా కోసం ఏర్పాట్లు.

అమ్మకాల తర్వాత సేవ

1. వారంటీ వ్యవధి: రసీదు తేదీ నుండి 12 నెలలు.

2. వారంటీ వ్యవధిలో తయారీ లోపాల కోసం ఉచిత మరమ్మత్తు లేదా భర్తీ.

తరచుగా అడిగే ప్రశ్నలు (Q&A)

Q1: ఈ ఎయిర్ కూలింగ్ అవుట్‌డోర్ ఐసోలేషన్ డ్రై టైప్ ట్రాన్స్‌ఫార్మర్ సాధారణ ఆయిల్-ఇమ్మర్జ్డ్ ట్రాన్స్‌ఫార్మర్‌తో పోలిస్తే వేడెక్కడం మరియు కాలిపోయే అవకాశం ఎక్కువ కాదా?

జ: పూర్తిగా వ్యతిరేకం. గాలి చమురు కంటే తక్కువ ఉష్ణ వాహకతను కలిగి ఉన్నప్పటికీ, మా ఉత్పత్తి క్లాస్ H ఇన్సులేషన్ (180 ° C కోసం రేట్ చేయబడింది) మరియు VPI వాక్యూమ్ ఇంప్రెగ్నేషన్ ప్రక్రియను ఉపయోగిస్తుంది. వైండింగ్ల నుండి వేడిని సమర్థవంతంగా దూరంగా నిర్వహించబడుతుంది మరియు ఆవరణ ద్వారా వెదజల్లుతుంది. అదే సామర్థ్యం కోసం, మా డిజైన్ పెద్ద ఉష్ణోగ్రత పెరుగుదల మార్జిన్‌ను కలిగి ఉంది, ఇది ఆయిల్ లీకేజ్ మరియు సాంప్రదాయ యూనిట్లలో తక్కువ చమురు స్థాయిల వల్ల కలిగే బర్న్‌అవుట్ వైఫల్యాలను ఎదుర్కొనే అవకాశం తక్కువ. మాఎయిర్ కూలింగ్ అవుట్‌డోర్ ఐసోలేషన్ డ్రై టైప్ ట్రాన్స్‌ఫార్మర్40°C అవుట్‌డోర్ పరిస్థితుల్లో పూర్తి లోడ్‌లో కూడా ఇన్సులేషన్ పరిమితి కంటే తక్కువ హాట్ స్పాట్ ఉష్ణోగ్రతలతో పనిచేస్తుంది.

Q2: వర్షపు రోజులలో ఆరుబయట, వర్షపు నీరు కూలింగ్ లౌవర్‌ల ద్వారా ప్రవేశించి లోపల షార్ట్ సర్క్యూట్‌కు కారణం కాదా?

జ: లేదు. మా ఎన్‌క్లోజర్ ప్రొటెక్షన్ రేటింగ్ IP54. లౌవర్‌లు అంతర్గత చిక్కైన-శైలి ఛానెల్ మరియు మెటల్ మెష్ స్క్రీన్‌ను కలిగి ఉంటాయి. నిమిషానికి 10 మిమీ వర్షపాతం తీవ్రతతో ముందు నుండి నేరుగా పిచికారీ చేసినప్పటికీ, లోపలి భాగం పూర్తిగా పొడిగా ఉంటుందని పరీక్షలు చూపిస్తున్నాయి. అన్ని కేబుల్ ఎంట్రీ పోర్ట్‌లు పేలుడు-గ్రేడ్ మూసివున్న గ్రంధులను ఉపయోగిస్తాయి, తేమ ప్రవేశించడానికి ఏదైనా మార్గాన్ని పూర్తిగా నిరోధించాయి.

టెక్నికల్ స్పెసిఫికేషన్ టేబుల్
