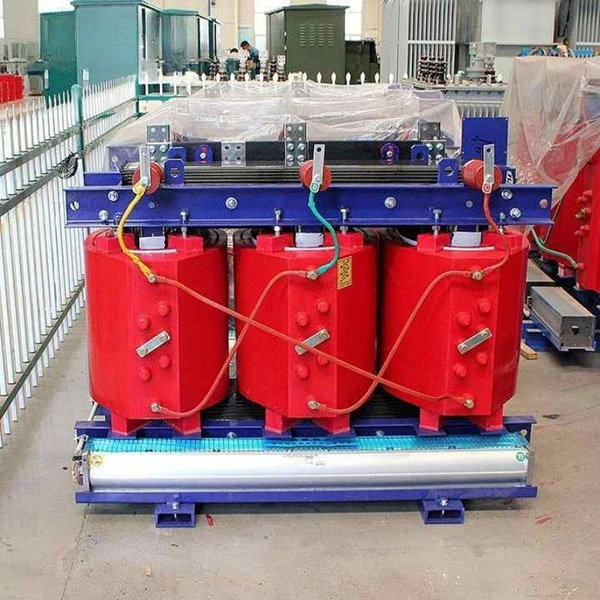

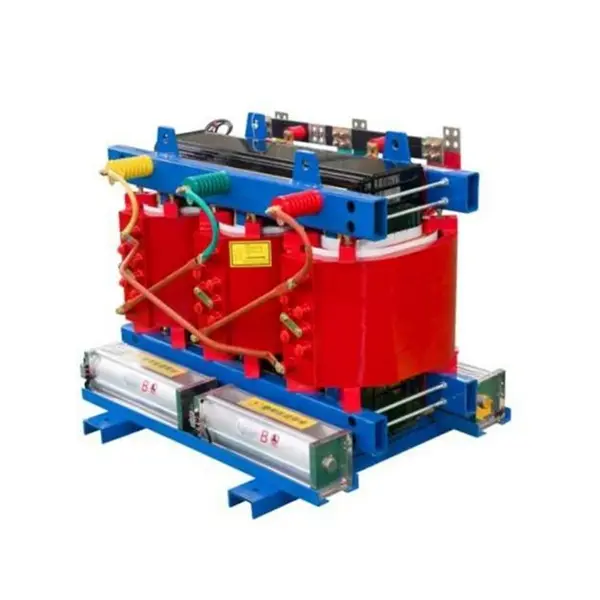

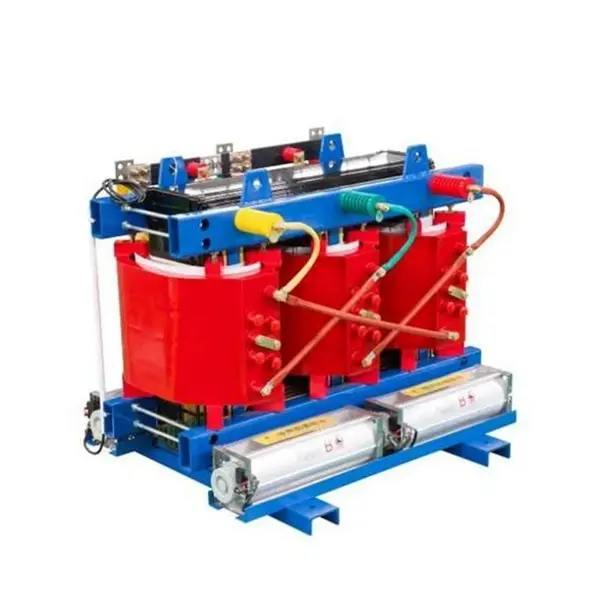

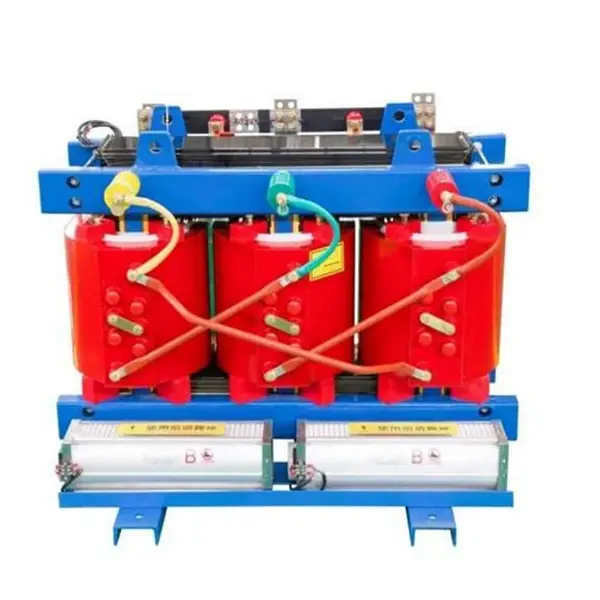

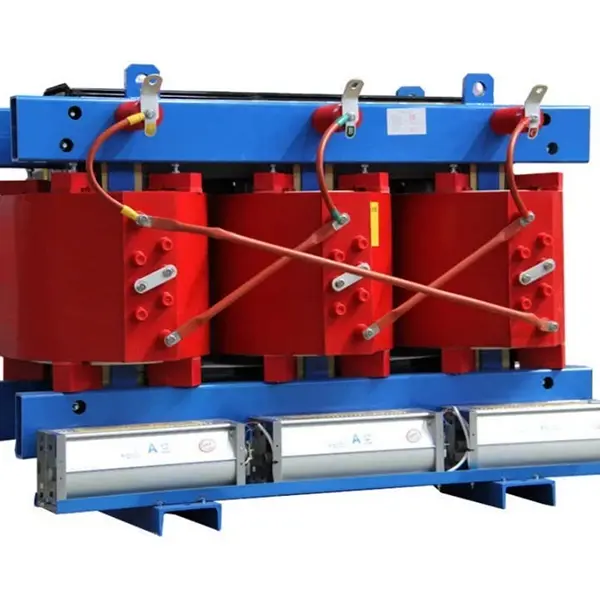

SCB13 800kva ఎపోక్సీ రెసిన్ కాస్ట్ పవర్ ట్రాన్స్‌ఫార్మర్

ఈ సామగ్రి ఏమిటి?

SCB13-800kVA ఎపాక్సీ రెసిన్ కాస్ట్ పవర్ ట్రాన్స్‌ఫార్మర్ అనేది వాక్యూమ్ ఎపాక్సీ రెసిన్ కాస్టింగ్ ప్రక్రియను ఉపయోగించి తయారు చేయబడిన మూడు-దశల పవర్ ట్రాన్స్‌ఫార్మర్. ఇది పొడి-రకం ట్రాన్స్ఫార్మర్ల యొక్క శక్తి-సమర్థవంతమైన కుటుంబానికి చెందినది.

మోడల్ కోడ్ విభజన:

● S - మూడు దశలు

● సి - కాస్ట్ రెసిన్ (ఎపాక్సీ)

● B - తక్కువ-వోల్టేజ్ రేకు వైండింగ్

● 13 – పనితీరు శ్రేణి కోడ్, శక్తి సామర్థ్య స్థాయిని సూచిస్తుంది

అది ఏమి చేస్తుంది?

ఈ పరికరం యొక్క ప్రధాన విధి ఏమిటంటే, అధిక వోల్టేజ్ (10kV లేదా 35kV) నుండి తక్కువ వోల్టేజీకి (400V/380V), వివిధ విద్యుత్ లోడ్‌లకు సురక్షితమైన మరియు స్థిరమైన శక్తిని అందించడం. సాంప్రదాయ నూనెతో నిండిన ట్రాన్స్‌ఫార్మర్‌ల వలె కాకుండా, ఇది శీతలీకరణ కోసం ఇన్సులేటింగ్ నూనెను ఉపయోగించదు. బదులుగా, ఇది సహజ గాలి శీతలీకరణతో కలిపి ఎపోక్సీ ఘన ఇన్సులేషన్‌ను ఉపయోగించి పనిచేస్తుంది.

ఉత్పత్తి వివరణ

SCB13-800kVA ఎపోక్సీ రెసిన్ తారాగణం పవర్ ట్రాన్స్‌ఫార్మర్ అధిక-సామర్థ్యం,మూడు-దశల పొడి-రకం ట్రాన్స్ఫార్మర్ఆధునిక విద్యుత్ పంపిణీ కోసం రూపొందించబడింది. ఇది ఎపోక్సీ రెసిన్ వాక్యూమ్ కాస్టింగ్, తక్కువ-వోల్టేజ్ ఫాయిల్ వైండింగ్‌లను కలిగి ఉంది మరియు GB 20052-2020 లెవెల్ 2 ఎనర్జీ ఎఫిషియెన్సీ స్టాండర్డ్స్‌ను (లెవల్ 1కి చేరుకుంటుంది). శక్తి పొదుపు, అగ్ని భద్రత మరియు విశ్వసనీయత డిమాండ్ చేసే అప్లికేషన్‌లకు అనువైనది.

10kV/0.4kV (6kV, 20kV లేదా 35kVకి అనుకూలీకరించదగినది) యొక్క ప్రామాణిక వోల్టేజ్ నిష్పత్తితో 800kVA వద్ద రేట్ చేయబడింది. చమురు రహిత ఎపాక్సి ఘన ఇన్సులేషన్ లీకేజీ, అగ్ని మరియు పేలుడు ప్రమాదాలను తొలగిస్తుంది, ఇది ఎత్తైన భవనాలు, సబ్‌వేలు, ఆసుపత్రులు, డేటా సెంటర్‌లు మరియు రసాయన కర్మాగారాలకు అనుకూలంగా ఉంటుంది.

కీలక విద్యుత్ పనితీరు: నో-లోడ్ నష్టం ≤1090W, లోడ్ నష్టం (120°C) ≤6260W, షార్ట్-సర్క్యూట్ ఇంపెడెన్స్ 6% (సర్దుబాటు 4%-10%), పాక్షిక ఉత్సర్గ ≤5pC, మరియు 1 మీటర్ వద్ద శబ్దం ≤55dB.

ఒక తెలివైన ఉష్ణోగ్రత నియంత్రణ వ్యవస్థ (PT100 సెన్సార్లు, ఆటో ఫ్యాన్ స్టార్ట్/స్టాప్, ఓవర్‌హీట్ అలారం మరియు ట్రిప్) మరియు BA సిస్టమ్ ఇంటిగ్రేషన్ కోసం RS485 కమ్యూనికేషన్‌తో అమర్చబడి ఉంటుంది. VPI కాస్టింగ్ ప్రక్రియ తేమ-ప్రూఫ్, ఫ్లేమ్-రిటార్డెంట్ ఎన్‌క్యాప్సులేషన్‌ను నిర్ధారిస్తుంది. కోర్ స్టెప్-ల్యాప్ జాయింట్‌లతో అధిక-పారగమ్యత సిలికాన్ స్టీల్‌ను ఉపయోగిస్తుంది. ప్రామాణిక రక్షణ IP20 (IP23 ఐచ్ఛికం).

30-సంవత్సరాల డిజైన్ జీవితం మరియు కనిష్ట నిర్వహణతో, SCB13-800kVA అనేది కొత్త లేదా అప్‌గ్రేడ్ చేయబడిన పంపిణీ వ్యవస్థలకు నమ్మదగిన, ఆర్థికపరమైన ఎంపిక.

ఉత్పత్తి అప్లికేషన్

సాధారణ అప్లికేషన్లు:

ఎత్తైన భవనాలు, వాణిజ్య సముదాయాలు, ఆసుపత్రులు, డేటా సెంటర్‌లు, సబ్‌వే స్టేషన్‌లు, విమానాశ్రయాలు, రసాయన కర్మాగారాలు, పునరుత్పాదక ఇంధన కేంద్రాలు మరియు అగ్నిమాపక భద్రత కీలకమైన ఏదైనా ప్రదేశం.

ఉత్పత్తి ఫీచర్

అధిక సామర్థ్యం & శక్తి పొదుపులు - తక్కువ నిర్వహణ ఖర్చులు

SCB11 సిరీస్‌తో పోలిస్తే నో-లోడ్ నష్టాలు 20%-37% తగ్గాయి; లోడ్ నష్టాలు 15%-30% తగ్గాయి

సాధారణ 800kVA నో-లోడ్ నష్టం ≤ 1090W, లోడ్ నష్టం (120°C వద్ద) ≤ 6260W

GB 20052-2020 స్థాయి 2 శక్తి సామర్థ్య ప్రమాణాలకు అనుగుణంగా ఉంటుంది; కొన్ని పారామితులు స్థాయి 1కి చేరుకుంటాయి

ఆర్థిక ప్రయోజనాల గణన:

ప్రామాణిక SCB11 ట్రాన్స్‌ఫార్మర్‌తో పోలిస్తే $0.11/kWh చొప్పున సంవత్సరానికి 8,000 ఆపరేటింగ్ గంటల ఆధారంగా, వార్షిక విద్యుత్ పొదుపులు సుమారు $2,000-$2,700. ధర వ్యత్యాసం సుమారు 3 సంవత్సరాలలో పునరుద్ధరించబడుతుంది.

భద్రత & విశ్వసనీయత - జీరో రిస్క్‌తో ఫైర్‌ప్రూఫ్ మరియు పేలుడు ప్రూఫ్

ప్రధాన ప్రయోజనాలు:

స్వీయ ఆర్పివేయడం: ఎపాక్సీ రెసిన్ ఇగ్నిషన్ పాయింట్> 300°C; మంట వ్యాపించదు మరియు ఉష్ణ మూలాన్ని తీసివేసినప్పుడు స్వయంగా ఆరిపోతుంది

చమురు రహిత డిజైన్: చమురు లీకేజీ, అగ్ని మరియు పేలుడు ప్రమాదాలను పూర్తిగా తొలగిస్తుంది; చమురు నిల్వ గొయ్యి అవసరం లేదు

అధిక షార్ట్-సర్క్యూట్ తట్టుకోగల సామర్థ్యం: వాక్యూమ్ కాస్టింగ్ ద్వారా ఏర్పడిన అధిక-శక్తి ఫైబర్గ్లాస్-రీన్ఫోర్స్డ్ స్ట్రక్చర్ షార్ట్-సర్క్యూట్ తట్టుకునే సామర్థ్యాన్ని 30% కంటే ఎక్కువ పెంచుతుంది

చాలా తక్కువ పాక్షిక ఉత్సర్గ: పాక్షిక ఉత్సర్గ 5pC కంటే తక్కువగా నియంత్రించబడుతుంది, ఇన్సులేషన్ వృద్ధాప్యాన్ని గణనీయంగా తగ్గిస్తుంది

నిజమైన కస్టమర్ ఆందోళనలను పరిష్కరించడం:

ప్ర: ఎత్తైన భవనం యొక్క నేలమాళిగలో ట్రాన్స్‌ఫార్మర్‌ను ఇన్‌స్టాల్ చేస్తున్నప్పుడు, అగ్నిమాపక తనిఖీ ఎక్కువగా దేనిపై దృష్టి పెడుతుంది?

A: అగ్నిమాపక అధికారులు ప్రధానంగా "అగ్ని వ్యాప్తి ప్రమాదం" మరియు "విషపూరిత పొగ ఉద్గారాలపై" దృష్టి సారిస్తారు. మా SCB13 ఎపాక్సీ రెసిన్ కాస్టింగ్‌ను ఉపయోగిస్తుంది, ఇది అంతర్గతంగా మంటలను నివారిస్తుంది మరియు కాల్చినప్పుడు హాలోజనేటెడ్ టాక్సిక్ వాయువులను ఉత్పత్తి చేయదు (GB/T 1094.11-2022కి అనుగుణంగా). చమురుతో నిండిన ట్రాన్స్‌ఫార్మర్లు సరిపోలలేని ప్రధాన ప్రయోజనం ఇది. మొదటి మరియు రెండవ శ్రేణి నగరాల్లోని అనేక వాణిజ్య సముదాయాలు మరియు హాస్పిటల్ ప్రాజెక్ట్‌లు ఖచ్చితంగా ఈ ఫీచర్ కారణంగా ఖచ్చితమైన అగ్ని భద్రతా సమీక్షలను ఆమోదించాయి.

ప్ర: డ్రై-టైప్ ట్రాన్స్‌ఫార్మర్లు తేమకు సున్నితంగా ఉంటాయి. వారు దక్షిణ ప్రాంతాలలో వర్షాకాలంలో పని చేయవచ్చా?

A: సాంప్రదాయ డ్రై-టైప్ ట్రాన్స్‌ఫార్మర్‌లు నిజానికి తేమకు సున్నితంగా ఉంటాయి, అయితే మా SCB13 వాక్యూమ్ కాస్టింగ్ ప్రక్రియను ఉపయోగిస్తుంది, ఇక్కడ ఎపోక్సీ రెసిన్ వైండింగ్‌లను పూర్తిగా కప్పి, సీల్డ్ ఇన్సులేషన్ లేయర్‌ను ఏర్పరుస్తుంది. కోర్ మరియు బిగింపు హార్డ్‌వేర్ ప్రత్యేక యాంటీ తుప్పు చికిత్సకు లోనవుతుంది, 100% సాపేక్ష ఆర్ద్రత వాతావరణంలో సాధారణ ఆపరేషన్‌ను అనుమతిస్తుంది. షట్‌డౌన్ తర్వాత పునఃప్రారంభించే ముందు ఎండబెట్టడం చికిత్స అవసరం లేదు.

స్మార్ట్ మానిటరింగ్ - ఒక చూపులో ఉష్ణోగ్రత

స్టాండర్డ్ ఇంటెలిజెంట్ టెంపరేచర్ కంట్రోల్ సిస్టమ్:

నిజ-సమయ ఉష్ణోగ్రత పర్యవేక్షణ కోసం ప్రతి దశ వైండింగ్‌లో ప్రీ-ఎంబెడెడ్ PT100 ప్లాటినం రెసిస్టెన్స్ సెన్సార్‌లు

కంట్రోలర్ చక్రీయంగా మూడు-దశల మూసివేత ఉష్ణోగ్రతలను ప్రదర్శిస్తుంది - చదవడం సులభం

దిగువన అమర్చబడిన కూలింగ్ ఫ్యాన్‌లను స్వయంచాలకంగా ప్రారంభిస్తుంది/ఆపివేస్తుంది (>100°C వద్ద ప్రారంభమవుతుంది, <80°C వద్ద ఆగుతుంది)

ఓవర్ టెంపరేచర్ అలారం (సర్దుబాటు సెట్ పాయింట్) మరియు ఓవర్ టెంపరేచర్ ట్రిప్ రక్షణను అందిస్తుంది

తక్కువ నాయిస్ ఆపరేషన్ - నిశ్శబ్దం మరియు అంతరాయం కలిగించదు

కొలిచిన డేటా:

800kVA మరియు అంతకంటే తక్కువ, శబ్దం స్థాయి ≤ 55dB పరికరాల నుండి 1 మీటర్ కొలుస్తారు

45° పూర్తిగా స్టెప్డ్ ల్యాప్ కోర్ జాయింట్ టెక్నాలజీ + వైబ్రేషన్ డంపింగ్ ప్యాడ్‌లు శబ్దాన్ని 5-8dB వరకు తగ్గించగలవు

బలమైన ఓవర్‌లోడ్ కెపాసిటీ - ఇది చాలా ముఖ్యమైనప్పుడు నమ్మదగినది

ఓవర్‌లోడ్ సామర్థ్య పారామితులు:

సహజ శీతలీకరణ (AN) - నిరంతరం 100% లోడ్‌తో పనిచేయగలదు

ఫోర్స్డ్ ఎయిర్ కూలింగ్ (AF) - సామర్థ్యాన్ని 40-50% పెంచవచ్చు

2 గంటల పాటు 150% రేట్ లోడ్ తట్టుకోగలదు

అప్లికేషన్ దృశ్యాలు:

సమ్మర్ పీక్ డిమాండ్ పీరియడ్‌లు, క్రిటికల్ ఈవెంట్ పవర్ ప్రొటెక్షన్, ఒక ట్రాన్స్‌ఫార్మర్ విఫలమైనప్పుడు తాత్కాలిక లోడ్ షేరింగ్ - ఈ "క్లిష్టమైన క్షణాలలో," SCB13 యొక్క ఓవర్‌లోడ్ సామర్థ్యం విద్యుత్ సరఫరా కొనసాగింపును నిర్ధారిస్తుంది.

నిర్వహణ-రహితం - శ్రమ లేనిది మరియు చింత లేనిది

నిర్వహణ ప్రయోజనాలు:

చమురు రహితం - ఆవర్తన చమురు వడపోత లేదా చమురు క్రోమాటోగ్రఫీ పరీక్ష అవసరం లేదు

మృదువైన వైండింగ్ ఉపరితలం - దుమ్ము సులభంగా పేరుకుపోదు

కదిలే భాగాలు లేవు - చాలా తక్కువ వైఫల్యం రేటు

రోజువారీ నిర్వహణకు ఉష్ణోగ్రత ప్రదర్శనను తనిఖీ చేయడం మరియు శీతలీకరణ గాలి నాళాలను శుభ్రపరచడం మాత్రమే అవసరం

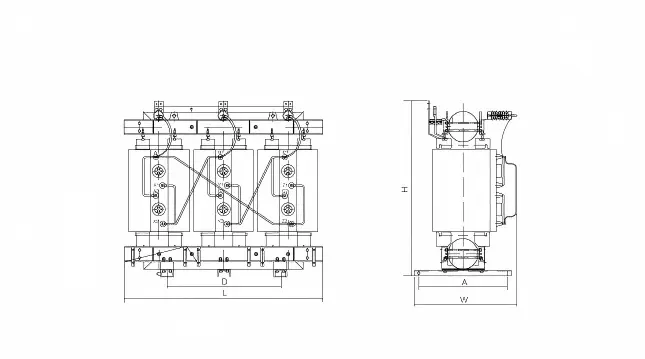

ఉత్పత్తి పరామితి (స్పెసిఫికేషన్)

అమ్మకాల తర్వాత సేవా నిబద్ధత

వారంటీ వ్యవధి: షిప్‌మెంట్ తేదీ నుండి 12 నెలలు (చెల్లింపు సేవా ఒప్పందంతో 36 లేదా 60 నెలల వరకు పొడిగించవచ్చు)

సాంకేతిక మద్దతు: జీవితకాల ఉచిత సాంకేతిక సంప్రదింపులు; ఎంపిక దశలో లోడ్ లెక్కింపు మరియు పరిష్కారం ఆప్టిమైజేషన్

ఫీల్డ్ సర్వీస్: ఇన్‌స్టాలేషన్ గైడెన్స్, కమీషన్ అసిస్టెన్స్, ఫాల్ట్ హ్యాండ్లింగ్ (వారంటీ సమయంలో ఉచితం, వారంటీ తర్వాత ఖర్చు ఆధారితం)

విడిభాగాల సరఫరా: ఉష్ణోగ్రత నియంత్రికలు, ఫ్యాన్లు, సెన్సార్లు మరియు స్టాక్‌లో ఉంచబడిన ఇతర సాధారణ భాగాలు; కొరియర్ ద్వారా మరుసటి రోజు డెలివరీ
