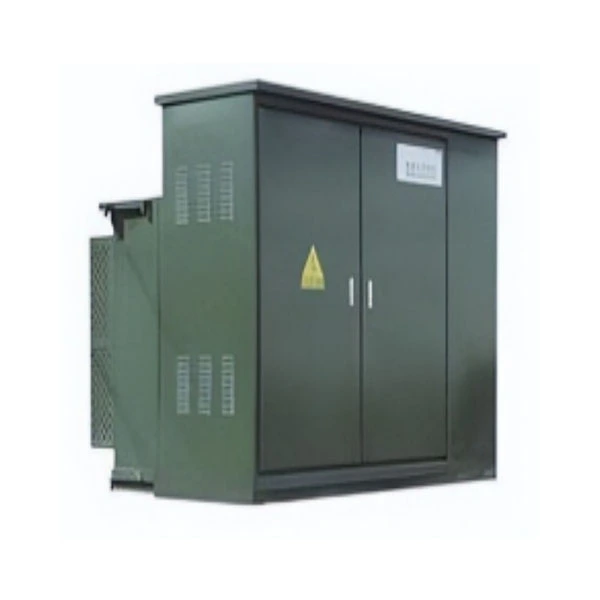

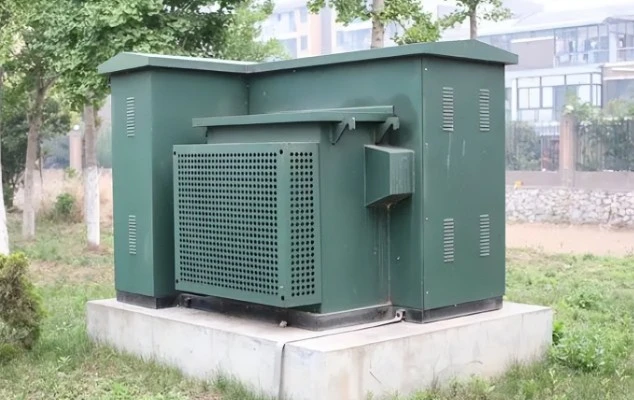

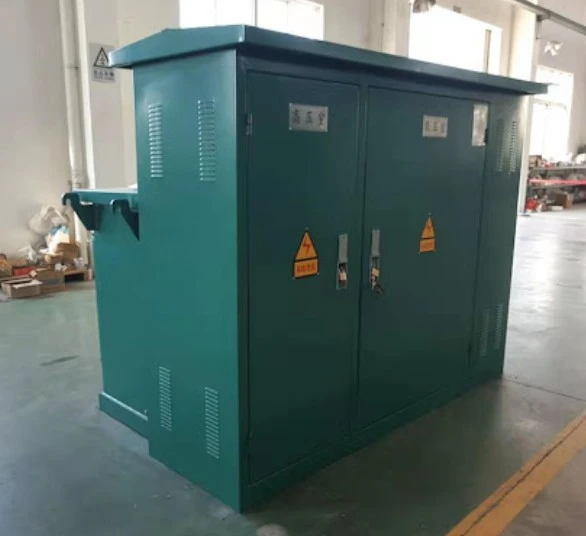

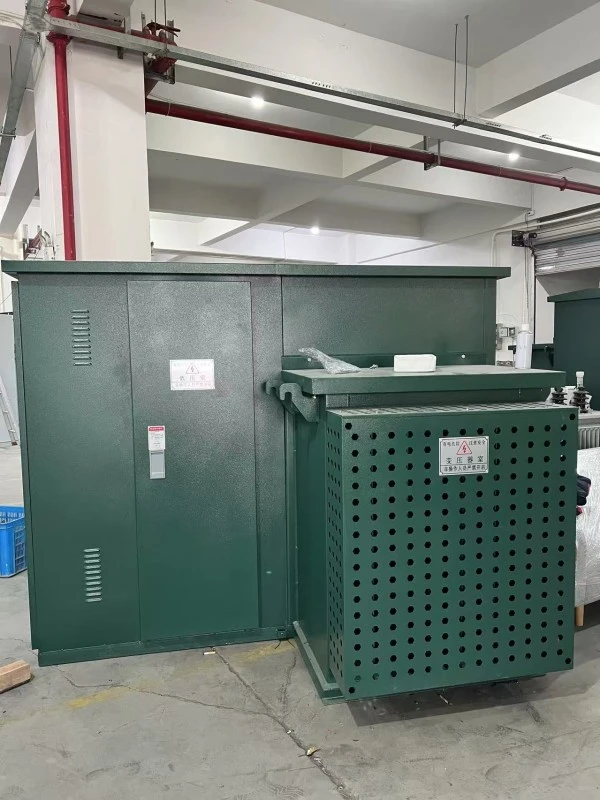

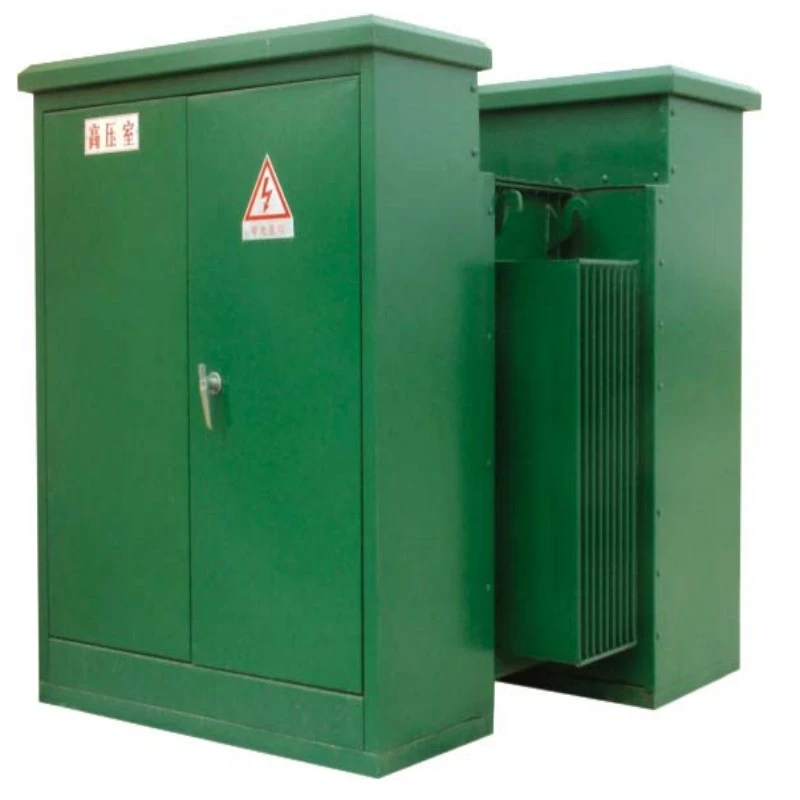

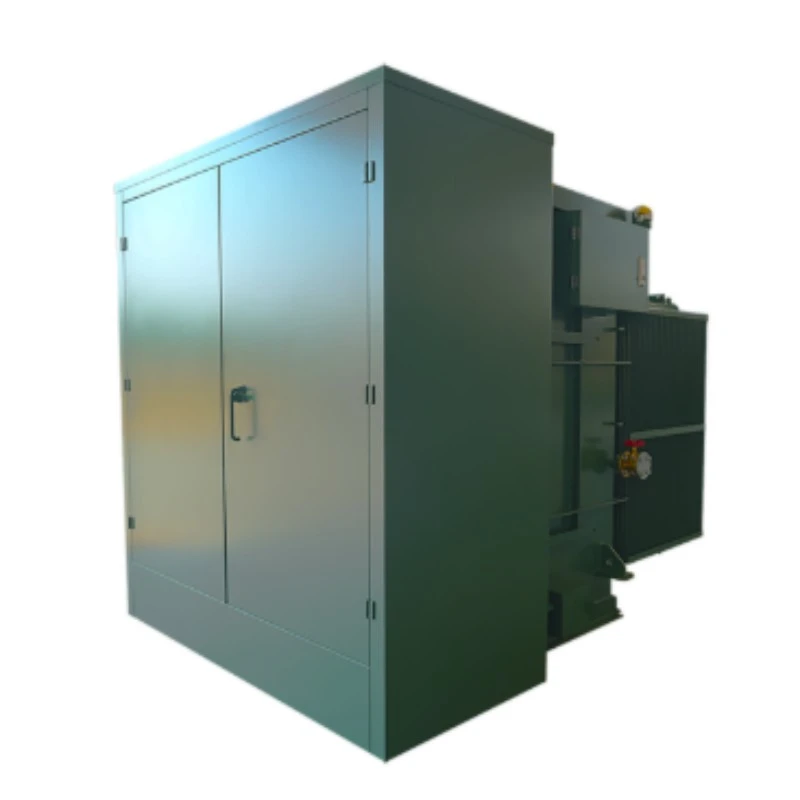

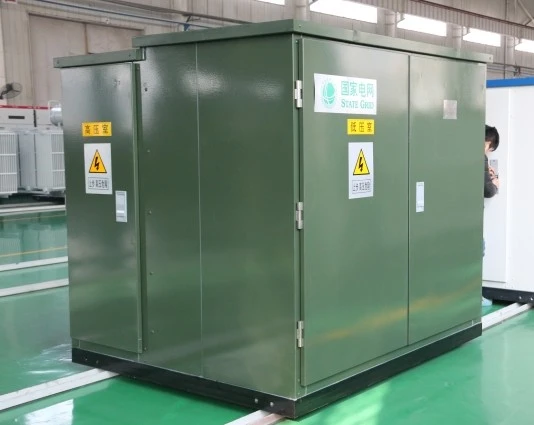

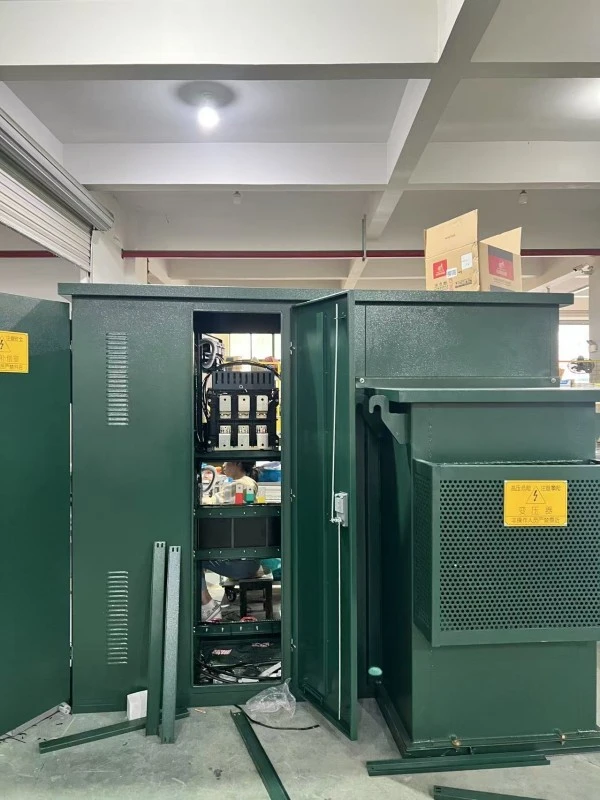

ట్రాన్స్‌ఫార్మర్ ఆయిల్ ఇన్సులేషన్ బాక్స్-టైప్ కాంపాక్ట్ అమెరికన్ టైప్ సబ్‌స్టేషన్

ట్రాన్స్‌ఫార్మర్ ఆయిల్ ఇన్సులేషన్ బాక్స్-టైప్ కాంపాక్ట్ అమెరికన్ టైప్ సబ్‌స్టేషన్ అనేది పూర్తిగా సమీకృత, ముందుగా నిర్మించిన విద్యుత్ పంపిణీ పరిష్కారం. నిర్వచనం ప్రకారం, ఇది కాంపాక్ట్, స్కిడ్-మౌంటెడ్ అసెంబ్లీ, ఇది aని మిళితం చేస్తుందిఅధిక-వోల్టేజ్ స్విచ్ గేర్, ఆయిల్-ఇమ్మర్జ్డ్ పవర్ ట్రాన్స్‌ఫార్మర్ మరియు తక్కువ-వోల్టేజ్ డిస్ట్రిబ్యూషన్ ప్యానెల్‌లు ఒకే, సీల్డ్ మెటల్ ఎన్‌క్లోజర్‌లో ఉంటాయి.

అది ఏమిటి:

విడిభాగాలను వేరుచేసే సాంప్రదాయ యూరోపియన్-శైలి సబ్‌స్టేషన్‌ల వలె కాకుండా, ఇదిఅమెరికన్-రకం యూనిట్ట్రాన్స్‌ఫార్మర్ ఆయిల్‌ను ఎలక్ట్రికల్ ఇన్సులేటర్ మరియు శీతలీకరణ మాధ్యమంగా ఉపయోగిస్తుంది. ట్రాన్స్‌ఫార్మర్ ట్యాంక్ నిర్మాణాత్మకంగా ఎన్‌క్లోజర్‌తో అనుసంధానించబడి, ఏకీకృత, "బాక్స్-టైప్" ఫారమ్ ఫ్యాక్టర్‌ను సృష్టిస్తుంది.

ఇది ఏమి చేస్తుంది:

ఈ సబ్‌స్టేషన్ అధిక-వోల్టేజ్ ప్రైమరీ విద్యుత్ (సాధారణంగా 12kV నుండి 36kV) తక్కువ-వోల్టేజ్ ఉపయోగపడే శక్తిగా (208V నుండి 480V) మార్చడానికి రూపొందించబడింది. ఇది మూడు క్లిష్టమైన విధులను నిర్వహిస్తుంది:

1. వోల్టేజ్ స్టెప్-డౌన్: మీడియం వోల్టేజ్‌ని యుటిలైజేషన్ వోల్టేజ్‌లకు తగ్గిస్తుంది.

2. రక్షణ: దిగువ గ్రిడ్‌లను లోపాల నుండి రక్షించడానికి ఇళ్ళు ఫ్యూజ్‌లు మరియు బ్రేకర్లు.

3. పంపిణీ: నివాస సంఘాలు, వాణిజ్య కేంద్రాలు లేదా పారిశ్రామిక సౌకర్యాలకు శక్తిని నిర్వహిస్తుంది మరియు పంపిణీ చేస్తుంది.

ట్రాన్స్‌ఫార్మర్ ఆయిల్ ఇన్సులేషన్ బాక్స్-టైప్ కాంపాక్ట్ అమెరికన్ టైప్ సబ్‌స్టేషన్ ప్రీమియమ్‌లో స్పేస్ ఉన్న వాతావరణంలో రాణిస్తుంది, అయితే విశ్వసనీయత రాజీపడదు. ఇది ఒక ప్రత్యేక కంచెతో కూడిన యార్డ్ లేదా కాంక్రీట్ ఖజానా అవసరాన్ని తొలగిస్తుంది, ఎందుకంటే అన్ని ప్రత్యక్ష భాగాలు పూర్తిగా మూసివేయబడతాయి.

ఉత్పత్తి పరామితి (స్పెసిఫికేషన్)

ఉత్పత్తి ఫీచర్ మరియు అప్లికేషన్

Q1: ట్రాన్స్‌ఫార్మర్ ఆయిల్ ఇన్సులేషన్ బాక్స్-టైప్ కాంపాక్ట్ అమెరికన్ టైప్ సబ్‌స్టేషన్‌ని స్టాండర్డ్ ప్యాడ్-మౌంటెడ్ ట్రాన్స్‌ఫార్మర్ కంటే భిన్నంగా చేస్తుంది?

A1: తేడా ఏకీకరణలో ఉంది. ప్రామాణిక ప్యాడ్-మౌంటెడ్ ట్రాన్స్‌ఫార్మర్ కేవలం ట్రాన్స్‌ఫార్మర్. మా బాక్స్-టైప్ కాంపాక్ట్ అమెరికన్ టైప్ సబ్‌స్టేషన్‌లో లోడ్ బ్రేక్ స్విచ్‌లు మరియు ఫ్యూజ్‌లతో కూడిన అధిక-వోల్టేజ్ కంపార్ట్‌మెంట్, అలాగే తక్కువ-వోల్టేజ్ బ్రేకర్ ప్యానెల్ ఉన్నాయి. ఇది "పెట్టెలో సబ్‌స్టేషన్" అయితే ప్రామాణిక యూనిట్ కేవలం ట్రాన్స్‌ఫార్మర్. ఆయిల్ ఇన్సులేషన్ లోపాల సమయంలో ఉన్నతమైన ఆర్క్-క్వెన్చింగ్ సామర్థ్యాన్ని కూడా అందిస్తుంది.

Q2: విపరీతమైన వాతావరణాల్లో చమురు ఇన్సులేషన్ నా ఆపరేషన్‌కు ఎలా ఉపయోగపడుతుంది?

A2: ట్రాన్స్‌ఫార్మర్ ఆయిల్ గాలి కంటే అధిక విద్యుద్వాహక బలం మరియు గణనీయంగా మెరుగైన ఉష్ణ వాహకతను కలిగి ఉంటుంది. వేడి వాతావరణంలో (50 ° C వరకు), చమురు కోర్ మరియు కాయిల్స్ నుండి వేడిని గ్రహిస్తుంది, ముడతలుగల ట్యాంక్ గోడల ద్వారా దానిని వెదజల్లుతుంది. చల్లని వాతావరణంలో, చమురు స్థిరమైన స్నిగ్ధతను నిర్వహిస్తుంది, అంతర్గత వంపుని నివారిస్తుంది. ఇది ట్రాన్స్‌ఫార్మర్ ఆయిల్ ఇన్సులేషన్ బాక్స్-టైప్ కాంపాక్ట్ అమెరికన్ టైప్ సబ్‌స్టేషన్‌ను ఎడారులు, తీర ప్రాంతాలు మరియు మంచుతో కూడిన పర్వత మార్గాలకు అనువైనదిగా చేస్తుంది.

Q4: నేను తక్కువ-వోల్టేజ్ అవుట్‌పుట్ కాన్ఫిగరేషన్‌ను అనుకూలీకరించవచ్చా?

A4: అవును. మేము MCCB (మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్) అవుట్‌పుట్‌లతో సహా 2 నుండి 8 మార్గాలతో కాన్ఫిగర్ చేయగల తక్కువ-వోల్టేజ్ ప్యానెల్‌లను అందిస్తాము. మీరు మీటరింగ్ కంపార్ట్‌మెంట్లు, మెరుపు అరెస్టర్‌లు మరియు ఆటోమేటిక్ పవర్ ఫ్యాక్టర్ కరెక్షన్ కెపాసిటర్‌లను కూడా జోడించవచ్చు.

అప్లికేషన్ దృశ్యాలు

1. నివాస ఉపవిభాగాలు: గృహ సముదాయాల కోసం భూగర్భ ఫీడర్ నెట్‌వర్క్‌లకు అధికారాలు.

2. పవన & సౌర క్షేత్రాలు: సహాయక శక్తి కోసం జనరేటర్ వోల్టేజ్‌ను పెంచడం లేదా గ్రిడ్ వోల్టేజ్‌ను తగ్గించడం.

3. EV ఛార్జింగ్ స్టేషన్‌లు: వేగవంతమైన DC ఛార్జర్‌ల కోసం అంకితమైన 480V-3 ఫేజ్ పవర్‌ను అందిస్తుంది.

4. ఇండస్ట్రియల్ పార్కులు: నిర్మాణ శక్తి కోసం తాత్కాలిక లేదా శాశ్వత కాంపాక్ట్ సబ్‌స్టేషన్‌గా పనిచేస్తుంది.

5. పట్టణ పునరుద్ధరణ ప్రాజెక్ట్‌లు: వరదలు వచ్చే ప్రమాదం ఉన్న పాత వాల్ట్-రకం ట్రాన్స్‌ఫార్మర్‌లను భర్తీ చేస్తుంది.

ఉత్పత్తి వివరాలు & పోటీ ప్రయోజనాలు

వివరణాత్మక భాగాలు:

● ట్యాంక్ నిర్మాణం: మా ట్యాంక్ 2.5mm - 3.0mm కోల్డ్ రోల్డ్ స్టీల్‌ను ఉపయోగిస్తుంది (పోటీదారులు తరచుగా 1.5 మిమీని ఉపయోగిస్తారు). ముడతలు పెట్టిన రెక్కలు 100% చమురు లీక్ నివారణ కోసం రోబోటిక్‌గా వెల్డింగ్ చేయబడతాయి.

● కోర్ & వైండింగ్‌లు: మేము అధిక-పారగమ్యత గల ధాన్యం-ఆధారిత సిలికాన్ స్టీల్ (M4 గ్రేడ్)ని ఉపయోగిస్తాము. హిస్టెరిసిస్ నష్టాన్ని తగ్గించడానికి రాగి వైండింగ్‌లు (అల్యూమినియం కాదు) పూర్తిగా అనీల్ చేయబడతాయి.

● చమురు నాణ్యత: మేము బ్రేక్‌డౌన్ వోల్టేజ్>60kVతో నిరోధిత ట్రాన్స్‌ఫార్మర్ ఆయిల్ (IEC 60296 ప్రమాణం)తో నింపుతాము. ఐచ్ఛికం: బయోడిగ్రేడబుల్ అవసరాల కోసం సహజ ఈస్టర్ (కూరగాయల నూనె).

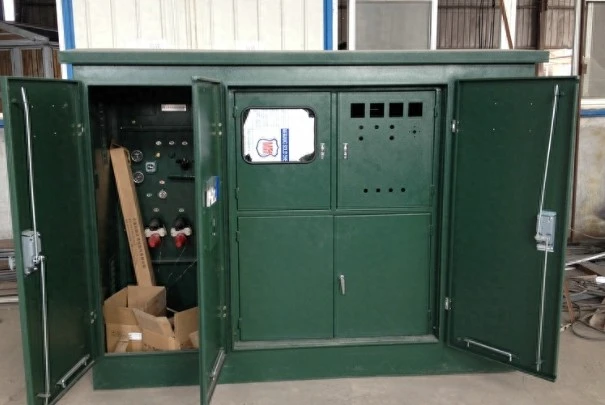

● HV స్విచ్: కనిపించే బ్రేక్ సూచికలతో 4-స్థాన లోడ్ బ్రేక్ స్విచ్ (క్లోజ్డ్/ఓపెన్/గ్రౌండెడ్/కనెక్ట్ చేయబడింది) ఉంటుంది.

● పెయింట్ సిస్టమ్: 5-దశల ప్రీ-ట్రీట్‌మెంట్ + జింక్-రిచ్ ఎపాక్సీ ప్రైమర్ + పాలిస్టర్ టాప్ కోట్. సాల్ట్ స్ప్రే 500+ గంటలు పరీక్షించబడింది.

ఉత్పత్తి ప్రయోజనాలు vs. పోటీదారులు:

తరచుగా అడిగే ప్రశ్నలు

Q1: ట్రాన్స్‌ఫార్మర్ ఆయిల్ ఇన్సులేషన్ బాక్స్-టైప్ కాంపాక్ట్ అమెరికన్ టైప్ సబ్‌స్టేషన్ తక్కువ చమురు ఒత్తిడితో వచ్చింది. ఇది లీక్ అవుతుందా?

A: లేదు. మేము ఆక్సీకరణను నిరోధించడానికి చిన్న నైట్రోజన్ దుప్పటితో యూనిట్లను రవాణా చేస్తాము. ప్రెజర్ గేజ్ సున్నాని చదవవచ్చు. స్థాయి సూచిక (సుమారు 5-10cm పైన కోర్) కు తాజా నూనెతో నింపిన తర్వాత, అది 6 గంటలు స్థిరపడనివ్వండి. 24 గంటలలోపు స్థాయి మళ్లీ పడిపోతే, ముద్ర తనిఖీ కోసం మమ్మల్ని సంప్రదించండి.

Q4: మీరు ట్రాన్స్‌ఫార్మర్ ఆయిల్ ఇన్సులేషన్ బాక్స్-టైప్ కాంపాక్ట్ అమెరికన్ టైప్ సబ్‌స్టేషన్ కోసం విడిభాగాలను అందిస్తారా?

జ: అవును. మేము 10+ సంవత్సరాల పాటు అధిక-వోల్టేజ్ ఫ్యూజ్‌లు (బే-ఓ-నెట్ స్టైల్), తక్కువ-వోల్టేజ్ బ్రేకర్లు, ఆయిల్ లెవెల్ గేజ్‌లు, ప్రెజర్ రిలీఫ్ వాల్వ్‌లు మరియు గాస్కెట్ కిట్‌లను నిల్వ చేస్తాము. 48 గంటల డిస్పాచ్ కోసం మా వెబ్ పోర్టల్ ద్వారా ఏదైనా విడి భాగాన్ని ఆర్డర్ చేయండి.

Q5: 2 సంవత్సరాల ఆపరేషన్ తర్వాత నేను చమురు నాణ్యతను ఎలా పరీక్షించగలను?

A: చమురు విద్యుద్వాహక బలం టెస్టర్ (ASTM D877) ఉపయోగించండి. దిగువ కాలువ వాల్వ్ నుండి నమూనా తీసుకోండి. విద్యుద్వాహక బలం> 30kV ఉండాలి. ఇది 20kV కంటే తక్కువగా ఉంటే, నూనెను ఫిల్టర్ చేయండి లేదా దాన్ని భర్తీ చేయండి. మేము 1000kVA కంటే ఎక్కువ యూనిట్ల కోసం వార్షిక కరిగిన గ్యాస్ విశ్లేషణ (DGA)ని సిఫార్సు చేస్తున్నాము.

Q6: ట్రాన్స్‌ఫార్మర్ ఆయిల్ ఇన్సులేషన్ బాక్స్-టైప్ కాంపాక్ట్ అమెరికన్ టైప్ సబ్‌స్టేషన్ స్మార్ట్ గ్రిడ్ సిస్టమ్‌లకు అనుకూలంగా ఉందా?

జ: ఖచ్చితంగా. ఐచ్ఛిక యాడ్-ఆన్‌లు: 4G/5G రిమోట్ మానిటరింగ్ యూనిట్‌లు (చమురు ఉష్ణోగ్రత, పీడనం, లోడ్ కరెంట్) మరియు RS485/Modbus RTU పోర్ట్‌లు. మీరు దీన్ని నేరుగా మీ SCADA సిస్టమ్‌లో ఇంటిగ్రేట్ చేయవచ్చు.

అమ్మకాల తర్వాత సేవ

వారంటీ వ్యవధి: కమీషన్ చేసిన తేదీ నుండి 12 నెలలు లేదా షిప్పింగ్ తేదీ నుండి 14 నెలలు (ఏదైతే ముందుగా వస్తుంది).

కవరేజ్: కోర్ ఫెయిల్యూర్, వైండింగ్ షార్ట్ సర్క్యూట్‌లు, వెల్డ్స్ నుండి ఆయిల్ లీక్‌లు వంటి అన్ని తయారీ లోపాలు మరియుస్విచ్ గేర్యాంత్రిక వైఫల్యం.
