ఇంటెలిజెంట్ ప్రిఫ్యాబ్రికేటెడ్ అవుట్‌డోర్ బాక్స్-టైప్ సబ్‌స్టేషన్

ఈ సామగ్రి ఏమిటి?

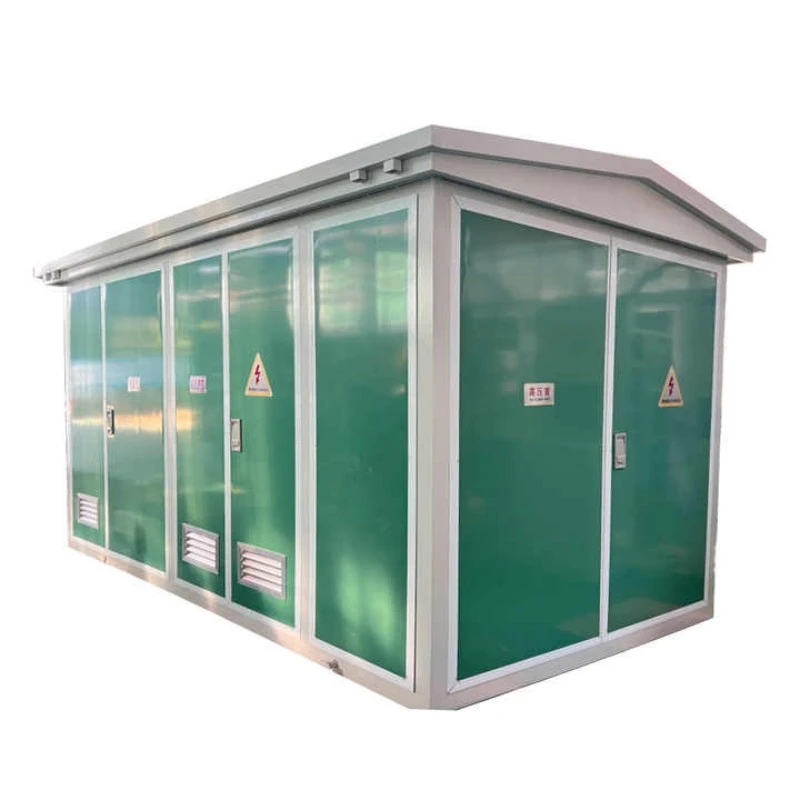

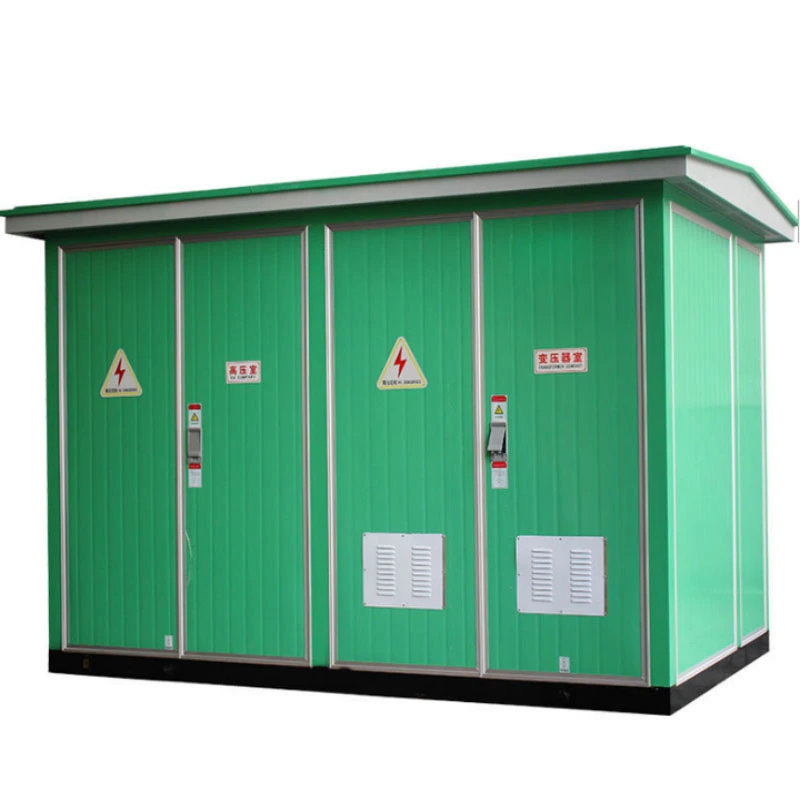

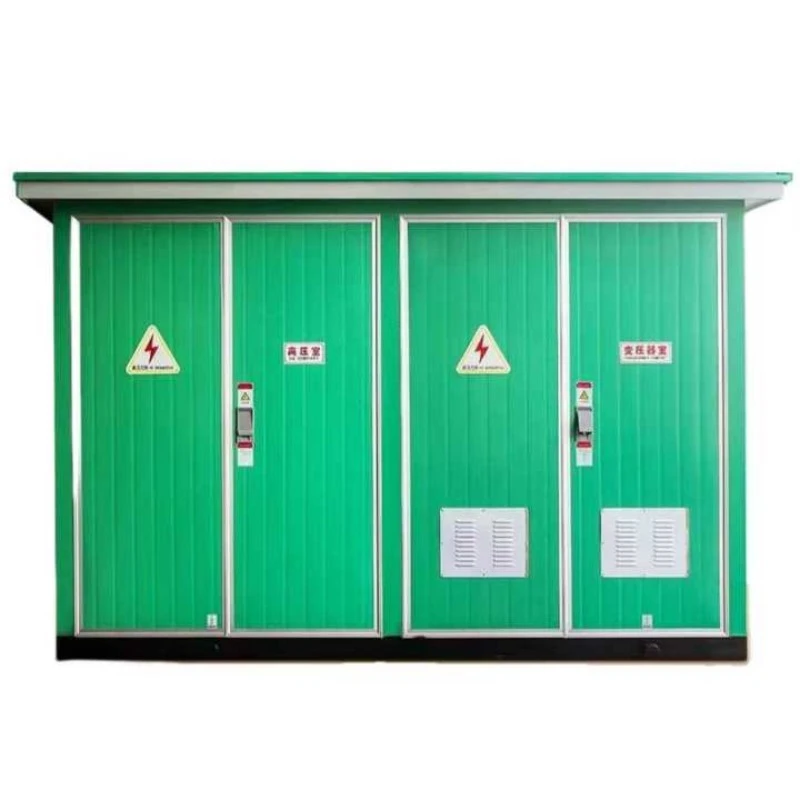

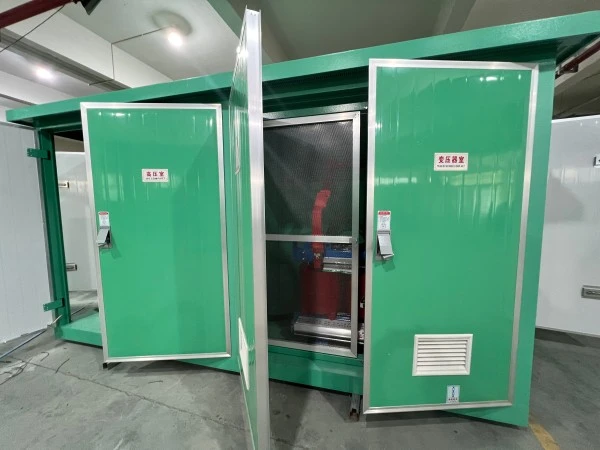

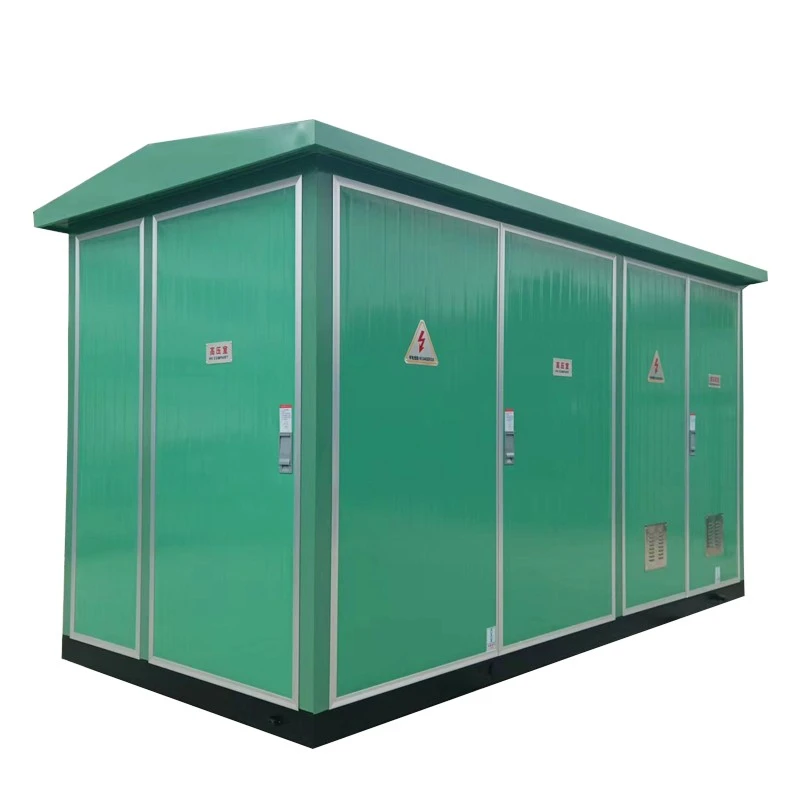

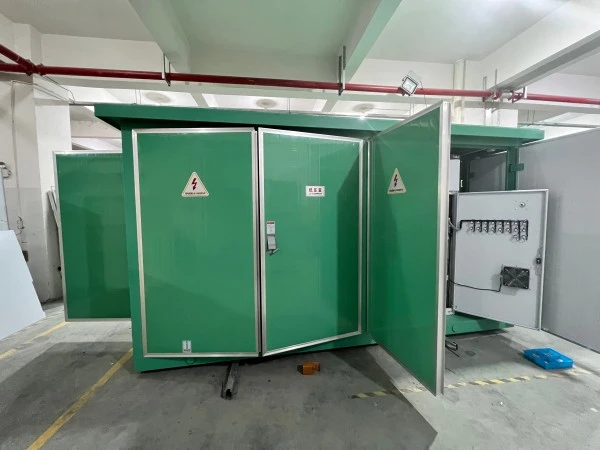

YB-24 ఇంటెలిజెంట్ ప్రిఫ్యాబ్రికేటెడ్ అవుట్‌డోర్ బాక్స్-టైప్ సబ్‌స్టేషన్ అనేది ఫ్యాక్టరీ-అసెంబుల్డ్, కాంపాక్ట్ పవర్ డిస్ట్రిబ్యూషన్ యూనిట్.అధిక-వోల్టేజ్ స్విచ్ గేర్, ఒక పవర్ ట్రాన్స్‌ఫార్మర్ మరియు తక్కువ-వోల్టేజ్ పంపిణీ పరికరాలు ఒకే వాతావరణ ప్రూఫ్ ఎన్‌క్లోజర్‌గా ఉంటాయి. ఇది ముందుగా నిర్మించిన సబ్‌స్టేషన్‌ల కుటుంబానికి చెందినది, దీనిని "కాంపాక్ట్ సబ్‌స్టేషన్‌లు" లేదా "ప్యాకేజ్డ్ సబ్‌స్టేషన్‌లు" అని కూడా పిలుస్తారు.

మోడల్ కోడ్ విభజన:

YB — ముందుగా నిర్మించిన బాక్స్-రకం సబ్‌స్టేషన్

24 — డిజైన్ సిరీస్ కోడ్, ఇంటెలిజెంట్ కంట్రోల్ మరియు మాడ్యులర్ కాన్ఫిగరేషన్‌ను సూచిస్తుంది

అది ఏమి చేస్తుంది?

అధిక-వోల్టేజ్ విద్యుత్ శక్తిని (సాధారణంగా 10kV లేదా 35kV) పొందడం, ఇంటిగ్రేటెడ్ ట్రాన్స్‌ఫార్మర్ ద్వారా తక్కువ-వోల్టేజీకి (400V/380V) తగ్గించడం మరియు నివాస సంఘాలు, వాణిజ్య ప్లాజాలు, ఫ్యాక్టరీలు లేదా EV వంటి తుది వినియోగదారు లోడ్‌లకు సురక్షితంగా పంపిణీ చేయడం ఈ పరికరం యొక్క ప్రధాన విధి.

సాంప్రదాయ పౌర-నిర్మిత సబ్‌స్టేషన్‌ల వలె కాకుండా, YB-24కి వ్యక్తిగత భాగాల యొక్క ఆన్-సైట్ అసెంబ్లీ అవసరం లేదు. ఇది పూర్తిగా ప్రీ-వైర్డ్ చేయబడింది, ముందుగా పరీక్షించబడింది మరియు ఒకే యూనిట్‌గా రవాణా చేయబడుతుంది. ఇది ఆయిల్-ఫ్రీ డ్రై-టైప్ లేదా బయోడిగ్రేడబుల్ ఆయిల్-ఫిల్డ్ ట్రాన్స్‌ఫార్మర్‌ను ఉపయోగిస్తుంది (ఐచ్ఛికం) మరియు సహజమైన లేదా బలవంతంగా గాలి శీతలీకరణపై ఆధారపడుతుంది. ఇంటెలిజెంట్ కంట్రోల్ సిస్టమ్ రిమోట్ డేటా సేకరణ, ఫాల్ట్ అలారం మరియు ఆటోమేటిక్ స్విచింగ్‌ను ప్రారంభిస్తుంది, ఇది స్మార్ట్ గ్రిడ్ అప్లికేషన్‌లకు అనువైనదిగా చేస్తుంది.

ఉత్పత్తి ప్రయోజనాలు

YB-24 ఇంటెలిజెంట్ ప్రిఫ్యాబ్రికేటెడ్ అవుట్‌డోర్ బాక్స్-టైప్ సబ్‌స్టేషన్ సాంప్రదాయ సబ్‌స్టేషన్‌ల కంటే స్పష్టమైన ప్రయోజనాలను అందిస్తుంది:

1. స్పేస్ సేవింగ్ & త్వరిత ఇన్‌స్టాలేషన్

సాంప్రదాయ పౌర సబ్‌స్టేషన్ యొక్క పాదముద్రలో 40% మాత్రమే ఆక్రమించింది

2-3 రోజులలో ఒక సాధారణ కాంక్రీట్ ప్యాడ్లో ఇన్స్టాల్ చేయవచ్చు

ప్రత్యేక పరికరాలు గదులు లేదా వెంటిలేషన్ షాఫ్ట్ అవసరం లేదు

2. అధిక మేధస్సు

RTU (రిమోట్ టెర్మినల్ యూనిట్)తో కూడిన ప్రమాణం

4G/5G లేదా ఫైబర్ కమ్యూనికేషన్‌కు మద్దతు ఇస్తుంది

వోల్టేజ్, కరెంట్, పవర్ ఫ్యాక్టర్, ఉష్ణోగ్రత మరియు డోర్ స్థితి యొక్క నిజ-సమయ పర్యవేక్షణ

రిమోట్ ట్రిప్/క్లోజ్ మరియు పారామీటర్ సర్దుబాటు

3. భద్రత & పర్యావరణ పరిరక్షణ

ఆయిల్-ఫ్రీ డిజైన్ ఐచ్ఛికం (పొడి-రకం ట్రాన్స్‌ఫార్మర్)

ఆర్క్-రెసిస్టెంట్ హై-వోల్టేజ్ కంపార్ట్మెంట్

IP54 రక్షణ రేటింగ్ దుమ్ము మరియు నీటి ప్రవేశాన్ని నిరోధిస్తుంది

దిగువ నుండి కేబుల్ ప్రవేశం, బహిర్గతమైన ప్రత్యక్ష భాగాలను తొలగిస్తుంది

4. ఖర్చుతో కూడుకున్న జీవితచక్రం

పౌర సబ్‌స్టేషన్‌ల కంటే 30-40% తక్కువ ప్రారంభ పెట్టుబడి

సివిల్ ఇంజనీరింగ్ ఖర్చులలో 60% తగ్గింపు

మాడ్యులర్ కాంపోనెంట్ రీప్లేస్‌మెంట్ కారణంగా తక్కువ నిర్వహణ ఖర్చు

5. కఠినమైన వాతావరణాలకు అనుకూలత

ఆపరేటింగ్ ఉష్ణోగ్రత పరిధి: -25°C నుండి +55°C

తీరప్రాంత లేదా పారిశ్రామిక ప్రాంతాలకు వ్యతిరేక తుప్పు పూత

చల్లని ప్రాంతాలకు అంతర్గత తాపన వ్యవస్థ ఐచ్ఛికం

ఉత్పత్తి ఫీచర్

ఉత్పత్తి అప్లికేషన్

YB-24 ఇంటెలిజెంట్ ప్రిఫ్యాబ్రికేటెడ్ అవుట్‌డోర్ బాక్స్-టైప్ సబ్‌స్టేషన్ శీఘ్ర విస్తరణ, చిన్న పాదముద్ర మరియు తెలివైన ఆపరేషన్ అవసరమయ్యే విస్తృత శ్రేణి దృశ్యాలకు అనుకూలంగా ఉంటుంది.

ఉత్పత్తి వివరాలు

1. ఎన్‌క్లోజర్ తయారీ

అధిక ఖచ్చితత్వం కోసం CNC పంచింగ్, బెండింగ్ మరియు వెల్డింగ్

డబుల్-లేయర్ పౌడర్ కోటింగ్ (జింక్-రిచ్ ప్రైమర్ + పాలిస్టర్ టాప్ కోట్) ≥80μm

సాల్ట్ స్ప్రే పరీక్ష ≥500 గంటలు

వాటర్ పూలింగ్ నిరోధించడానికి 5° వాలుతో పైకప్పు

2. అంతర్గత లేఅవుట్

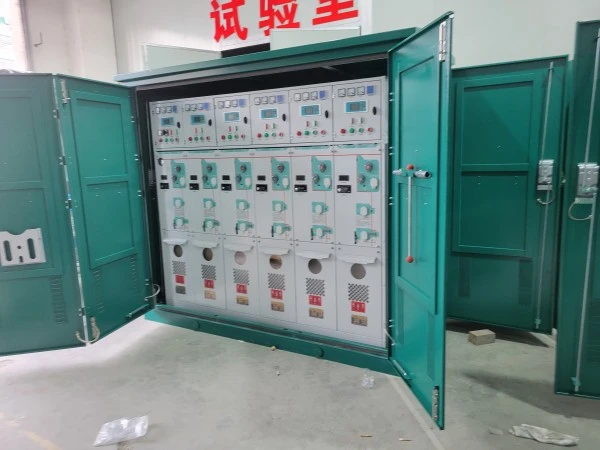

HV కంపార్ట్‌మెంట్: SF6 రింగ్ మెయిన్ యూనిట్ లేదా లోడ్ బ్రేక్ స్విచ్, మెరుపు అరెస్టర్, హై-వోల్టేజ్ ఫ్యూజ్

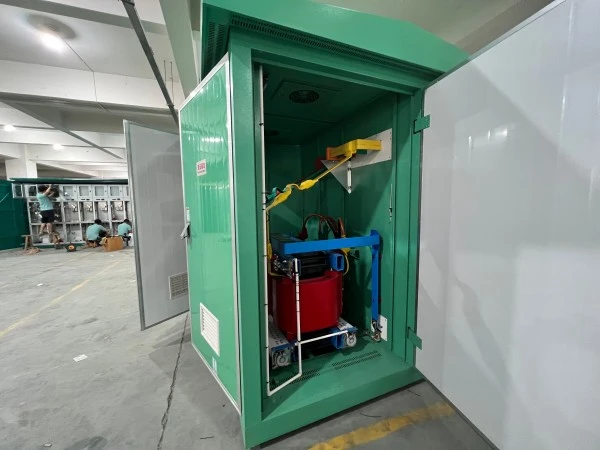

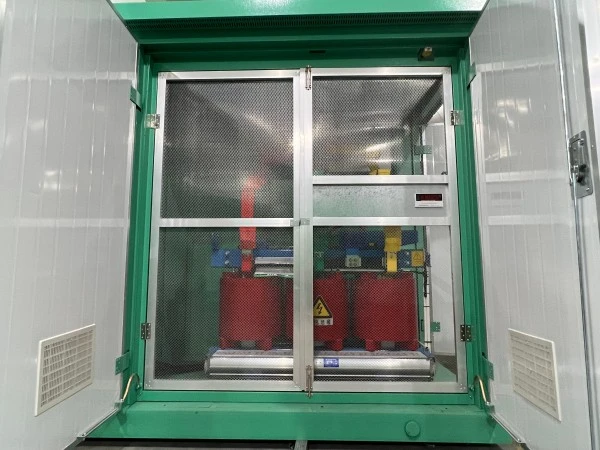

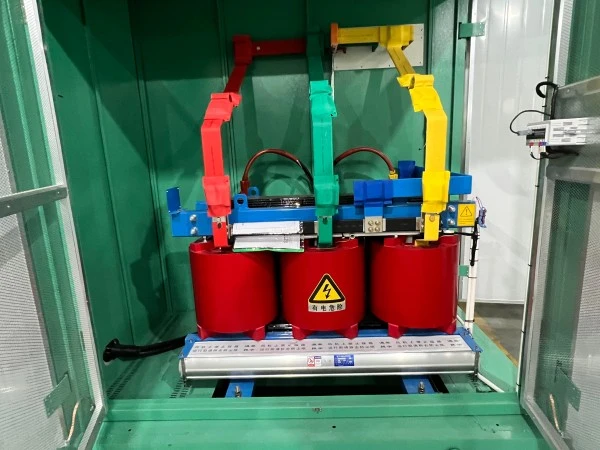

ట్రాన్స్ఫార్మర్ కంపార్ట్మెంట్: ట్రాన్స్ఫార్మర్ రోలర్లపై అమర్చబడి ఉంటుంది, సులభంగా నిర్వహణ కోసం తొలగించగల ముందు ప్యానెల్

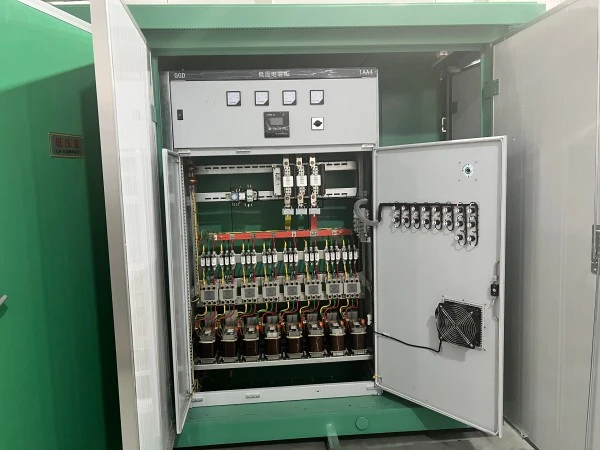

LV కంపార్ట్‌మెంట్: మెయిన్ బ్రేకర్, బ్రాంచ్ బ్రేకర్స్, ఆటోమేటిక్ కెపాసిటర్ బ్యాంక్, ఇంటెలిజెంట్ మానిటరింగ్ టెర్మినల్

అన్ని కంపార్ట్‌మెంట్లు ఫైర్‌ప్రూఫ్ మెటల్ విభజనలతో వేరు చేయబడ్డాయి (క్లాస్ A)

3. ఇంటెలిజెంట్ సిస్టమ్ వివరాలు

ఉష్ణోగ్రత పర్యవేక్షణ: ట్రాన్స్‌ఫార్మర్ వైండింగ్‌లు మరియు ఎన్‌క్లోజర్ ఇంటీరియర్‌పై PT100 సెన్సార్లు

డోర్ స్థితి: క్లౌడ్‌కు అలారంతో మాగ్నెటిక్ కాంటాక్ట్ స్విచ్

ఎనర్జీ మీటరింగ్: క్లాస్ 1 లేదా 0.5S ద్వి దిశాత్మక మీటర్

రిమోట్ కంట్రోల్: IEC 60870-5-101/104, DNP3.0కి మద్దతు ఇస్తుంది

స్థానిక నియంత్రణ: ఈవెంట్ లాగింగ్‌తో పాస్‌వర్డ్-రక్షిత HMI

4. కేబుల్ ఎంట్రీ & గ్రౌండింగ్

రబ్బరు గ్రోమెట్‌లతో బాటమ్ కేబుల్ ఎంట్రీ (IP54 రేటింగ్ నిర్వహించబడుతుంది)

అన్ని కంపార్ట్‌మెంట్‌లలో అంకితమైన కాపర్ గ్రౌండింగ్ బస్‌బార్ (40×4మిమీ).

గ్రౌండింగ్ నిరోధకత ≤4Ω

5. డెలివరీకి ముందు నాణ్యత పరీక్ష

పవర్ ఫ్రీక్వెన్సీ వోల్టేజ్ తట్టుకునే పరీక్ష (HV వైపు 35kV, LV వైపు 2.5kV)

ట్రాన్స్‌ఫార్మర్ టర్న్స్ రేషియో మరియు నో-లోడ్ లాస్ టెస్ట్

ఇంటెలిజెంట్ సిస్టమ్ కమ్యూనికేషన్ టెస్ట్ (30 నిమిషాల నిరంతర పింగ్)

వర్షపు పరీక్ష (1 గంటకు 10mm/min అనుకరణ)

ప్యాకేజింగ్ & అమ్మకాల తర్వాత సేవ

ప్యాకేజింగ్

మొత్తం యూనిట్ స్ట్రెచ్ ఫిల్మ్ + ముడతలు పెట్టిన కార్డ్‌బోర్డ్ మూలల్లో చుట్టబడి ఉంటుంది

ఫోర్క్లిఫ్ట్ స్లాట్‌లతో చెక్క ప్యాలెట్ బేస్

షిప్పింగ్ సమయంలో తేమను నిరోధించడానికి ఎన్‌క్లోజర్ లోపల డెసికాంట్ బ్యాగ్‌లు

అన్ని బాహ్య ఓపెనింగ్‌లు జలనిరోధిత టేప్‌తో మూసివేయబడతాయి

అమ్మకాల తర్వాత సేవా నిబద్ధత

వారంటీ వ్యవధి: షిప్‌మెంట్ తేదీ నుండి 12 నెలలు (చెల్లింపు సేవా ఒప్పందంతో 24 లేదా 36 నెలల వరకు పొడిగించవచ్చు)

తరచుగా అడిగే ప్రశ్నలు (FAQ)

Q1: YB-24 ఇంటెలిజెంట్ ప్రిఫ్యాబ్రికేటెడ్ అవుట్‌డోర్ బాక్స్-టైప్ సబ్‌స్టేషన్ అధిక లవణీయత ఉన్న తీర ప్రాంతాలకు అనుకూలంగా ఉందా?

జ: అవును. స్టాండర్డ్ ఎన్‌క్లోజర్ ≥80μm మందంతో యాంటీ-కొరోషన్ పౌడర్ కోటింగ్‌ను ఉపయోగిస్తుంది మరియు 500-గంటల సాల్ట్ స్ప్రే పరీక్షలో ఉత్తీర్ణత సాధిస్తుంది. అత్యంత తినివేయు వాతావరణాల కోసం (ఉదా., పోర్ట్‌లు, కెమికల్ ప్లాంట్లు), మేము స్టెయిన్‌లెస్ స్టీల్ 304/316 ఎన్‌క్లోజర్‌లను మరియు అంతర్గత బస్‌బార్‌లపై అదనపు పూతను అందిస్తాము.

Q2: మొత్తం సబ్‌స్టేషన్‌ను మార్చకుండా ట్రాన్స్‌ఫార్మర్‌ను మార్చవచ్చా?

జ: అవును. ట్రాన్స్ఫార్మర్ కంపార్ట్మెంట్ తొలగించగల సైడ్ ప్యానెల్లు మరియు రోలర్ పట్టాలతో రూపొందించబడింది. ట్రాన్స్‌ఫార్మర్‌ను ముందు లేదా వైపు నుండి బయటకు తీయవచ్చు మరియు HV లేదా LV కంపార్ట్‌మెంట్‌లకు భంగం కలిగించకుండా రీప్లేస్‌మెంట్ యూనిట్‌ని చేర్చవచ్చు. ఈ మాడ్యులారిటీ YB-24 డిజైన్ యొక్క ముఖ్య లక్షణం.

Q3: ఇంటెలిజెంట్ సిస్టమ్ థర్డ్-పార్టీ SCADA సిస్టమ్‌కి కనెక్షన్‌కి మద్దతు ఇస్తుందా?

జ: అవును. స్టాండర్డ్ కంట్రోలర్ RS485 కంటే మోడ్‌బస్ RTU మరియు ఈథర్‌నెట్ ద్వారా మోడ్‌బస్ TCPకి మద్దతు ఇస్తుంది. ఇది IEC 60870-5-101/104 లేదా DNP3.0 ప్రోటోకాల్‌ల కోసం కూడా కాన్ఫిగర్ చేయబడుతుంది. సిస్టమ్ ఇంటిగ్రేషన్ కోసం మేము పూర్తి రిజిస్టర్ మ్యాప్‌ను అందిస్తాము.

Q4: శబ్ద పరిమితులకు సంబంధించి నివాస భవనాల సమీపంలో YB-24ని ఉంచడానికి అనుమతి ఉందా?

జ: అవును. పొడి-రకం ట్రాన్స్‌ఫార్మర్‌తో, శబ్దం స్థాయి 1 మీటర్ వద్ద ≤55dB ఉంటుంది, ఇది నివాస పరిమితులకు అనుగుణంగా ఉంటుంది. ఆయిల్-ఇమ్మర్జ్డ్ ట్రాన్స్‌ఫార్మర్‌ల కోసం, మేము ట్రాన్స్‌ఫార్మర్ కంపార్ట్‌మెంట్ లోపల వైబ్రేషన్ డంపింగ్ ప్యాడ్‌లు మరియు అకౌస్టిక్ ఎన్‌క్లోజర్‌ను జోడిస్తాము, శబ్దాన్ని ≤48dBకి తగ్గిస్తాము.

Q5: ప్రామాణిక డెలివరీ సమయం ఎంత?

A: ప్రామాణిక కాన్ఫిగరేషన్‌ల కోసం (800kVA లేదా అంతకంటే తక్కువ, IP54, స్టీల్ ఎన్‌క్లోజర్, రింగ్ మెయిన్ యూనిట్‌తో), ఆర్డర్ నిర్ధారణ తర్వాత డెలివరీ 15---20 పని రోజులు. కస్టమ్ ప్రాజెక్ట్‌లకు (స్టెయిన్‌లెస్ స్టీల్, ప్రత్యేక రంగు, ఓవర్‌హెడ్ లైన్ ఎంట్రీకి అదనపు ఎత్తు) 25---30 పని దినాలు అవసరం.

Q6: YB-24 కోసం ఏ ట్రాన్స్‌ఫార్మర్ రకాలు అందుబాటులో ఉన్నాయి?

A: YB-24ని దీనితో కాన్ఫిగర్ చేయవచ్చుచమురు-మునిగిపోయిన ట్రాన్స్ఫార్మర్లుS13/S20 లేదా ఎపాక్సీ రెసిన్ కాస్ట్ డ్రై-టైప్ ట్రాన్స్‌ఫార్మర్‌లు SCB13/SCB14 వంటివి, ప్రాజెక్ట్ అవసరాలు, ఇన్‌స్టాలేషన్ వాతావరణం, అగ్ని-భద్రతా అవసరాలు మరియు స్థానిక ప్రమాణాలపై ఆధారపడి ఉంటాయి.
