మెక్సికో ఫోటోవోల్టాయిక్ పవర్ ప్లాంట్ కోసం అవుట్‌డోర్ బాక్స్-టైప్ సబ్‌స్టేషన్ సొల్యూషన్

ఆన్-సైట్ ఫోటో వివరణ:

Mexico Photovoltaic Power Station Box To Set Equipment Project Case Study

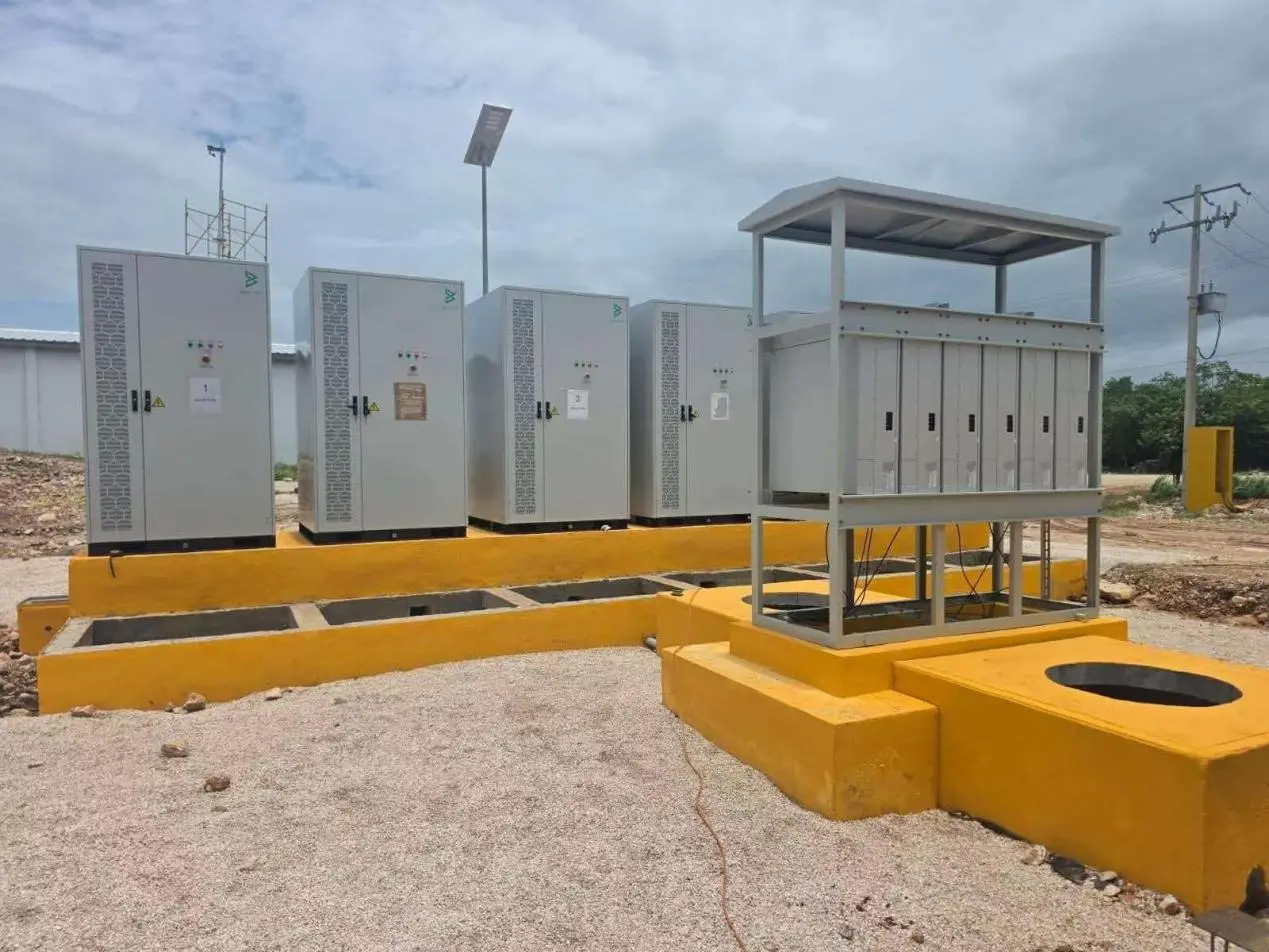

మూర్తి 1: ఇన్వర్టర్ కంట్రోల్ క్యాబినెట్ మరియు తక్కువ-వోల్టేజ్ కాంబినర్ క్యాబినెట్ యొక్క ఇంటిగ్రేటెడ్ కాన్ఫిగరేషన్

ప్యానెల్ యొక్క ఎడమ వైపున, నాలుగు స్వతంత్ర బాహ్య ఫోటోవోల్టాయిక్ ఇన్వర్టర్ కంట్రోల్ క్యాబినెట్‌లు ఉన్నాయి; కుడి వైపున, రెయిన్‌ప్రూఫ్ పందిరితో సరిపోలే ఓపెన్-టైప్ తక్కువ-వోల్టేజ్ కాంబినర్ డిస్ట్రిబ్యూషన్ ఫ్రేమ్ ఇన్‌స్టాల్ చేయబడింది. అన్ని పరికరాలు ఎలివేటెడ్ ఎల్లో కాంక్రీట్ స్థావరాలపై అమర్చబడి ఉంటాయి, వీటిలో అంతర్నిర్మిత కేబుల్ ట్రెంచ్‌లు ఉంటాయి, ఇవి దిగువన కేబుల్ ప్రవేశం మరియు నిష్క్రమణను నిర్ధారించాయి, తద్వారా నేల-స్థాయి వర్షపు నీరు మరియు తేమ నుండి కోతను నివారిస్తుంది.

ఇన్వర్టర్ కంట్రోల్ క్యాబినెట్: IP54-రేటెడ్ అవుట్‌డోర్ ప్రొటెక్షన్ ఎన్‌క్లోజర్ పెద్ద-ఏరియా సైడ్ కన్వెక్టివ్ కూలింగ్ లౌవర్‌లు మరియు డస్ట్ ఫిల్టర్‌లు, ఇంటిగ్రేటెడ్ ఆపరేషన్ బటన్‌లు, స్టేటస్ ఇండికేటర్‌లు మరియు ఫ్రంట్ ప్యానెల్‌లో ఫాల్ట్ అలారాలతో. ప్రతి యూనిట్ దాని నియమించబడిన జోన్‌లో స్వతంత్రంగా పనిచేస్తుంది, మొత్తం విద్యుత్ ఉత్పత్తి వ్యవస్థను ప్రభావితం చేయకుండా వ్యక్తిగత యూనిట్ల నిర్వహణను అనుమతిస్తుంది.

తక్కువ-వోల్టేజ్ డిస్ట్రిబ్యూషన్ ఫ్రేమ్: ఉష్ణమండల అధిక-ఉష్ణోగ్రత వాతావరణాల కోసం సహజ ఉష్ణ వెదజల్లే ఓపెన్ రెయిన్‌ప్రూఫ్ రూఫ్ డిజైన్‌ను కలిగి ఉంటుంది, బహుళ ఇన్వర్టర్‌ల నుండి శక్తిని సమగ్రపరచడానికి మరియు ఆన్-సైట్ వైరింగ్‌ను సులభతరం చేయడానికి ఆరు అంతర్గత అవుట్‌పుట్ పోర్ట్‌లను కలిగి ఉంటుంది. సౌరశక్తితో పనిచేసే మానిటరింగ్ మరియు లైటింగ్ పోల్‌లు బాహ్య మెయిన్స్ పవర్ లేకుండా పనిచేస్తాయి, రాత్రిపూట ఆపరేషన్, నిర్వహణ మరియు భద్రతా నిఘా అవసరాలకు అనుగుణంగా ఉంటాయి.

Mexico Photovoltaic Power Station Box To Set Equipment Project Case Study

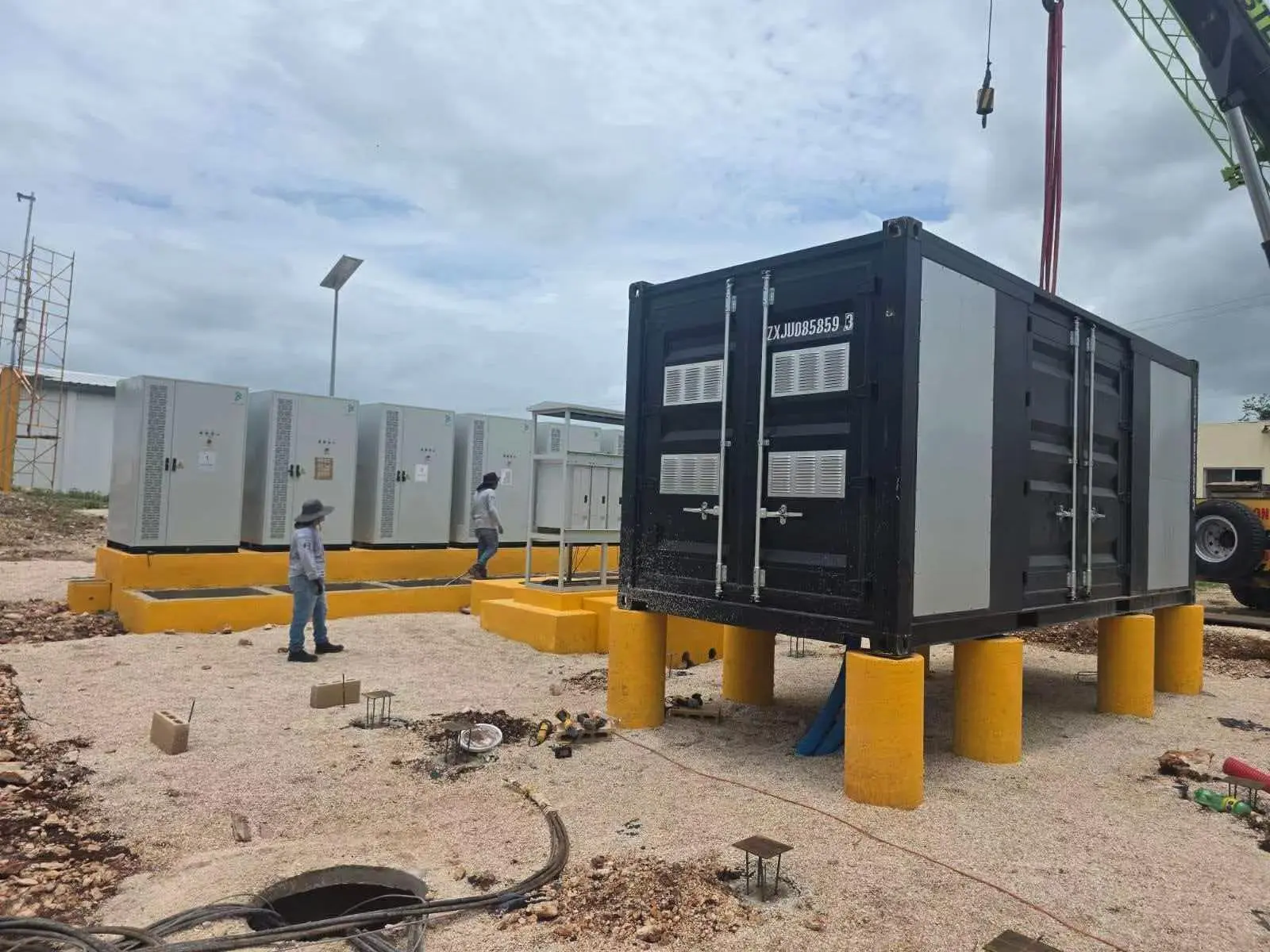

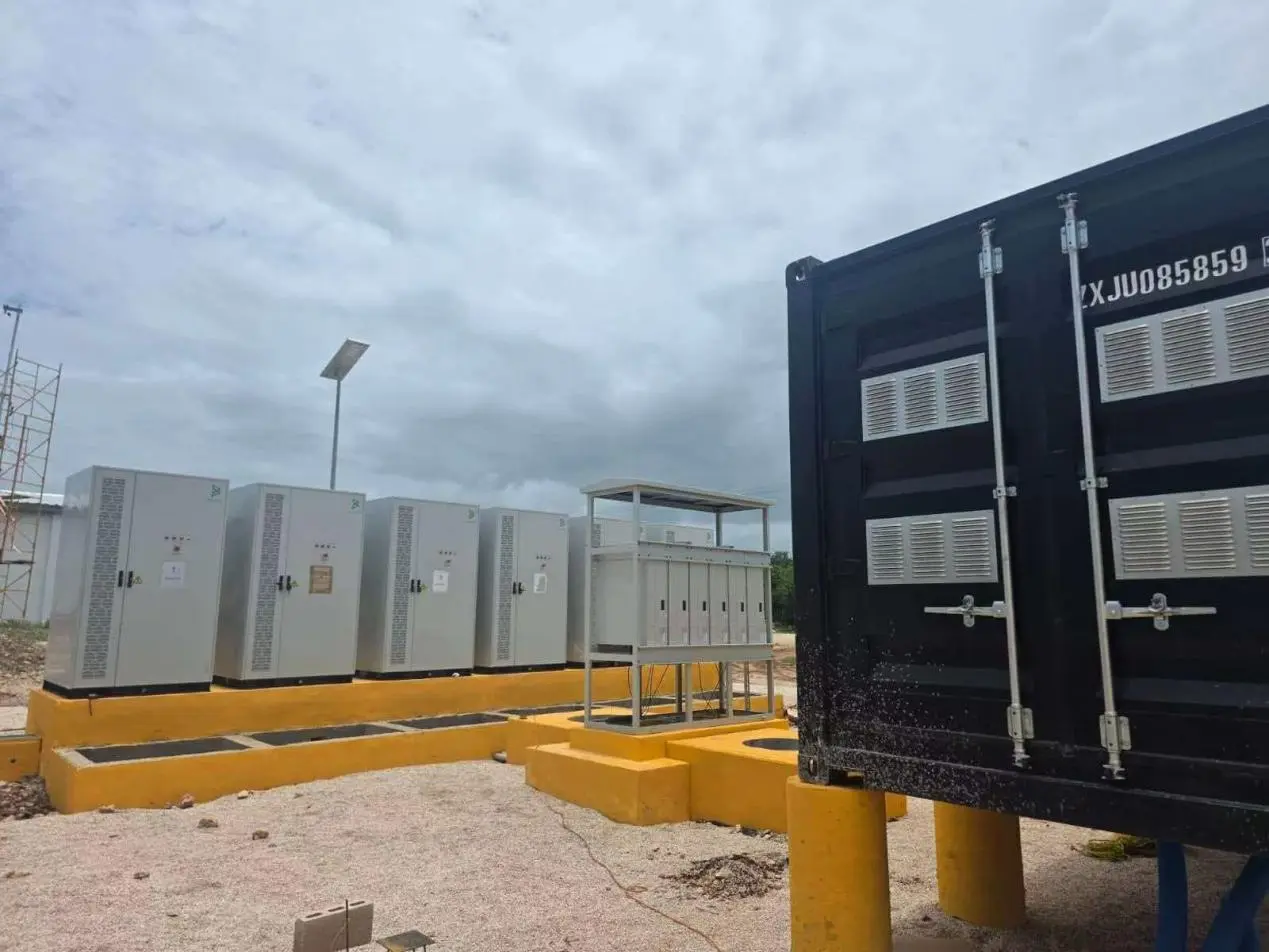

గణాంకాలు 2 మరియు 3: కంటైనర్ సబ్‌స్టేషన్ సైట్‌కు చేరుకుంది; పూర్తి విద్యుత్ పంపిణీ ప్రాంతం యొక్క విశాల దృశ్యం

ఇంటిగ్రేటెడ్ బ్లాక్ కంటెయినరైజ్డ్ సబ్‌స్టేషన్ సైట్‌కు డెలివరీ చేయబడింది, ఇది వెనుక-మౌంటెడ్ ఇన్వర్టర్ క్యాబినెట్ మరియు కాంబినర్ క్యాబినెట్‌తో కలిసి పూర్తి ఫోటోవోల్టాయిక్ పవర్ డిస్ట్రిబ్యూషన్ సిస్టమ్‌ను ఏర్పరుస్తుంది. కంటైనర్‌కు రెండు వైపులా వర్షం-నిరోధక వెంటిలేషన్ లూవర్‌లు మరియు అధిక-ఉష్ణోగ్రత వాతావరణంలో వేడి వెదజల్లడాన్ని మెరుగుపరచడానికి అంతర్నిర్మిత డస్ట్ ప్రూఫ్ మరియు వాటర్ రెసిస్టెంట్ స్ట్రక్చర్‌లు ఉన్నాయి. కంటైనర్ బాహ్య వాతావరణ-నిరోధక పూతతో పూత చేయబడింది, ఇది అతినీలలోహిత వికిరణం మరియు సాల్ట్ స్ప్రే తుప్పు నుండి రక్షణను అందిస్తుంది, ఇది మెక్సికోలోని ఓపెన్-ఎయిర్ పరిస్థితులలో దీర్ఘకాలిక ఆపరేషన్‌కు అనుకూలంగా ఉంటుంది.

Mexico Photovoltaic Power Station Box To Set Equipment Project Case Study

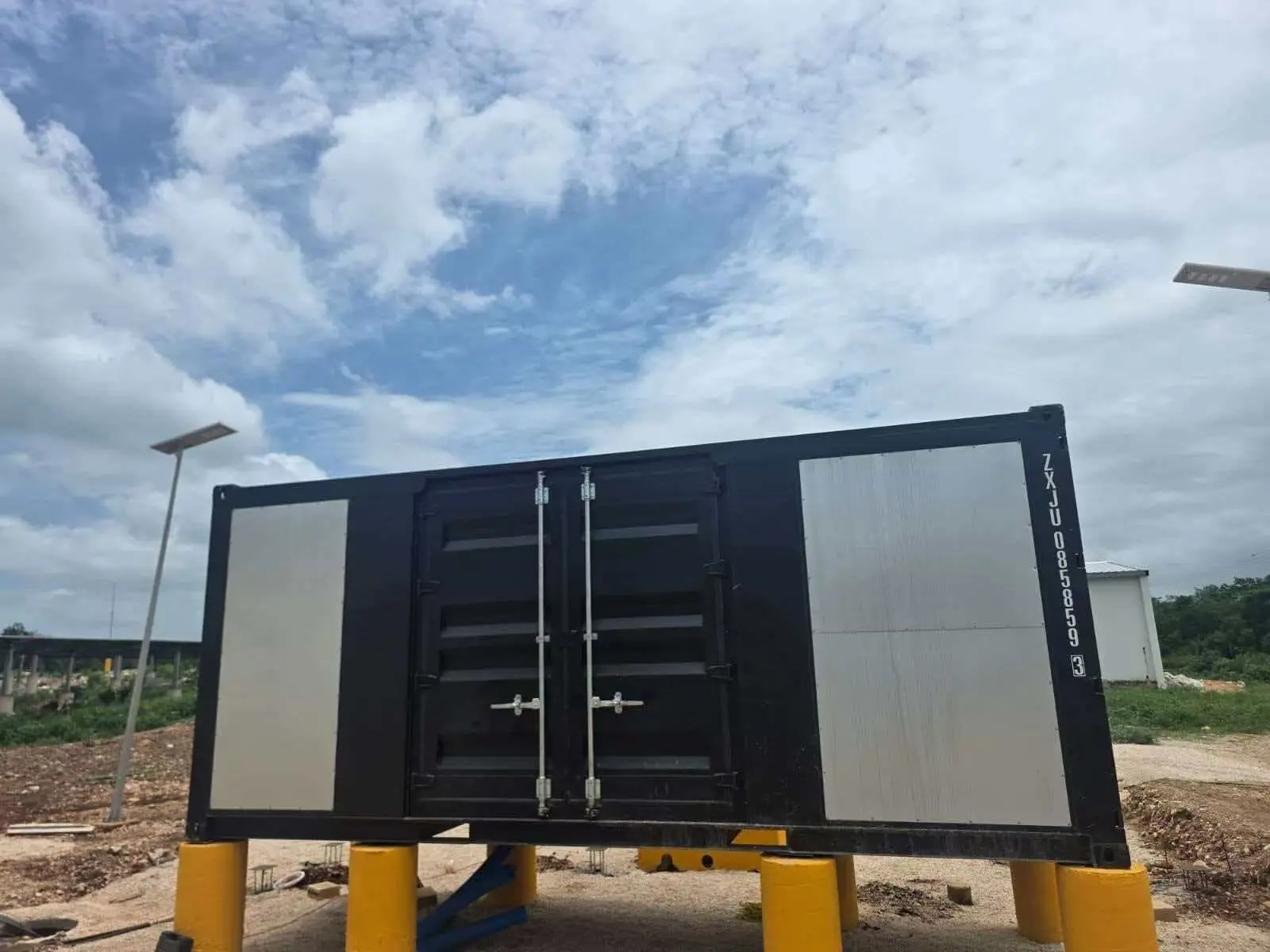

మూర్తి 4: కంటైనర్ బాక్స్ ఉత్పత్తి రూపంగా రూపాంతరం చెందింది

సులభమైన అంతర్గత పరికరాల సర్వీసింగ్ కోసం డ్యూయల్-డోర్ యాక్సెస్ ఛానెల్‌లు మరియు సైడ్ మెయింటెనెన్స్ ప్యానెల్‌లతో కూడిన ప్రామాణిక కంటైనర్ యూనిట్ డిజైన్; కంపార్ట్‌మెంటలైజ్డ్ వెంటిలేషన్ స్ట్రక్చర్ వాటర్‌ప్రూఫ్ మరియు డస్ట్‌ప్రూఫ్ ప్రొటెక్షన్‌ను అందించేటప్పుడు సరైన ఉష్ణ వెదజల్లడాన్ని నిర్ధారిస్తుంది, ఇది మెగావాట్-స్కేల్ ఫోటోవోల్టాయిక్ పవర్ ప్లాంట్‌లలో కేంద్రీకృత స్టెప్-అప్ మరియు గ్రిడ్ కనెక్షన్ అప్లికేషన్‌లకు అనుకూలంగా ఉంటుంది.

ప్రాజెక్ట్ యొక్క మార్కెట్ ప్రయోజనాలు

1.ప్రిఫ్యాబ్రికేటెడ్ ఇంటిగ్రేటెడ్ డెలివరీ: అన్ని పరికరాలను ఫ్యాక్టరీలో ముందే అసెంబుల్ చేసి పరీక్షించారు, ఓవర్సీస్ ఆన్-సైట్ నిర్మాణం మరియు ఆరంభించే సమయాన్ని గణనీయంగా తగ్గించడం, మొత్తం ప్రాజెక్ట్ డెలివరీ సైకిల్‌ను తగ్గించడం మరియు సాధారణ కాంట్రాక్టర్‌కు మొత్తం లేబర్ ఖర్చులను తగ్గించడం.

2. మొత్తం పారిశ్రామిక గొలుసు సమగ్ర సరఫరా సామర్థ్యాలను కలిగి ఉంది, ట్రాన్స్‌ఫార్మర్లు, స్విచ్‌గేర్ క్యాబినెట్‌లు, కరెంట్ ట్రాన్స్‌ఫార్మర్లు, ప్రొటెక్షన్ రిలేలు మరియు ఇన్వర్టర్ క్యాబినెట్‌లు అన్నీ ఏకీకృత సాంకేతిక ప్రమాణాల ప్రకారం ఇంట్లోనే తయారు చేయబడతాయి, విడి భాగాలు మరియు పరికరాల నిర్వహణకు అనుకూలమైన సేకరణను నిర్ధారిస్తుంది.

3.ఉష్ణమండల వాతావరణాలకు అనుకూలీకరించబడింది, ఈ పరిష్కారం లాటిన్ అమెరికా యొక్క వేడి మరియు వర్షపు పరిస్థితులకు అనుగుణంగా థర్మల్ మేనేజ్‌మెంట్, తేమ నిరోధకత మరియు తుప్పు-నిరోధక నిర్మాణాలను ప్రత్యేకంగా ఆప్టిమైజ్ చేస్తుంది, అధిక ఉష్ణోగ్రతల కారణంగా పరికరాలు ఆపివేయడం మరియు బహిరంగ విద్యుత్ ప్లాంట్‌లలో తుప్పు పట్టడం వంటి సాధారణ కార్యాచరణ సవాళ్లను సమర్థవంతంగా పరిష్కరిస్తుంది.

4.స్థానిక గ్రిడ్ స్పెసిఫికేషన్‌లకు అనుగుణంగా, దాని మొత్తం పారామితులు మెక్సికన్ ఎలక్ట్రికల్ ప్రమాణాలకు అనుగుణంగా ఉంటాయి, స్థానిక పవర్ కంపెనీల ద్వారా డైరెక్ట్ గ్రిడ్ కనెక్షన్ ఆమోదాన్ని ఎనేబుల్ చేస్తుంది మరియు మెక్సికో, సెంట్రల్ అమెరికా మరియు కరేబియన్ ప్రాంతం అంతటా ఫోటోవోల్టాయిక్ ఎనర్జీ స్టోరేజ్ ప్రాజెక్ట్‌లలో ప్రతిరూపణ మరియు విస్తరణకు అనుకూలంగా ఉంటుంది.

ప్రాజెక్ట్ సారాంశం

ఈ మెక్సికన్ ఇంటిగ్రేటెడ్ ఫోటోవోల్టాయిక్ మరియు ఎనర్జీ స్టోరేజ్ ప్రిఫ్యాబ్రికేటెడ్ సబ్‌స్టేషన్ ప్రాజెక్ట్ మాడ్యులర్, సమగ్ర విద్యుత్ పంపిణీ పరిష్కారాన్ని ప్రత్యేకంగా ప్రాంతం యొక్క ఉష్ణమండల, వేడి మరియు వర్షపు వాతావరణం కోసం ఆప్టిమైజ్ చేస్తుంది, తేమ నిరోధకత, వేడి వెదజల్లడం మరియు తుప్పు రక్షణలో ప్రత్యేక మెరుగుదలలను కలిగి ఉంటుంది. ఫాక్టరీ ప్రిఫ్యాబ్రికేషన్‌ను వేగవంతమైన ఆన్-సైట్ ఇన్‌స్టాలేషన్‌తో కలపడం ద్వారా నిర్మాణ విధానాన్ని ఉపయోగించడం, ఇది ఫోటోవోల్టాయిక్ ఇన్‌వర్షన్, కరెంట్ కలెక్షన్ మరియు డిస్ట్రిబ్యూషన్ మరియు గ్రిడ్ కనెక్షన్ కోసం వోల్టేజ్ బూస్టింగ్ యొక్క పూర్తి-చైన్ ఏకీకరణను సాధిస్తుంది. ఈ పరిష్కారం అధిక ప్రామాణీకరణను ప్రదర్శిస్తుంది మరియు లాటిన్ అమెరికాలోని ఉష్ణమండల పునరుత్పాదక శక్తి పవర్ స్టేషన్‌లకు బెంచ్‌మార్క్ కేస్‌గా పనిచేస్తుంది, ఇది విదేశీ PV మరియు ఎనర్జీ స్టోరేజ్ టర్న్‌కీ క్లయింట్‌లకు ప్రమోషన్‌కు అనుకూలంగా ఉంటుంది.
